1 前言
我们之前经常有讲到过如何通过 USB 的 DFU 方式来对固件进行升级，在示例中我们通常是通过一个按键来触发APP 跳转到 BOOT 从而进入到 DFU 升级模式。但是也有一种情况，客户的环境是没有任何按键或者其它触发条件，只有一个 USB 口连接运行 windows 操作系统的上位机。这不，前不久就碰到这么个客户，下位机 MCU 端仅仅只有一个 USB 口连接上位机，且 MCU 端与上位机之间的 USB 是常连的，并不能通过 USB 的拔插操作来触发 APP 的跳转，在此情况下，我们又该如何来实现客户的需求？
2 分析

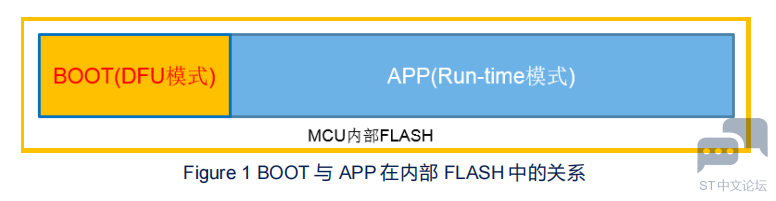

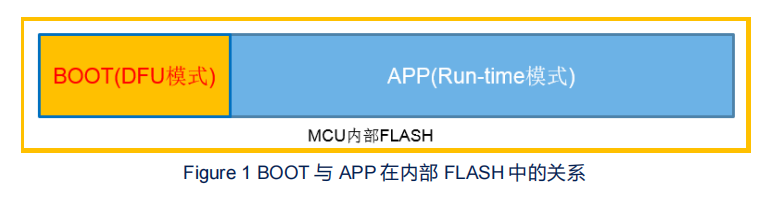

如上图所示，在 MCU 内部 FLASH 中，BOOT 与 APP 同时存在，BOOT 为 DFU 模式，负责对固件进行升级，而 APP(Runtime 模式)为客户的应用程序。当 APP 运行时，通过某个事件触发(DFU_DETACH)程序从 APP 跳转到 BOOT 中从而进入到DFU 模式中。

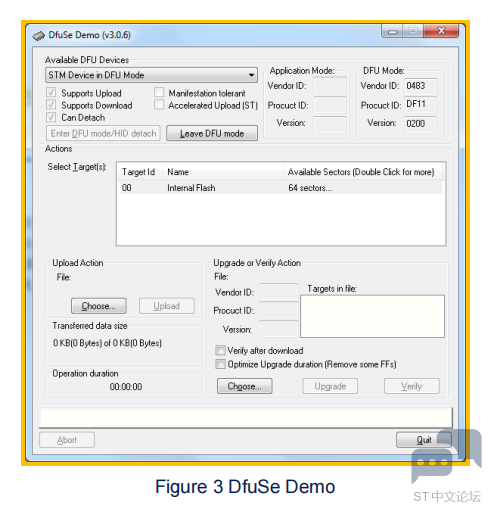

这个 DFU_DETACH 的操作在这里我们可以通过 PC 端软件 DfuSe Demo 来触发。Figure 3 DfuSe Demo在进入到 DFU 模式时，DfuSe Demo 软件的运行界面如上所示，上图界面中有一个“Leave DFU mode”的按键，通过它可以使运行在 MCU 的程序从 DFU 模式切换到 APP 中。同时我们也发现，在按键“Leave DFU mode”的左边有一个灰色按 键“Enter DFU mode/HID detach”，从字面就可以知道，它应该是进入到 DFU 模式的按键，在 APP 模式下此按键应该是激活的，但是，在进入到 APP 模式后，此界面就检测不到 DFU 设备了，此软件将不再可用。那么我们又将如何来激活这个“Enter DFU mode/HID detach”按键呢？
