一、STM32 定时器触发 SPI 逐字收发之应用示例
我们在做 SPI 应用时，有时希望通过定时器来定时地触发 SPI 的收发，并利用 DMA 完成数据的传输。这里，我基于 STM32L476 芯片来做个演示，以供参考【为什么选用32L476，其实没啥特别原因，只是顺便找了块 Nucleo 板】。
本示例的大致过程是这样的：
片内 SPI1 做 Master，SPI2 做 Slave,均工作在全双工模式。



这里使用片内定时器 TIM3，通过它的更新事件触发 DMA 请求，通过 DMA 将数据给到SPI1 的数据寄存器并发送出去，同时也开启 SPI1 接收事件的 DMA 传输。总之，SPI2的收、发事件都启用 DMA 完成。
TIM3 的更新事件周期控制两个 SPI 的收发节奏，即定时器每产生一次更新事件，SPI1/SPI2 这两个主从通信模块就进行一个数据的收发。我们可以通过调整定时器的计时周期来调整数据收发的快慢。
好，先基于 STM32CubeMx 进行初始化配置。

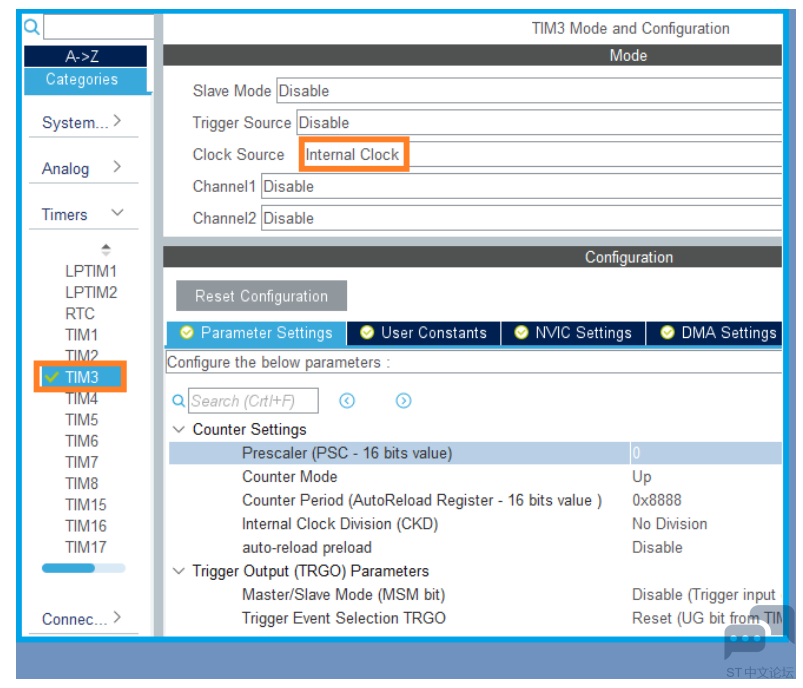

1、对 TIM3 做基本配置。选择时钟源，先大致估算个定时器计时周期，调试时我们可以自行灵活调整。

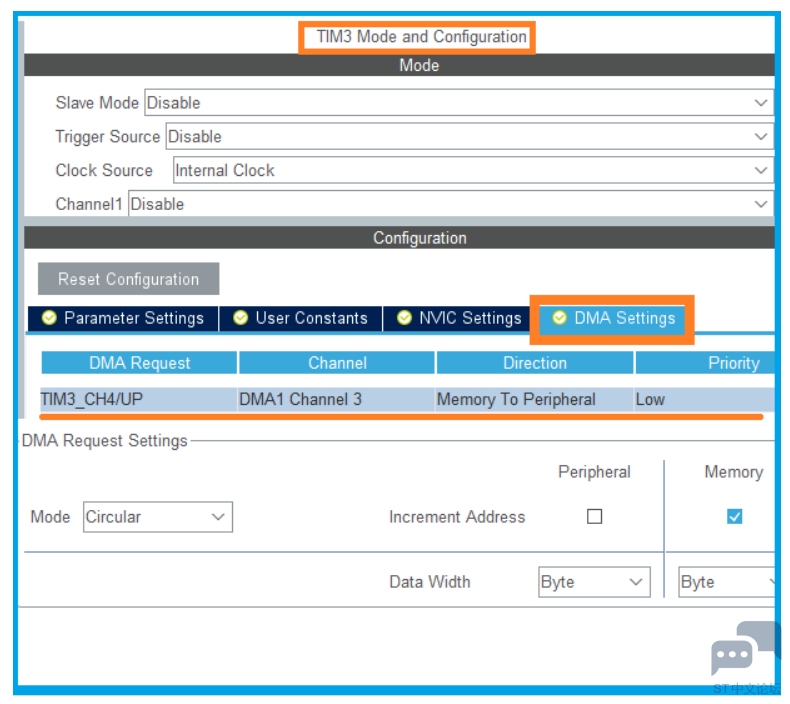

开启基于 TIM3 更新事件的 DMA 配置。传输方向是从 Memory 到 外设 SPI1，即将内存数据传输到 SPI1 的数据寄存器进行数据发送，这里选用循环模式，以便测试。2、对 SPI1/SPI2 进行基本配置。细节请参看下面三幅截图。

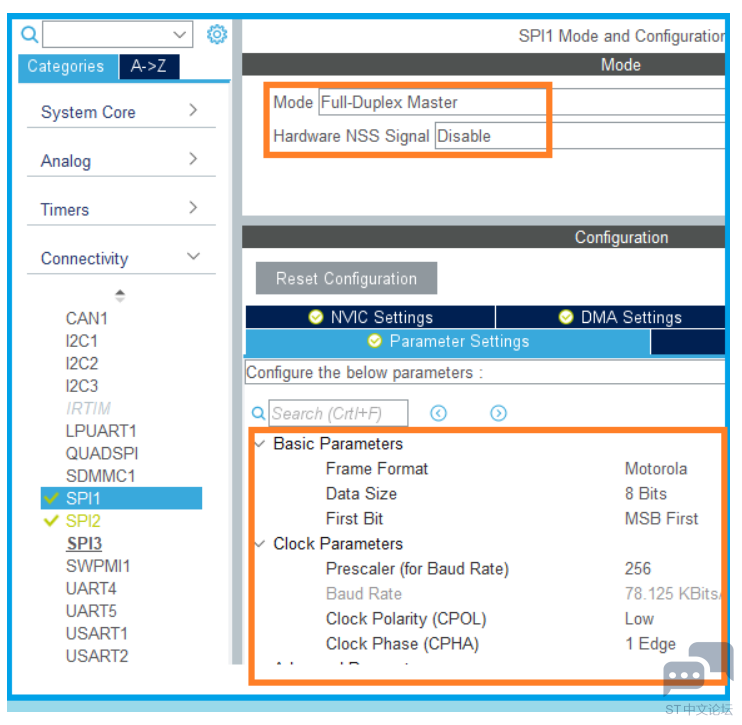

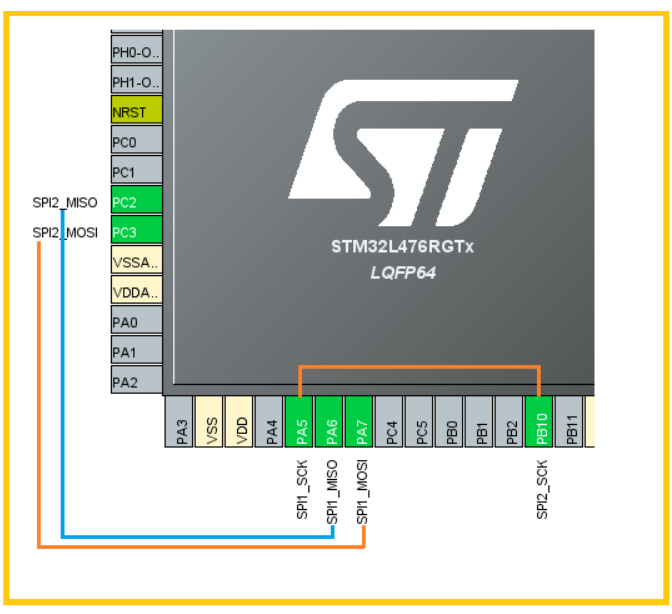

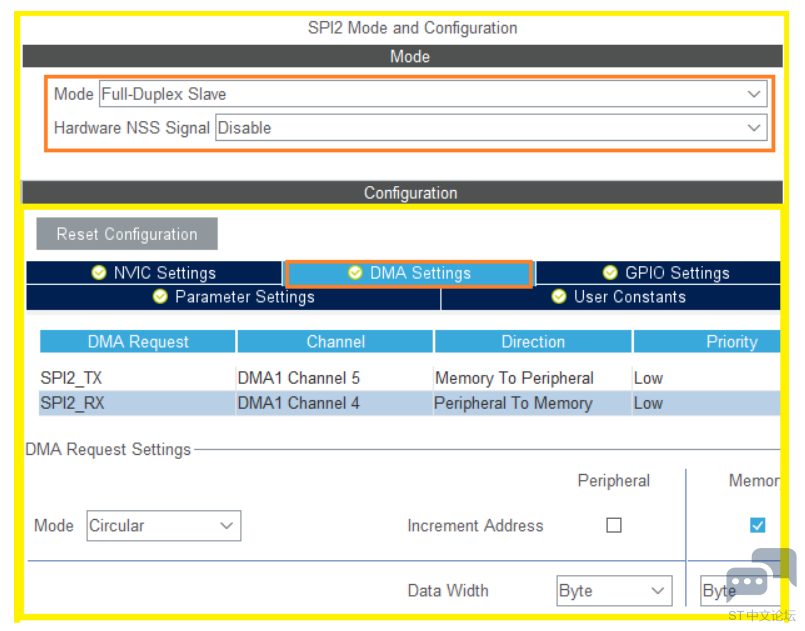

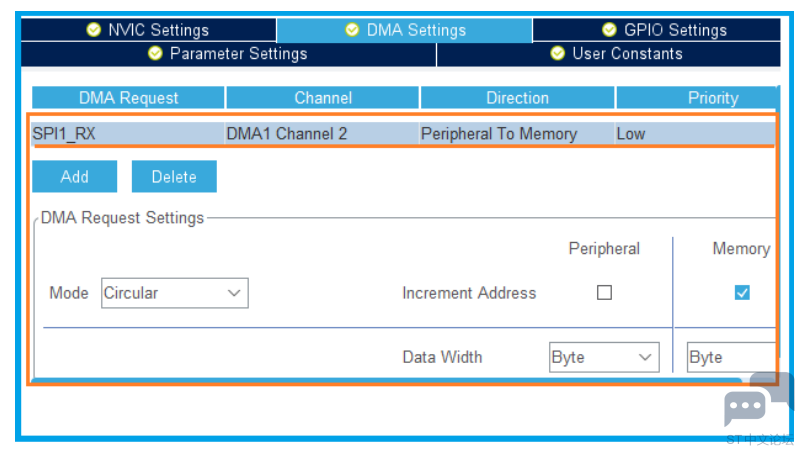

2、对 SPI1/SPI2 进行基本配置。细节请参看下面三幅截图。









完整版请查看：附件
