前言
本文会从结构，原理以及应用方面对 MPU 和 Cache 进行分析，主要目的是希望读者对 Cache 有基本的了解，在具体的实际应用中，使用带有一级 cache 的 MCU 时，避免常见的错误。


Cache 介绍
Cache 及其原理
Cache，高速缓存，一般指的是 L1 cache，即和 Core 紧耦合的，从 STM32F7 系列开始，基于 ARM cortex-M7 内核，增加了对 L1 Cache 的支持。

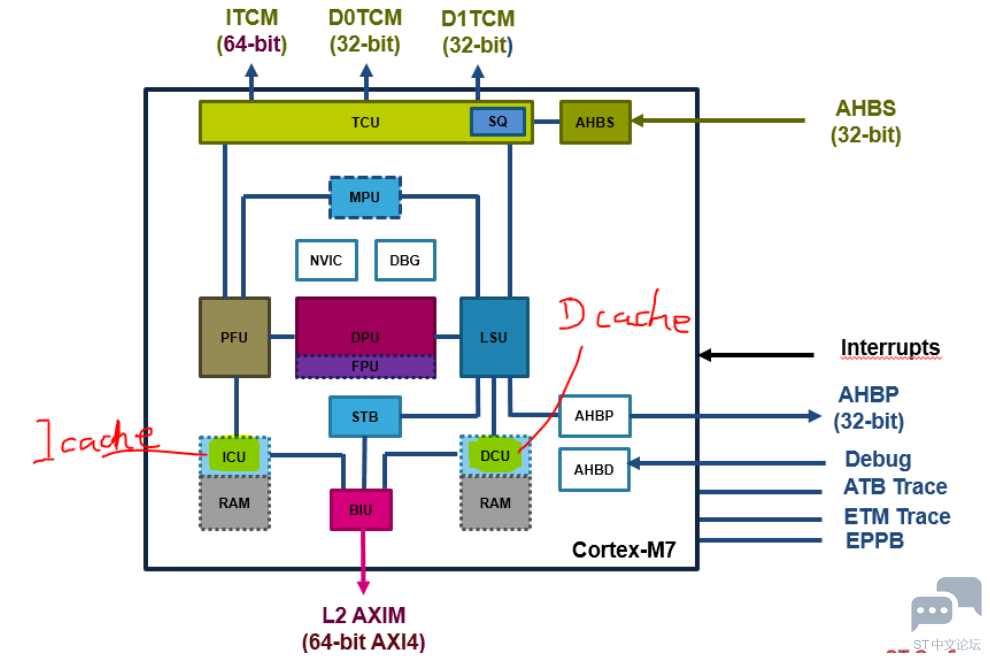

从这张图片可以看出来，无论是指令 Cache(I-cache)还是数据 Cache(D-cache)，一旦使能之后，就分别与 Core 的 prefetch unit(I-cache)和 load-store unit(D-cache)相连，以 D-cache 为例，因为直接与 LSU 相连，访问速度会比直接访问 SRAM 或外部 RAM 快很多，只要保证 cache 有足够高的命中率(由 cache 策略保证)，尽量少的 cache miss，读/写的速度会有比较大的提高。


结构及策略

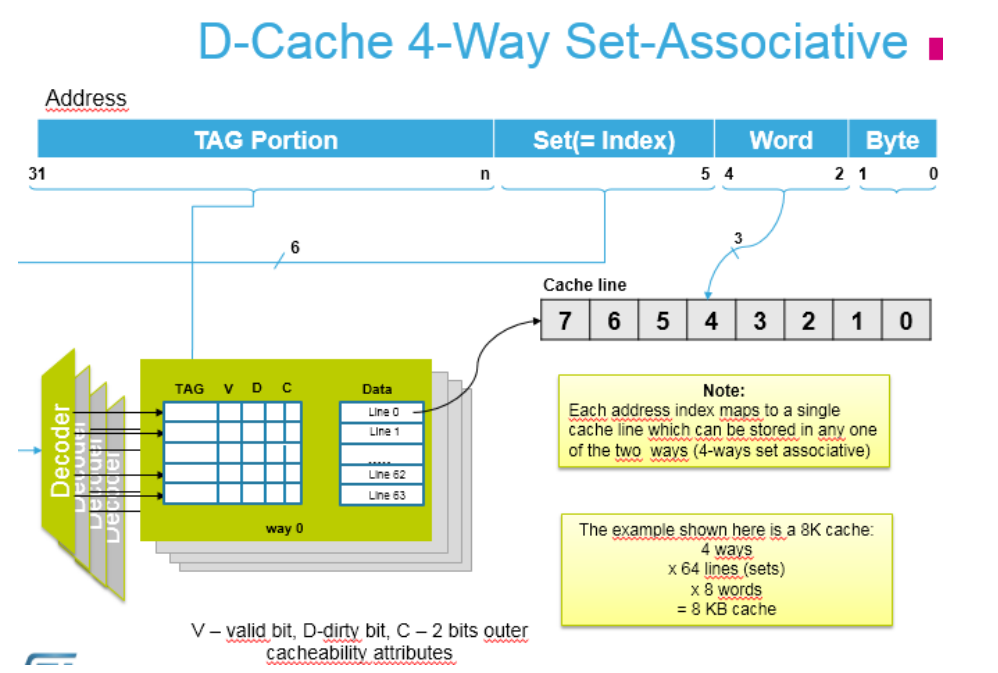

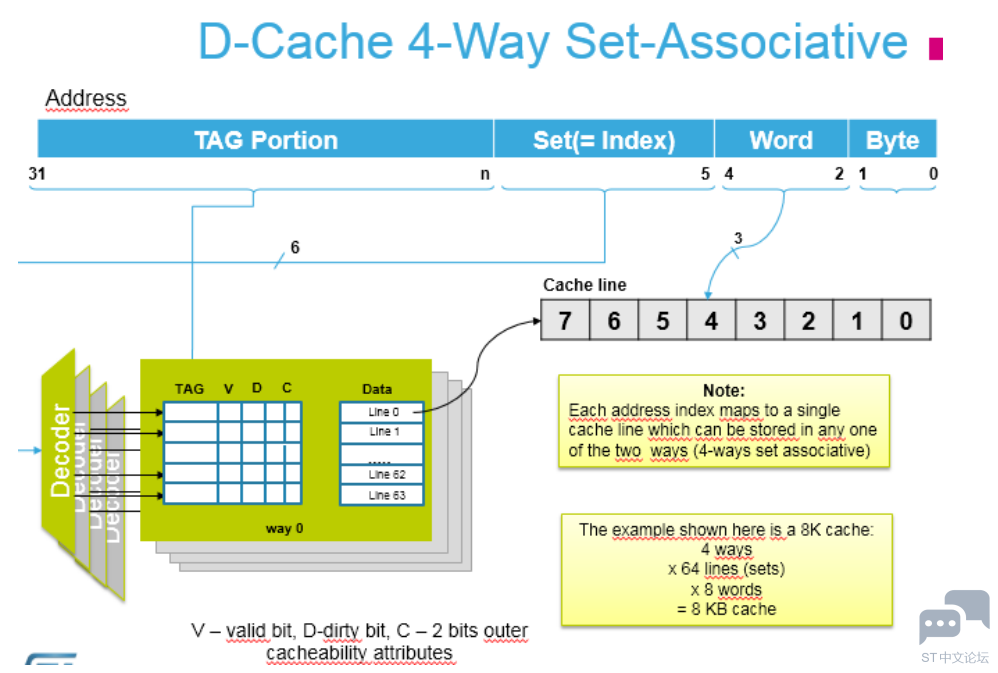

同样这里以 D-cache 为例，看一下 D-cache 的构成：





包括 Address 和 cache-line，Address 表明其地址，对应一条包含 32bytes 的 cache-line：
读数据时，当地址命中时即 cache-hit，便可以直接从 cache line 中取出相应的数据，反之，当遍历了address 都没有找到，就会产生 cache-miss，这时便会从实际的内存单元(如 SRAM)中取出相应的数据，
并更新到某一条 cache-line 中并修改相应的 cache-line 信息；
写数据时，就有点不同了，包括 write-through 策略和 write-back 策略，当使用 write-though 策略时，更新 cache-line 的同时，同样会更新其对应的实际物理地址的区域，当采用 write-back 策略时，更新cache-line 的同时，并不是马上去更新其对应的实际物理地址的内容，而是在其认为合适或者所有的cache-line 都 dirty 的时候才会去更新，当然，也可以通过软件让其强制更新，即 clean 的动作，这一块会在后面的 cache 一致性问题上也会有体现；同样，对于为什么将 cache 拆分为 2-way 或是 4-way，这和 cache 自身的策略如查找算法等相关，由于本文侧重讨论 cache 的应用相关问题，所以关于 cache 本身的策略这里不再详述。


Cache 及 MPU 属性

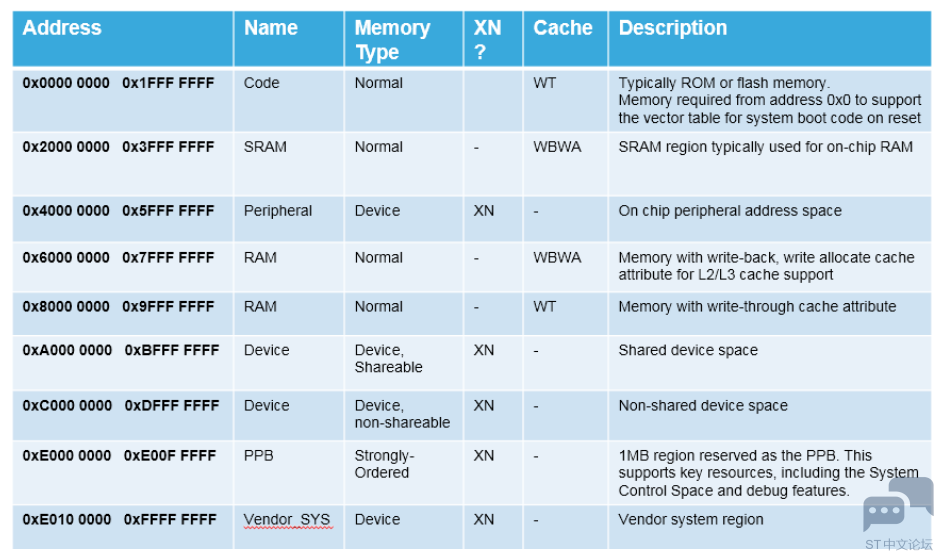

这里需要注意的是，cache 一般是配合 MPU(memory protection unit)一起使用的，首先需要通过 MPU配置相应 memory 的属性(normal, strongly-ordered, device, XN etc.)，如下表所示：





选取几个有特点的作为示例：
0~0x1FFF_FFFF: flash 空间，属性为 normal，cache 的属性为 Write-through，即更新 cache 的同时，将数据同时写入相应的物理地址空间0x2000_0000~0x3FFF_FFFF: SRAM 空间，属性为 normal，cache 的属性为 write-back，即仅更新cache，在合适的时候(由 cache 策略决定或者软件强制更新)将数据更新到相应的SRAM 空间0x4000_0000~0x5FFFF_FFFF: 芯片内部的外设空间，属性为 device，这一版是外设寄存器所处的位置，对其读写的过程中不会经过 cacheXN 的意思是 Execute-Never，其含义为如果相应的地址空间是 XN，是绝不允许执行代码的。


完整版请查看：附件
