1. 引言
客户在使用 STM32U5 时，想对外部 LSE 的起振情况和精度进行监测，于是使用 HSE 为时钟基准，对 LSE 进行测量。
Note : 本文中由于 Nucleo 开发板默认没有焊接 HSE 器件，因此，采用内部高速时钟替代 HSE作为 PLL 的时钟源。为保证测量精度，应用中可以将时钟源替换为 HSE 即可。


2. 测量的实现

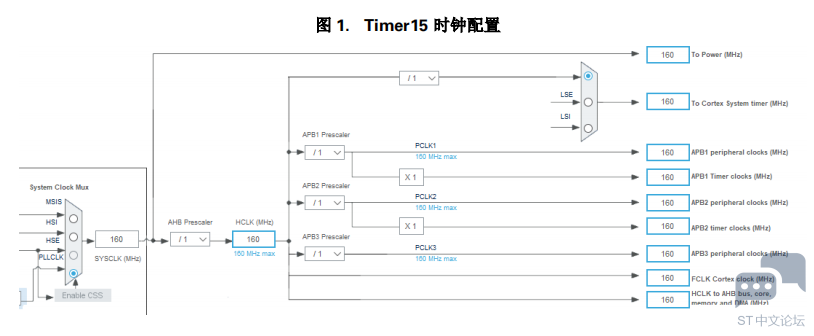

使用 NUCLEO-U575 开发板的 Timer15 进行 LSE 的测量。Timer15 在 APB2 总线上， 配置为使用内部时钟，时钟 base 为 160MHz。
使用 Timer15 对 256 个 LSE 周期进行测量，然后对比精确度。



3. 测量的详细情况
TIM15 时钟源选择内部时钟，频率为 160MHz。设置为捕获模式。

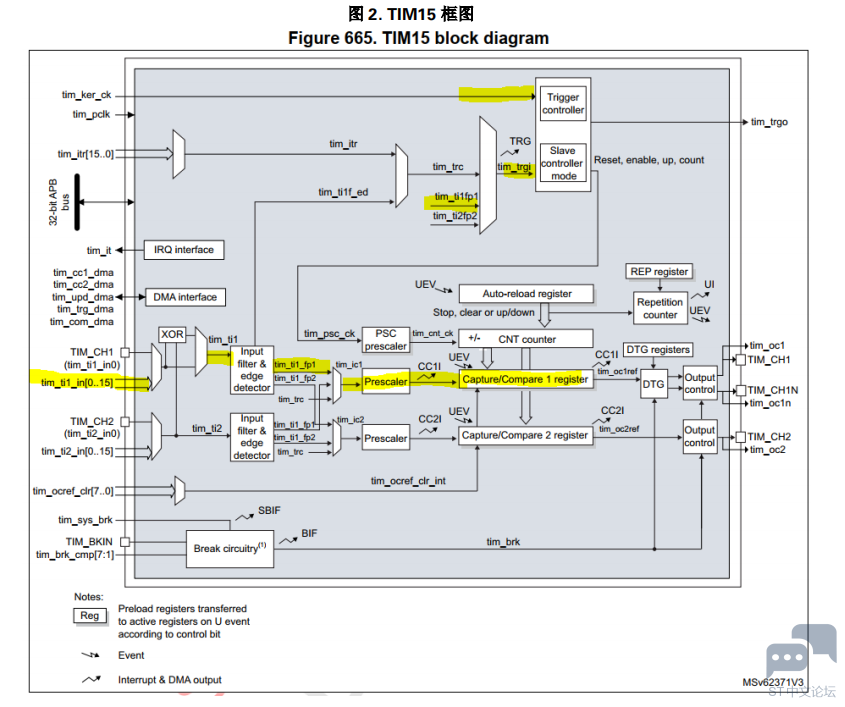

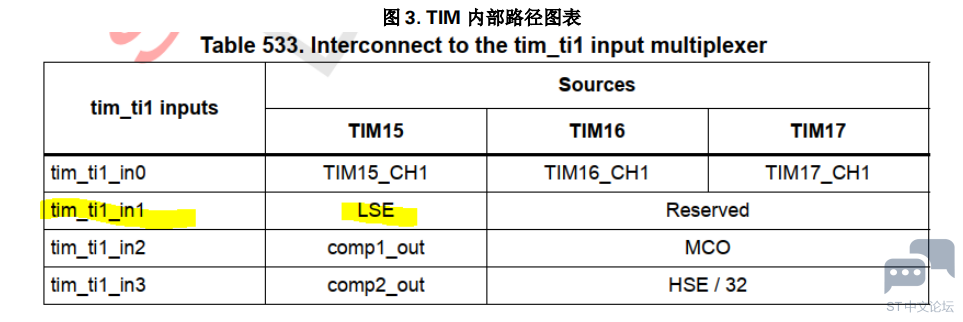

通过配置 TIM15_SMCR.TS[4 :0]对应 bit21,20,6,5,4 位为 0x00101B，选择 Filtered Timer Input 1(tim_ti1fp1)做为启动 TIM15 开始计时的触发源，根据图 3 可以看到等待捕获的时钟源是 LSE。

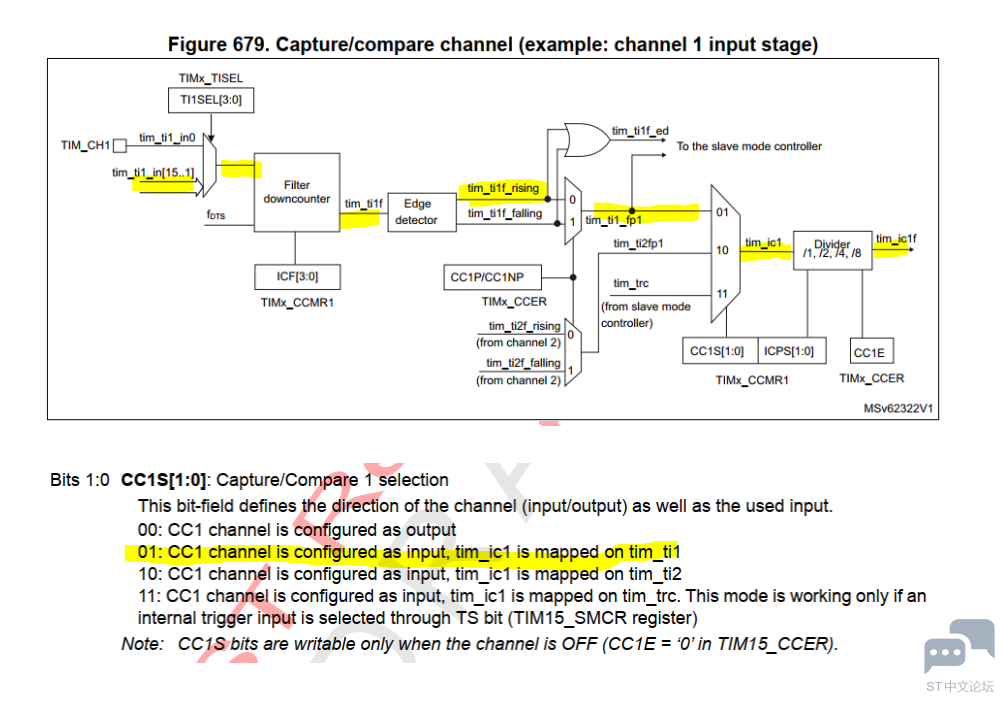

通过 TIM15_CCMR1.CC1S[1:0]为 0x01,选择 CC1 通道输入信号，tim_ic1 连接到 tim_ti1,如下图黄色部分。

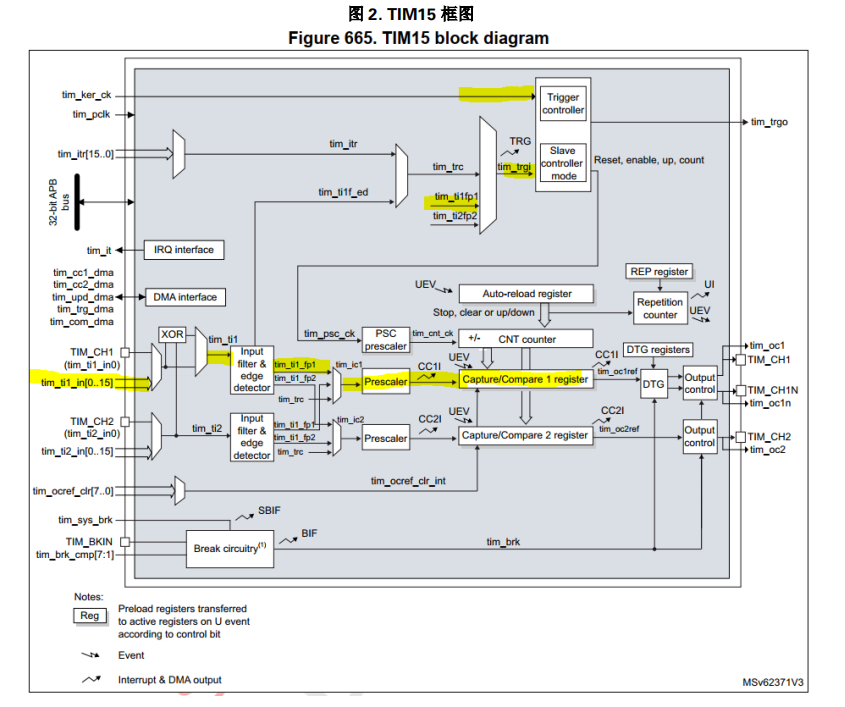

通过配置 TIM15_SMCR.TS[4 :0]为 0x00101B 选择 Filtered Timer Input 1 （tim_ti1fp1）做为触发源。即 LSE 过来的信号为触发源。
通过配置 TIM15_SMCR.SMS[3 :0]为 0x0110B 选择 Trigger Mode，在触发源的上升沿启动 TIM15。



完整版请查看：附件
