前言
越来越多的智能设备会基于 STM32 实现图形界面，而 TouchGFX 是专门用于 STM32 的图形界面设计软件，使图形界面能达到类似智能手机的显示效果。通常，在支持 FMC、LTDC、MIPI-DSI 等 LCD 接口的 STM32，都有着比较丰富的内存资源，SRAM 存放帧缓冲也毫无压力。但在一些成本敏感的产品上，STM32 内存较小，不足以存放完整的帧缓冲，这类产品又如何使用 TouchGFX 来做图形界面应用呢？本文将介绍 TouchGFX 的部分帧缓冲特性，以及基于STM32G0 系列 的移植过程。
部分帧缓冲
通常在做图形应用时，需要在 MCU 的 SRAM 里申请一块内存作为帧缓冲：framebuffer。比如使用一个分辨率为
240x320，16 位色深的 LCD，需要申请的内存大小为：240x320x2 = 153600 Bytes。而很多低成本的 MCU 内存较 小，根本无法满足图形应用对内存的需求。不过，TouchGFX 现在支持部分帧缓冲，仅使用较小的内存作为帧缓冲即可支持图形应用。

Partial Framebuffer，部分帧缓冲

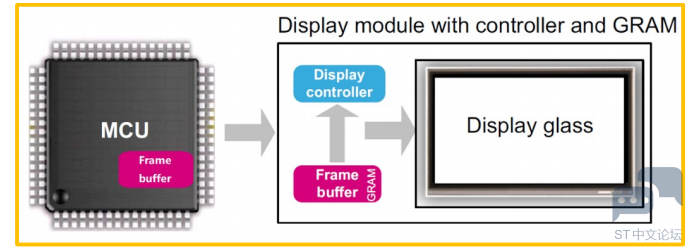

对内置了 GRAM 的 LCD 来说，图形显示的过程可以概括如下图：




1， MCU 将图形界面画到内部 Framebuffer
2， 画图过程结束后，将 Framebuffer 内容传输到 LCD GRAM
3， 由 LCD controller 将 GRAM 内容显示到屏幕
如果使用完整的 framebuffer，在上面第 2 步进行传输时，每次传输的都是一整屏的数据。而在很多场景中，LCD 屏幕上变化的区域并不大。比如一个控制界面，可能只有一个小图标会有变化，其它区域都保持不变。我们可以只更新屏幕变化的区域。
部分帧缓冲与此类似，framebuffer 可以被分成许多个小的缓存块去更新和传输，而这些小块的缓存可以被重用，这样可以极大的减小图形应用对内存的需求。而使用 partial framebuffer 的方式，仅有稍许限制：
1， LCD 模块必需要内置 GRAM
2， 在复杂界面时可能会有撕裂效果

部分帧缓冲在 STM32G071 上的应用
目标板上的 STM32G071 内置 128K flash，36K SRAM，外接 SPI 接口的 LCD，分辨率 240x320 像素，16 位色。按 此 LCD 的分辨率，要支持 TouchGFX 图形应用，必须使用部分帧缓冲特性。

配置过程
整个配置过程主要包括以下四个方面：

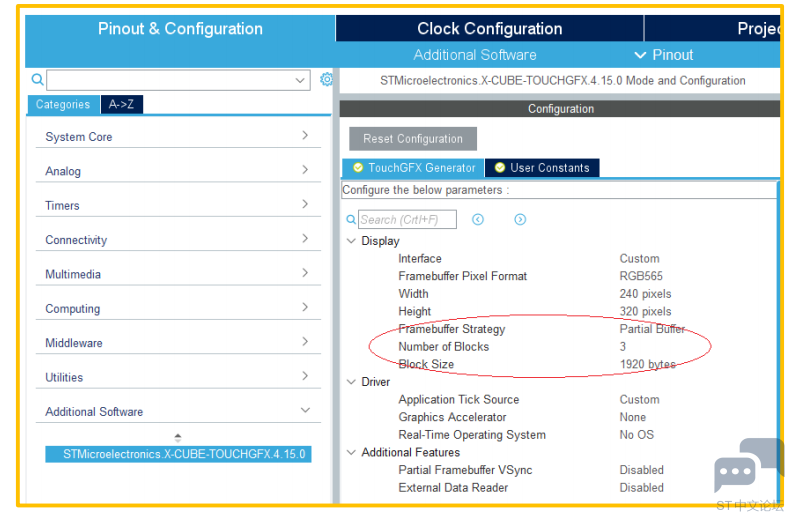

一、在 CubeMX 中，配置 TouchGFX generator 的 display 属性如下图：
• 像素格式： RGB565
• 宽： 240 像素
• 高： 320 像素
• 帧缓冲策略： Partial Buffer
缓冲块个数和缓冲块大小都可以根据需要调整




二、配置完成后，先由 CubeMX 生成代码。可以看到，会生成 TouchGFX 目录，以及该目录下的配置文件与部分源码文件。

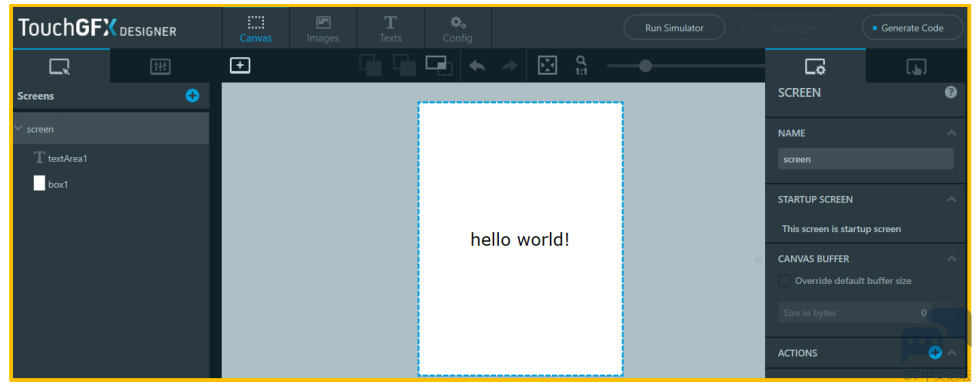

三、打开 ApplicationTemplate.touchgfx.part 文件，即可打开 TouchGFX Designer 工具，如下图。比如，可以添加box 控件作为背景，textArea 控件来显示文本。





完整版请查看：附件
