引言
DFSDM 全称为 Digital filter for sigma delta modulators。顾名思义，其作用主要是对外部 Σ∆调制的数字信号进行滤波。STM32L462xx 系列支持最多 4 个外部串行通道，2 个数字滤波器，最大可达到 24bit 的 ADC 分辨率。并且支持 SPI 接口和曼切斯特编码 1-wire接口。

1. 问题描述
客户在使用 STM32L462xx 的 DFSDM 连接数字麦克风，将数字麦克风的 PDM 信号转化为 PCM 信号，并采集数据。使用的参数为 16KHz 采样，2M 左右的时钟驱动数字麦克风，能够正常读取麦克风数据。了解到他们所使用的数字麦克风可以使用 768K 时钟驱动，从而达到更低功耗的状态，但是客户无法配置出合适的时钟，并且勉强配置到了768K 附近，通过 DFSDM 采集到的数据也是混乱的，完全无法解析。
2. 问题分析与定位
在了解到基本需求后，我们需要对 DFSDM 的时钟有一定了解。从 RM0394 参考手册中可以找到如下内容：

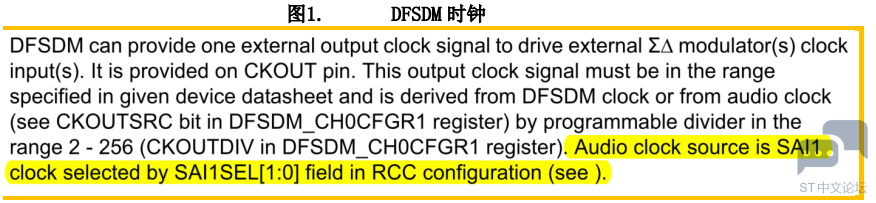

DFSDM 可以提供一个时钟用于驱动外部 sigma delta 调制器，并且时钟来源可以是DFSDM 时钟或者 Audio 时钟，其中 Audio 时钟就是 SAI1 的时钟。
在处理和时钟相关的配置问题时，强烈建议使用 CubeMX 的时钟配置界面进行配置。我们先来看下客户用于驱动外部数字麦克风的时钟配置。


LAT1099 - Rev 1.0 page 2/6

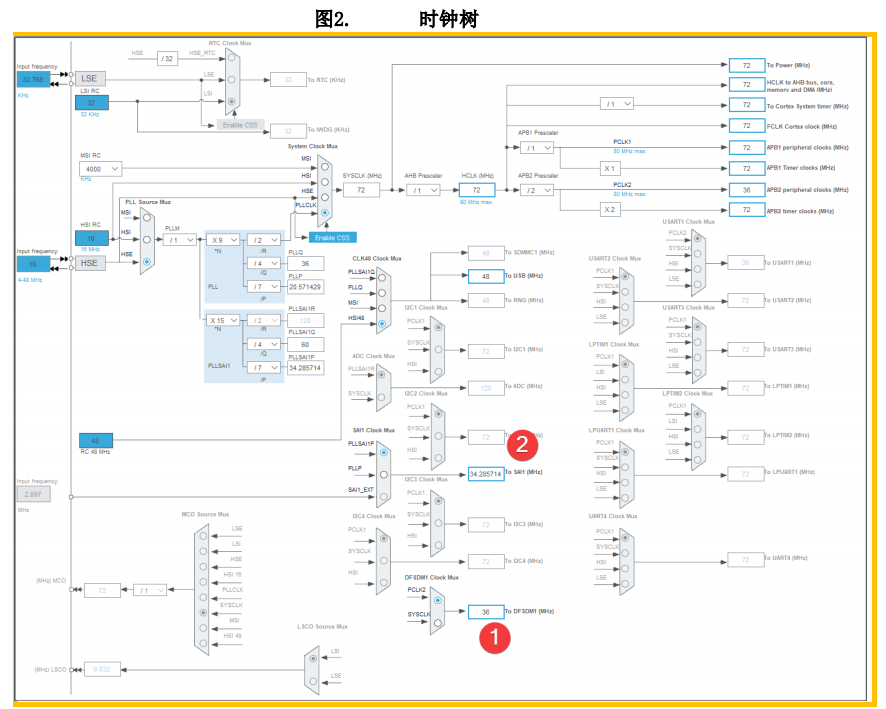

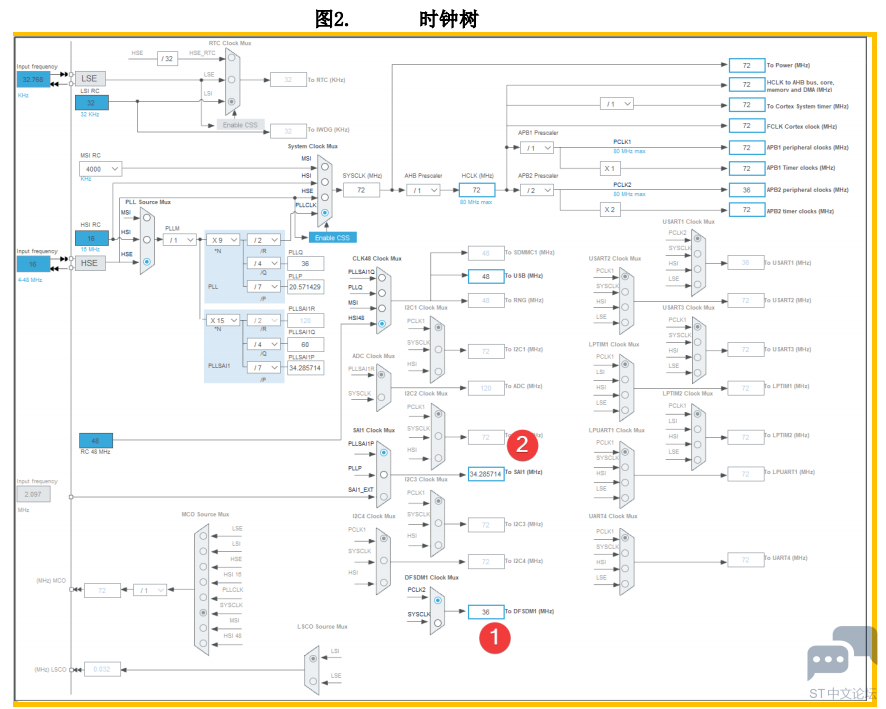

从图中可以看出，DFSDM 的时钟为 36MHz，来自 PCLK2。SAI1 的时钟约为 34.29MHz来自 PLLSAI1P。

1. hdfsdm1_channel1.Init.OutputClock.Activation = ENABLE;

2. hdfsdm1_channel1.Init.OutputClock.Selection = DFSDM_CHANNEL_OUTPUT_CLOCK_AUDIO;

3. hdfsdm1_channel1.Init.OutputClock.Divider = 17;

复制代码

完整版请查看：附件
