一、项目功能概述
1、OLED显示温湿度、空气质量，并可以设置报警阈值
2、设置4个继电器开关，分别控制灯、空调、开关、风扇
3、设计一个离线语音识别系统，可以语音控制打开指定开关、并且可以显示识别命令词到OLED屏上
4、OLED实时显示４个继电器的状态
５、设计一个低功耗开关电路，可以语音控制使得系统进入低功耗模式，并且进入低功耗模式后可以再次语音唤醒系统，重新开始正常工作

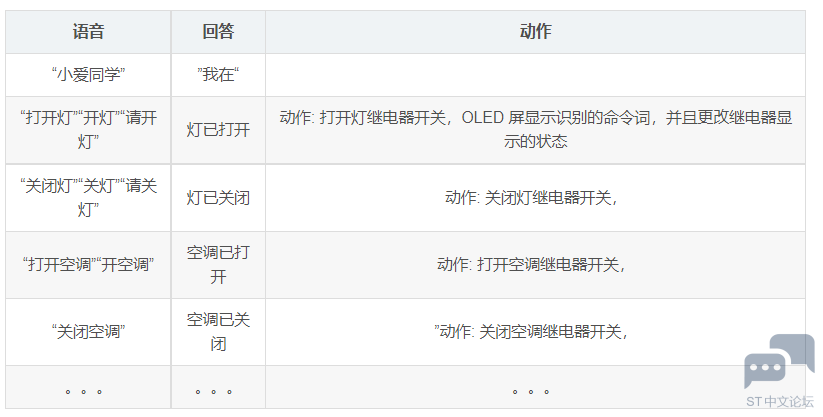

语音控制具体描述：



二、项目原理图

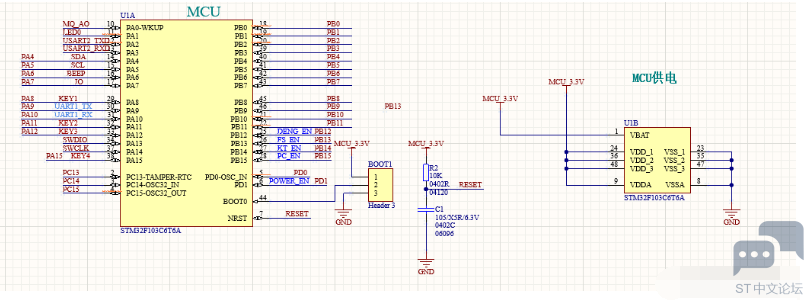

（一）最小系统

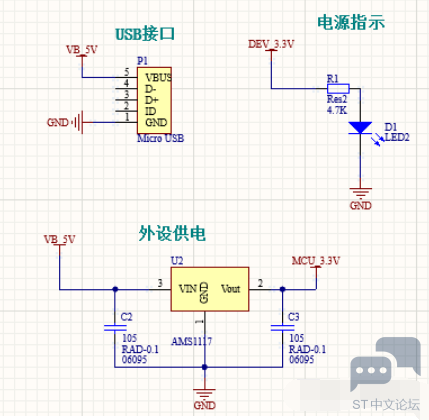

（二）供电

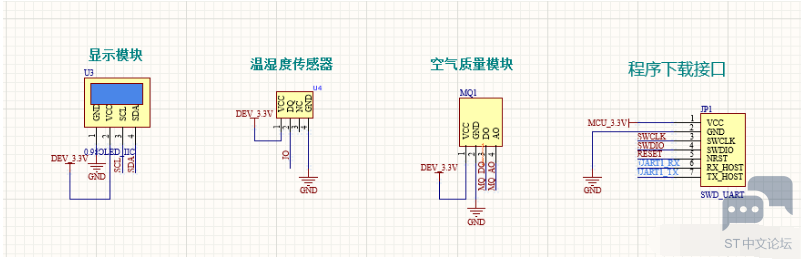

（三）传感器



（四）语音模块

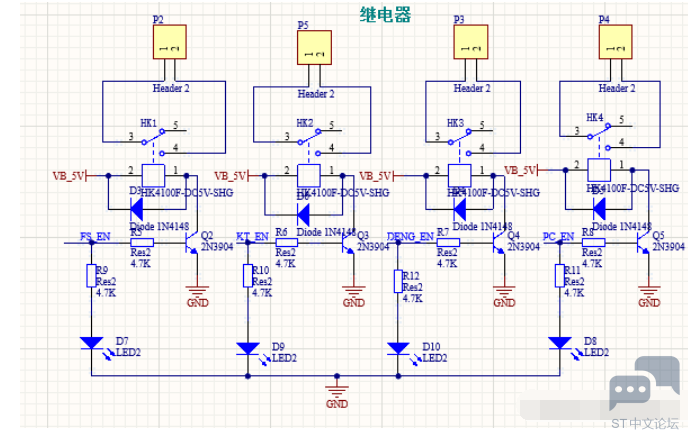

（五）继电器模组

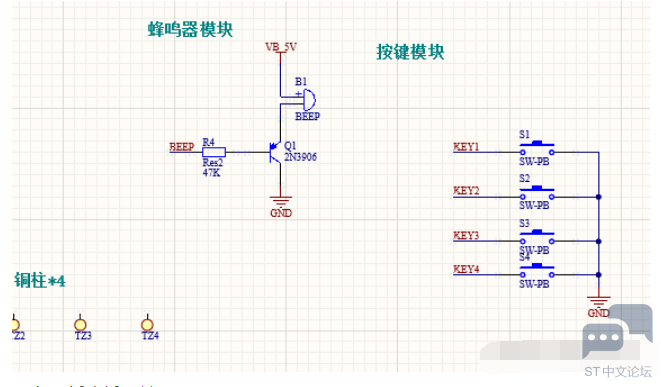

（六）按键蜂鸣器



（七）低功耗开关



三、程序设计

1. int main(void)

2. {

3.         u16 key;

4.         int adc,cnt=0;

5.         float volt;

6.         delay_init();

7.         NVIC_Configuration();

8.         BEEP_Init();

9.         OLED_Init();

10.         OLED_Clear();

11.         uart_init(115200);

12.         printf("欢迎使用化作尘智能家居系统\r\n");

13.         KEY_Init();

14.         LED_Init();

15.         TIM3_Int_Init(500-1,720-1);

16.         DEV_Init();//外设初始化

17.

18.

19.         OLED_ShowCHinese(8,0,50);//

20.         delay_ms(200);

21.         OLED_ShowCHinese(24,0,51);//

22.         delay_ms(200);

23.         OLED_ShowCHinese(40,0,52);//

24.         delay_ms(200);

25.         OLED_ShowCHinese(56,0,39);//

26.         delay_ms(200);

27.         OLED_ShowCHinese(72,0,40);//

28.         delay_ms(200);

29.         OLED_ShowCHinese(88,0,48);//

30.         delay_ms(200);

31.         OLED_ShowCHinese(104,0,49);//

32.         delay_ms(200);

33.

34.         OLED_ShowNum(0,2,201908,6,16);

35.         OLED_ShowNum(48,2,384176,6,16);

36.

37.

38.                 OLED_ShowCHinese(40,4,53);

39.                 OLED_ShowCHinese(56,4,54);

40.                 OLED_ShowCHinese(72,4,55);

41.

42.                 delay_ms(1500);

43.

44.                 OLED_Clear();

45.                 OLED_Dis_Menu();

46.         while(1)

47.         {

48.                 if(cnt++ ==1000)

49.                 {

50.                         cnt = 0;

51.                         LED0=!LED0;

52.                         adc =        Get_Adc_Average(0,5);

53.                         volt = adc*3.3/4096;

54.                         air = pow((3.4880*10*volt)/(5-volt),(1.0/0.3203));

55.                         printf("air :%d\r\n",air);

56.                         //获取温湿度

57.                         DHT11_Read_Data( &temp, &humi);

58.                         if(last_temp!=temp || last_humi!=humi)

59.                         {

60.                                 OLED_Dis_DHT(temp,humi,air);

61.                         }

62.                 }

63.                 key = Key_GetValue();          //按键扫描

64.                 if(key)

65.                 DealKeyVal(key);

66.                 if(!KEY1_IO())

67.                 {

68.                                 printf("%d\r\n",GetTime());

69.                 }

70.                 if(temp>Max_temp || humi>Max_humi || air>Max_air)

71.                 {

72.                         if(cnt<500)BEEP=1;

73.                         else if(cnt<1000)BEEP=0;

74.                 }else BEEP=0;

75.

76.

77.                 delay_ms(1);

78.         }

79.

80. }

复制代码

四、扩展功能
（一）根据环境温湿度、空气状况，自动控制智能家居设备
（二）优化界面，添加系统更多设置，报警设置、家居控制模式选择、智能开关机模式
（三）添加定时开关智能家居模式
（四）添加蓝牙或WIFI模块
（五）设计手机APP控制
（六）添加更多语音控制功能

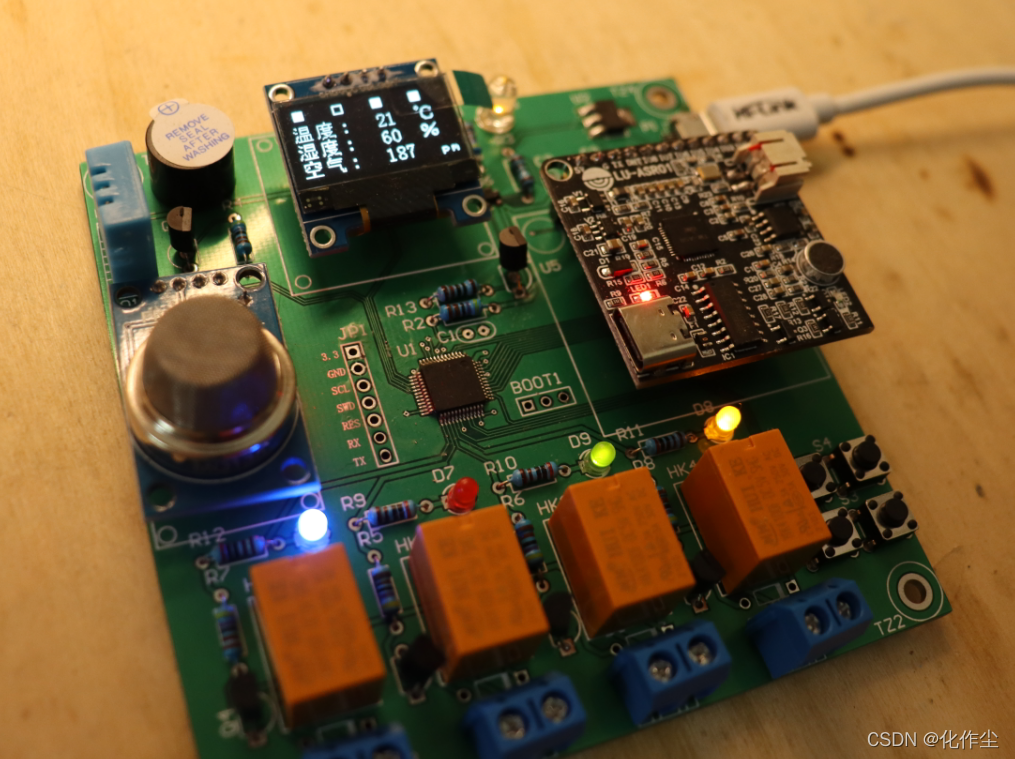

五、项目展示：
