硬件准备

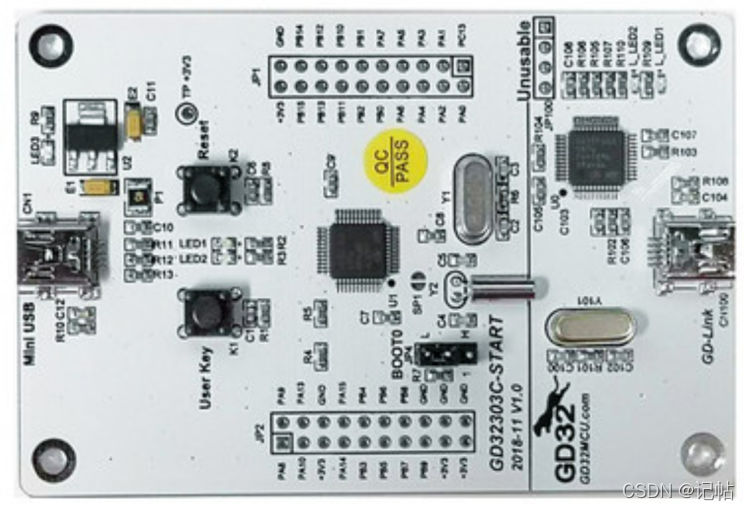

这里准备了2块开发板进行验证，分别是GD32303C_START和GD32303E_EVAL开发板。




开发板管脚配置

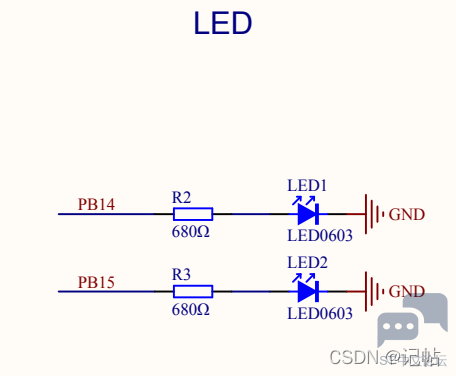

在GD32303C_START中的LED管脚配置如下所示。

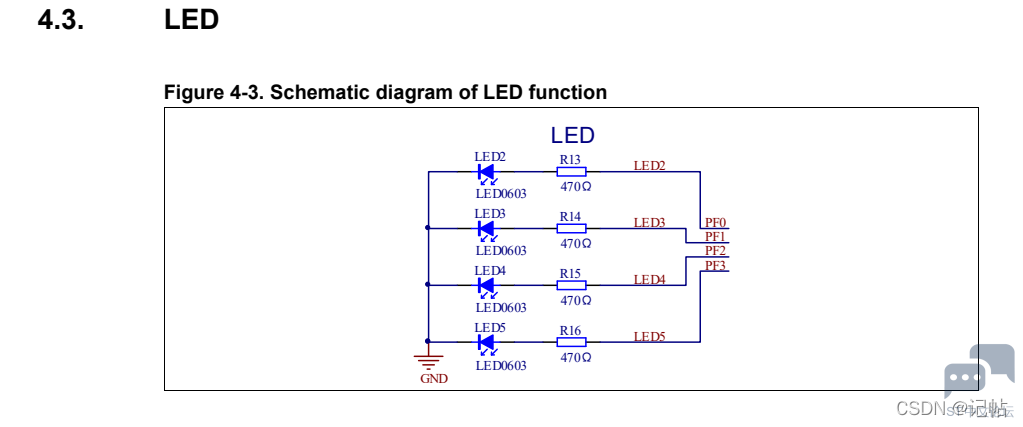

在GD32303E_EVALT中的LED管脚配置如下所示。



STM32CUBEMX配置
以STM32F103RBTx为例，创建程序，配置晶振使用内部高速晶振，主频64M，修改至GD32F303的120M也测试成功，后续会进行讲解。

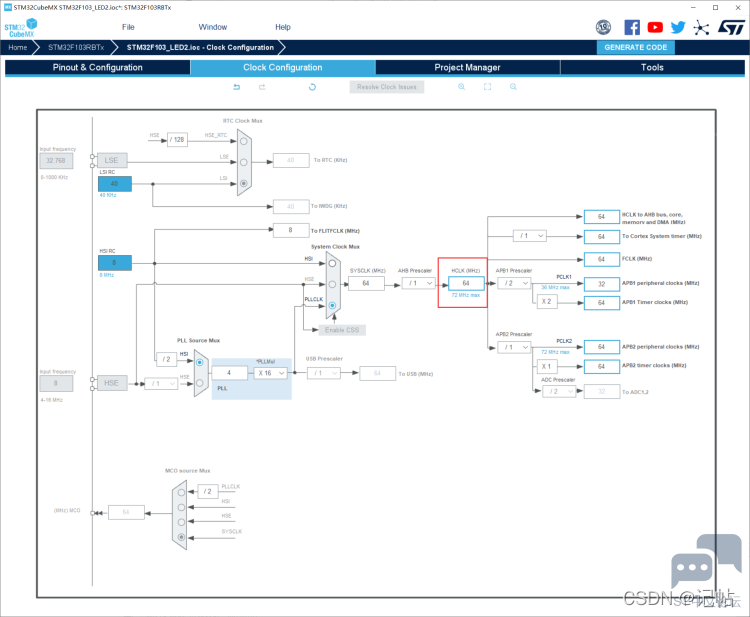

时钟配置如下所示。

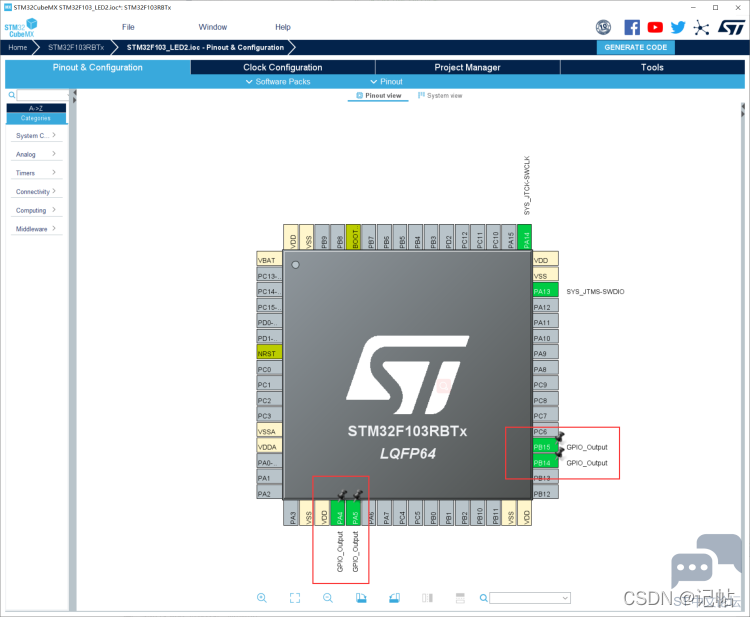

由于STM32F103RB的没有PF脚，故配置PA4、PA5，PB14、PB15为输出管脚。

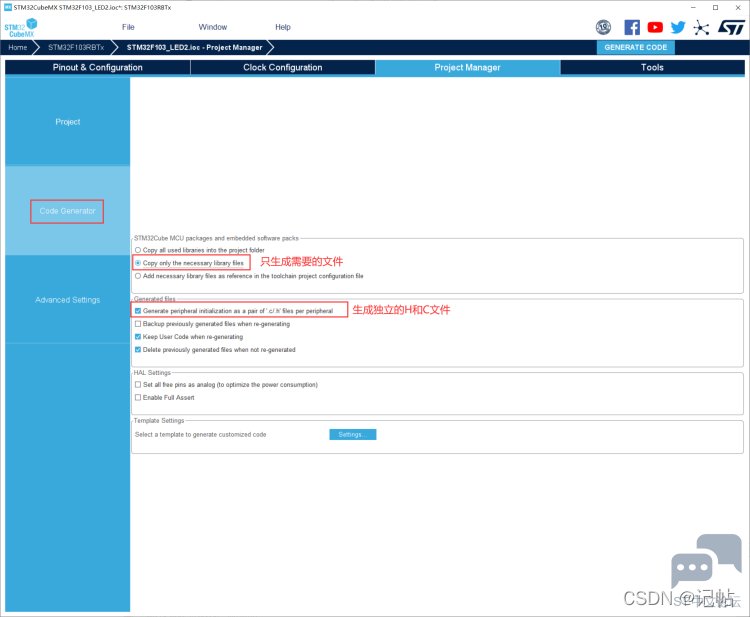

配置工程环境。





配置完成后生成代码即可。

代码

1.   /* USER CODE BEGIN WHILE */

2.   while (1)

3.   {

4.     /* USER CODE END WHILE */

5.

6.     /* USER CODE BEGIN 3 */

7.         HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_5, GPIO_PIN_SET ) ;

8.         HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_6, GPIO_PIN_SET ) ;

9.         HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_14, GPIO_PIN_SET ) ;

10.         HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_15, GPIO_PIN_SET ) ;

11.         HAL_Delay(1000);

12.         HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_5, GPIO_PIN_RESET ) ;

13.         HAL_GPIO_WritePin  (GPIOA,  GPIO_PIN_6, GPIO_PIN_RESET ) ;

14.         HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_14, GPIO_PIN_RESET ) ;

15.         HAL_GPIO_WritePin  (GPIOB,  GPIO_PIN_15, GPIO_PIN_RESET ) ;

16.         HAL_Delay(1000);

17.   }

18.   /* USER CODE END 3 */

复制代码

具体情况可以查看视频进行观看。
