ST公司推出的用于图形界面开发的 TouchGFX Designer已经升级到4.20了。这两天我利用手头的STM32F429Discovery板对Touchgfx提供的部分控件功能做了些测试，把这个过程中遇到的一些问题做些整理,以备忘并顺便分享。

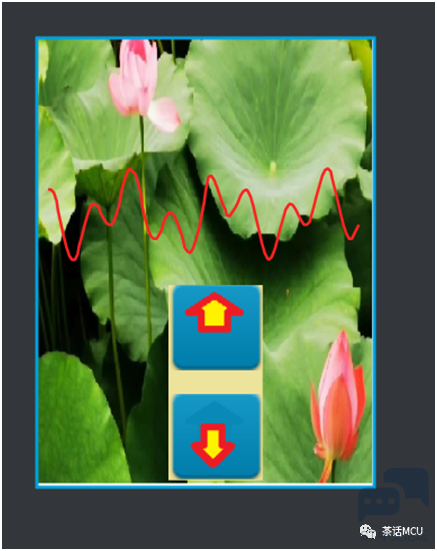

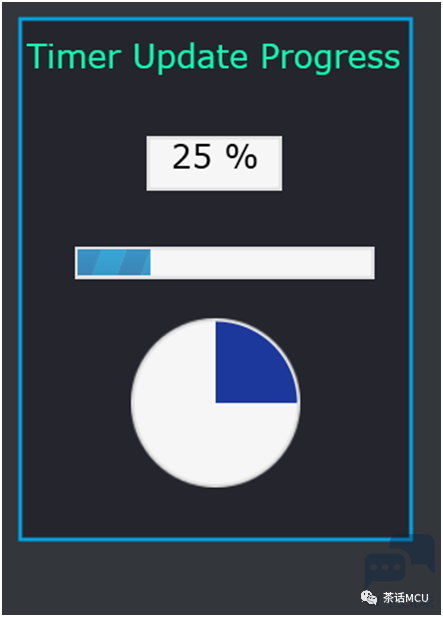

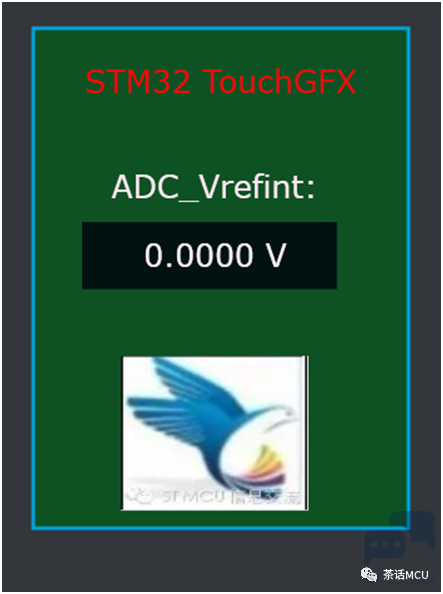

我这次主要测试了TextArea,界面按键响应、动态图形【dynamic graph】、模拟时钟【Analog Clock】、进度条显示以及软件上添加虚拟函数的实现。涉及的界面有下面几个：【仅为测试，界面美丑略过】

第一个要注意的地方。

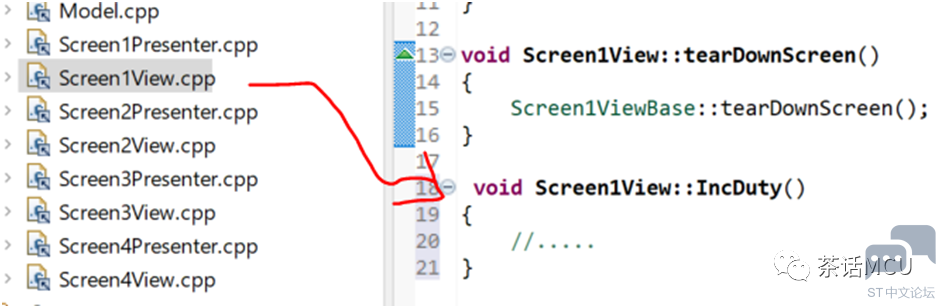

我使用的IDE是STM32CubeIDE。当我在相应hpp头文件里添加虚拟函数声明时，需要在IDE环境里专门对该头文件做个save操作，不然在cpp函数里写好相应函数后编译时总提示没有做函数声明。 举个例子说下，比方我要在Screen1View.cpp写一个IncDuty（）函数。

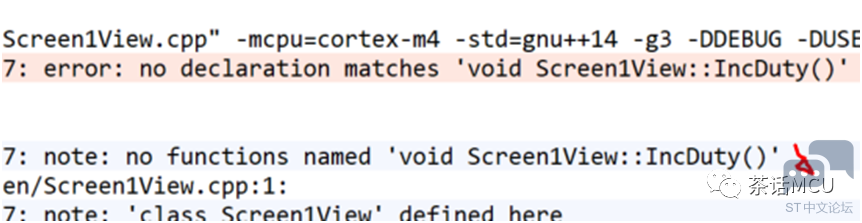

我们需在其对应的头文件里加上虚拟函数的声明。在头文件里添加了该虚拟函数声明后，需要手动对该文件做个SAVE操作【File菜单下选择Save】，否则老是编译出错，提示函数无声明，即像下面提示:

但别的cpp文件修改后倒不用单独做save操作，直接编译即可。这个地方因为要操作的文件较多，我多次忘记，直到编译提醒才知道。【不知该问题是否跟IDE有关？我没测试别的IDE。反正提醒下吧。】

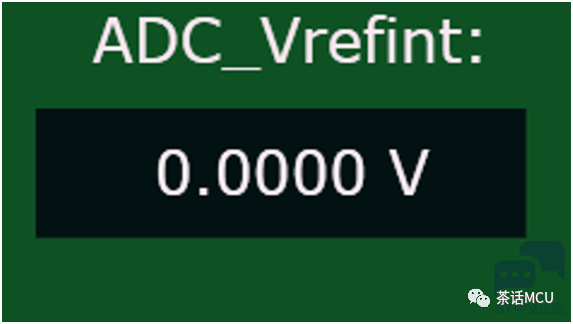

第2个要注意的地方，我这里通过TouchGFX designer的文本区域控件【textarea】显示STM32的某通道ADC转换值，用到了浮点。

刚开始我用的是这个函数：

Unicode::snprintf(textArea1Buffer, TEXTAREA1_SIZE, "%f",AdcResult);

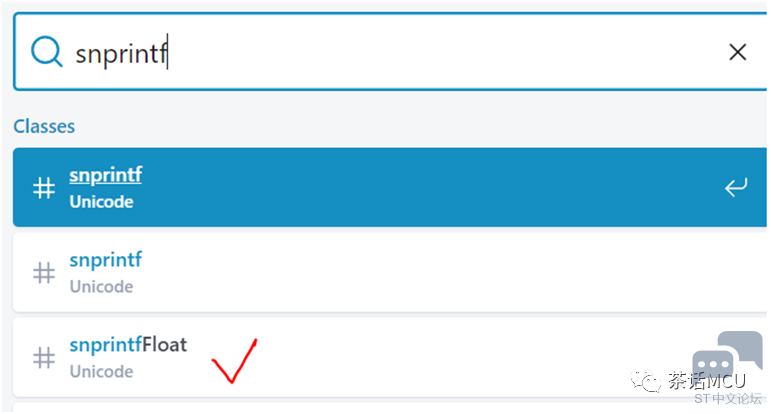

结果总是出不来，但当我将AdcResult改为整型变量，通过%d可以显示正确结果。先怀疑过IDE方面浮点功能相关配置，经检查没问题。后来到TouchGFX在线服务站点搜索snprintf才有新的发现，如下图所示：

看来我的函数用错了，使用浮点有另外一个输出函数，即：

Unicode::snprintfFloat(textArea1Buffer, TEXTAREA1_SIZE, "%2.4f", AdcResult);

第3个要注意的地方，也是跟上面textarea输出显示有关的问题。

在它的属性那里有个Auto-size的选项，勾选与不勾选的实现代码是不一样的。一般为了简单点，可以不做勾选，自己手动拉个合适大小的框来显示字符及数据。比方还是以上面显示ADC输出电压值为例，其实现代码如下：

1. void Screen2View:: DispAdcValue()

2.

3. {

4.

5. Unicode::snprintfFloat(textArea1Buffer,TEXTAREA1_SIZE,"%2.4f", AdcResult);

6.

7. //textArea1.resizeToCurrentText();

8.

9. //memset(textArea1Buffer,'\0',strlen(....) );

10.

11. textArea1.invalidate();

12.

13. }

复制代码

如果说你希望勾选，你的代码就将上面的屏蔽语句加上即可，有兴趣可以自行试试。

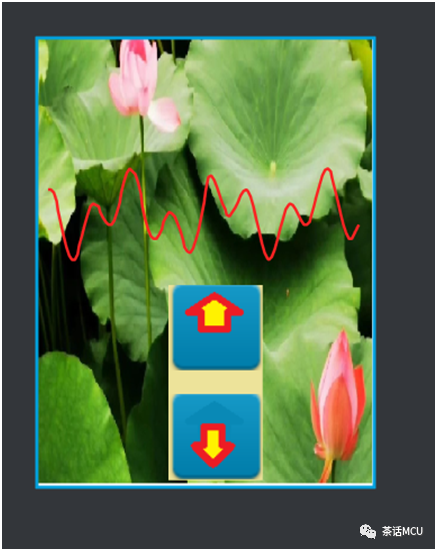

再就是那个动态图形显示那个地方，显示的点数及修改样点值的频率都是可以调整的。我这里是让它动态显示一路PWM输出的方波，为了实现它，我在这个地方做了些来回调试才实现比较好的效果。

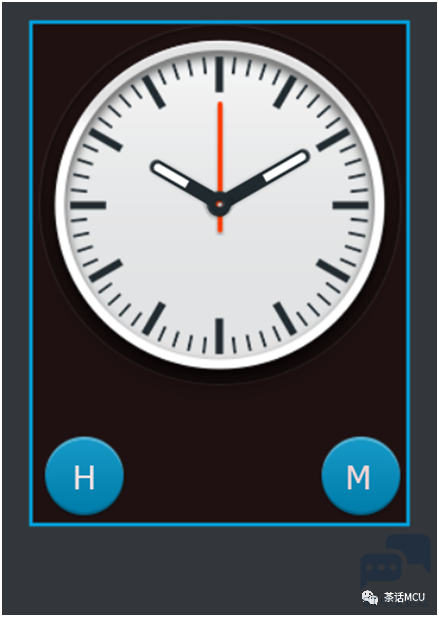

另外，我在组织模拟时钟代码时遇到的一个小问题。我用到Model::Tick里的modelListener功能。

有个地方本来应该是view.UpdateClock(hours,minutes,seconds);我看库里面绝大部分单词的首字母都是大写的，我就惯性地将view的首字母写成大写V了，编译没有直接提示出错，但就是结果出不来。这里各种API函数很多，初次使用者对他们都较陌生，这种比较隐蔽的问题难免会碰上。

我顺便把测试中用到的几个跟GUI这边有关的函数实现代码也贴过来，供有需要的人参考。

1. modelListener->UpdateClock(sTime.Hours,sTime.Minutes,sTime.Seconds);

2.

3.

4.

5. analogClock1.setTime24Hour(sTime1.Hours,sTime1.Minutes, sTime1.Seconds);

6.

7.

8.

9. void Screen2View:: DispAdcValue()//基于textarea控件固定宽度显示数据

10.

11. {

12.

13. //Unicode::snprintf(textArea1Buffer, TEXTAREA1_SIZE, "%d?u?s?", AdcResult);

14.

15.

16.

17. Unicode::snprintfFloat(textArea1Buffer, TEXTAREA1_SIZE, "%2.4f", AdcResult);

18.

19. //textArea1.resizeToCurrentText();

20.

21. //memset(textArea1Buffer,'\0',….. );

22.

23.

24.

25. textArea1.invalidate();

26.

27. }

28.

29.

30.

31. void Screen3View::UpdateCnt() //For progress Bar

32.

33. {

34.

35. if (UpdateCNT > 2000) {UpdateCNT = 0;}

36.

37. //UpdateCNT comes from Timer Interrupt

38.

39. textProgress1.setValue(UpdateCNT);

40.

41. circleProgress1.setValue(UpdateCNT);

42.

43. imageProgress1.setValue(UpdateCNT);

44.

45. }

46.

47.

48.

49. void Screen1View::IncDuty() //For TIM3-CH1

50.

51. {

52.

53. CCRValue+=100;

54.

55. if (CCRValue > 50000)

56.

57. {

58.

59. TIM3->CCR1 = 50000;

60.

61. }

62.

63. else

64.

65. {

66.

67. TIM3->CCR1 = CCRValue;

68.

69. }

70.

71. }

72.

73.

74.

75. void Screen1View::DecDuty()//For TIM3-CH1

76.

77. {

78.

79. CCRValue-=100;

80.

81. if (CCRValue <0000)

82.

83.   {

84.

85. CCRValue = 0 ;

86.

87. TIM3->CCR1 = 000;

88.

89.   }

90.

91. else

92.

93.   {

94.

95. TIM3->CCR1 = CCRValue;

96.

97.   }

98.

99. }

100.

101.

102.

103. void Screen1View:: ModifyGraph() //for Dynamic grahph

104.

105. {

106.

107. uint16_t temp;

108.

109. temp = GPIOB->IDR & 0x0010;

110.

111. if (temp==0)

112.

113. {

114.

115. dynamicGraph1.addDataPoint(0);

116.

117. // dynamicGraph1.invalidate();

118.

119. }

120.

121. else

122.

123. {

124.

125. dynamicGraph1.addDataPoint(99);

126.

127. // dynamicGraph1.invalidate();

128.

129. }

130.

131. }

132.


复制代码

最后补充下，当我加入第4个页面屏的内容时，电脑上模拟下还行，基于STM32F429开发板已经没法正常稳定运行了，毕竟资源有限。当然，不同的人设计4个页面所涉及的内容及任务数可能大相径庭，可能的结果这里不好说绝对。不过，我的测试过程中运行上文中提到的前3个页面内容及功能是没有问题的,下方放了个效果视频供查看。
