基于STM32F103入门2——按键点灯

[复制链接]
STMCU小助手 发布时间：2022-8-22 17:48
1：按键不带锁存
不带锁存的意思就是 比如你按下按键灯亮，但是你一旦松手了灯就熄灭了，所以你想这个灯一直亮，那么你就一直按着按键不松手。

1.1例程

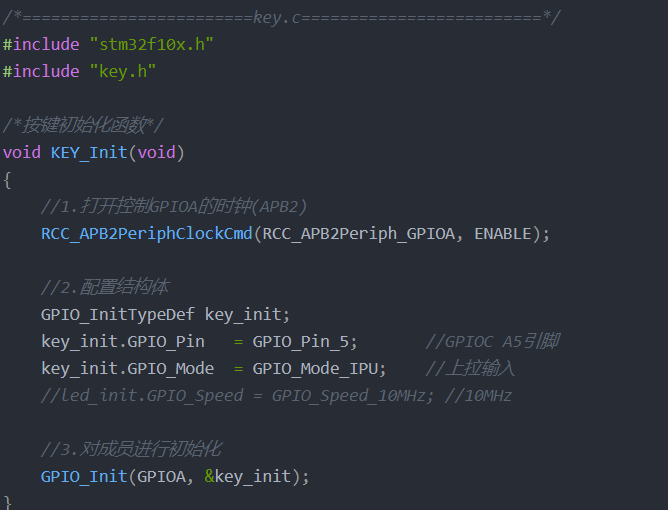

key.c

  1. /*========================key.c=========================*/
  2. #include "stm32f10x.h"
  3. #include "key.h"

  5. /*按键初始化函数*/
  6. void KEY_Init(void)
  7. {
  8.         //1.打开控制GPIOA的时钟(APB2)
  9.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  10.
  11.         //2.配置结构体
  12.         GPIO_InitTypeDef key_init;
  13.         key_init.GPIO_Pin   = GPIO_Pin_5;              //GPIOC A5引脚
  14.         key_init.GPIO_Mode  = GPIO_Mode_IPU;         //上拉输入
  15.         //led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz
  16.
  17.         //3.对成员进行初始化
  18.         GPIO_Init(GPIOA, &key_init);
  19. }
复制代码

led.c

  1. #include "stm32f10x.h"
  2. #include "led.h"

  4. void LED_Init(void)
  5. {
  6.         //1.打开控制GPIOC的时钟(APB2)
  7.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
  8.
  9.         //2.配置结构体
  10.         GPIO_InitTypeDef led_init;
  11.         led_init.GPIO_Pin   = GPIO_Pin_13;      //GPIOC13引脚
  12.         led_init.GPIO_Mode  = GPIO_Mode_Out_PP; //推挽输出
  13.         led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz
  14.
  15.         //3.对成员进行初始化
  16.         GPIO_Init(GPIOC, &led_init);
  17. }
复制代码

main.c

  1. #include "stm32f10x.h"
  2. #include "led.h"
  3. #include "key.h"
  4. #include "delay.h"

  6. int  main()
  7. {
  8.         LED_Init(); //LED初始化
  9.         KEY_Init(); //按键初始化
  10.         GPIO_SetBits(GPIOC,LED);        //LED设置高电平
  11.         GPIO_SetBits(GPIOA,KEY);        //按键设置高电平
  12.
  13.         while(1)
  14.         {
  15.                 #if 0
  16.                 /*示例1：无锁存*/
  17.                 if(GPIO_ReadInputDataBit(GPIOA, KEY) == 0)         //读取按键是否被按下
  18.                 {
  19.                         GPIO_ResetBits(GPIOC, LED);         //LED点亮
  20.                 }
  21.                 else
  22.                 {
  23.                         GPIO_SetBits(GPIOC,LED);                //LED熄灭
  24.                 }
  25.                 #endif
  26.
  27.                 /*示例2：无锁存*/
  28.                 GPIO_WriteBit(GPIOC, LED, (BitAction)(GPIO_ReadInputDataBit(GPIOA, KEY)));
  29.         }

  31. }
复制代码

2：按键带锁存
锁存的意思就是 比如你按下按键灯亮，但是你一旦松手了灯还是亮的，跟不带锁存相反。

2.1例程
key.c 和 led.c 和上面的不带锁存是一样的代码

  1. #include "stm32f10x.h"
  2. #include "led.h"
  3. #include "key.h"
  4. #include "delay.h"

  6. int  main()
  7. {
  8.         LED_Init(); //LED初始化
  9.         KEY_Init(); //按键初始化
  10.         GPIO_SetBits(GPIOC,LED);        //LED设置高电平
  11.         GPIO_SetBits(GPIOA,KEY);        //按键设置高电平
  12.
  13.         while(1)
  14.         {
  15.                 /*示例3：有锁存 每按一次 灯取反*/
  16.                 if(GPIO_ReadInputDataBit(GPIOA, KEY) == 0)         //读取按键是否被按下
  17.                 {
  18.                         delay_ms(20); //消抖再次判断是否按下
  19.                         if(GPIO_ReadInputDataBit(GPIOA, KEY) == 0)         //读取按键还是被按下
  20.                         {
  21.                                 GPIO_WriteBit(GPIOC, LED, (BitAction)(1-GPIO_ReadOutputDataBit(GPIOC, LED)));
  22.                         }
  23.                         while(!GPIO_ReadInputDataBit(GPIOA, KEY)); //等待按键松开
  24.                 }
  25.
  26.         }


  29. }
复制代码

3：按键用外部中断来做
正常如何程序比较多的话，我们有时候按键是需要及时处理的，如果通过循环检测其实不太理想的，所以我们可以把按键设置为中断来做。这样就可以更有效率，能及时处理。

步骤：
1.配置GPIO（配置结构体的相关东西）
  1. //1.打开控制GPIOA的时钟(APB2)
  2. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

  4. RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);         //我们设置复用 用作外部中断
  5. GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource5); //设置A5引脚为 外部中断引脚

  7. //2.配置结构体
  8. GPIO_InitTypeDef key_init;
  9. key_init.GPIO_Pin   = GPIO_Pin_5;              //GPIO A5引脚
  10. key_init.GPIO_Mode  = GPIO_Mode_IPU;         //上拉输入
  11. //led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz

  13. //3.对成员进行初始化
  14. GPIO_Init(GPIOA, &key_init);
复制代码

2.设置EXTI （触发方式：上升沿、下降沿、上下都触发）。
EXTI_Line: 中断线（一共20条）
EXTI_Mode: EXTI 中断的模式/产生的事件
EXTI_Trigger: EXTI（）触发方式 上升沿 下降沿 上下都触发）
EXTI_LineCmd: 控制是否使能EXTI线，使能EXTI线或禁用

  1. //4.配置EXTI外部中断结构体
  2. EXTI_InitTypeDef exti_init;

  4. exti_init.EXTI_Line = EXTI_Line5;                 //A5引脚 所以是line5
  5. exti_init.EXTI_Mode = EXTI_Mode_Interrupt;         //中断模式
  6. exti_init.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
  7. exti_init.EXTI_LineCmd = ENABLE;                         //打开外部中断开关

  9. //对成员进行初始化
  10. EXTI_Init(&exti_init);
复制代码

3.设置NVIC（中断优先级）
  1. //5.配置NVIC优先级结构体
  2. NVIC_InitTypeDef nvic_init;
  3. NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4); //配置第四组

  5. nvic_init.NVIC_IRQChannel = EXTI9_5_IRQn; //A5引脚嘛 选择通道5
  6. nvic_init.NVIC_IRQChannelPreemptionPriority = 0; //设置抢占优先级 0级
  7. nvic_init.NVIC_IRQChannelSubPriority = 0; //设置子优先级 0级
  8. nvic_init.NVIC_IRQChannelCmd = ENABLE; //打开NVIC优先级开关

  10. //对成员进行初始化
  11. NVIC_Init(&nvic_init);
复制代码

4.编写中断服务函数
当按键从高电平变成低电平，也就是下降沿的时候，会触发中断，然后会进入中断服务函数。然后我们在服务函数里面点灯即可。
  1. void EXTI9_5_IRQHandler(void)
  2. {
  3.         if(EXTI_GetITStatus(EXTI_Line5) != RESET) //如果发生外部中断
  4.         {
  5.                 GPIO_ResetBits(GPIOC,GPIO_Pin_13);        //开灯        LED设置低电平
  6.                 delay_ms(1000);                                                //亮灯1秒
  7.                 GPIO_SetBits(GPIOC,GPIO_Pin_13);        //关灯        LED设置高电平
  8.         }
  9.
  10.         EXTI_ClearFlag(EXTI_Line5); //清除标志位
  11. }
复制代码

代码：
key.c
main.c
  1. #include "stm32f10x.h"
  2. #include "led.h"
  3. #include "key.h"
  4. #include "delay.h"
  5. #include "exti.h"

  7. /*主函数入口*/
  8. int  main()
  9. {
  10.         LED_Init(); //LED初始化
  11.         KEY_Init(); //按键初始化
  12.         exti_Init(); //外部中断初始化
  13.         GPIO_SetBits(GPIOC,GPIO_Pin_13);        //LED设置高电平
  14.         GPIO_SetBits(GPIOA,GPIO_Pin_5);                //按键设置高电平
  15.
  16.         while(1)
  17.         {

  19.         }


  22. }

  24. /*外部中断服务函数*/
  25. void EXTI9_5_IRQHandler(void)
  26. {
  27.         if(EXTI_GetITStatus(EXTI_Line5) != RESET) //如果发生外部中断
  28.         {
  29.                 GPIO_ResetBits(GPIOC,GPIO_Pin_13);        //开灯        LED设置低电平
  30.                 delay_ms(1000);                                                //亮灯1秒
  31.                 GPIO_SetBits(GPIOC,GPIO_Pin_13);        //关灯        LED设置高电平
  32.         }
  33.
  34.         EXTI_ClearFlag(EXTI_Line5); //清除标志位
  35. }
复制代码
  1. #include "stm32f10x.h"
  2. #include "key.h"

  4. /*按键初始化函数*/
  5. void KEY_Init(void)
  6. {
  7.         //1.打开控制GPIOA的时钟(APB2)
  8.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  9.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);         //复用 用作外部中断
  10.         GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource5); //设置A5引脚为 外部中断引脚
  11.
  12.         //2.配置结构体
  13.         GPIO_InitTypeDef key_init;
  14.         key_init.GPIO_Pin   = GPIO_Pin_5;              //GPIOC13引脚
  15.         key_init.GPIO_Mode  = GPIO_Mode_IPU;         //上拉输入
  16.         //led_init.GPIO_Speed = GPIO_Speed_10MHz; //10MHz
  17.
  18.         //3.对成员进行初始化
  19.         GPIO_Init(GPIOA, &key_init);
  20. }
复制代码

exti.c
  1. #include "stm32f10x.h"
  2. #include "exti.h"


  5. void exti_Init()
  6. {
  7.         //4.配置EXTI外部中断结构体
  8.         EXTI_InitTypeDef exti_init;
  9.
  10.         exti_init.EXTI_Line = EXTI_Line5;                         //A5引脚
  11.         exti_init.EXTI_Mode = EXTI_Mode_Interrupt;         //中断模式
  12.         exti_init.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
  13.         exti_init.EXTI_LineCmd = ENABLE;                         //打开外部中断开关
  14.
  15.         //对成员进行初始化
  16.         EXTI_Init(&exti_init);
  17.
  18.
  19.         //5.配置NVIC优先级结构体
  20.         NVIC_InitTypeDef nvic_init;
  21.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4); //配置第四组
  22.
  23.
  24.         nvic_init.NVIC_IRQChannel = EXTI9_5_IRQn; //通道5
  25.         nvic_init.NVIC_IRQChannelPreemptionPriority = 0; //设置抢占优先级 0级
  26.         nvic_init.NVIC_IRQChannelSubPriority = 0; //设置子优先级 0级
  27.         nvic_init.NVIC_IRQChannelCmd = ENABLE; //打开NVIC优先级开关
  28.
  29.         //对成员进行初始化
  30.         NVIC_Init(&nvic_init);
  31. }
复制代码

delay.c
  1. #include "stm32f10x.h"
  2. #include "delay.h"

  4. void delay_ms(uint16_t time)
  5. {
  6.         uint16_t i = 0;
  7.         while(time--)
  8.         {
  9.                 i = 10000;
  10.                 while(i--);
  11.         }
  12. }
复制代码

————————————————
转载：皮卡丘吉尔
