一、开发环境以及要求
1.开发板 NUCLEO-F767ZI



2.STM32CubeMX Version 6.1.1
3.MDK-ARM
二、简单的LED入门项目
1.STM32CubeMX配置
选择这个开发板对应的选择界面



选择之后，它会提示按照默认的模式进行配置项目文件，我们点OK即可。
在UM1974 文档中的 6.8 OSC clock 一章中有说明。

MCO from ST-LINK (Default): MCO output of ST-LINK is used as input
clock. This frequency cannot be changed, it is fixed at 8 MHz and
connected to the PF0/PH0-OSC_IN of STM32 microcontroller.

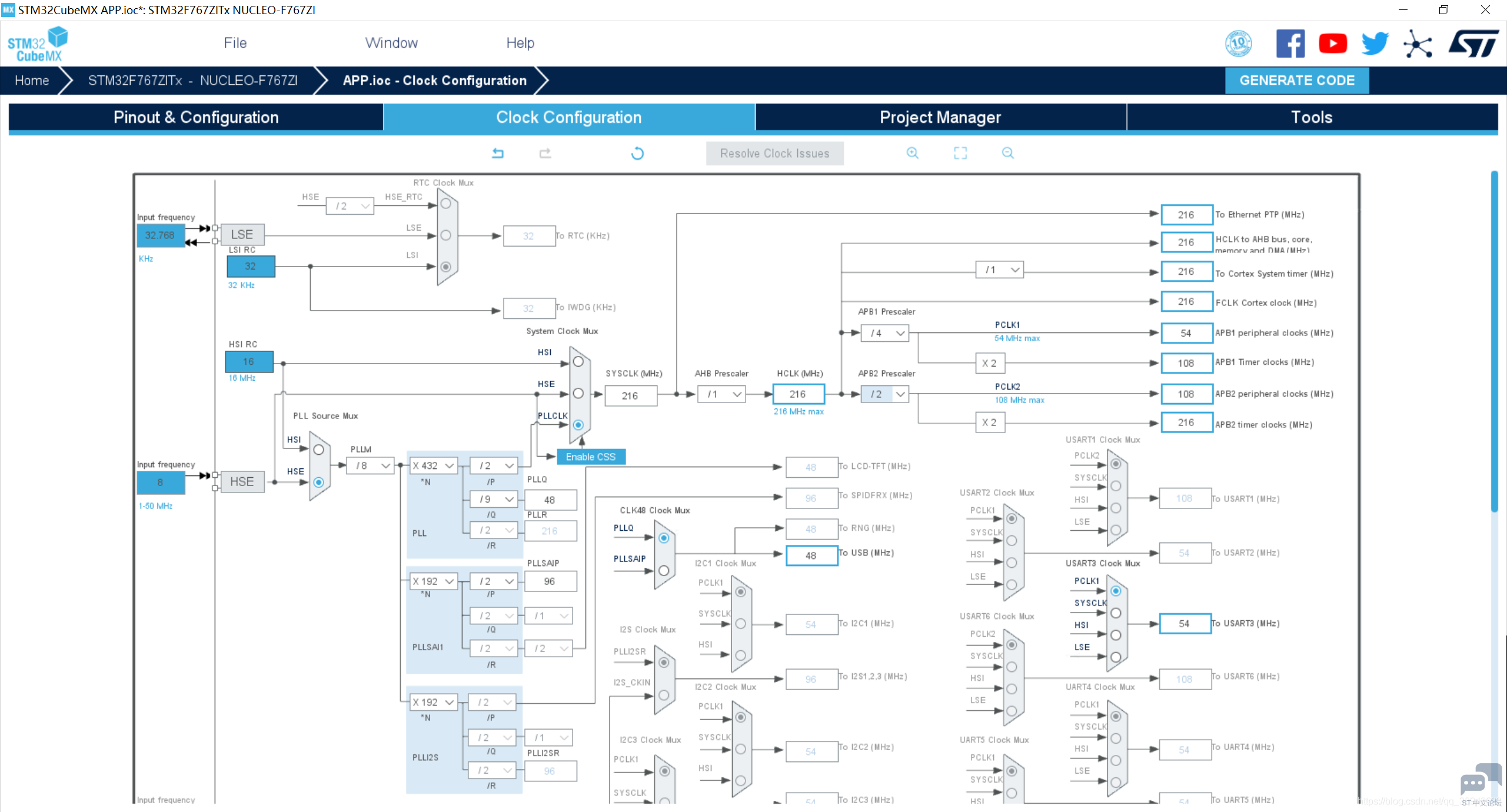

板载了一个ST-LINK V2.1，这颗F767芯片的输入时钟是由ST-LINK的MCO提供的。此处我们要修改一下RCC的配置选项，使得主频达到最高。

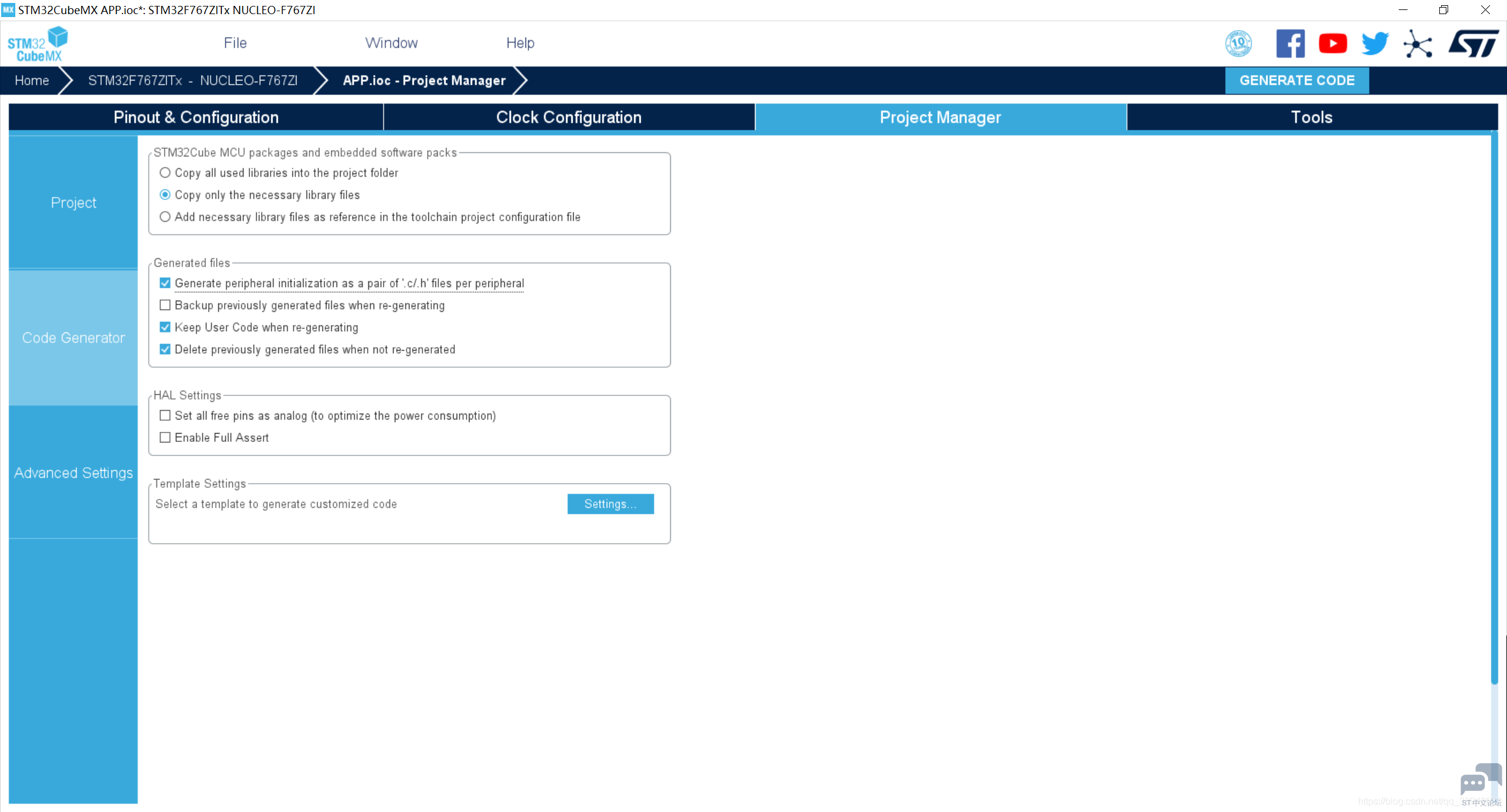

其他的暂时可以不用修改。然后进入项目配置页面，设置一下以生成MDK-ARM的工程文件，然后以单个文件的形式生成各个驱动。



然后就可以点击右上角的 GENERATE CODE 生成项目文件。

2.MDK-ARM 代码编写

1. int main(void)

2. {

3.   /* USER CODE BEGIN 1 */

4.

5.   /* USER CODE END 1 */

6.

7.   /* MCU Configuration--------------------------------------------------------*/

8.

9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

10.   HAL_Init();

11.

12.   /* USER CODE BEGIN Init */

13.

14.   /* USER CODE END Init */

15.

16.   /* Configure the system clock */

17.   SystemClock_Config();

18.

19.   /* USER CODE BEGIN SysInit */

20.

21.   /* USER CODE END SysInit */

22.

23.   /* Initialize all configured peripherals */

24.   MX_GPIO_Init();

25.   //MX_ETH_Init();

26.   MX_USART3_UART_Init();

27.   MX_USB_OTG_FS_PCD_Init();

28.   /* USER CODE BEGIN 2 */

29.

30.   /* USER CODE END 2 */

31.

32.   /* Infinite loop */

33.   /* USER CODE BEGIN WHILE */

34.   while (1)

35.   {

36.     HAL_GPIO_TogglePin(LD1_GPIO_Port,LD1_Pin);

37.     HAL_GPIO_TogglePin(LD2_GPIO_Port,LD2_Pin);

38.     HAL_GPIO_TogglePin(LD3_GPIO_Port,LD3_Pin);

39.     HAL_Delay(100);

40.     /* USER CODE END WHILE */

41.

42.     /* USER CODE BEGIN 3 */

43.   }

44.   /* USER CODE END 3 */

45. }

复制代码

此处需要把 MX_ETH_Init(); 注释掉，不然需要插入网线才能往下跑。
下载代码，复位一下，就能看到三个LED在闪烁了。

————————————————
