一、前言
使用c语言时，要用到的一个很重要的就是栈，所以我们要在汇编中就设置好栈；
而对于当下的stm32f103来说，我们可以在0x08000000处写入栈顶地址，也可以在汇编程序中使用指令设置SP

二、在MDK中实现
修改start.s，在0x08000000处写入栈顶地址，如下所示：

1. Stack_Size      EQU     0x00000400                                  ;定义堆栈大小为1024byte

2.                                 AREA    STACK, NOINIT, READWRITE, ALIGN=3  ;定义一个数据段,标记为STACK，即栈，不写入初始值初，对RAM来说，即初始化为0，8字节对齐

3. Stack_Mem                SPACE        Stack_Size                                    ;保留Stack_Size大小的栈空间

4. __initial_sp                                                                                  ;标号，代表堆栈顶部地址，后面有用

5.

6.                 PRESERVE8                                                        ;指示编译器8字节对齐

7.                 THUMB                                                                ;指示编译器以后的指令为THUMB指令

8.

9.

10. ; Vector Table Mapped to Address 0 at Reset

11.                                 AREA    RESET, CODE, READONLY                ;定义只读数据段，标记为RESET，其实放在CODE区，位于0地址

12.                                 EXPORT  __Vectors                                        ;在程序中声明一个全局的标号__Vectors，该标号可在其他的文件中引用

13.

14. __Vectors       DCD     __initial_sp                            ;当前地址写入一个字(32bit)数据，值为__initial_sp指向的地址值，即栈顶地址

15.                 DCD     Reset_Handler                      ;当前地址写入一个字(32bit)数据，值为Reset_Handler指向的地址值，即程序入口地址

16.

17.                                 AREA    |.text|, CODE, READONLY                ;定义代码段，标记为.text

18.

19. ; Reset handler        ;利用PROC、ENDP这一对伪指令把程序段分为若干个过程，使程序的结构加清晰

20. Reset_Handler   PROC                                                                ;过程的开始

21.                                 EXPORT  Reset_Handler        [WEAK]                ;[WEAK] 弱定义，意思是如果在别处也定义该标号(函数)，在链接时用别处的地址。

22.                                 IMPORT  led                                                        ;通知编译器要使用的标号在其他文件

23.                                 BL                led                                                 ;跳转去执行led函数

24.                                 B                .                                                        ;原地跳转，即处于循环状态

25.                                 ENDP

26.

27.                 ALIGN                                                                 ;填充字节使地址对齐

28.                 END                                                                        ;整个汇编文件结束

复制代码

在汇编程序中使用指令设置SP，如下所示：

1.                PRESERVE8                                                        ;指示编译器8字节对齐

2.                 THUMB                                                                ;指示编译器以后的指令为THUMB指令

3.

4.

5. ; Vector Table Mapped to Address 0 at Reset

6.                                 AREA    RESET, CODE, READONLY                ;定义只读数据段，标记为RESET，其实放在CODE区，位于0地址

7.                                 EXPORT  __Vectors                                        ;在程序中声明一个全局的标号__Vectors，该标号可在其他的文件中引用

8.

9. __Vectors       DCD     0                                                    ;当前地址写入一个字(32bit)数据，值应该为栈顶地址

10.                 DCD     Reset_Handler                      ;当前地址写入一个字(32bit)数据，值为Reset_Handler指向的地址值，即程序入口地址

11.

12.                                 AREA    |.text|, CODE, READONLY                ;定义代码段，标记为.text

13.

14. ; Reset handler        ;利用PROC、ENDP这一对伪指令把程序段分为若干个过程，使程序的结构加清晰

15. Reset_Handler   PROC                                                                ;过程的开始

16.                                 EXPORT  Reset_Handler        [WEAK]                ;[WEAK] 弱定义，意思是如果在别处也定义该标号(函数)，在链接时用别处的地址。

17.                                 IMPORT  led                                                        ;通知编译器要使用的标号在其他文件

18.                                 LDR SP, =(0x20000000+0x400)                        ;设置栈顶地址为0x20000400

19.                                 BL                led                                                 ;跳转去执行led函数

20.                                 B                .                                                        ;原地跳转，即处于循环状态

21.                                 ENDP

22.

23.                 ALIGN                                                                 ;填充字节使地址对齐

24.                 END                                                                        ;整个汇编文件结束

复制代码

然后新建led.c文件，如下所示

1. int delay(int ndelay)

2. {

3.         volatile int n = ndelay;

4.         while(n--);

5.

6.         return 0;

7. }

8.

9. int led(void)

10. {

11.         unsigned int *pReg;

12.

13.         /* 1、使能GPIOB */

14.         pReg = (unsigned int *)(0x40021000 + 0x18);

15.         *pReg |= (1<<3);

16.

17.         /* 2、设置GPIOB5为输出引脚 */

18.         pReg = (unsigned int *)(0x40010C00 + 0x00);

19.         *pReg |= (1<<20);

20.

21.         pReg = (unsigned int *)(0x40010C00 + 0x0C);

22.

23.         while (1)

24.         {

25.                 /* 3、设置GPIOB5输出1 */

26.                 *pReg |= (1<<5);

27.

28.                 delay(1000000);

29.

30.                 /* 4、设置GPIOB5输出0 */

31.                 *pReg &= ~(1<<5);

32.

33.                 delay(1000000);

34.         }

35. }

复制代码

编译链接烧写到开发板，可以看到LED闪烁



三、在GCC中实现
修改start.s如下所示：

1.   .syntax unified                   /* 指明当前汇编文件的指令是ARM和THUMB通用格式 */

2.   .cpu cortex-m3                    /* 指明cpu核为cortex-m3 */

3.   .fpu softvfp                      /* 软浮点 */

4.   .thumb                            /* thumb指令 */

5.

6. .global  _start                     /* .global表示Reset_Handler是一个全局符号 */

7.

8. .word 0x00000000                    /* 当前地址写入一个字(32bit)数据，值为0x00000000，实际上应为栈顶地址 */

9. .word _start+1                      /* 当前地址写入一个字(32bit)数据, 值为_reset标号代表的地址+1，即程序入口地址*/

10.

11. _start:                             /* 标签_start，汇编程序的默认入口是_start */

12.     /* 1、设置栈 */

13.     LDR SP, =(0x20000000+0x400)

14.     /* 2、跳转到led函数 */

15.     BL led

16.     /* 3、原地循环 */

17.     B .

复制代码

使用同样的led.c文件，如下所示

1. int delay(int ndelay)

2. {

3.         volatile int n = ndelay;

4.         while(n--);

5.

6.         return 0;

7. }

8.

9. int led(void)

10. {

11.         unsigned int *pReg;

12.

13.         /* 1、使能GPIOB */

14.         pReg = (unsigned int *)(0x40021000 + 0x18);

15.         *pReg |= (1<<3);

16.

17.         /* 2、设置GPIOB5为输出引脚 */

18.         pReg = (unsigned int *)(0x40010C00 + 0x00);

19.         *pReg |= (1<<20);

20.

21.         pReg = (unsigned int *)(0x40010C00 + 0x0C);

22.

23.         while (1)

24.         {

25.                 /* 3、设置GPIOB5输出1 */

26.                 *pReg |= (1<<5);

27.

28.                 delay(1000000);

29.

30.                 /* 4、设置GPIOB5输出0 */

31.                 *pReg &= ~(1<<5);

32.

33.                 delay(1000000);

34.         }

35. }

复制代码

再修改Makefile如下，注意要有-mcpu=cortex-m3 -mthumb参数，这个很重要

1. all : start.S led.c

2.         arm-none-eabi-gcc -mcpu=cortex-m3 -mthumb -c start.s -o start.o

3.         arm-none-eabi-gcc -mcpu=cortex-m3 -mthumb -c led.c -o led.o

4.         arm-none-eabi-ld  start.o led.o -Ttext 0X8000000 -o led.elf

5.         arm-none-eabi-objcopy led.elf -O ihex led.hex

6.         arm-none-eabi-objcopy led.elf -O binary -S led.bin

7.         arm-none-eabi-objdump -D -m cortex-m3 led.elf > led.dis

8.

9. clean:

10.         rm -rf *.o led.elf led.hex led.bin led.dis

复制代码

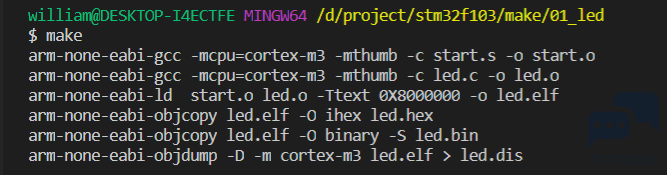

使用make执行后如下


编译烧录后可以看到LED闪烁



四、优化Makefile
可以将Makefile优化为如下所示

1. TARGET = led

2.

3. OBJECTS = start.o led.o

4.

5. CPU = -mcpu=cortex-m3

6. MCU = $(CPU) -mthumb

7.

8. CFLAGS = $(MCU) -Wall

9.

10. all : $(TARGET).elf $(TARGET).hex $(TARGET).bin $(TARGET).dis

11.         arm-none-eabi-size [        DISCUZ_CODE_6        ]lt;

12.

13. %.o: %.c

14.         arm-none-eabi-gcc -c $(CFLAGS)  [        DISCUZ_CODE_6        ]lt; -o $@

15.

16. %.o: %.s

17.         arm-none-eabi-gcc -c $(CFLAGS)  [        DISCUZ_CODE_6        ]lt; -o $@

18.

19. $(TARGET).elf: $(OBJECTS)

20.         arm-none-eabi-ld  $(OBJECTS) -Ttext 0X8000000 -o $@

21.

22. %.hex: %.elf

23.         arm-none-eabi-objcopy -O ihex [        DISCUZ_CODE_6        ]lt; $@

24.

25. %.bin: %.elf

26.         arm-none-eabi-objcopy -O binary -S [        DISCUZ_CODE_6        ]lt; $@

27.

28. %.dis: %.elf

29.         arm-none-eabi-objdump -D -m cortex-m3 [        DISCUZ_CODE_6        ]lt; > $@

30.

31. clean:

32.         rm -rf *.o led.elf led.hex led.bin led.dis

复制代码

————————————————
转载：Willliam_william
