一、CubeMX的配置

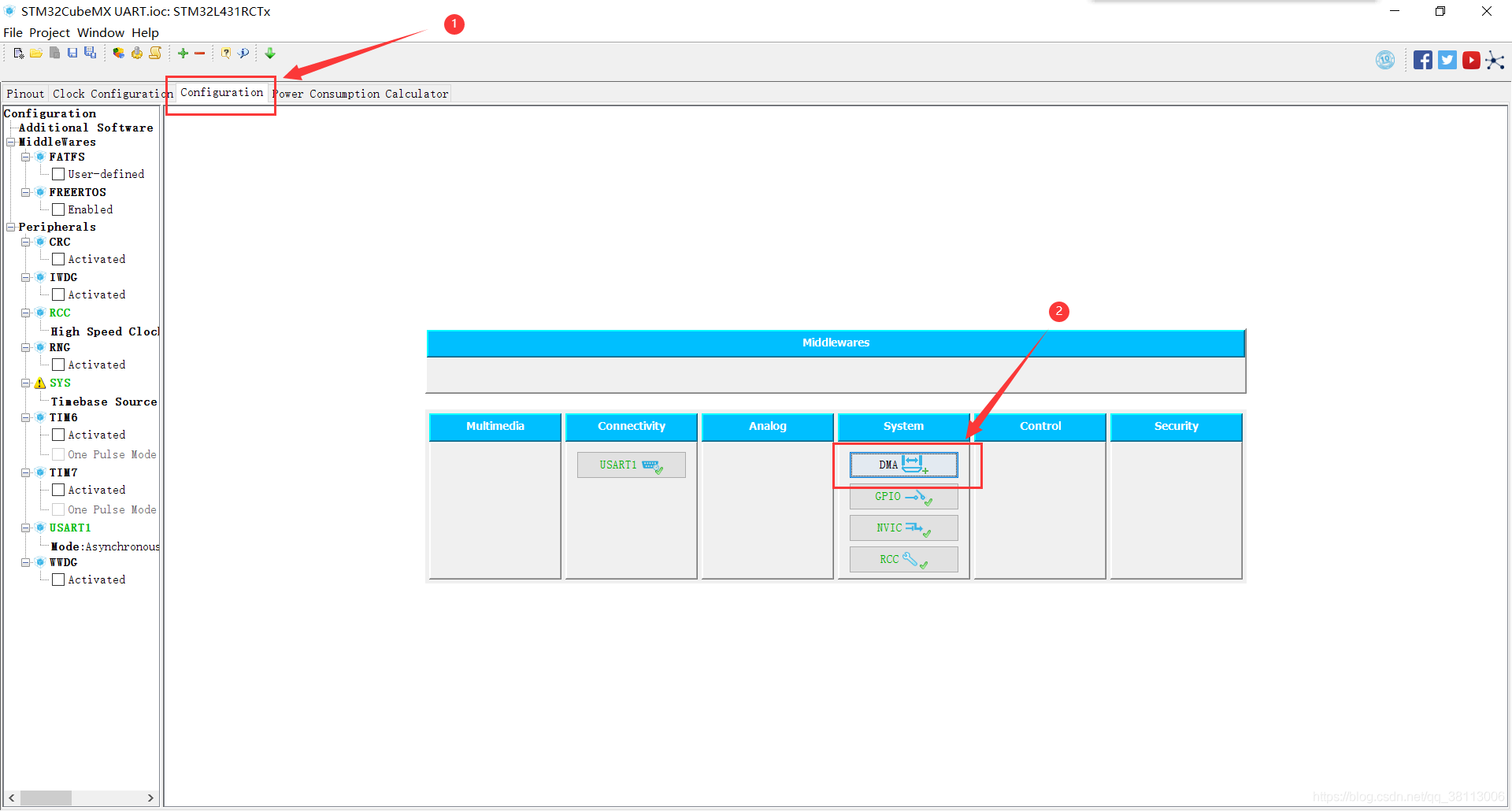

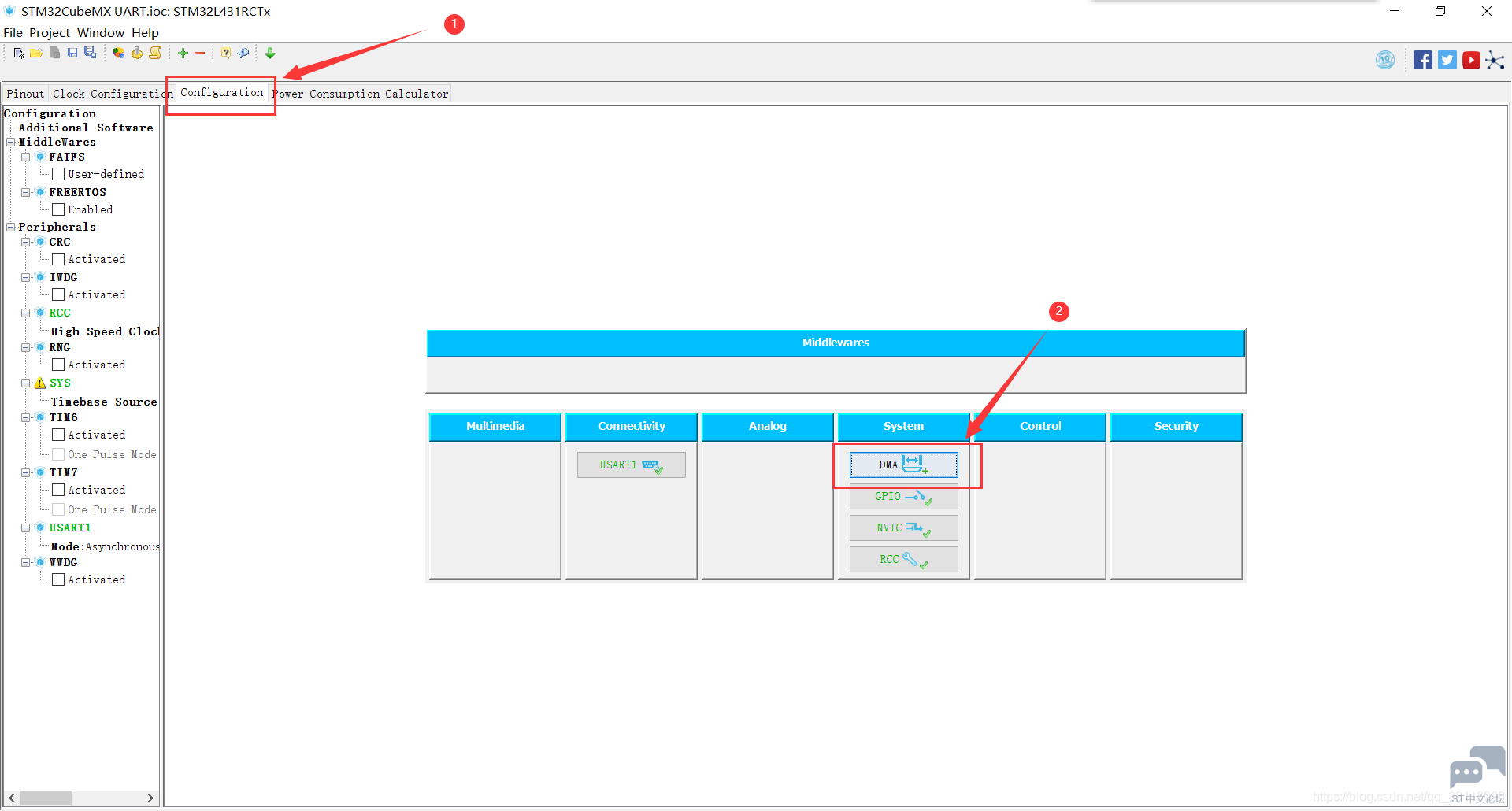

依次点击Configuration->DMA即可进入DMA口详细配置界面。

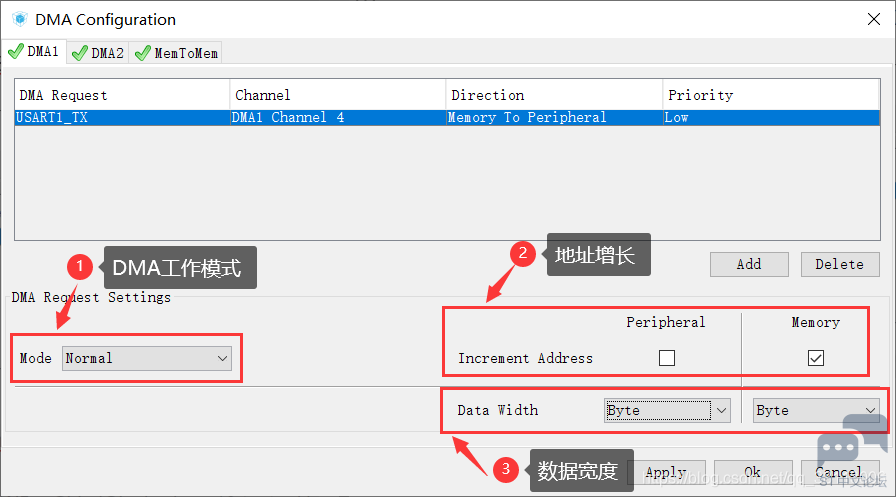

点击【Add】添加DMA传输请求，然后选择USART1_TX请求；



其他设置如下即可

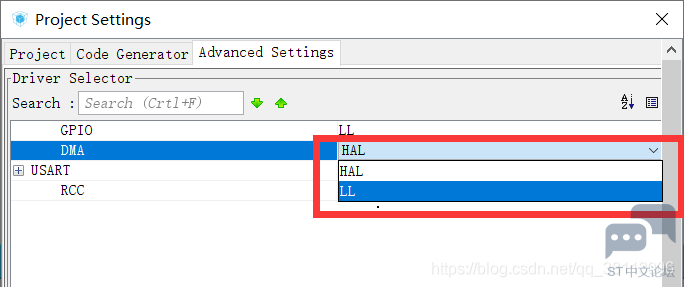

然后依旧是工程设置里，将HAL改成HAL

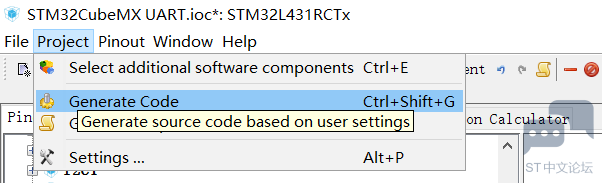

然后便可以生成代码



二、用户代码修改

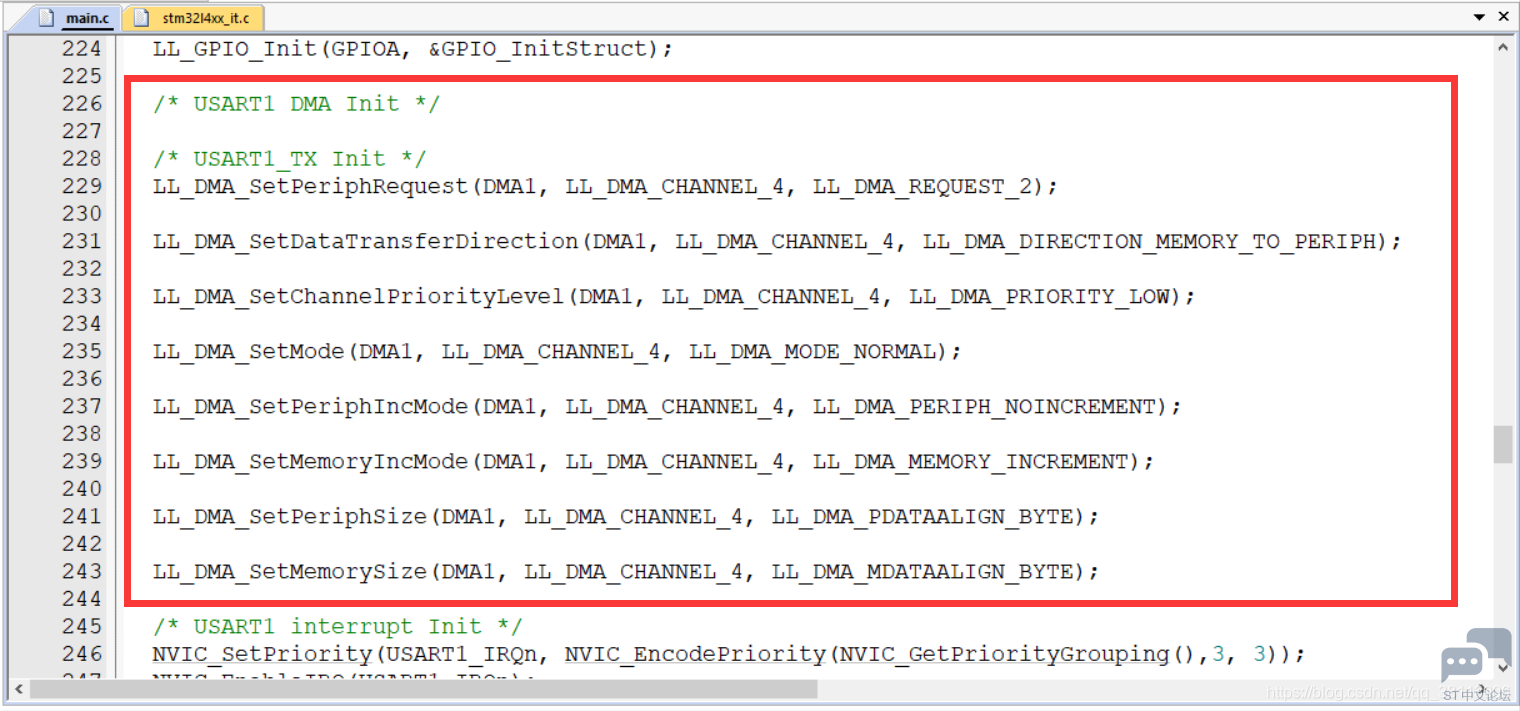

代码生成后打开工程，我们可以看到，在static void MX_USART1_UART_Init(void)函数中多了这些和USART_TX的DMA相关配置代码

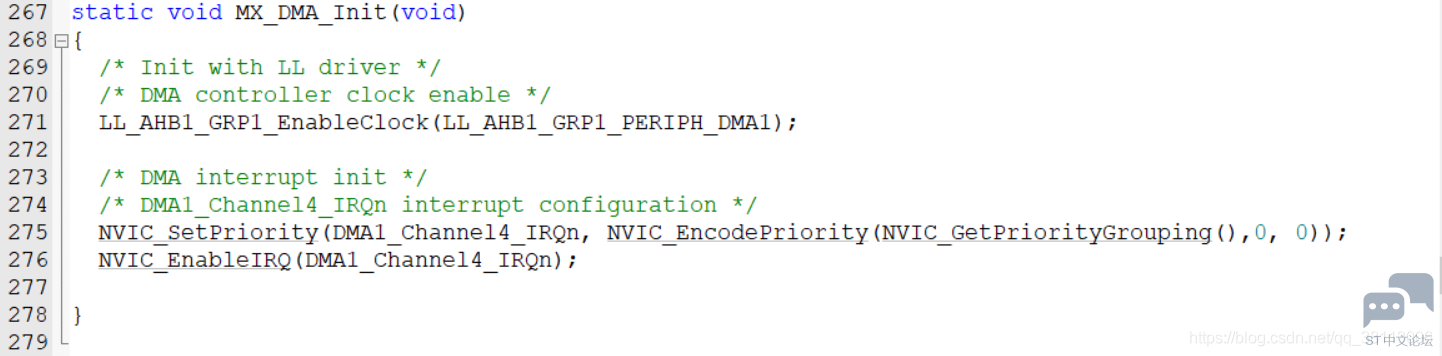

然后我们将其复制，在usart.c文件中添加static void USART1_DMA_Init(void)函数并粘贴，另外将static void MX_DMA_Init(void) 函数中的DMA时钟使能代码复制到USART1_DMA_Init()函数头部；



另外添加外设和内存地址设置函数到USART1_DMA_Init()函数中，得到

1. //USART1_TX DMA Init

2. static void USART1_DMA_Init(void)

3. {

4.         //使能DMA1时钟

5.         LL_AHB1_GRP1_EnableClock(LL_AHB1_GRP1_PERIPH_DMA1);

6.         //DMA1通道4选择为USART1_TX请求

7.         LL_DMA_SetPeriphRequest(DMA1, LL_DMA_CHANNEL_4, LL_DMA_REQUEST_2);

8.         //数据传输方向为存储器到外设

9.         LL_DMA_SetDataTransferDirection(DMA1, LL_DMA_CHANNEL_4, LL_DMA_DIRECTION_MEMORY_TO_PERIPH);

10.         //通道优先级

11.         LL_DMA_SetChannelPriorityLevel(DMA1, LL_DMA_CHANNEL_4, LL_DMA_PRIORITY_LOW);

12.         //不执行循环操作

13.         LL_DMA_SetMode(DMA1, LL_DMA_CHANNEL_4, LL_DMA_MODE_NORMAL);

14.         //不执行外设地址增量操作

15.         LL_DMA_SetPeriphIncMode(DMA1, LL_DMA_CHANNEL_4, LL_DMA_PERIPH_NOINCREMENT);

16.         //执行存储器地址增量操作

17.         LL_DMA_SetMemoryIncMode(DMA1, LL_DMA_CHANNEL_4, LL_DMA_MEMORY_INCREMENT);

18.         //外设数据宽度

19.         LL_DMA_SetPeriphSize(DMA1, LL_DMA_CHANNEL_4, LL_DMA_PDATAALIGN_BYTE);

20.         //存储器数据宽度

21.         LL_DMA_SetMemorySize(DMA1, LL_DMA_CHANNEL_4, LL_DMA_MDATAALIGN_BYTE);

22.         //DMA内存基地址

23.         LL_DMA_SetMemoryAddress(DMA1, LL_DMA_CHANNEL_4,(u32)USART1_TX_BUF);

24.         //DMA外设基地址

25.         LL_DMA_SetPeriphAddress(DMA1, LL_DMA_CHANNEL_4,(u32)&USART1->TDR);

26. }

复制代码

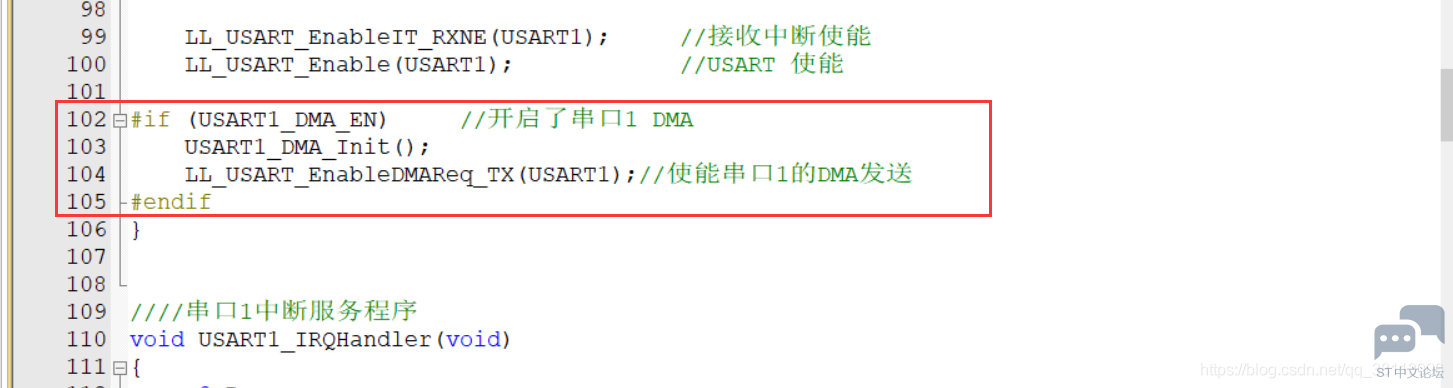

然后将其添加到uart_init()函数中，并添加串口1的DMA发送使能函数，如下图

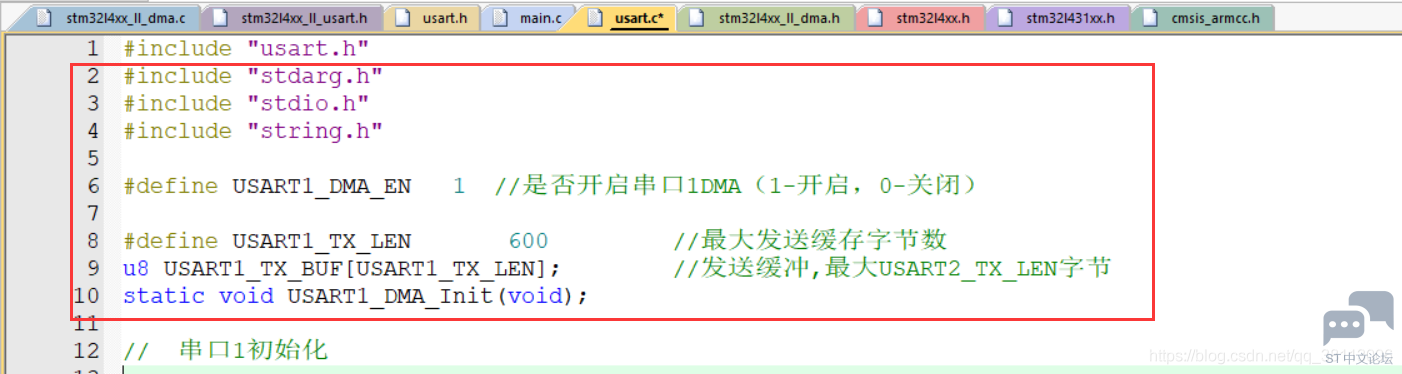

可见，我们需要声明USART1_DMA_EN，我们在usart.c头部添加一下代码：



然后重写一个串口1打印函数：

1. //串口1,printf 函数

2. //确保一次发送数据不超过USART1_TX_LEN字节

3. void u1_printf(char* fmt,...)

4. {

5.         static u8 first = 1;

6.         u16 i;

7.         va_list ap;

8.         va_start(ap,fmt);

9.

10.         if(first == 0)

11.                 while(LL_DMA_IsActiveFlag_TC4(DMA1) == RESET);        //等待通道4传输完成

12.         else

13.                 first = 0;

14.

15.         vsprintf((char*)USART1_TX_BUF,fmt,ap);

16.         va_end(ap);

17.         USART1_TX_BUF[USART1_TX_LEN-1] = '\0';

18.         i=strlen((const char*)USART1_TX_BUF);                //此次发送数据的长度

19.

20.         LL_DMA_ClearFlag_TC4(DMA1);        //清除通道4传输完成标志

21.         LL_DMA_DisableChannel(DMA1,LL_DMA_CHANNEL_4 );  //关闭USART1 TX DMA1 所指示的通道

22.          LL_DMA_SetDataLength(DMA1,LL_DMA_CHANNEL_4,i);        //DMA通道的DMA缓存的大小

23.          LL_DMA_EnableChannel(DMA1, LL_DMA_CHANNEL_4);  //使能USART1 TX DMA1 所指示的通道

24. }

复制代码

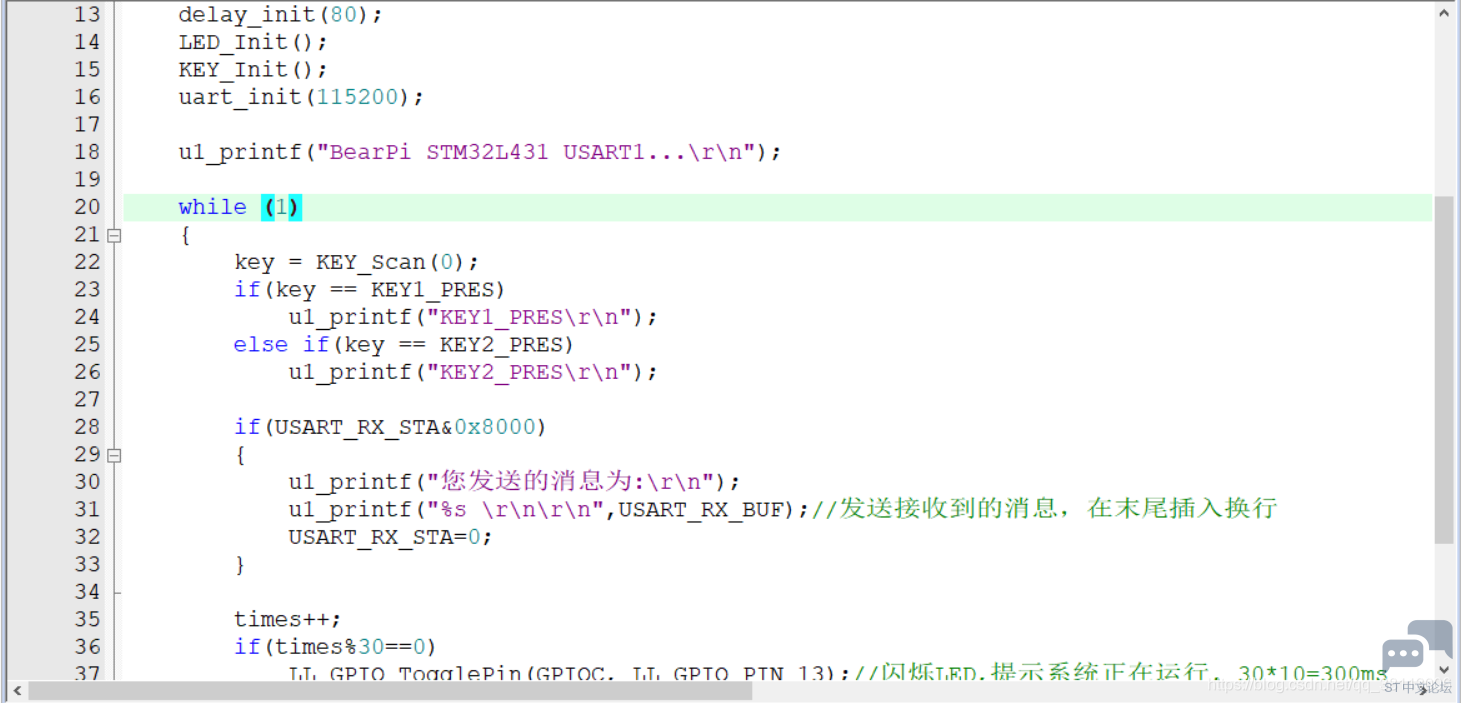

然后将主函数中的printf()换成u1_printf()

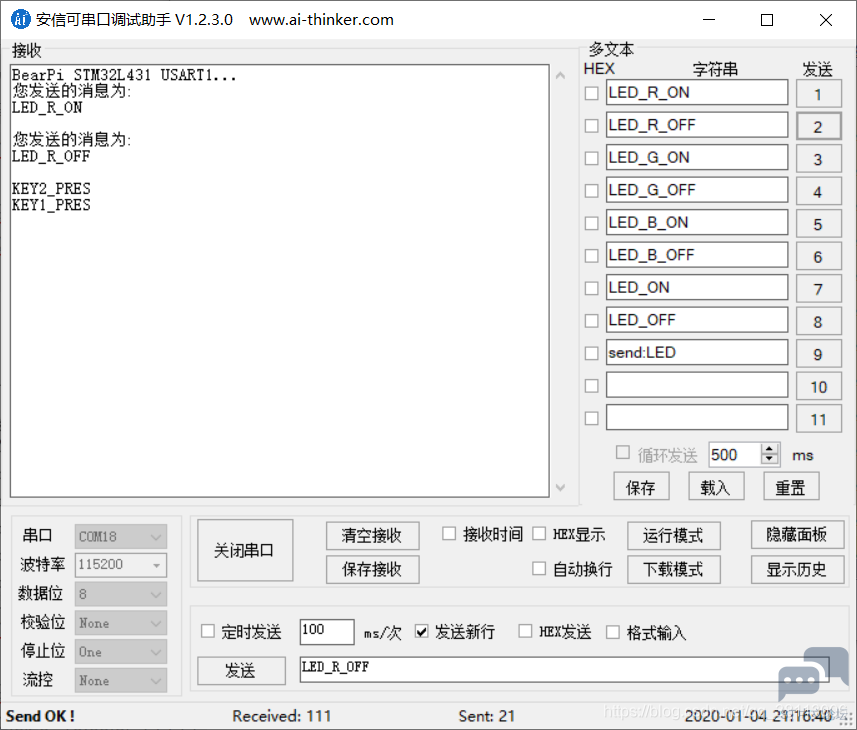

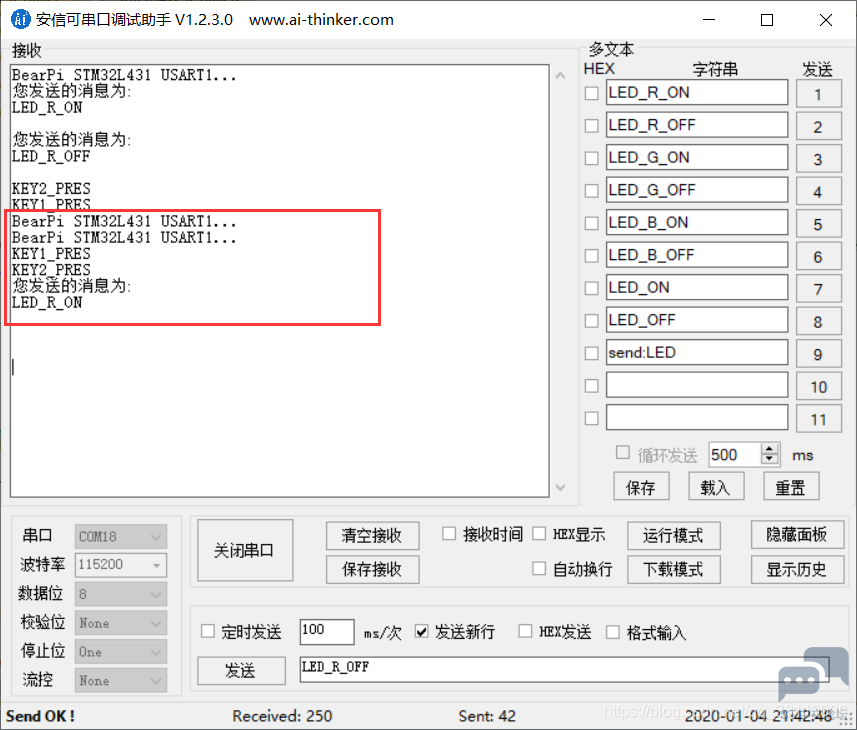

编译下载到小熊派开发板，通过串口调试助手可以看到



三、代码的优化修改
在stm32l4xx_ll_dma.c文件中我发现了LL_DMA_DeInit()和LL_DMA_Init()两个函数，和标识外设库的及其相似，所以我想着使用这两个函数重写USART1_DMA_Init()函数，重写后如下

1. //USART1_TX DMA Init

2. static void USART1_DMA_Init(void)

3. {

4.         LL_DMA_InitTypeDef DMA_InitStructure;

5.

6.         LL_AHB1_GRP1_EnableClock(LL_AHB1_GRP1_PERIPH_DMA1);        //使能DMA1时钟

7.         LL_DMA_DeInit(DMA1,LL_DMA_CHANNEL_4);//将DMA1的通道4寄存器重设为缺省值

8.

9.         DMA_InitStructure.PeriphRequest=LL_DMA_REQUEST_2;        //选择为USART1_TX请求

10.         DMA_InitStructure.Priority=LL_DMA_PRIORITY_LOW;                //通道优先级

11.         DMA_InitStructure.Direction=LL_DMA_DIRECTION_MEMORY_TO_PERIPH;//数据传输方向为存储器到外设

12.         DMA_InitStructure.MemoryOrM2MDstAddress=(u32)USART1_TX_BUF;                //DMA内存基地址

13.         DMA_InitStructure.MemoryOrM2MDstDataSize=LL_DMA_MDATAALIGN_BYTE;//存储器数据宽度

14.         DMA_InitStructure.MemoryOrM2MDstIncMode=LL_DMA_MEMORY_INCREMENT;//执行存储器地址增量操作

15.         DMA_InitStructure.Mode=LL_DMA_MODE_NORMAL;        //正常模式，不执行循环操作

16.         DMA_InitStructure.NbData=USART1_TX_LEN;                //数据传输量

17.         DMA_InitStructure.PeriphOrM2MSrcAddress=(u32)&USART1->TDR;                        //DMA外设基地址

18.         DMA_InitStructure.PeriphOrM2MSrcDataSize=LL_DMA_PDATAALIGN_BYTE;        //外设数据宽度

19.         DMA_InitStructure.PeriphOrM2MSrcIncMode=LL_DMA_PERIPH_NOINCREMENT;        //不执行外设地址增量操作

20.         LL_DMA_Init(DMA1, LL_DMA_CHANNEL_4,&DMA_InitStructure);

21. }

复制代码

是不是有一种莫名的熟悉感。
同样，串口助手验证成功



四、源码下载
————————————————
转载：Willliam_william
