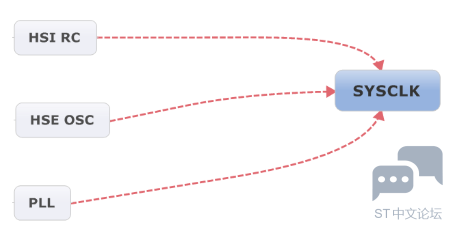

1、 SYSCLK时钟源有三个来源：HSI RC、HSE OSC、PLL。

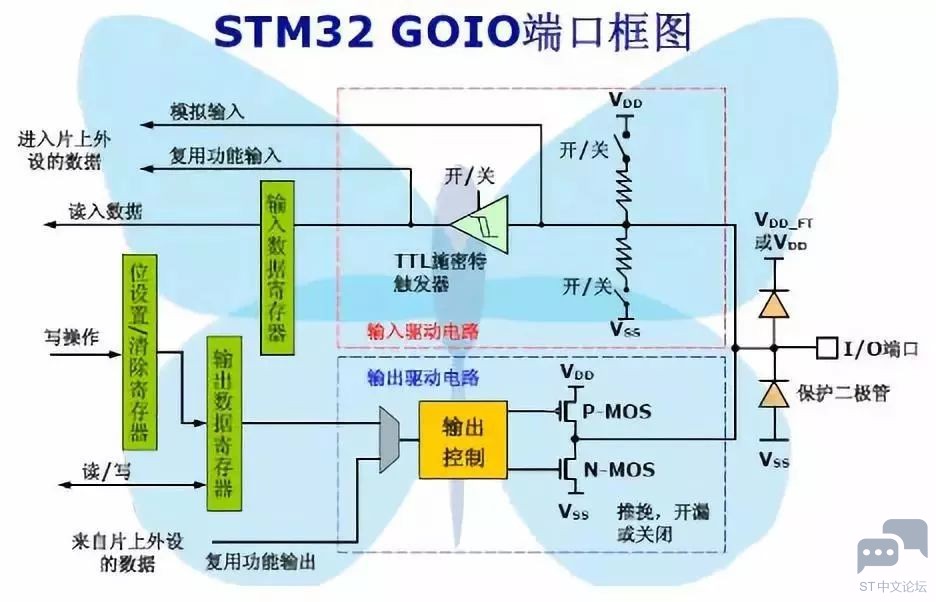

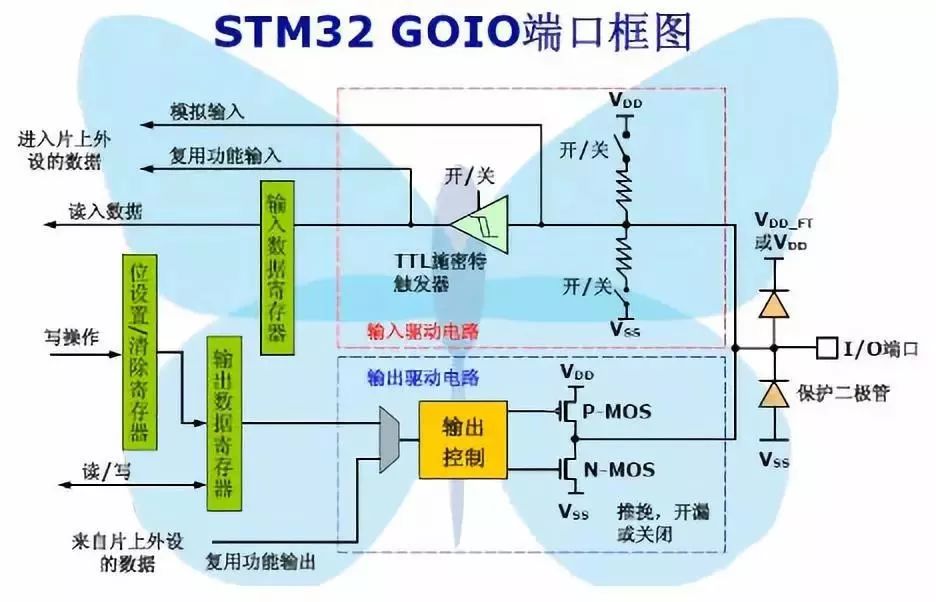

2、GOIO口貌似有两个反向串联的二极管用作钳位二极管。

3、在使用一个外设之前，必须设置寄存器RCC_AHBENR来打开该外设的时钟。

4、STM32复位有三种：系统复位、上电复位、备份区域复位。其中系统复位除了RCC_CSR中的复位标志和BKP中的数值不复位之外，其他的所有寄存器全部复位。

触发方式例如外部复位、看门狗复位、软件复位等；电源复位由于外部电源的上电/掉电复位或者待机模式返回。复位除了BKP中的寄存器值不动，其他全部复位；备份区域复位的触发源为软件复位或者VDD和VBAT全部掉电时。

5、NVIC嵌套向量中断控制器，英文为NestedVectoredInterrupt Controller。有两种优先级：抢先式优先级(可嵌套)和中断优先级(副优先级，不能嵌套)。

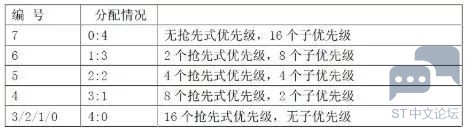

两种优先级由4位二进制位决定。分配下来有十六种情况：

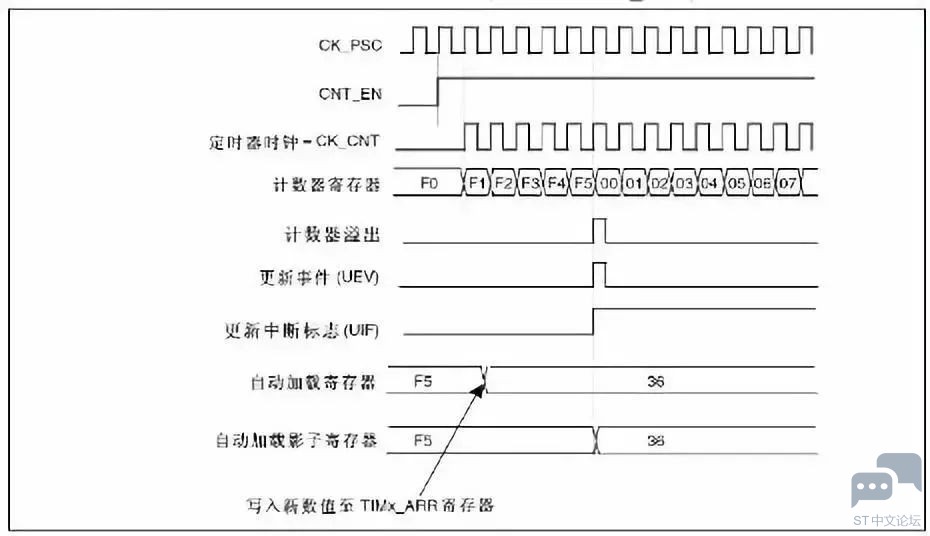

6、自动装载寄存器和影子寄存器：前者相当于51当中的溢出设定数值。而影子寄存器顾名思义是影子，就是寄存器的另一分copy。

实际起作用的是影子寄存器，而程序员操纵的则是自动装载寄存器。如果APPE位使能，表明自动装载寄存器的值在下一次更新事件发生后才写入新值。否则，写入自动装载寄存器的值会被立即更新到影子寄存器。

7、ARM公司只生产内核标准，不生产芯片。ST、TI这样的公司从ARM公司那里购买内核，然后外加自己的总线结构、外设、存储器、始终和复位、I/O后就组成了自己的芯片。

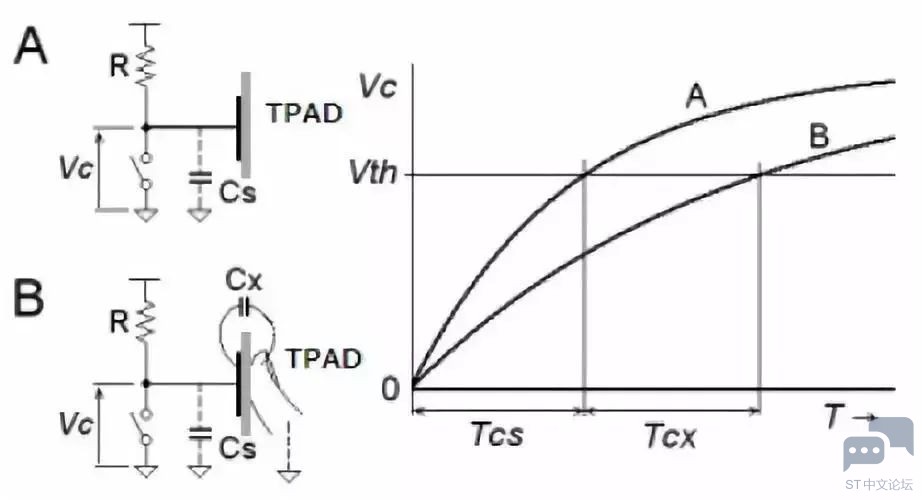

8、电容触摸屏原理：通过充放电的曲线不同来检测是否被按下。 实际的实验过程中，TPAD可以用一块覆铜区域来替代，通过电容的充放电常数来确定是否按下。

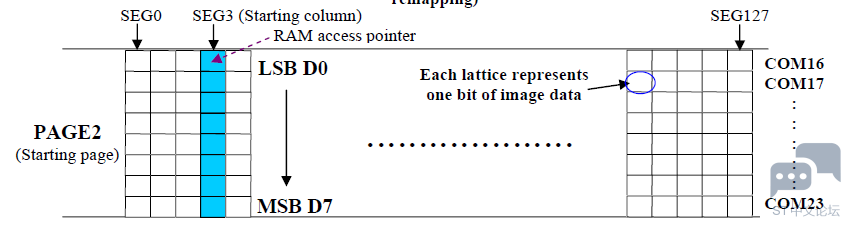

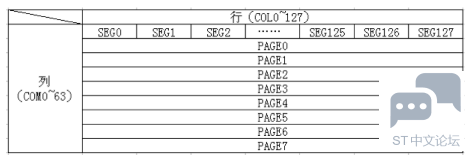

9、OLED，即有机发光二极管，又称为有机电激光显示。下图为OLED的GRAM与屏幕的对应表：

PAGE2单独列出来：

10、USART可以操纵SPI设备。不过最大频率只有4.5MHz。

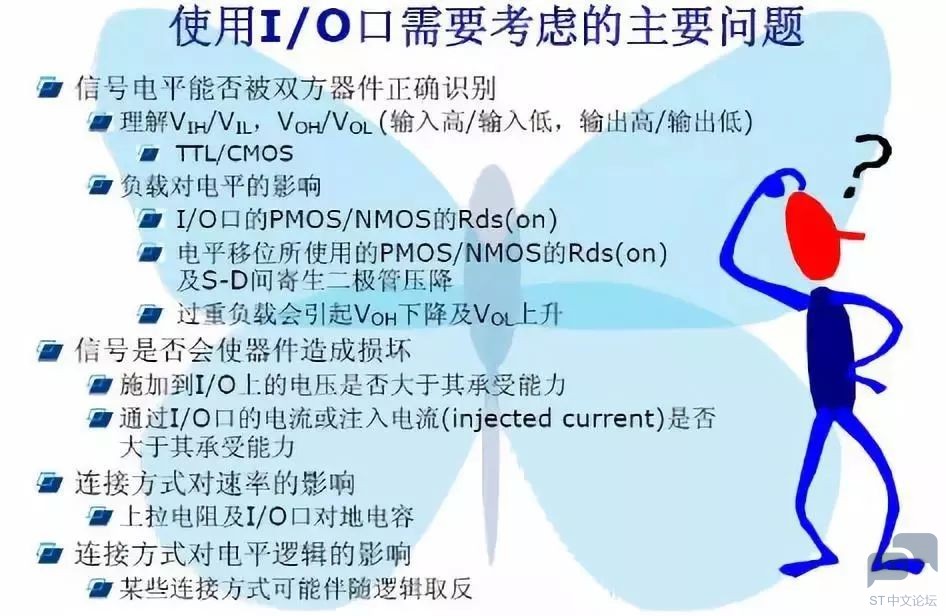

11、使用I/O口时应该注意的问题：

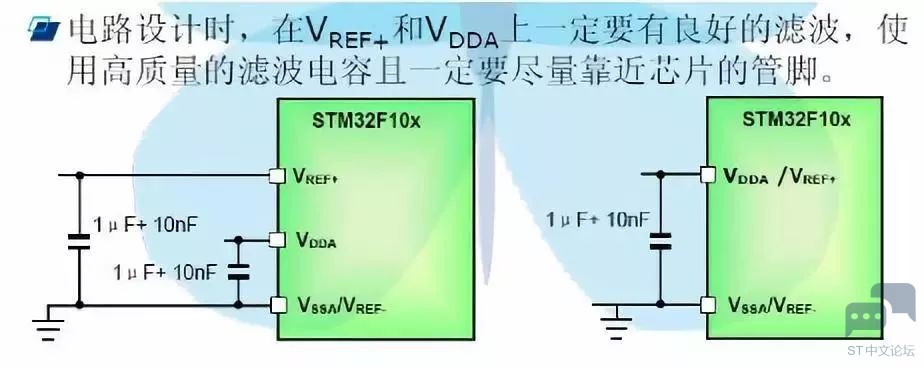

12、ADC的Vref+和Vdda与VSS，Vref-一定要加高质量的滤波电容，切靠近单片机。

13、在STM32内部，FSMC的一端通过内部高速总线AHB连接到内核Cortex－M3，另一端则是面向扩展存储器的外部总线。

内核对外部存储器的访问信号发送到AHB总线后，经过FSMC转换为符合外部存储器通信规约的信号，送到外部存储器的相应引脚，实现内核与外部存储器之间的数据交互。

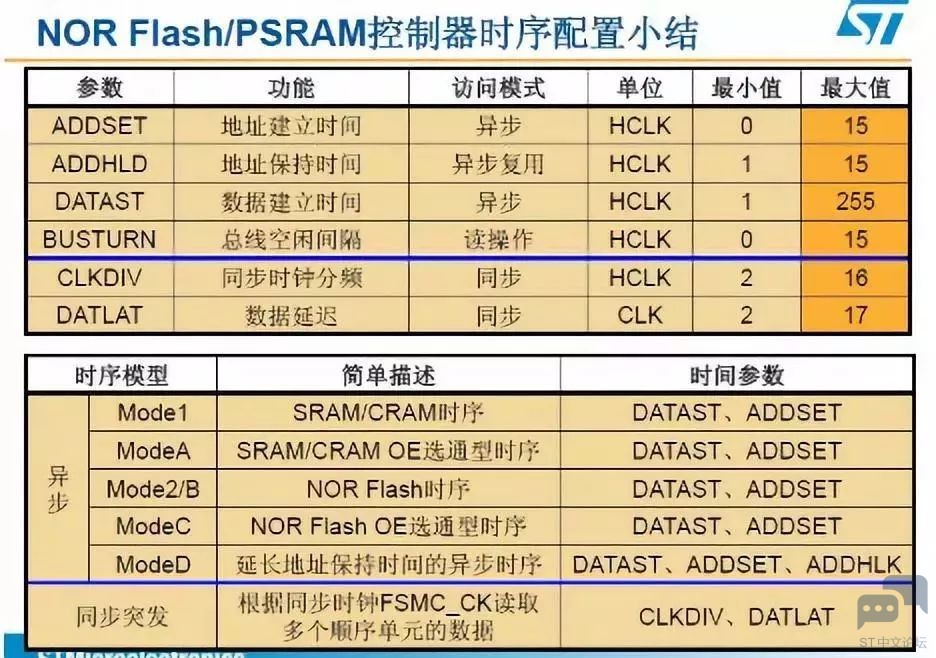

14、FSMC中的DATASET和ADDSET的设置需要参看外部存储器的时序图来确定。

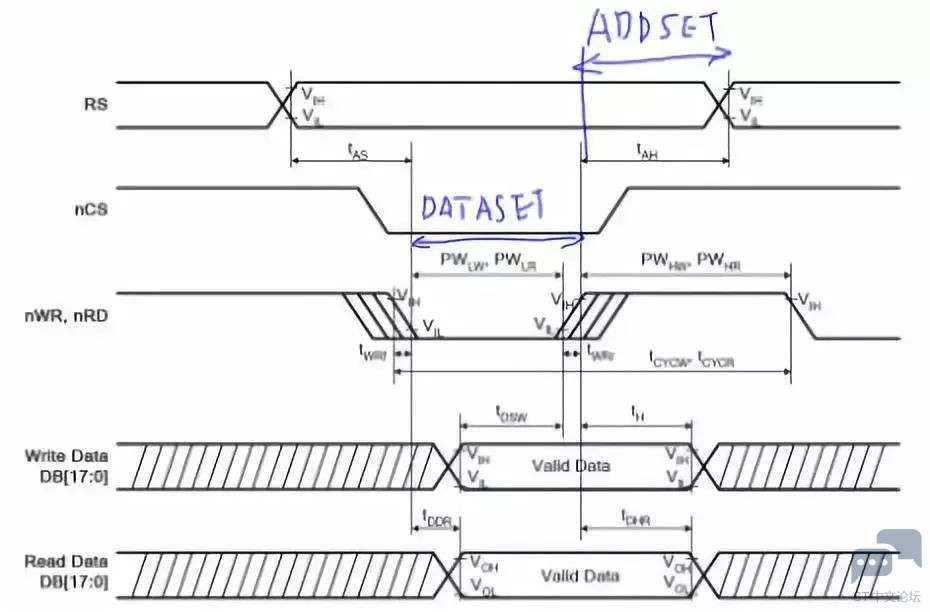

一般而言，DATASET指的是数据建立时间，也就是读/写信号开始到读/写信号停止(上升沿存储数据)的持续时间。

而ADDSET指的是地址建立时间，指的是片选之后到读/写操作之前的时间，这是针对SRAM来说的，如果操纵的是TFT，不存在地址线，所以此时的ADDSET就是读/写信号结束到RS电平的转换时间。

15

16

17、FSMC的三个配置寄存器：FSMC_BCRx(片选控制配置)、FSMC_BTRx(片选时序)、FSMC_BWTRx(片选写时序)。

18、RTC时钟配置必须要用到BKP寄存器，BKP寄存器在单片机复位、电源复位、待机唤醒模式下是不会更改值的，他的供电由VDD供电，VDD被切断后自动切换至外部的VBAT供电。

19、要修改BKP寄存器的值，必须取消其写保护的标志。BKP寄存器在上电时自动写保护。

20、stm32有三种省电模式：

• 睡眠模式，CM3内核停止，外设仍然运行
• 停止模式，所有时钟都停止
• 待机模式，1.8V内核电源关闭





三种省电模式中，耗电量从上到下依次降低，待机模式的电流仅为2uA。

21、从待机模式中唤醒单片机等效于让单片机复位，但是电源寄存器的值会有一个标志位指示单片机是被唤醒的，不是被复位的。

22、ADC的时钟不要超过14MHz，否则转换精度会下降。最大转换速率为1MHz，即转换周期为1us(14MHz，采样周期为1.5个ADC时钟)

23、Tcovn=采样时间+12.5个周期。采样时间尽量选长一点，这样精度高一些，但是转换速率下降，这也是有利必有弊。

24

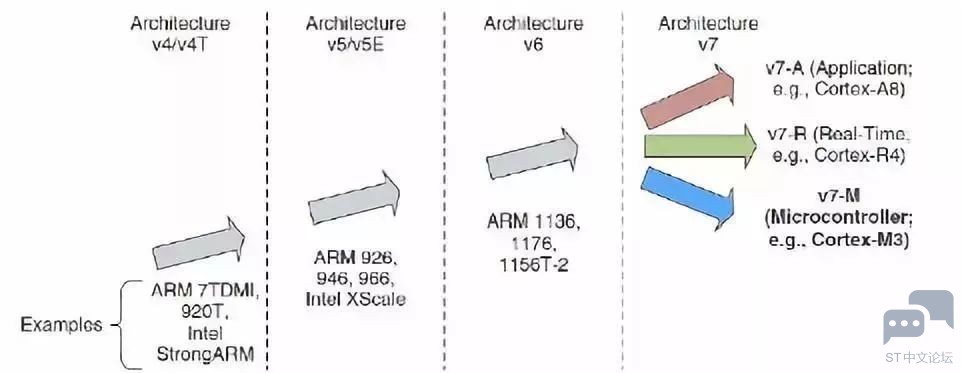

ARM处理器架构进化史

25、ARM处理器有两种状态：ARM状态和Thumb状态。

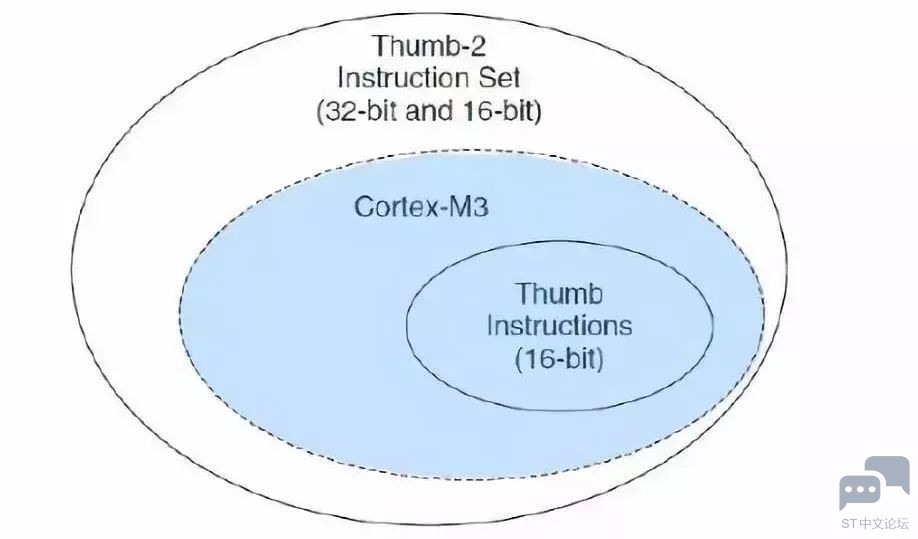

Thumb-2指令集与Thumb指令集的关系

上图图说明，Thumb2指令集做了一件很伟大的事情：将16位和32位的指令集融为一体，兼容性非常强。

26、MMU作为嵌入式处理器与应用处理器的分水岭标志à具有内存管理单元的嵌入式处理器可以定位为应用处理器。M系列和A系列的处理器的区别，在于A系列的处理器具有MMU单元可以进行内存模块的管理。

27

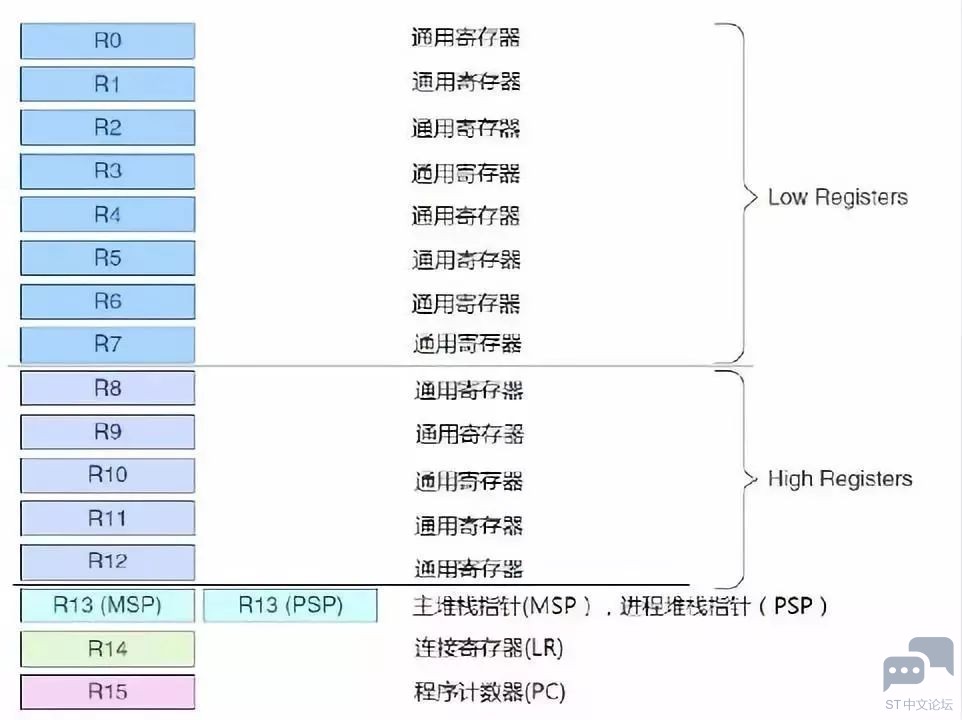

28、MSP是系统复位后使用的堆栈指针，PSP由用户的代码使用。两个堆栈指针为4字节对齐。

29、在ARM编程领域中，凡是打断程序运行的事件，统称为异常(exception)。

30、因为存在LR(链接寄存器)，所以可支持1级的子程序调用而不用压栈到内存，大大提高了运行速度。这就是说，我们在编程的时候，一级调用是不会耗费太多时间的，除非是二级调用。

31、处理器有两种操作模式：handler模式和线程模式。

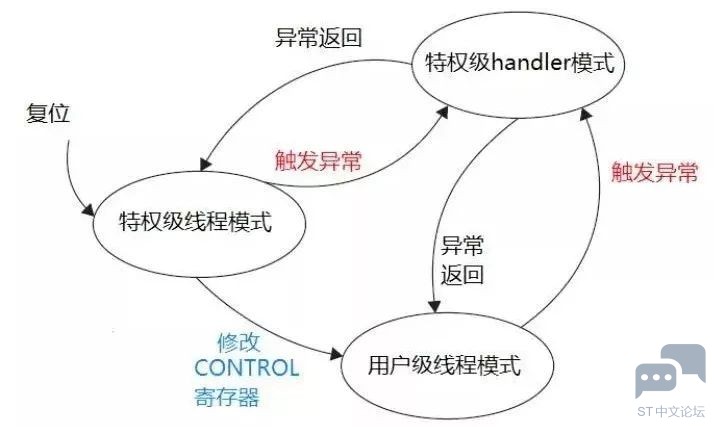

合法的操作模式转换图

处理器也有两种特权分级：特权级和用户级。上图说明：复位进入特权级线程模式，如果有异常，进入特权级的handler模式处理异常或中断例程，然后返回至特权级线程模式。通过修改CONTROL寄存器可以进入用户级线程模式。

32、两个高级定时器TIM1和TIM8是挂接在APB1总线上。

33、STM32的外部中断是以组来区分的，也就是说PA0,PB0,PC0单片机是无法区分其中哪个触发的中断à均为EXIT0线中断服务例程。

34、所以，外部中断支持16路的中断分辨率。从另一个方面来讲，我们可以设置GPIO_EXTILineConfig(GPIO_PortSourceGPIOx,GPIO_PinSourcex);来开通中断线实现组内的不同中断。

35、DAC有两个寄存器，一个是DHR（Data HoldingRegister）数据保持寄存器，一个DOR（Data Output Register）数据输出寄存器。真正起作用的是DOR寄存器，该寄存器把值给数模转换发生单元输出以VREF+为参考电压的电压值。

如果是硬件触发转换，系统将在1个ABP时钟周期后把值给DOR，如果是软件触发转换，时间为3个APB时钟周期。然后，均等待Tsetting时间（Typical为3us,Max为4us）后真正输出电压值。

36、DAC分8位模式和12位模式，其中后者可以选择左右对齐。
