导语
关键词：STM32 DMA
本次教程采用的是stm32f401ccu6 + HAL库V1.8.1（F1系列芯片兼容）

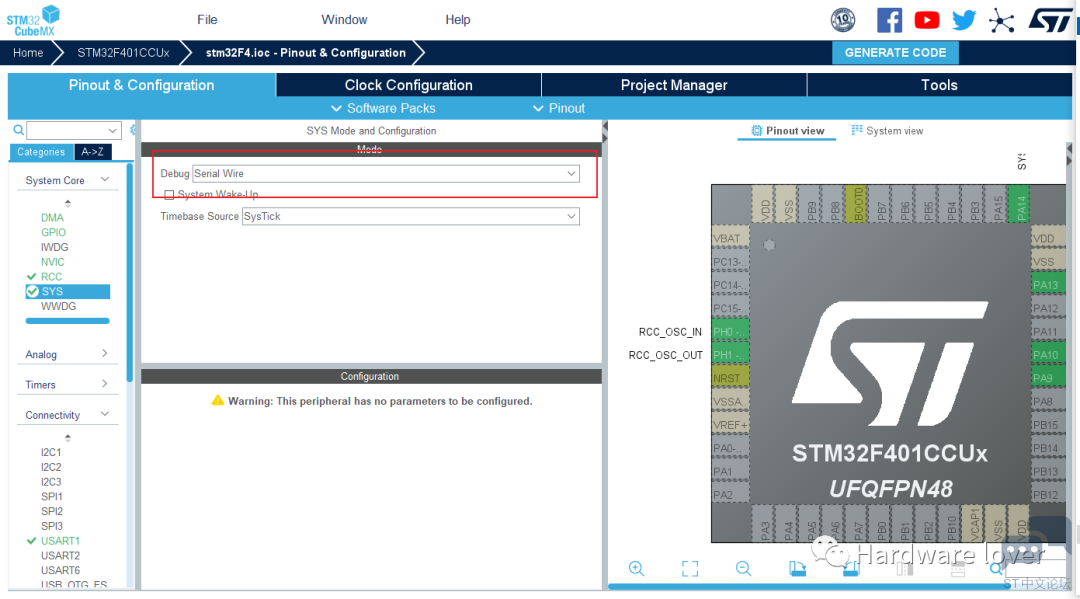

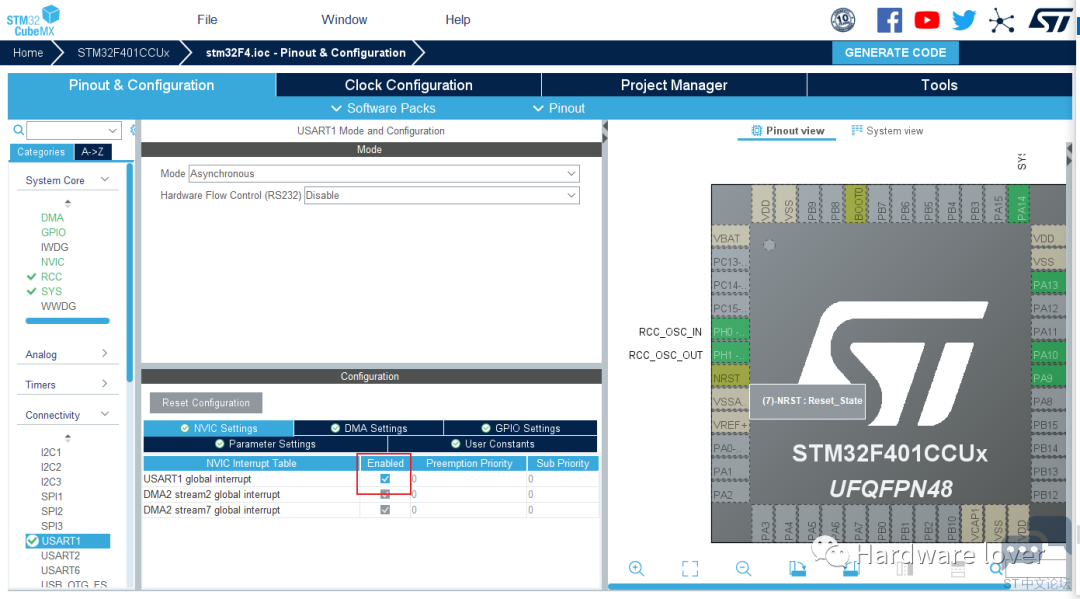

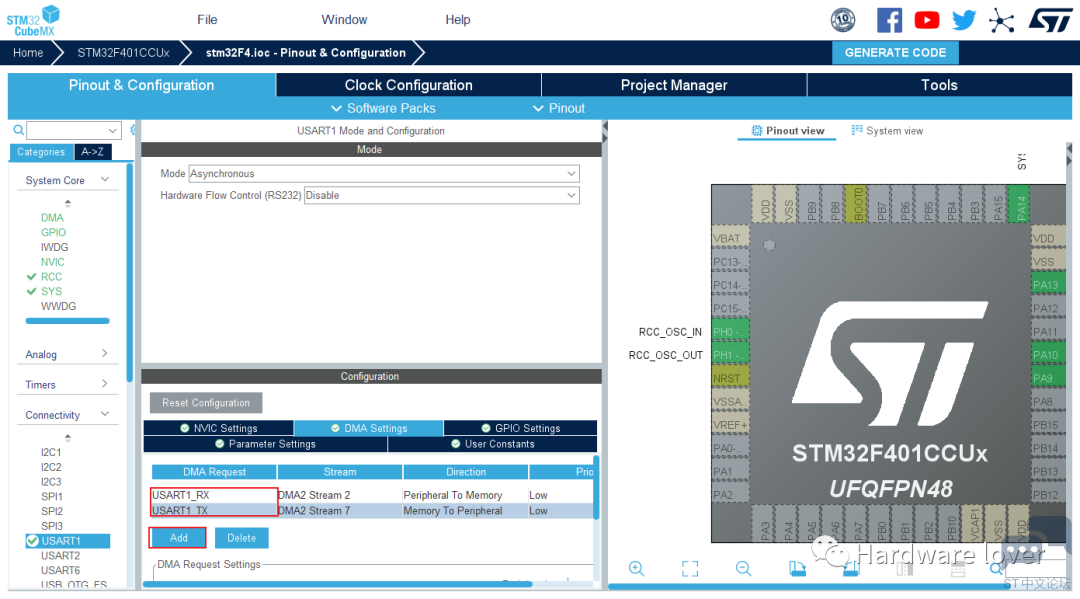

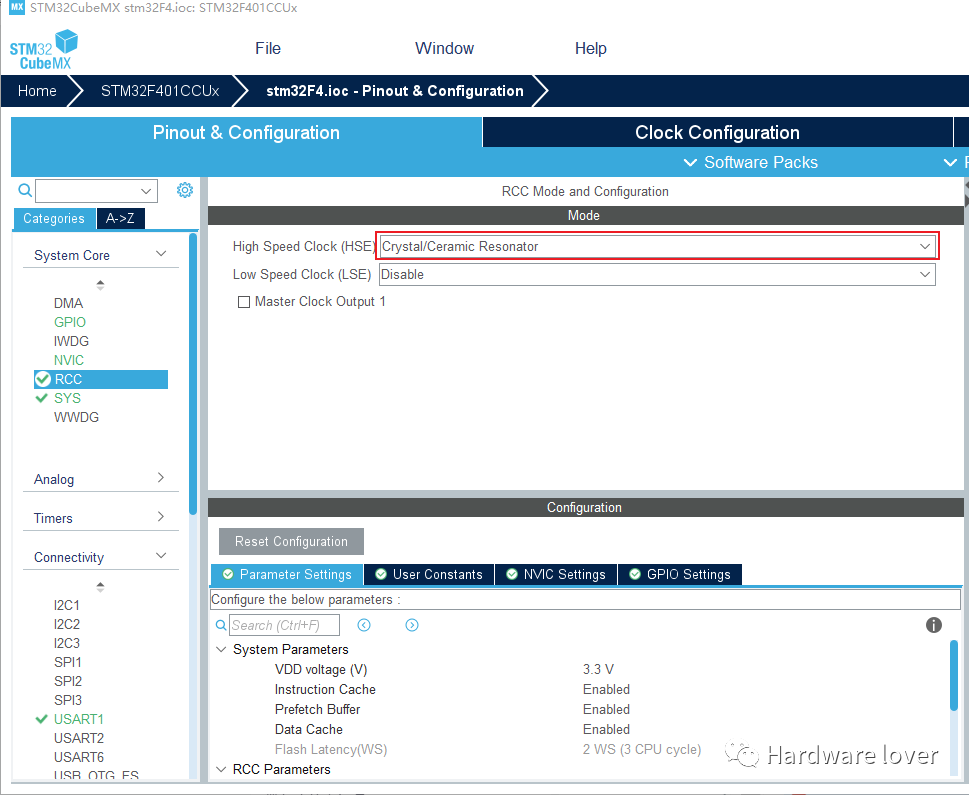

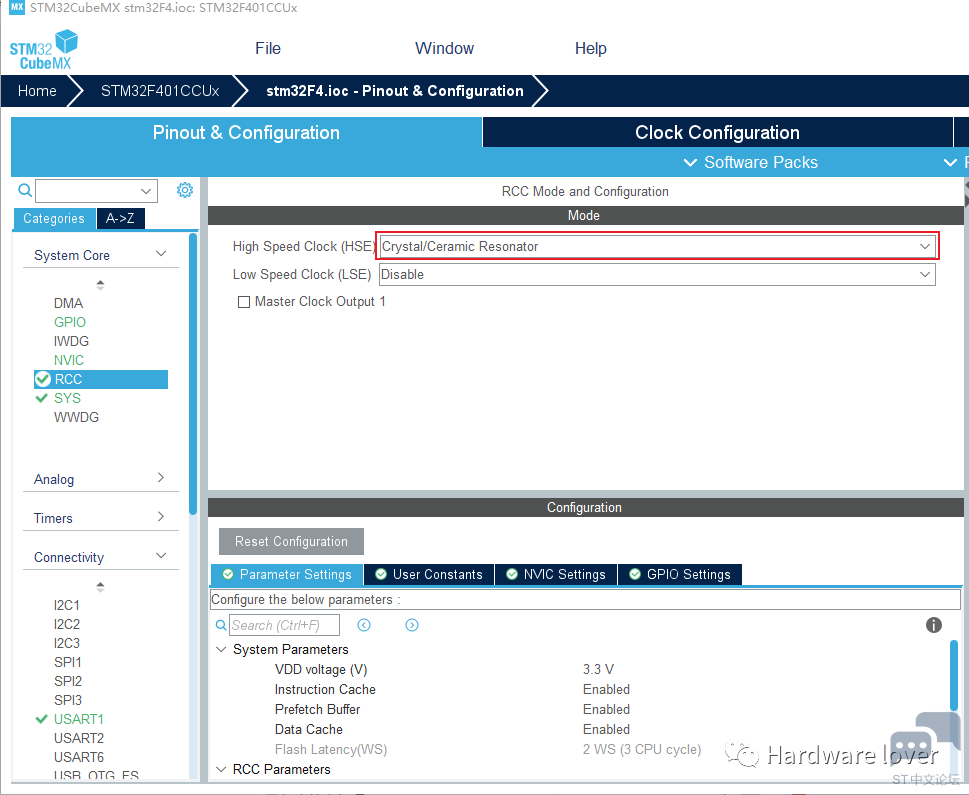

CubeMX配置

最后点击GENERATE CODE生成代码

代码编写

测试串口功能（确定无误可跳过）

1. /* USER CODE BEGIN Header */

2. #include <stdio.h>    //C语言标准输入输出库

3. /* USER CODE END Header */

4. ...

5. /* USER CODE BEGIN 1 */

6. int fputc(int ch, FILE *f){

7. uint8_t temp[1] = {ch};

8. HAL_UART_Transmit(&huart1, temp, 1, 0xffff); //注意这里的&huart1更改为你使用的串口&huartx

9. return ch;

10. }

11.

12. int fgetc(FILE * f)

13. {

14.   uint8_t ch = 0;

15.   HAL_UART_Receive(&huart1,&ch, 1, 0xffff); //同理

16.   return ch;

17. }


复制代码

• 在main.c添加头文件#include <stdio.h>
• 打开KEIL菜单栏的魔术棒（Options for Target...)
• 在Target栏下勾选Use MicoLIB
• 在Debug - Setting - Flash Download栏下勾选Rest and Run（否则需要手动复位单片机）

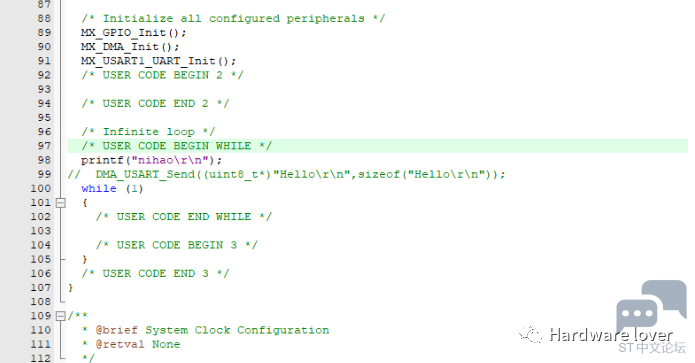

• 在main.h中写上测试代码printf("nihao\r\n")
• 编译下载后，打开串口助手可以看到测试信息，至此串口配置完成。



DMA测试及不定长DMA的配置DMA发送测试

• 在usart.c中添加如下代码:



1. void DMA_USART_Send(uint8_t *buf, uint8_t len)

2. {

3.

4.     if(HAL_UART_Transmit_DMA(&huart1, buf, len) != HAL_OK)

5.     {

6.         Error_Handler();

7.     }

8. }

9.

10. void DMA_USART_Read(uint8_t *Data, uint8_t len)

11. {

12.     HAL_UART_Receive_DMA(&huart1, Data, len);

13. }

复制代码

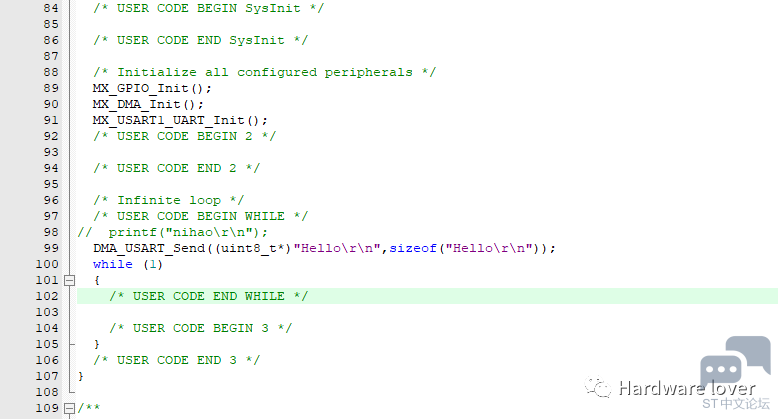

• 在main.c相关位置添加代码



1. DMA_USART_Send((uint8_t*)"Hello\r\n",sizeof("Hello\r\n"));

复制代码

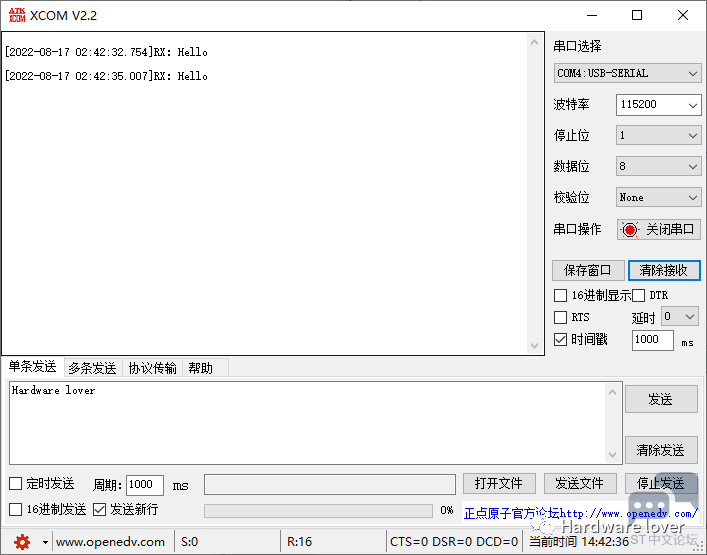

• 编译运行后可在串口助手观察到输出。



DMA不定长接收

• 在usart.c中添加全局定义uint8_t rx_buffer[100] = {0};其中“100”可修改，其值为最大的单次接收字符个数。
  （定义可放在别的文件，使用时包含该文件或者使用extern关键字）


• 在usart.c中打开串口的空闲中断（IDLE中断）、找到串口初始化函数
  void MX_USARTx_UART_Init(void),其中，X为使用的串口号



相关代码如下：

1. /* USER CODE BEGIN USART1_Init 2 */

2.     __HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE); //使能IDLE中断

3.     HAL_UART_Receive_DMA(&huart1,rx_buffer,100); //100对应了前面定义的数组大小

4.   /* USER CODE END USART1_Init 2 */

复制代码

注意：此处HAL库较低版本没有用户自定义代码的区域，可自行更新HAL库版本或将代码添加到别处（否则cubemx更新代码时会丢失）

• 在stm32f*xx_it.c开头中添加extern uint8_t rx_buffer[];引用(其中*为使用的芯片系列，f1，f4云云)。并把前面修改的usart.h包含进来。



1. // in stm32f*xx_it.c

2.

3. /* USER CODE BEGIN Header */

4.

5.     #include "usart.h"

6.     #include <stdio.h>

7.

8. /* USER CODE END Header */

复制代码

• 找到函数void USARTx_IRQHandler(void)在函数
  HAL_UART_IRQHandler(&huartx);添加不定长接收逻辑代码（此处以回显功能为例）：



1. uint16_t tmp = 0;

2.     uint16_t Rx_Len = 0;

3.

4.     if(__HAL_UART_GET_FLAG(uartHandle, UART_FLAG_IDLE) != RESET)    //是否进入空闲中断

5.     {

6.         __HAL_UART_CLEAR_IDLEFLAG(uartHandle); //清除空闲中断标志位

7.         HAL_UART_DMAStop(uartHandle);       //此时信息已保存至rx_buffer，暂时停止DMA接收

8.

9.             //... 在此添加解码程序或其他自定义代码，此处以接收信息后回显代码为例

10.             tmp = __HAL_DMA_GET_COUNTER(hudma); //读取计数器后自动清除空闲中断，也可以直接读寄存器

11.             Rx_Len = BUFFER_SIZE - tmp;

12.             DMA_USART_Send(rx_buffer, Rx_Len);

13.             Rx_Len = 0;

14.             //

15.         HAL_UART_Receive_DMA(uartHandle,rx_buffer,BUFFER_SIZE);     //重新打开DMA接收

复制代码

• 此时连接单片机，给单片机发送字符串，可以看到单片机回传相同的信息。
