生成例程

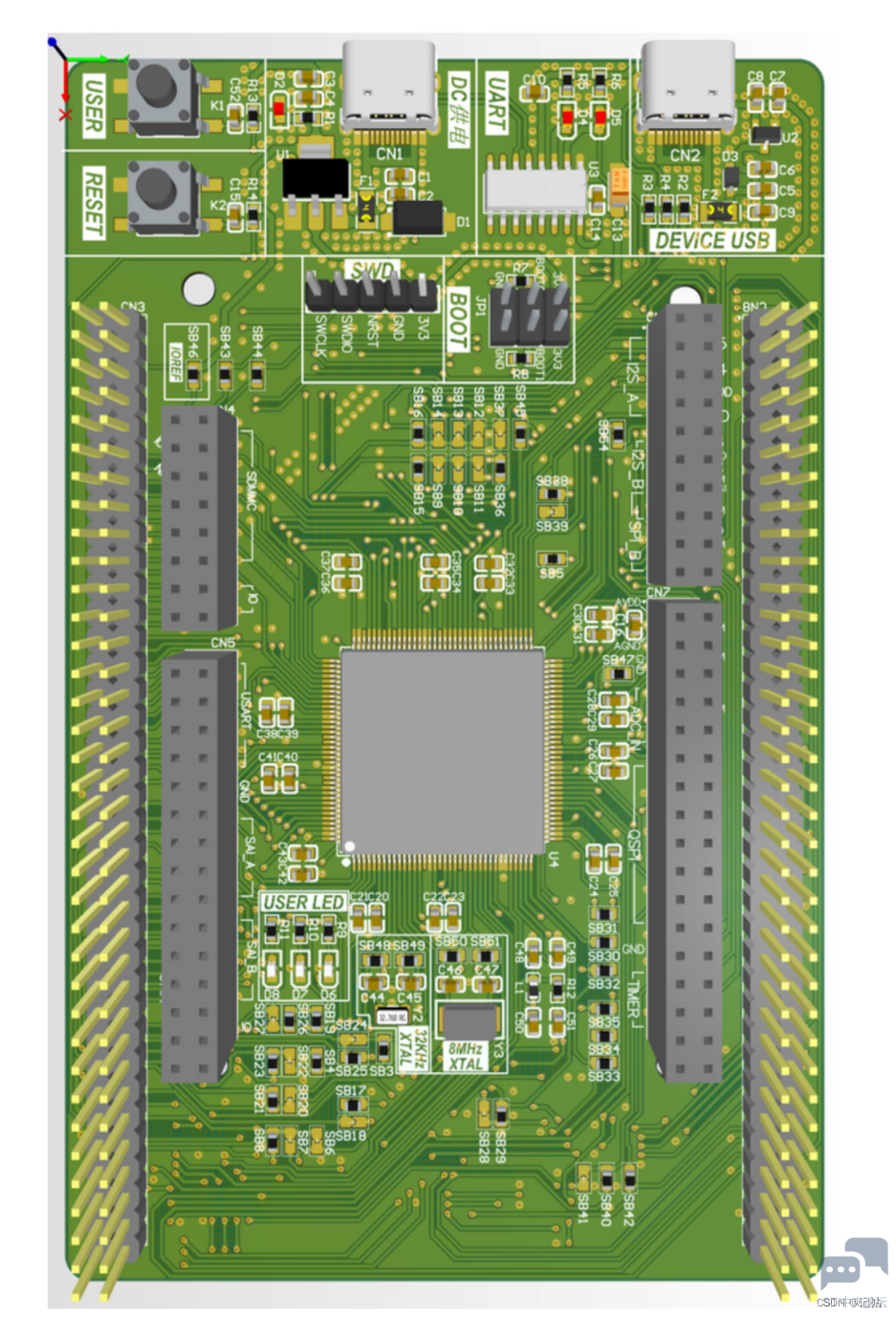

这里准备了自己绘制的开发板进行验证。

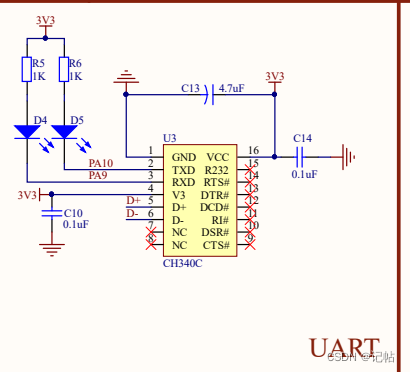

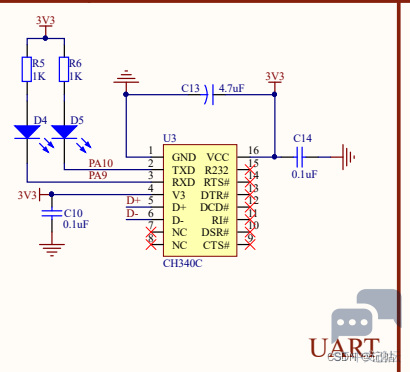

查看原理图，PA9和PA10设置为开发板的串口。

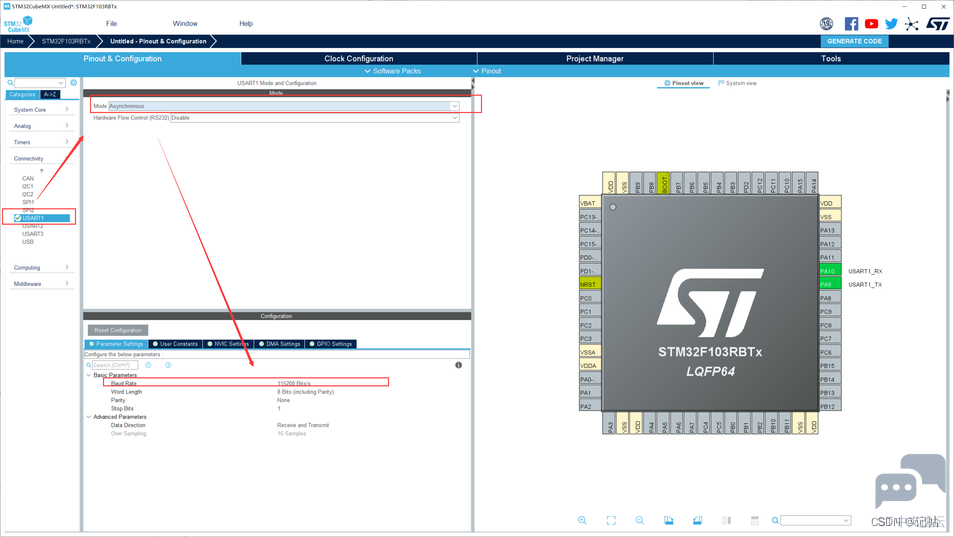

配置串口

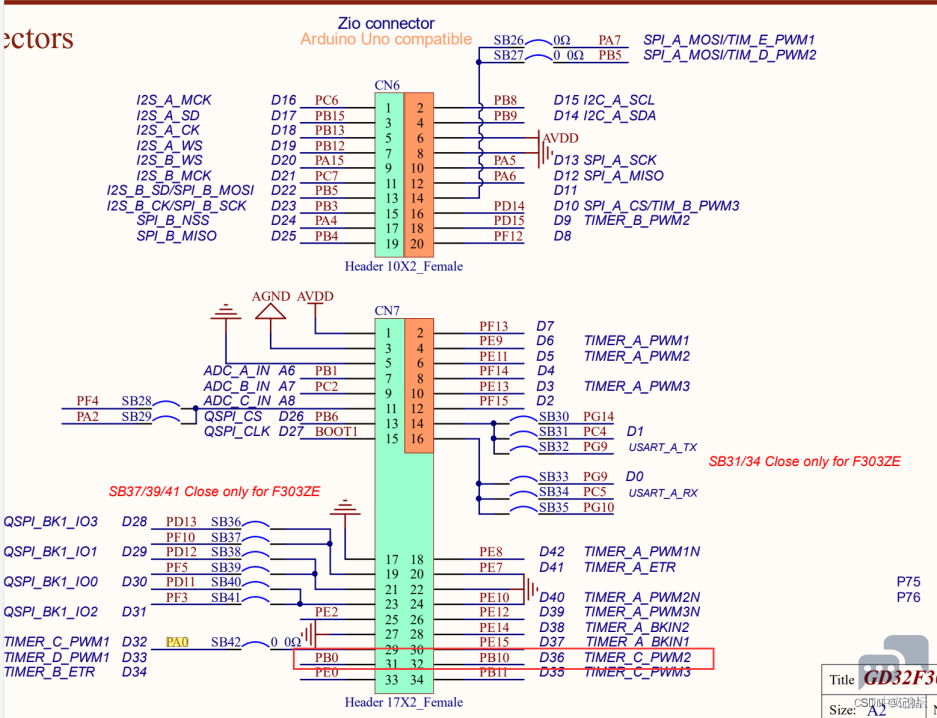

查看原理图，PB0设置为PWM输出管脚，PB10设置为定时器输入捕获管脚。

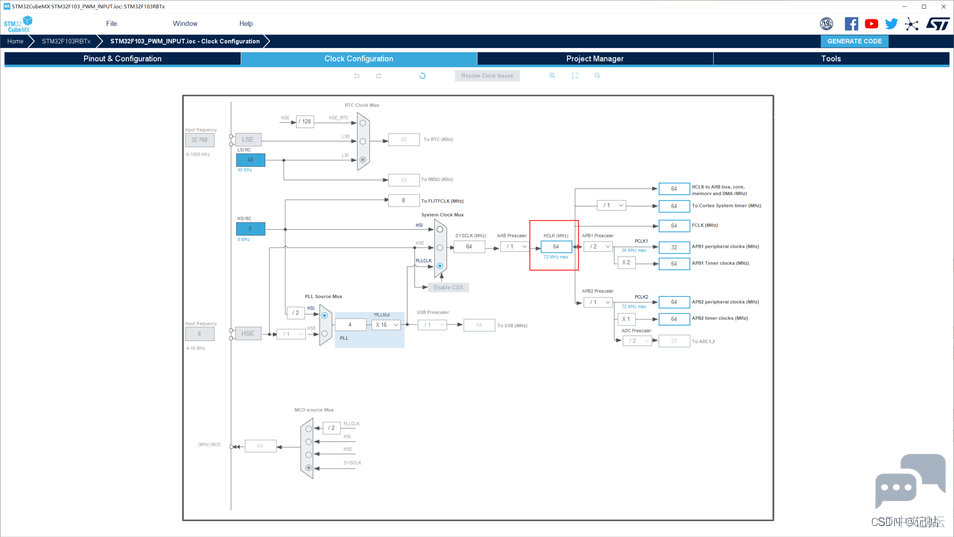

配置时钟树
配置时钟为64M。

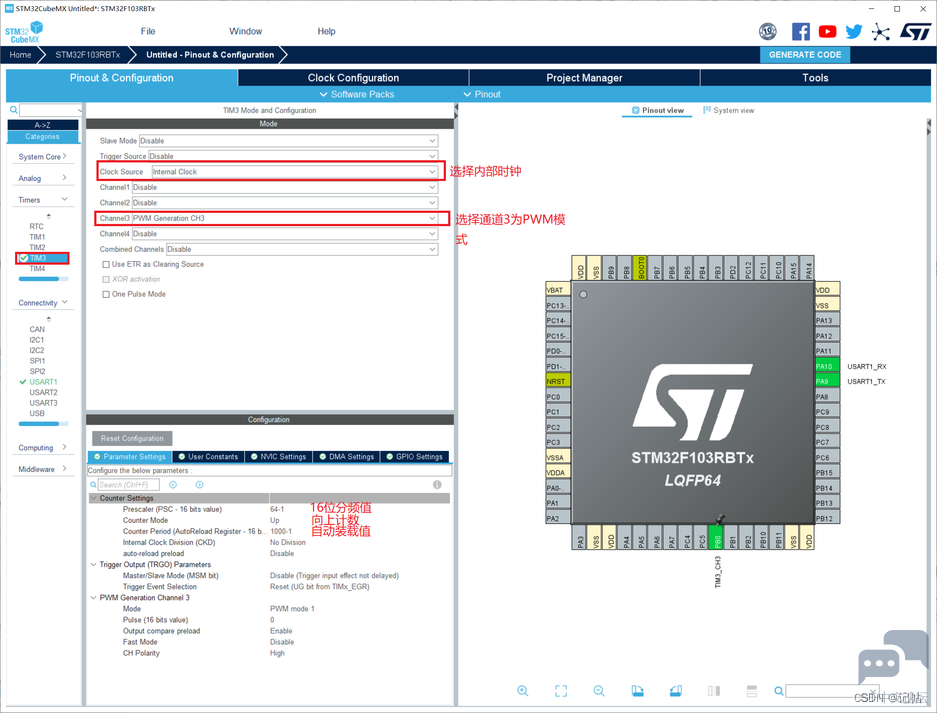

配置PWM
配置定时器1输出pwm的频率为1K。

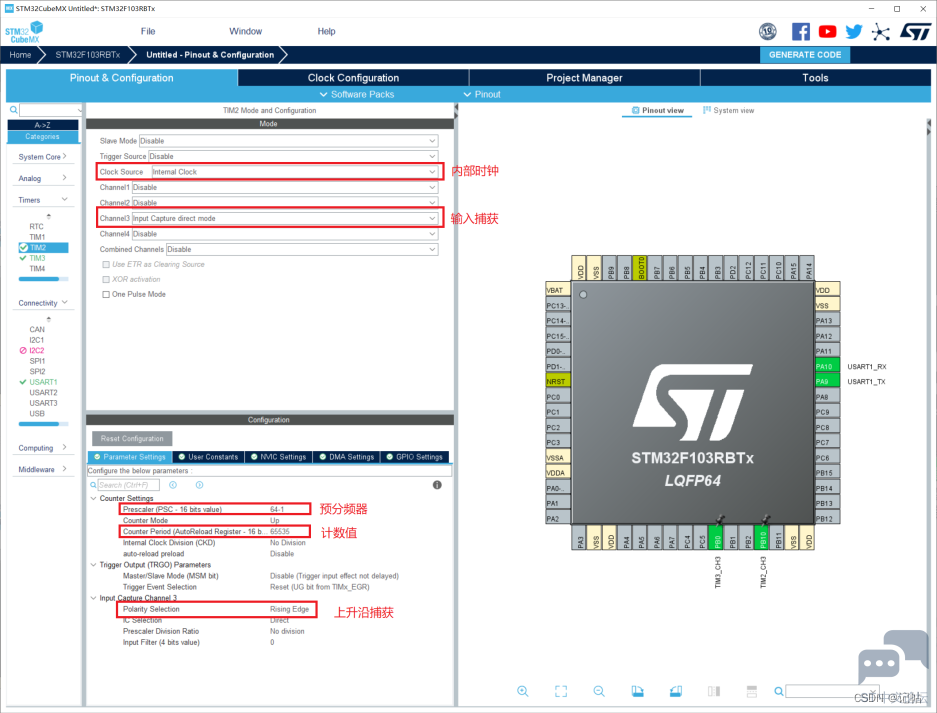

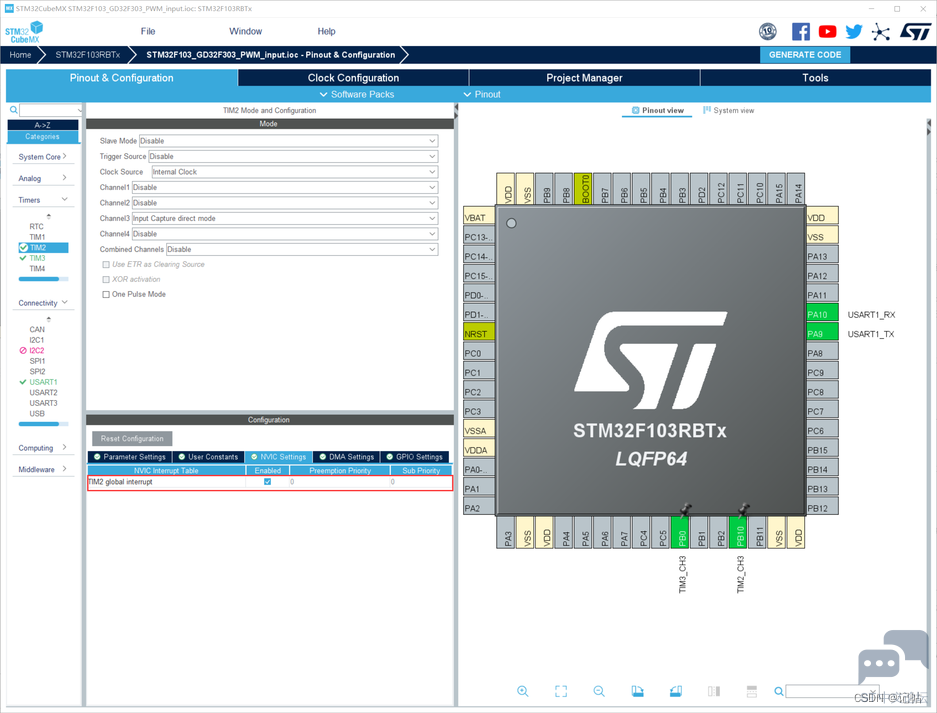

配置输入捕获



开启中断

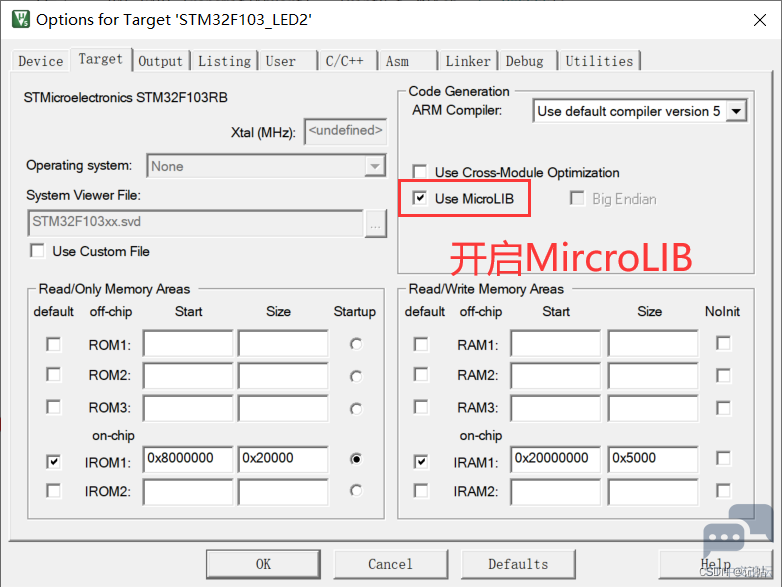

keil配置
microlib 进行了高度优化以使代码变得很小。 它的功能比缺省 C 库少，并且根本不具备某些 ISO C 特性。 某些库函数的运行速度也比较慢，如果要使用printf(),必须开启。



代码
在main.c中，添加头文件，若不添加会出现 identifier “FILE” is undefined报错。

1. /* USER CODE BEGIN Includes */

2. #include "stdio.h"

3. /* USER CODE END Includes */

复制代码

函数声明和串口重定向：

1. /* USER CODE BEGIN PFP */

2. int fputc(int ch, FILE *f){

3.         HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1, 0xFFFF);

4.         return ch;

5. }

6. /*

7. /* USER CODE END PFP */

复制代码

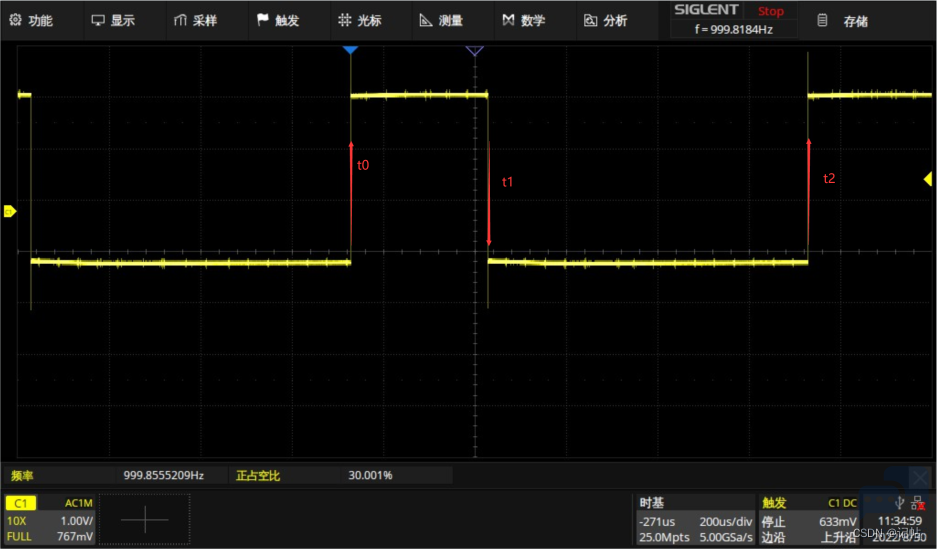

空比与频率计算
占空比=(t1-t0)/(t2-t0)
频率=(t2-t0)/时钟频率= =(t2-t0)/(64M/(psc+1))

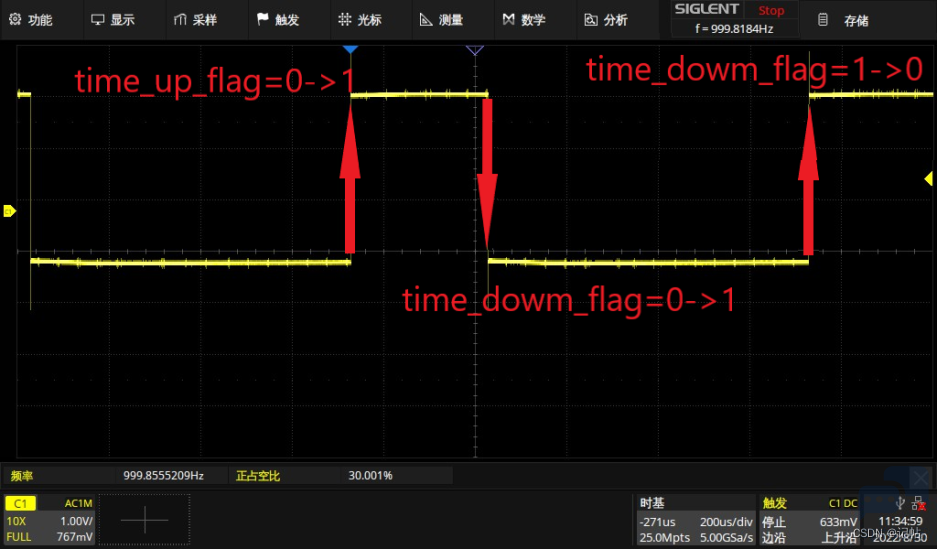

周期需要2个上升沿去判断，设定第一个上升沿time_flag由0->1，下降沿time_dowm_flag由0->1，此时就知道正占空比时间，当在产生上升沿时候，就可以计算出周期使用的时间。



变量定义

1. #define IR_IN1 HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_10)

2. uint8_t time_up_flag=0;//上升沿标志位

3. uint8_t time_dowm_flag=0;//下降沿标志位

4.

5. uint32_t time_up_num=0;//上升沿计数

6. uint32_t time_dowm_num=0;//下降沿计数

7.

8.

9.

10. float time_frequency;//频率

11. float time_duty;//占空比

复制代码

设置PWM占空比以及开启输入捕获

1.   /* USER CODE BEGIN 2 */

2.         HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);

3.         __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, 300);

4.         HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_3);//函数用于使能定时器某一通道的输入捕获功能,并使能相应的中断

5.         HAL_Delay(1);//加个延时，否则会配置错误

6.         __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_3, TIM_INPUTCHANNELPOLARITY_RISING); // 重新设置位上升沿捕获

7.         HAL_Delay(100);

8.   /* USER CODE END 2 */


复制代码

回调函数

1. /* USER CODE BEGIN 4 */

2. // 捕获中断回调函数，每次捕获到信号就会进入这个回调函数

3. void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)

4. {

5.         // 判断是否是定时器1的外部捕获口2

6.         if(htim->Instance == TIM2)

7.         {

8.                 if(IR_IN1&&time_up_flag==0)//第一次上升

9.                 {

10.                         time_up_flag=1;

11.                         __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_3, TIM_INPUTCHANNELPOLARITY_FALLING); // 改变捕获极性为下降沿捕获

12.                         __HAL_TIM_SET_COUNTER(&htim2, 0); // 计数清零，从头开始计

13.

14.                 }

15.                 else if(IR_IN1==0&&time_dowm_flag==0)//下降

16.                 {

17.

18.                         time_dowm_num = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_3); // 读取捕获计数，这个时间即为上升沿持续的时间

19.                         __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_3, TIM_INPUTCHANNELPOLARITY_RISING); // 改变捕获极性为上升沿沿捕获

20.                         time_dowm_flag=1;

21.                 }

22.                 else if(IR_IN1&&time_dowm_flag==1)//第二次之后上升

23.                 {

24.                         time_up_num = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_3); // 读取捕获计数，这个时间即为上升沿持续的时间

25.                         __HAL_TIM_SET_CAPTUREPOLARITY(&htim2, TIM_CHANNEL_3, TIM_INPUTCHANNELPOLARITY_FALLING); // 改变捕获极性为下降沿捕获

26.                         time_dowm_flag=0;

27.                         __HAL_TIM_SET_COUNTER(&htim2, 0); // 计数清零，从头开始计

28.

29.                 }

30.

31.         }

32. }

33. /* USER CODE END 4 */


复制代码

主函数

1.   /* Infinite loop */

2.   /* USER CODE BEGIN WHILE */

3.   while (1)

4.   {

5.     /* USER CODE END WHILE */

6.

7.     /* USER CODE BEGIN 3 */

8.                 time_frequency=1000000/time_up_num;//频率

9.                 time_duty = (float)time_dowm_num/(float)time_up_num;//占空比

10.                 printf("\ntime_frequency=%.2f,time_duty=%.2f",time_frequency,time_duty*100);

11.                 time_duty=0;

12.                 time_frequency=0;

13.                 __HAL_TIM_SET_AUTORELOAD(&htim3, 500-1);

14.                 __HAL_TIM_SET_PRESCALER(&htim3, 32-1);

15.                 HAL_Delay(1000);

16.   }

17.   /* USER CODE END 3 */

复制代码

测试结果

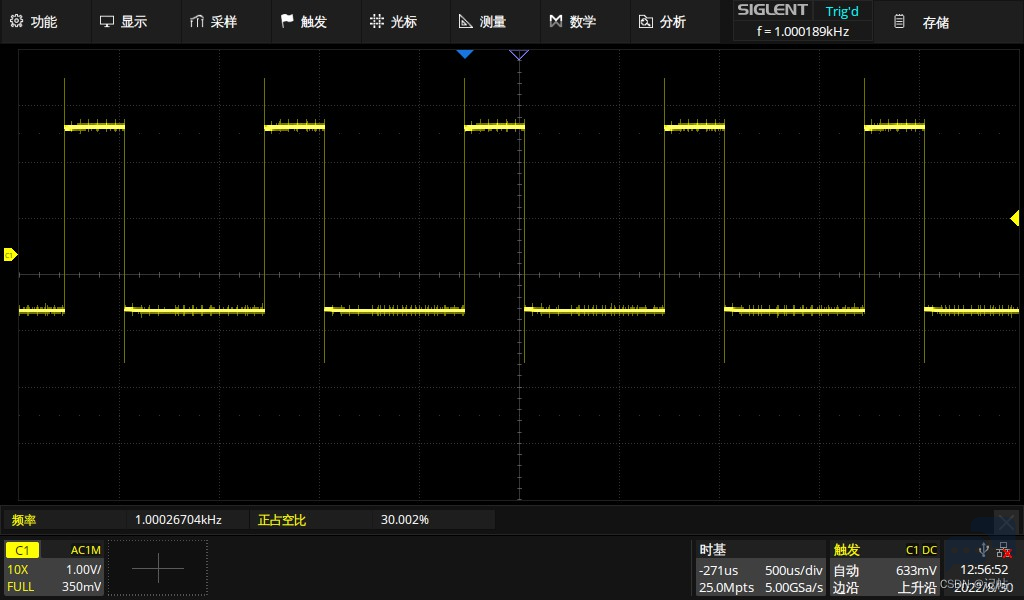

当输出1k频率，30%正占空比。

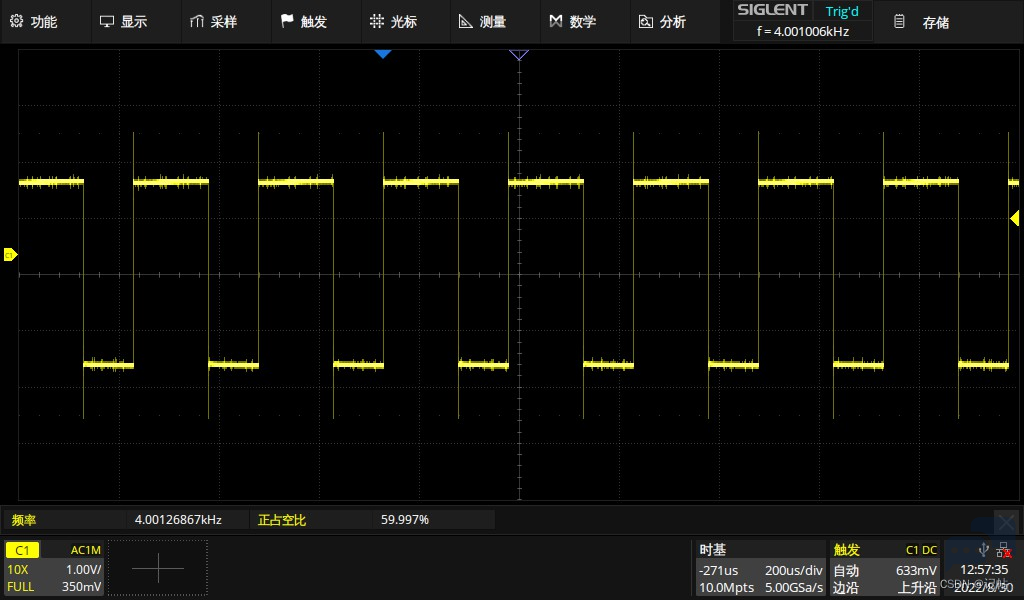

当输出4k频率，60%正占空比。





————————————————
