硬件准备

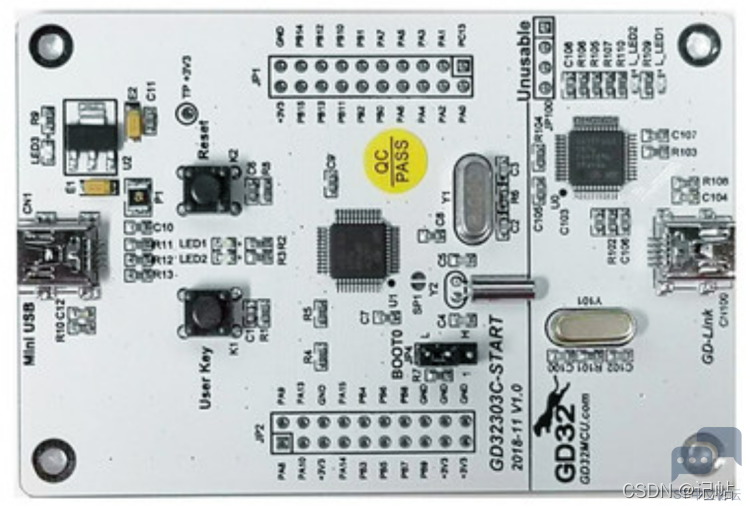

这里准备了GD32303C_START开发板进行验证。

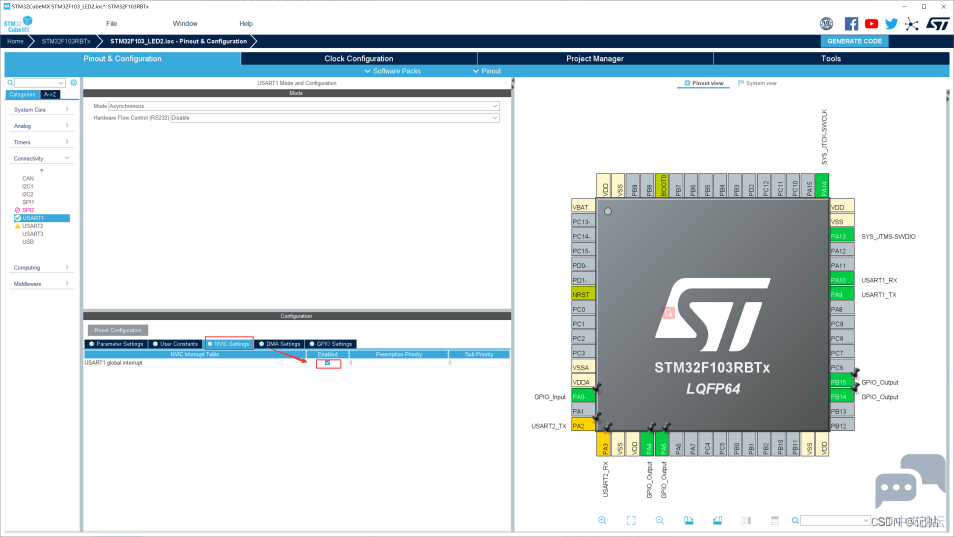

STM32CUBEMX配置



勾选中断。

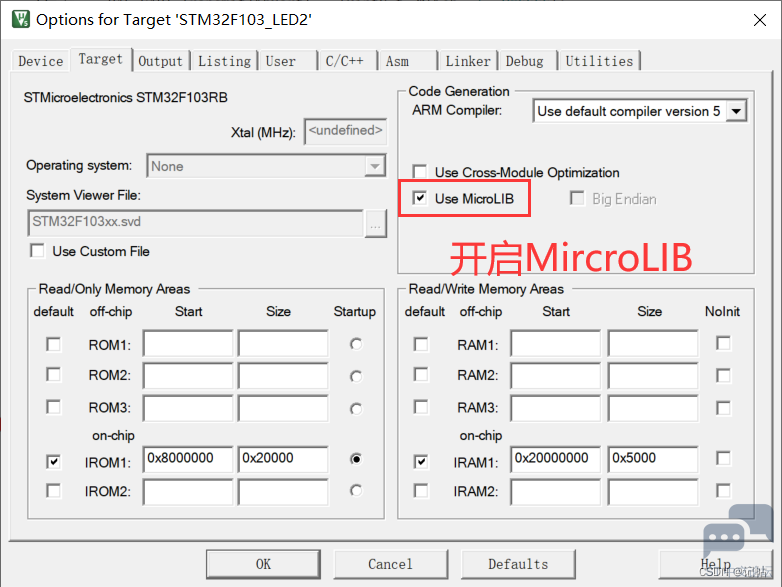

keil配置
microlib 进行了高度优化以使代码变得很小。 它的功能比缺省 C 库少，并且根本不具备某些 ISO C 特性。 某些库函数的运行速度也比较慢，如果要使用printf(),必须开启。



串口接收发送函数
一般情况下，串口接收发送函数有如下所示。
● HAL_UART_Transmit();串口轮询模式发送,使用超时管理机制。
● HAL_UART_Receive();串口轮询模式发送,使用超时管理机制。
● HAL_UART_Transmit_IT();串口中断模式发送
● HAL_UART_Receive_IT();串口中断模式接收
● HAL_UART_Transmit_DMA();串口DMA模式发送
● HAL_UART_Receive_DMA();串口DMA模式接收

HAL_UART_Transmit()发送
通过轮询，将数据发送出去。

1.

2.           uint8_t buffer1[10]="0123456789";

3.           HAL_UART_Transmit(&huart1, buffer1, 10,0xFFFF);//把buffer1的内容通过uart1发送出去，长度为10，timeout的时间是0xffff

复制代码

演示结果如下所示。



HAL_UART_Transmit_IT()发送
通过中断模式发送，这个模式下需要开启串口中断，否则无法发出数据。

1.           /***********方法1********************/

2.           uint8_t buffer2[10]="9876543210";

3.           HAL_UART_Transmit_IT(&huart1, buffer2, 10);//把buffer1的内容通过uart2发送出去，长度为10，

4.           while(huart1.gState != HAL_UART_STATE_READY);

5.

6.

7.           /***********方法2********************/

8. //          uint8_t buffer2[10]="9876543210";

9. //          HAL_UART_Transmit_IT(&huart1, buffer1, 10);//把buffer1的内容通过uart2发送出去，长度为10，

10. //          while(HAL_UART_Transmit_IT(&huart1, buffer2, 10) != HAL_OK);

复制代码

上述代码中，可以不使用while进行等待也可以发送，但是需要注意不能未发送完毕又重新发送。
演示结果如下所示。



HAL_UART_Transmit()和HAL_UART_Transmit_IT()对比

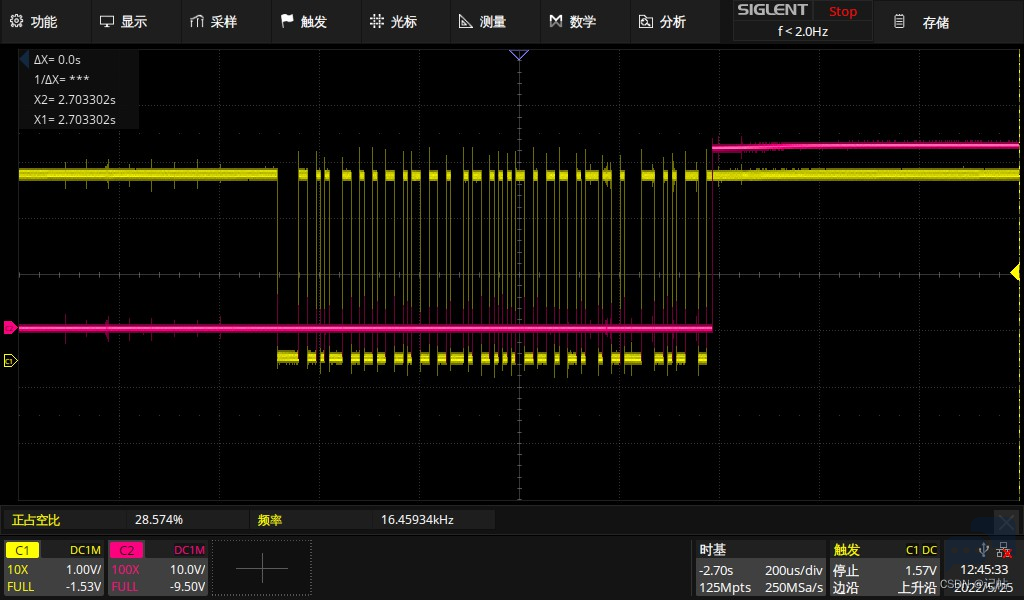

若HAL_UART_Transmit_IT()不使用while进行等待，他的波形图如下所示。
黄色线为波形，红色线为发送后的电平翻转。

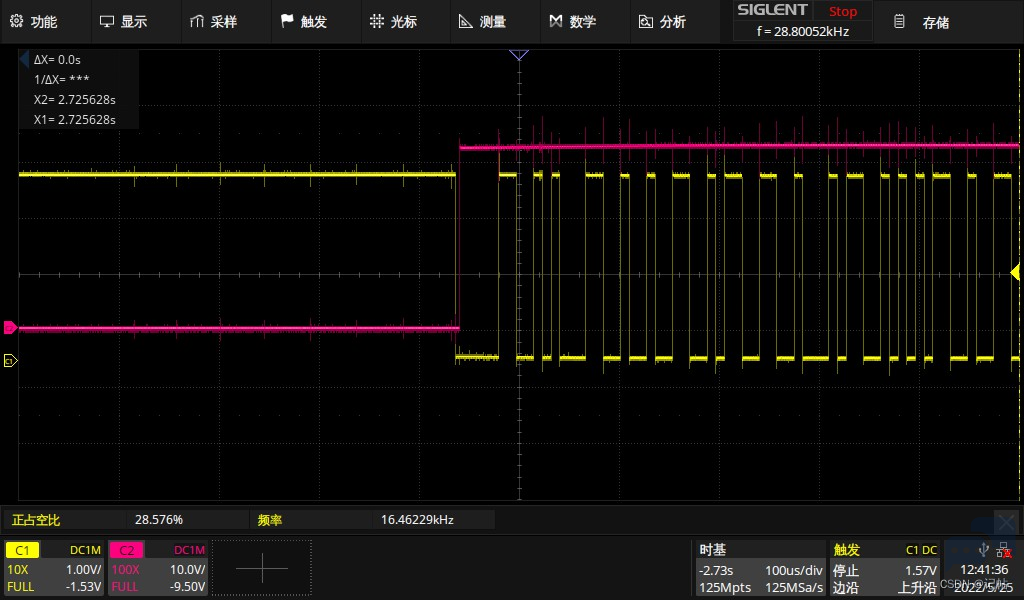

HAL_UART_Transmit()发送如下所示。



可以看到，HAL_UART_Transmit()发送必须要等待发送完毕才可以接着往下执行。
HAL_UART_Transmit_IT()为中断发送，可以在发送数据时候执行其他指令。

HAL_UART_Receive()接收
串口轮询模式接收,使用超时管理机制。
例如接收一个10个数据。

1.           uint8_t rxdata1[10]={0,0,0,0,0,0,0,0,0,0};

2.       /* 判断是否接收成功 */

3.       if(HAL_UART_Receive(&huart1, rxdata1, 10, 10000) == HAL_OK)

4.       {

5.           /* 将接收成功的数据通过串口发出来 */

6.           HAL_UART_Transmit(&huart1,rxdata1, 10, 0xffff);

7.       }

复制代码

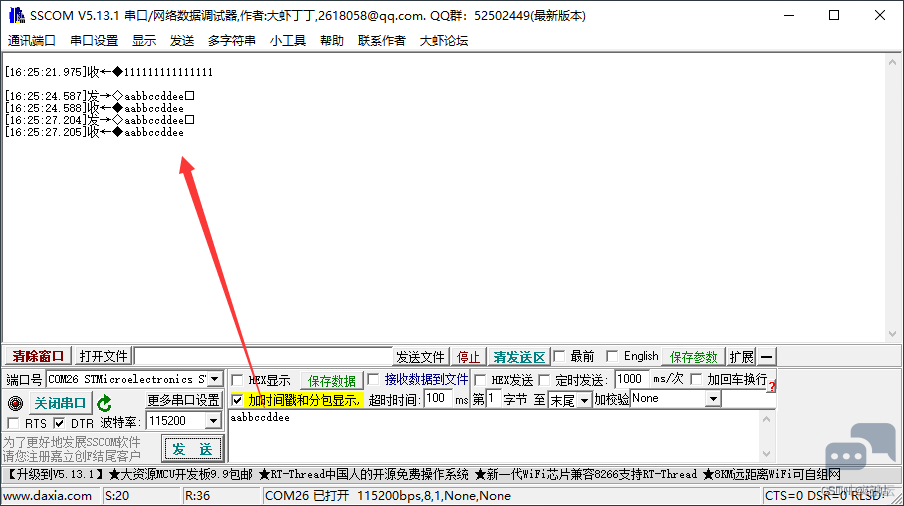

测试结果如下所示。



HAL_UART_Receive_IT()接收
串口中断模式接收，这样就可以不需要等待，单片机在没有数据接收时候可以进行其他工作。
例如接收一个10个数据。
定义接收数组。

1. /* USER CODE BEGIN PV */

2.   uint8_t Rx_Data[10]={0,0,0,0,0,0,0,0,0,0};

3. /* USER CODE END PV */

复制代码

开启接收中断。

1.   /* USER CODE BEGIN 2 */

2.   HAL_UART_Receive_IT(&huart1, (uint8_t *)Rx_Data, 10); //开启接收中断，接收10个数据到Rx_Data

3.   /* USER CODE END 2 */

复制代码

读取回调函数。

1. /* USER CODE BEGIN 4 */

2. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)

3. {

4.         /* 将接收成功的数据通过串口发出*/

5.         HAL_UART_Transmit(&huart1,Rx_Data, 10, 0xffff);

6.         HAL_UART_Receive_IT(&huart1, (uint8_t *)Rx_Data, 10); //重新开启，接收10个数据到Rx_Data

7.

8. }

9. /* USER CODE END 4 */

复制代码

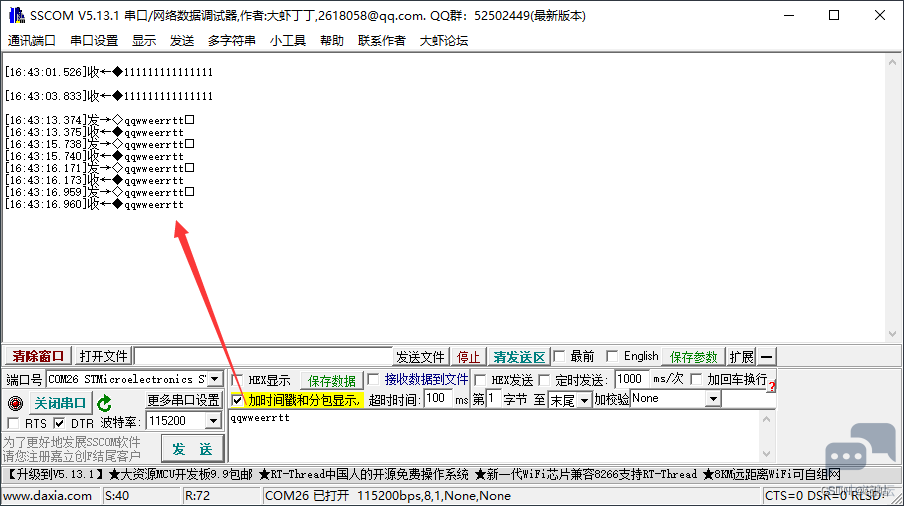

测试结果如下。



HAL_UART_Receive_IT和HAL_UART_Receive的区别就是：中断接收是有数据到了才去读；直接接收是直接读取，如果超时就返回
————————————————
