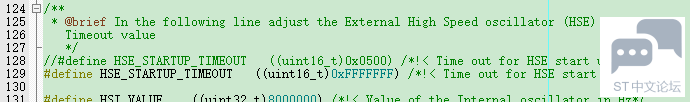

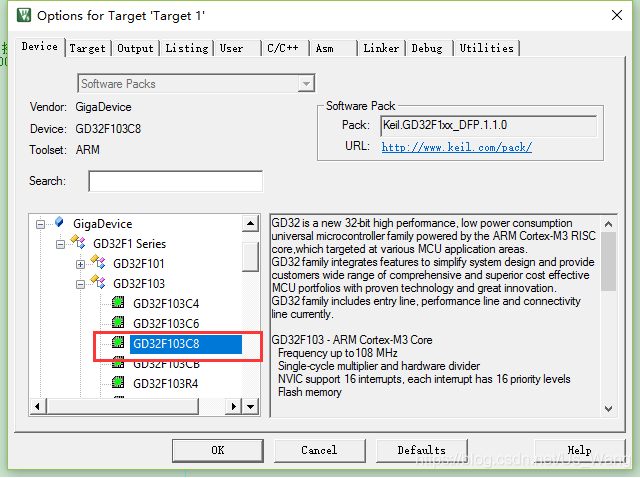

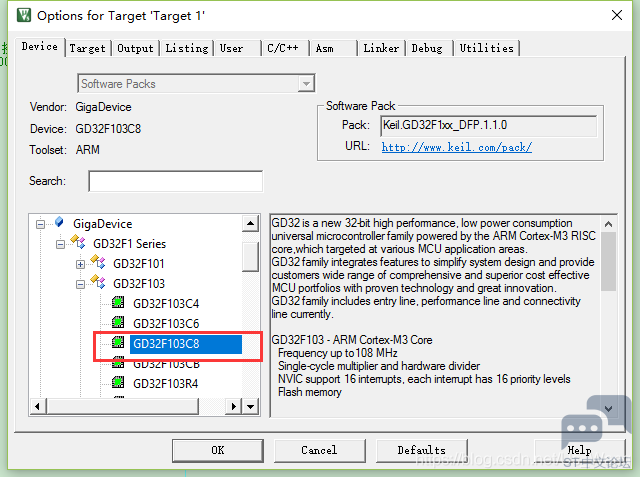

使用相同FLASH和管脚数量相同的芯片,例如GDF103C8T6移植STM32F103C8T6程序。虽然两个款芯片的寄存器地址以及架构基本相同。但是需要注意的是GD32F10x主频是108兆,但是STM32F10x主频是72兆。所以需要针对以RCC时钟进行修改。 例如打开原子哥的ALIENTEK MINISTM32 实验8 PWM输出实验例程 先将芯片的选项进行修改 ![]() 然后将STM32的启动文件替换成GD的启动文件,关于STM32启动,点击:详解STM32启动文件。 ![]() 当然也可以不替换,我这里选择替换掉。 ![]() 然后就想修改时钟相关配置 ①打开stm32f10x.h文件,找到定义
修改为

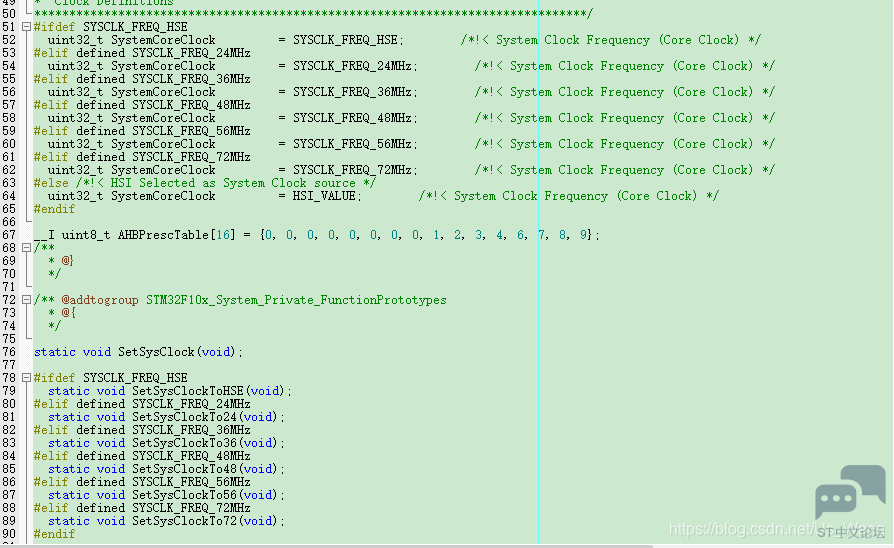

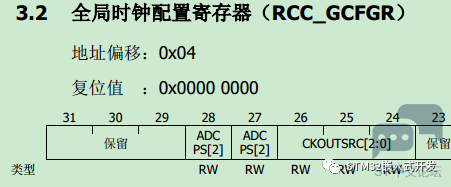

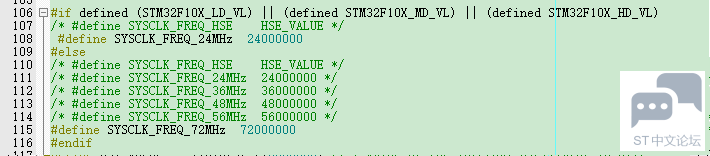

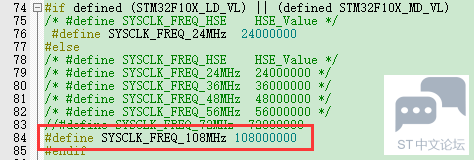

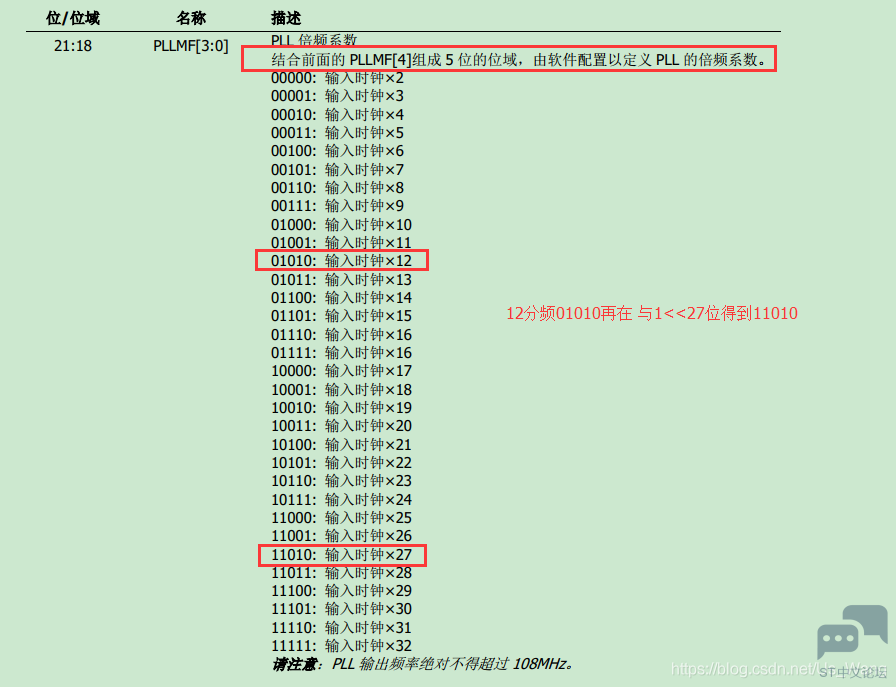

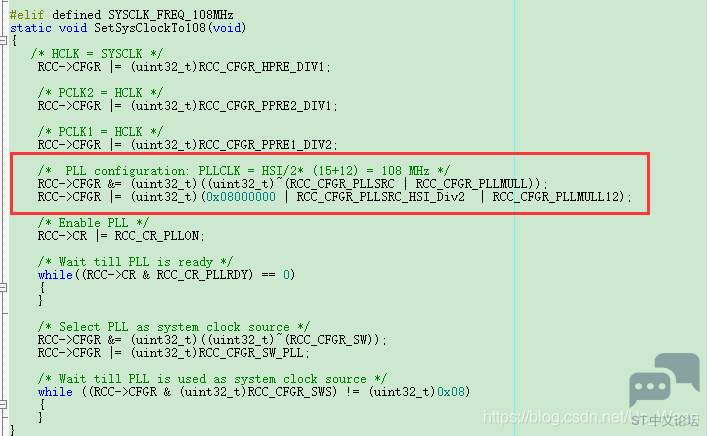

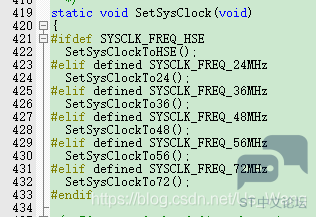

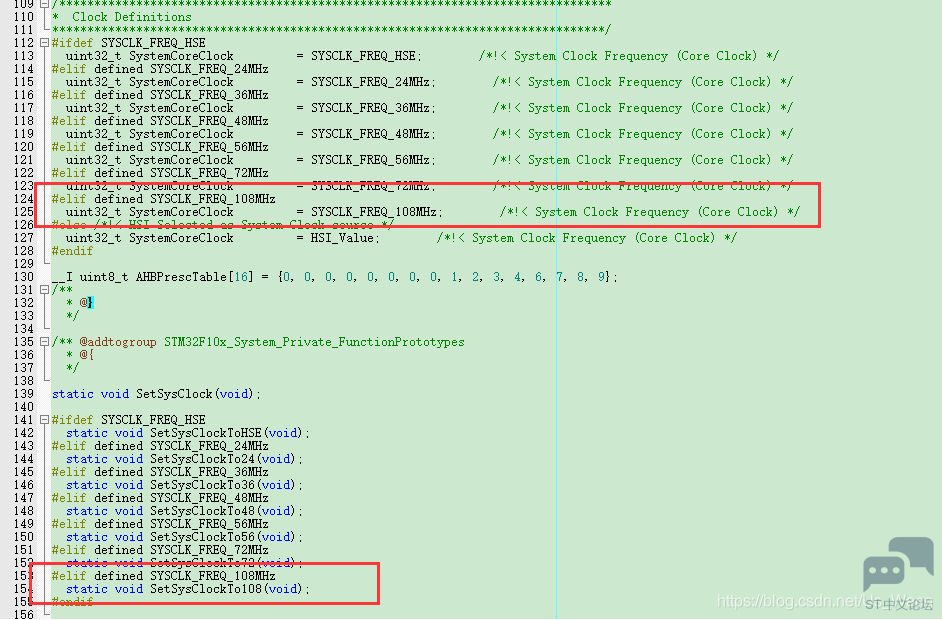

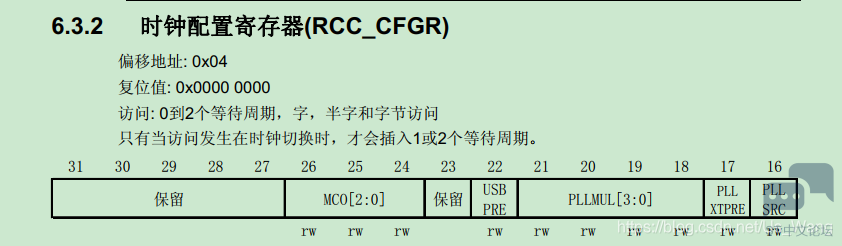

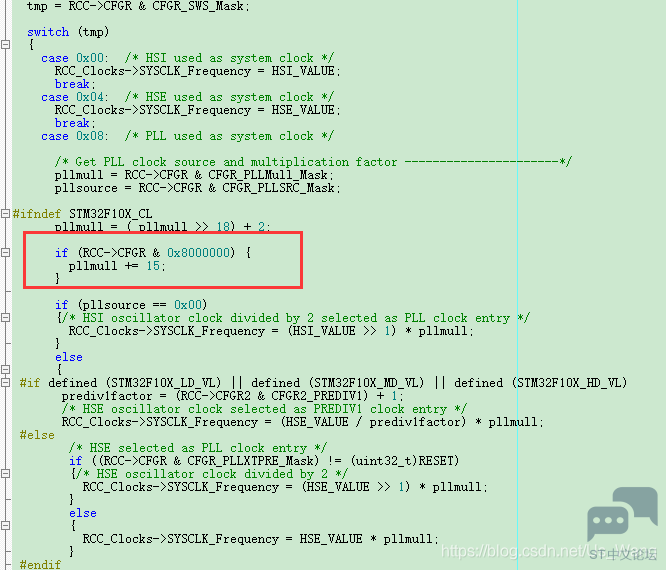

这是因为GD频率高,并且稳定内部8兆的时钟HSE需要更多的时间,这里给满。 ![]() ②修改system_stm32f10x.c文件 按照72MHz方式,添加108兆代码 1) ![]() 改为 ![]() 2)将 ![]() 改为 ![]() 3)将 ![]() 改为 ![]() ![]() STM32的27位28位是保留的,但是GD的是用来配合PLL倍频的 ![]() 在最后添加108兆的时钟配置程序 ![]() 全局时钟配置寄存器在GD中命名时RCC_GCFGR,在STM32中命名为RCC_CFGR,关于PLL倍频系数配置PLLMF不同,红框内是先将HSE(8兆)分频为2得到4兆,然后27倍频得到108兆。 ![]() 这时就得到了108兆的主频时钟 然后修改读取时钟的函数void RCC_GetClocksFreq(RCC_ClocksTypeDef* RCC_Clocks) ![]() 当发现时RCC_CFGR第27位置位了,就将倍频数从12+15 = 27. 至此,GD32F103移植ST32F103的工程就修改完成了,就可以尽情的使用ST的库代码了。有问题可以联系我,拉你入技术群交流学习。 转载自: STM32嵌入式开发 |
