Trusted Firmware-A简介
嵌入式高速发展的今天，大量的嵌入式设备使用了Arm为核心的芯片。我们会接触到越来越多的嵌入式设备，一个问题油然而生：数量如此巨大的嵌入式设备的安全性如何？目前针对嵌入式安全的技术和标准可谓千姿百态，除了必要的硬件安全技术，与之配套的安全软件也是必不可少的一部分。今天我们要介绍的是基于Arm 的可信固件Trusted Firmware-A，简称TF-A。它是一个开源软件，运行在一个硬件隔离的安全环境中并提供安全服务。

实验目的
完成TF-A的基本功能实现TF-A引导u-boot启动。

实验平台
华清远见开发环境，FS-MP1A平台

实验步骤
本实验基于tf-a-stm32mp-2.2版本，然后添加意法半导体提供的补丁文件。在意法半导体官方的tf-a中移植我们自己的tf-a。

导入源码
如果之前已经建立了源码目录，并且导入了源码包，即可跳过本小节。

建立源码目录

linux@ubuntu：$ cd ~

linux@ubuntu：$ mkdir FS-MP1A

将下的
en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz压缩包，导入到ubuntu下的${HOME}/FS-MP1A目录下。



解压缩源码包

linux@ubuntu：$ tar xvf en.SOURCES-stm32mp1-openstlinux-5-4-dunfell-mp1-20-06-24.tar.xz

解压完成后得到“
stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24”目录



进入tf-a目录下

linux@ubuntu：$ cd ~/FS-MP1A/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/tf-a-stm32mp-2.2.r1-r0



该目录下以patch结尾的文件为ST官方提供的补丁文件；
tf-a-stm32mp-2.2.r1-r0.tar.gz为标准tf-a源码包。

解压标准tf-a源码包

linux@ubuntu：$ tar -xvf tf-a-stm32mp-2.2.r1-r0.tar.gz

解压完成后得到tf-a-stm32mp-2.2.r1目录



进入tf-a源码目录下：

linux@ubuntu：$ cd tf-a-stm32mp-2.2.r1



将ST官方补丁文件打到tf-a源码中：

linux@ubuntu：$ for p in `ls -1 ../*.patch`; do patch -p1 < $p; done

TF卡分区
要对TF卡进行烧录，需要先将TF接入到ubuntu系统中。

查看TF卡分区

linux@ubuntu：$ ls /dev/sd*



由上图所示只有“/dev/sdb1”一个分区则需要重新进行分区。

首先删除原有分区

linux@ubuntu：$ sudo parted -s /dev/sdb mklabel msdos

如果显示如下内容，则表示设备已经被挂载，需要卸载掉设备再删除分区。



卸载设备

linux@ubuntu：$ umount /dev/sdb1

卸载完成后重新执行删除分区命令

linux@ubuntu：$ sudo parted -s /dev/sdb mklabel msdos

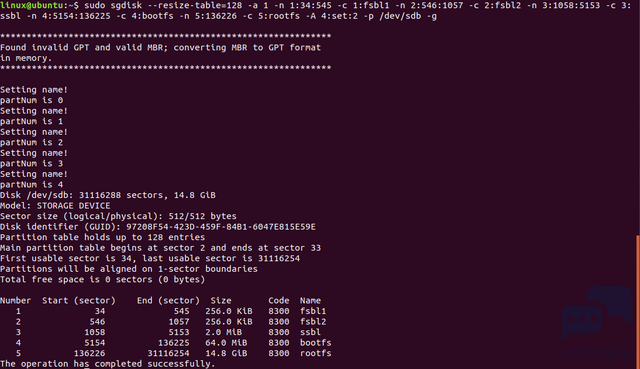

对tf进行重新分区

linux@ubuntu：$ sudo sgdisk --resize-table=128 -a 1 -n 1:34:545 -c 1:fsbl1 -n 2:546:1057 -c 2:fsbl2 -n 3:1058:5153 -c 3:ssbl -n 4:5154:136225 -c 4:bootfs -n 5:136226 -c 5:rootfs -A 4:set:2 -p /dev/sdb -g



注意：最后-p /dev/sdb参数中的/dev/sdb需要按照实际ubuntu中的tf节点为准，否则可能发生不可预料的后果。

建立自己的平台配置工具链
1.导入交叉编译工具链（如果还未安装SDK可参考《SDK工具链安装》章节进行安装）
linux@ubuntu：$ source /opt/st/stm32mp1/3.1-openstlinux-5.4-dunfell-mp1-20-06-24/environment-setup-cortexa7t2hf-neon-vfpv4-ostl-linux-gnueabi

验证开发工具是否安装正确，显示版本信息如下图所示。

linux@ubuntu：$ $CC --version



2.增加板级相关文件
进入到tf-a源码目录

1. linux@ubuntu:$ cd ~/FS-MP1A/stm32mp1-openstlinux-5.4-dunfell-mp1-20-06-24/sources/arm-ostl-linux-gnueabi/tf-a-stm32mp-2.2.r1-r0/tf-a-stm32mp-2.2.r1

复制代码

添加设备树文件

1. linux@ubuntu:$ cp fdts/stm32mp15xx-dkx.dtsi fdts/stm32mp15xx-fsmp1x.dtsi

2.

3. linux@ubuntu:$ cp fdts/stm32mp157a-dk1.dts fdts/stm32mp157a-fsmp1a.dts

复制代码

修改上层目录下的Makefile.sdk编译脚本在TFA_DEVICETREE配置项中添加stm32mp157a-fsmp1a

1. TFA_DEVICETREE ?= stm32mp157a-fsmp1a stm32mp157a-dk1 stm32mp157d-dk1 stm32mp157c-dk2 stm32mp157f-dk2 stm32mp157c-ed1 stm32mp157f-ed1 stm32mp157a-ev1 stm32mp157c-ev1 stm32mp157d-ev1 stm32mp157f-ev1

复制代码

修改
fdts/stm32mp157a-fsmp1a.dts将

#include "stm32mp15xx-dkx.dtsi"

修改为

#include "stm32mp15xx-fsmp1x.dtsi"

3.编译源码
执行如下指令编译trusted：

linux@ubuntu：$ make -f $PWD/../Makefile.sdk TFA_DEVICETREE=stm32mp157a-fsmp1a TF_A_CONFIG=trusted ELF_DEBUG_ENABLE='1' all

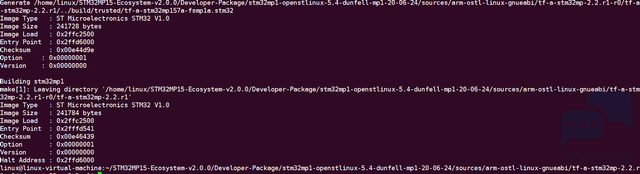

编译成功后，最后显示内容(部分截图)如下：



编译完成后会在上级build/trusted目录得到如下文件：

linux@ubuntu：$ ls ../ build/trusted



linux@ubuntu：$ cd ../ build/trusted

4.固件烧写
由于在移植过程中会多次烧写固件并且会导致正常tf-a无法启动，因此推荐使用TF卡启动的方式来验证。

tf-a需要使用trusted 格式的u-boot镜像启动，具体的编译方法可参考《U-boot移植》章节中的“生成Trusted镜像”小节。

将TF接入ubuntu系统后，查看TF卡分区

linux@ubuntu：$ ls /dev/sd*



/dev/sdb为TF卡设备。如果该设备下只有/dev/sdb1一个分区则重新分区。

执行如下指令烧写u-boot：

1. linux@ubuntu:$ sudo dd if=tf-a-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb1 conv=fdatasync

2.

3. linux@ubuntu:$ sudo dd if=tf-a-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb2 conv=fdatasync

4.

5. linux@ubuntu:$ sudo dd if=u-boot-stm32mp157a-fsmp1a-trusted.stm32 of=/dev/sdb3 conv=fdatasync

复制代码

其中前两条命令“
tf-a-stm32mp157a-fsmp1a-trusted.stm32”为本章节编译得到的，第三条命令中的“u-boot-stm32mp157a-fsmp1a-trusted.stm32”则为《U-boot移植》章节中的“生成Trusted镜像”小节得到。

5.启动开发板

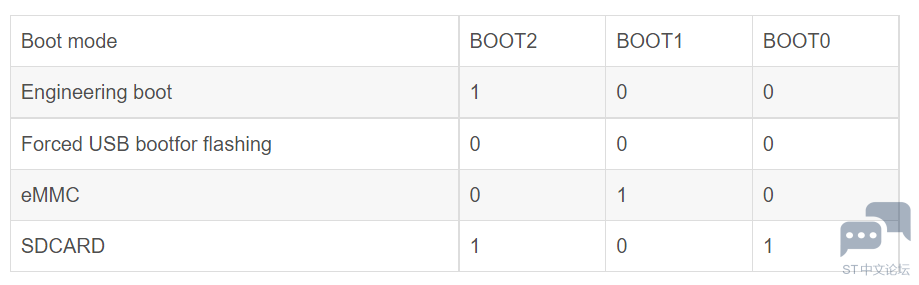

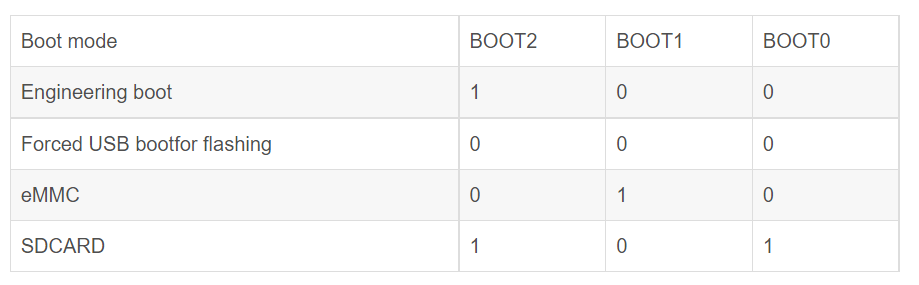

将拨码开关设置为SD卡启动方式：



将制作好的TF卡插入开发板，上电后会出现如下错误提示：



这个错误产生的原因是电源初始化错误，需重新调整电源相关配置

调整设备树电源配置
由于官方参考板DK1采用电源管理芯片做电源管理，而FS-MP1A采用分离电路作为电源管理，本例需要将文件中原有电源管理芯片相关内容去掉，增加上固定电源相关内容

1.去掉原有电源管理内容
DK1参考板电源管理芯片挂在I2C4上，而FS-MP1A并未使用I2C4总线，所以直接将I2C4相关内容完全删除即可。

修改
fdts/stm32mp15xx-fsmp1x.dtsi文件

将文件中i2c4节点相关内容整体删除，删除内容如下：

1. &i2c4 {

2.

3. pinctrl-names = "default", "sleep";

4.

5. pinctrl-0 = <&i2c4_pins_a>;

6.

7. pinctrl-1 = <&i2c4_pins_sleep_a>;

8.

9. i2c-scl-rising-time-ns = <185>;

10.

11. i2c-scl-falling-time-ns = <20>;

12.

13. clock-frequency = <400000>;

14.

15. status = " okay";

16.

17. secure-status = "okay";

18.

19. /*内容太长此处省略*/

20.

21. watchdog {

22.

23. compatible = "st,stpmic1-wdt";

24.

25. status = "disabled";

26.

27. };

28.

29. };

30.

31. };

复制代码

修改
fdts/stm32mp15xx-fsmp1x.dtsi文件，删除如下内容：

1. &cpu0{

2.

3. cpu-supply = <&vddcore>;

4.

5. };

6.

7. &cpu1{

8.

9. cpu-supply = <&vddcore>;

10.

11. };

复制代码

2.添加固定电源配置
修改fdts/：文件

固定电源配置通常添加在根节点下，在根节点末尾位置添加如下内容(红色字体为需要添加的内容)：

1. vin: vin {

2.

3. compatible = "regulator-fixed";

4.

5. regulator-name = "vin";

6.

7. regulator-min-microvolt = <5000000>;

8.

9. regulator-max-microvolt = <5000000>;

10.

11. regulator-always-on;

12.

13. };

14.

15. v3v3: regulator-3p3v {

16.

17. compatible = "regulator-fixed";

18.

19. regulator-name = "v3v3";

20.

21. regulator-min-microvolt = <3300000>;

22.

23. regulator-max-microvolt = <3300000>;

24.

25. regulator-always-on;

26.

27. regulator-boot-on;

28.

29. };

30.

31. v1v8_audio: regulator-v1v8-audio {

32.

33. compatible = "regulator-fixed";

34.

35. regulator-name = "v1v8_audio";

36.

37. regulator-min-microvolt = <1800000>;

38.

39. regulator-max-microvolt = <1800000>;

40.

41. regulator-always-on;

42.

43. regulator-boot-on;

44.

45. };

46.

47. v3v3_hdmi: regulator-v3v3-hdmi {

48.

49. compatible = "regulator-fixed";

50.

51. regulator-name = "v3v3_hdmi";

52.

53. regulator-min-microvolt = <3300000>;

54.

55. regulator-max-microvolt = <3300000>;

56.

57. regulator-always-on;

58.

59. regulator-boot-on;

60.

61. };

62.

63. v1v2_hdmi: regulator-v1v2-hdmi {

64.

65. compatible = "regulator-fixed";

66.

67. regulator-name = "v1v2_hdmi";

68.

69. regulator-min-microvolt = <1200000>;

70.

71. regulator-max-microvolt = <1200000>;

72.

73. regulator-always-on;

74.

75. regulator-boot-on;

76.

77. };

78.

79. vdd: regulator-vdd {

80.

81. compatible = "regulator-fixed";

82.

83. regulator-name = "vdd";

84.

85. regulator-min-microvolt = <3300000>;

86.

87. regulator-max-microvolt = <3300000>;

88.

89. regulator-always-on;

90.

91. regulator-boot-on;

92.

93. };

94.

95. vdd_usb: regulator-vdd-usb {

96.

97. compatible = "regulator-fixed";

98.

99. regulator-name = "vdd_usb";

100.

101. regulator-min-microvolt = <3300000>;

102.

103. regulator-max-microvolt = <3300000>;

104.

105. regulator-always-on;

106.

107. regulator-boot-on;

108.

109. };

110.

111. };

复制代码

3.重新编译源码
linux@ubuntu：$ make -f $PWD/../Makefile.sdk TFA_DEVICETREE=stm32mp157a-fsmp1a TF_A_CONFIG=trusted ELF_DEBUG_ENABLE='1' all

4.烧写后启动

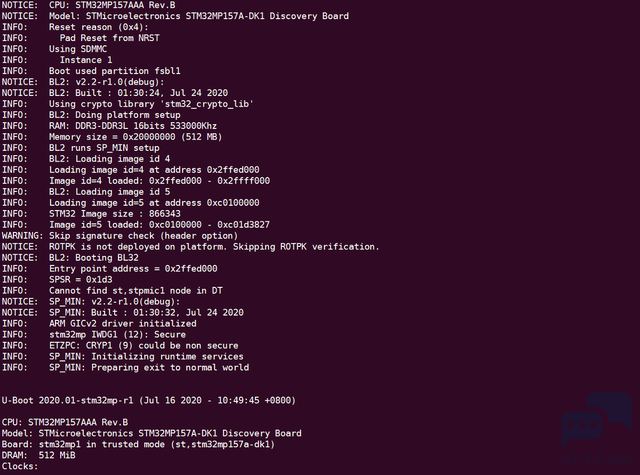

重新烧写后启动现象如下：



可以看到现在已经可以启动到u-boot了

eMMC移植

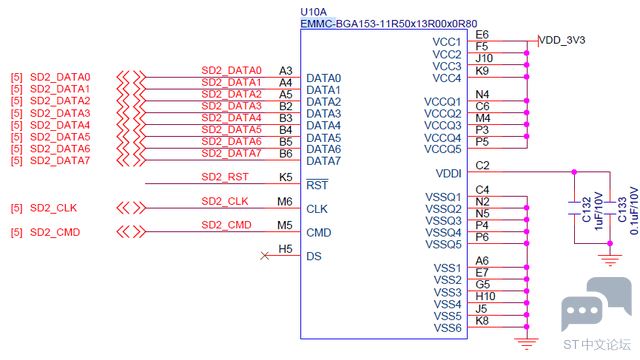

参考原理图可知eMMC使用的是SDMMC2总线，当前所使用的设备树文件中没有SDMMC2的支持，所以需要增加相关内容才能正常驱动eMMC。

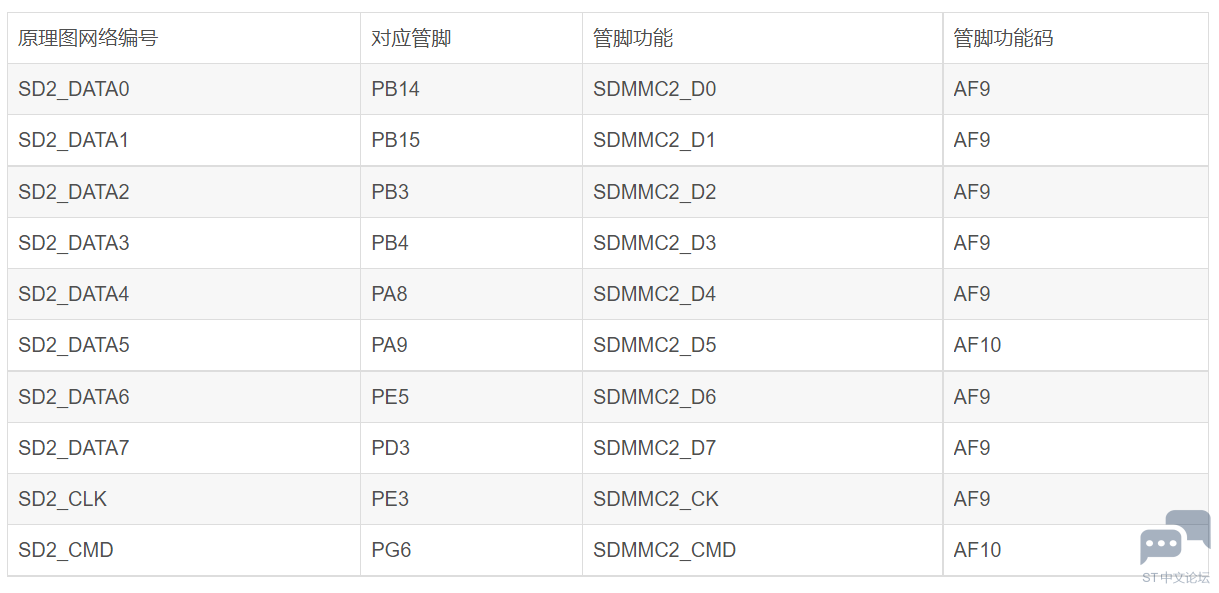

由于在使STM32MP1芯片很多管脚为多功能复用管脚，且很多管脚具备同样的功能，所以移植eMMC时需要确认硬件设计是使用的是那些管脚，根据原理图确认后管脚对应关系为：


1.管脚定义
在u-boot中STM32MP1默认管脚定义在文件
arch/arm/dts/stm32mp15-pinctrl.dtsi中，查看文件中是否有需要的管脚定义：

查看后确认有SDMMC2的管脚定义，且与FS-MP1A硬件使用情况一致，定义如下：

1. sdmmc2_b4_pins_a: sdmmc2-b4-0 {

2.

3. pins1 {

4.

5. pinmux = <STM32_PINMUX('B', 14, AF9)>, /* SDMMC2_D0 */

6.

7. <STM32_PINMUX('B', 15, AF9)>, /* SDMMC2_D1 */

8.

9. <STM32_PINMUX('B', 3, AF9)>, /* SDMMC2_D2 */

10.

11. <STM32_PINMUX('B', 4, AF9)>, /* SDMMC2_D3 */

12.

13. <STM32_PINMUX('G', 6, AF10)>; /* SDMMC2_CMD */

14.

15. slew-rate = <1>;

16.

17. drive-push-pull;

18.

19. bias-pull-up;

20.

21. };

22.

23. pins2 {

24.

25. pinmux = <STM32_PINMUX('E', 3, AF9)>; /* SDMMC2_CK */

26.

27. slew-rate = <2>;

28.

29. drive-push-pull;

30.

31. bias-pull-up;

32.

33. };

34.

35. };

复制代码

2.增加SDMMC2节点信息
修改
fdts/stm32mp15xx-fsmp1x.dtsi增加SDMMC2的信息

在原有sdmmc1节点下增加sdmmc2的内容，添加内容可参考
arch/arm/dts/stm32mp15xx-edx.dtsi中sdmmc2的写法，内容如下：

1. &sdmmc2 {

2.

3. pinctrl-names = "default";

4.

5. pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;

6.

7. non-removable;

8.

9. st,neg-edge;

10.

11. bus-width = <8>;

12.

13. vmmc-supply = <&v3v3>;

14.

15. vqmmc-supply = <&v3v3>;

16.

17. status = "okay";

18.

19. };

复制代码

————————————————
