1.资源扩展板介绍

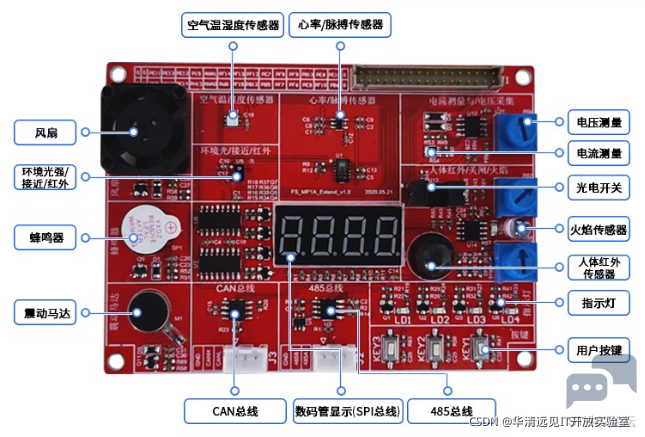

1.1硬件介绍

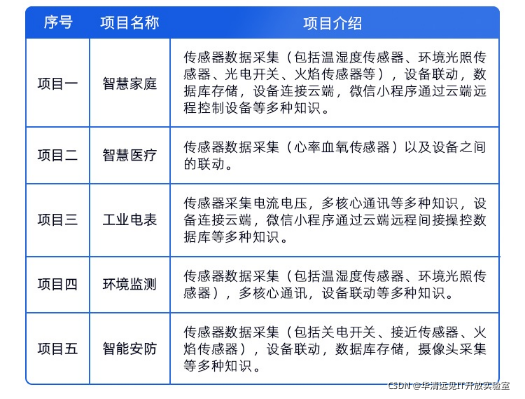

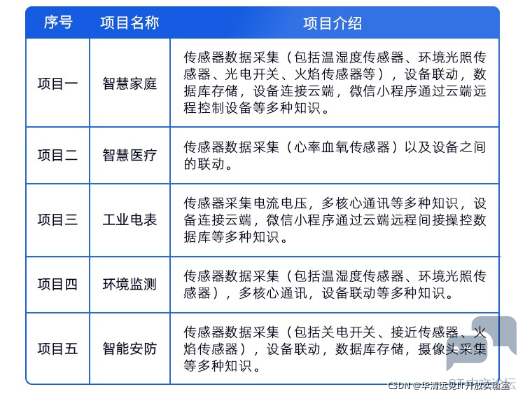

1.2资源扩展板可开发项目




2.扩展板空气温湿度传感器控制
2.1实验原理

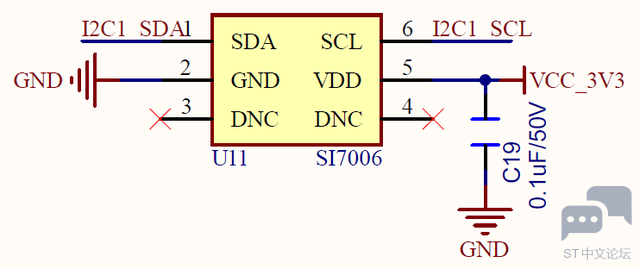

打开扩展板原理图对照扩展板可以看到扩展板有1个温湿度传感器SI7006，如下图：



由上图可见可通过I2C总线与SI7006通信。

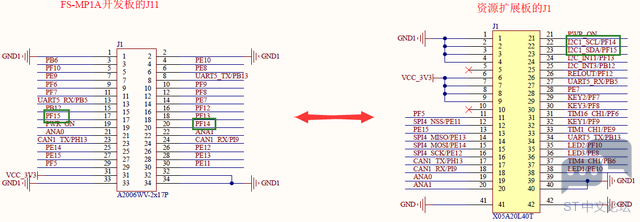

扩展板与底板接口对照图

查看原理图可知数据线I2C1_SDA、I2C1_SCL和I2C_INT1管脚对应关系如下：

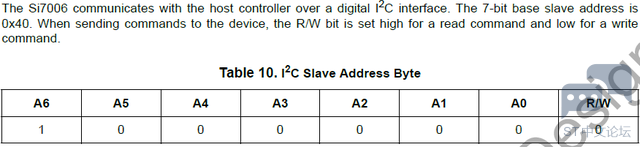

查看SI7006芯片手册确认设备七位从机地址为：0x40



2.2实验目的
了解温湿度传感器工作原理

学习I2C协议的使用方法，掌握如何利用STM32MP157A芯片控制SI7006温湿度传感器

2.3实验环境
FS-MP1A开发平台

ST-Link仿真器

STM32CubeIDE开发软件

PC机 XP、Window7/10 (32/64bit)

2.4实验步骤
打开STM32CubeIDE，配置CubeMX。

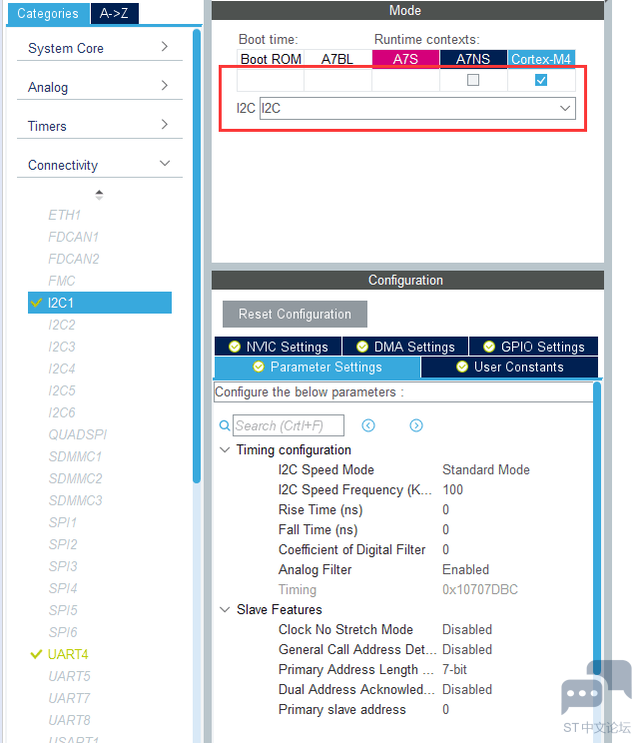

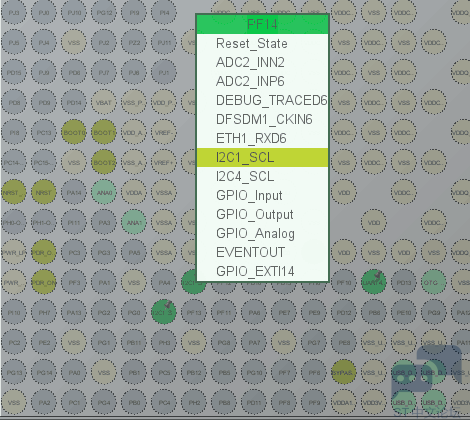

首先根据前几章内容配置好系统时钟与串口打印，然后对PF14、PF15引脚分别配置成I2C1_SCL与I2C1_SDA，切换到I2C1标签，勾选给“M4”，选中“I2C”，如下图所示。





上述为新建工程配置过程，可参考12.3.2章节进行导入已有工程，工程存放路径【华清远见-FS-MP1A开发资料\02-程序源码\ARM体系结构与接口技术\Cortex-M4\8_EX_I2C_TEM】

代码实现

由于使用的是硬件I2C，不需要自己写程序实现I2C时序，我们需要做的仅仅是调用HAL提供的硬件I2C操作函数。其中，调用“HAL_I2C_Master_Transmit”函数发送数据，调用“HAL_I2C_Master_Receive”函数接收数据，创建driver_si_7006.c文件实现传感器的控制。其代码如下

1. uint8_t SI7006_Init(void)

2.

3. {

4.

5. HAL_I2C_Init(&hi2c1);

6.

7. SI7006_WriteByte(SI7006CMD_RESET);

8.

9. HAL_Delay(50);

10.

11. return 0;

12.

13. }

14.

15. void SI7006_ReadDataTest(void)

16.

17. {

18.

19. uint16_t hum = 0, tem = 0,tem_1 = 0,tem_2 = 0;

20.

21. hum = SI7006_Read_Data(SI7006CMD_RH_HOLD);

22.

23. tem = SI7006_Read_Data(SI7006CMD_TEMP_HOLD);

24.

25. tem = ((17572*tem)/65536 - 4685);

26.

27. hum = (125*hum/65536 - 6);

28.

29. tem_1 = tem/100;

30.

31. tem_2 = tem%100;

32.

33. printf("\r hum = %d%% \n", hum);

34.

35. printf("\r tem = %d.%d\n", tem_1,tem_2);

36.

37. }

38.

39. uint8_t SI7006_WriteByte(uint8_t reg)

40.

41. {

42.

43. uint8_t write_data = reg;

44.

45. if(HAL_I2C_Master_Transmit(&hi2c1, SI7006_ADDR | SI7006_W , (uint8_t*)&write_data, 1, 300) != HAL_OK)

46.

47. {

48.

49. Error_Handler();

50.

51. }

52.

53. while (HAL_I2C_GetState(&hi2c1) != HAL_I2C_STATE_READY);

54.

55. return 0;

56.

57. }

58.

59. uint16_t SI7006_ReadWord(uint8_t reg)

60.

61. {

62.

63. uint16_t read_data = 0;

64.

65. if(HAL_I2C_Master_Transmit(&hi2c1, SI7006_ADDR | SI7006_W , (uint8_t*)®, 1, 300) != HAL_OK) //发送命令

66.

67. {

68.

69. Error_Handler();

70.

71. }

72.

73. while (HAL_I2C_GetState(&hi2c1) != HAL_I2C_STATE_READY);

74.

75. if(HAL_I2C_Master_Receive(&hi2c1, SI7006_ADDR | SI7006_R , (uint8_t*)&read_data, 2, 300) != HAL_OK) //接收word数据

76.

77. {

78.

79. Error_Handler();

80.

81. }

82.

83. return read_data;

84.

85. }

86.

87. uint16_t SI7006_Read_Data(uint16_t cmd)

88.

89. {

90.

91. uint16_t data = 0,data_low = 0,data_high = 0;

92.

93. data = SI7006_ReadWord(cmd); //采集温湿度

94.

95. data_low = (data & 0xff); //进行高低字节转换

96.

97. data_high = (data >> 8) & 0xff;

98.

99. data = (data_low << 8) + data_high;

100.

101. return data;

102.

103. }

复制代码

其中，使用“HAL_I2C_Master_Receive”接收16位数据时，由于先接收的高字节数据，然后是低字节数据，所以，在使用数据时需要进行高低字节调换。

在主函数里，先分别初始化I2C与SI7006，再调用“SI7006_ReadDataTest”函数即可以采集温湿度传感器数值。
————————————————
