2.扩展板LED灯控制
2.1实验原理

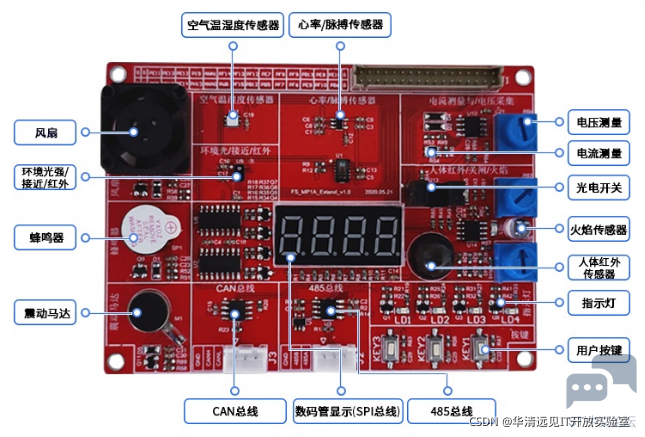

打开扩展板原理图对照扩展板可以看到扩展板有四个LED灯，其中LED4为底板电压指示灯，LD1、LD2、LD3为可控LED，原理如下：

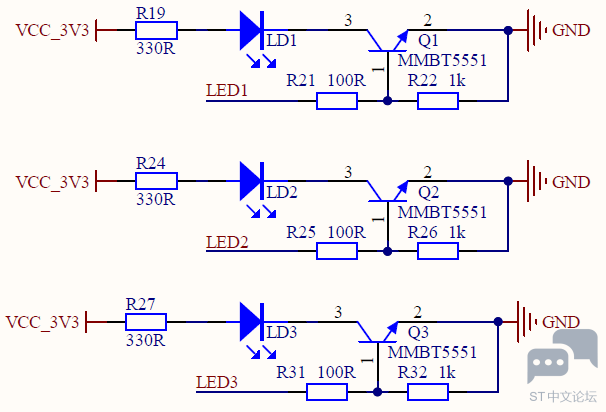

有图可知，当LED1为高电平是三极管Q1导通，这时发光二极管LED1会被点亮，同理当LED2和LED3为高电平时LD2、LD3会被点亮。

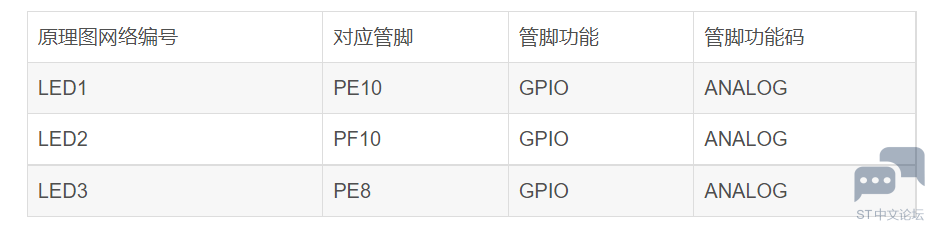

查看原理图可知LED1、LED2、LED3分别对应STM32MP157芯片的PE10、PF10、PE8如下图：

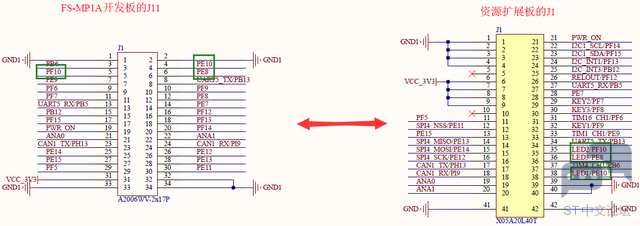

扩展板与底板接口对照图

根据网络编号可最终追至CPU对应管脚，由于上图已经可以明确LED灯对应管脚。




2.2实验目的
了解LED工作原理

学习GPIO口的使用方法，掌握如何利用STM32MP157A芯片的I/O口控制LED

2.3实验环境
FS-MP1A开发平台

ST-Link仿真器

STM32CubeIDE开发软件

PC机 XP、Window7/10 (32/64bit)

2.4实验步骤
打开STM32CubeIDE，配置CubeMX。

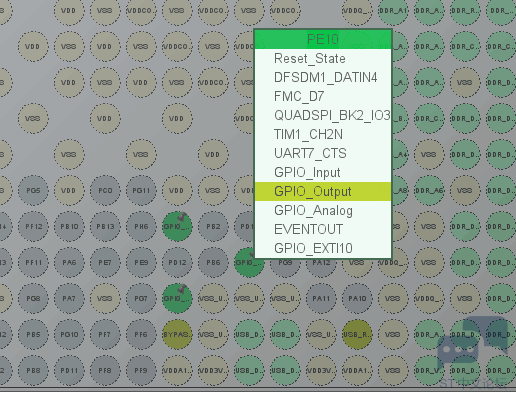

搜索框内搜索扩展板LED对应GPIO引脚PE8、PE10、PF10，左键点击设置为GPIO_Output

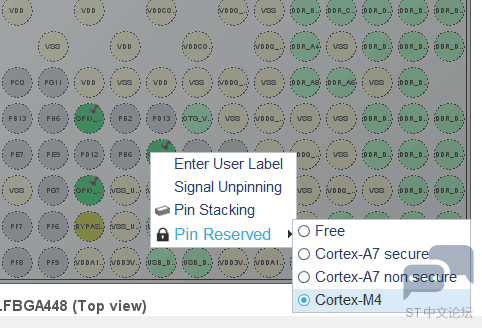

这里我们需要注意一下，和其他单片机不同，还需要继续设置“ Pin Reservation”给“ Cortex-M4”，否则STM32CubeMX不会生生成GPIO初始化相关代码。具体操作：在刚才选择的引脚上，鼠标右键选择“ Pin Reservation”->“ Cortex-M4”。

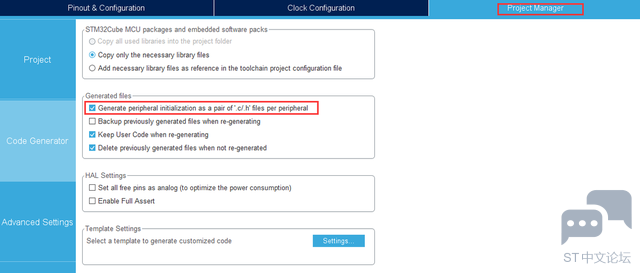

在Code Generator处选择为每个外设生成单独的C和H文件，这样设置方便阅读代码

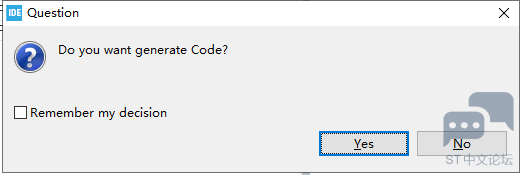

完成以上设置后，Ctrl+S保存，会提示是否需要生成代码，选择Yes即可自动生成代码。系统会自动生成System Clock代码



上述为新建工程配置过程，可参考12.3.2章节进行导入已有工程，工程存放路径

添加GPIO函数说明：

我们需要在main.c中添加GPIO相关函数， GPIO引脚输出电平高低函数

1. void bsp_led_on(void)

2.

3. {

4.

5. HAL_GPIO_WritePin(GPIOE,GPIO_PIN_8,GPIO_PIN_SET);

6.

7. HAL_GPIO_WritePin(GPIOE,GPIO_PIN_10,GPIO_PIN_SET);

8.

9. HAL_GPIO_WritePin(GPIOF,GPIO_PIN_10,GPIO_PIN_SET);

10.

11. }

12.

13. void bsp_led_off(void)

14.

15. {

16.

17. HAL_GPIO_WritePin(GPIOE,GPIO_PIN_8,GPIO_PIN_RESET);

18.

19. HAL_GPIO_WritePin(GPIOE,GPIO_PIN_10,GPIO_PIN_RESET);

20.

21. HAL_GPIO_WritePin(GPIOF,GPIO_PIN_10,GPIO_PIN_RESET);

22.

23. }

复制代码

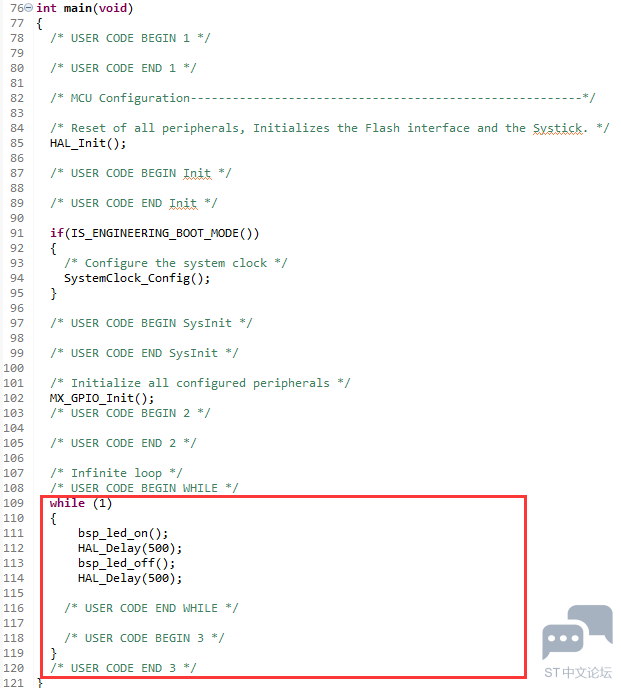

在main.c中调用函数改变GPIO引脚高低电平来改变LED灯的状态



————————————————
