1.资源扩展板介绍

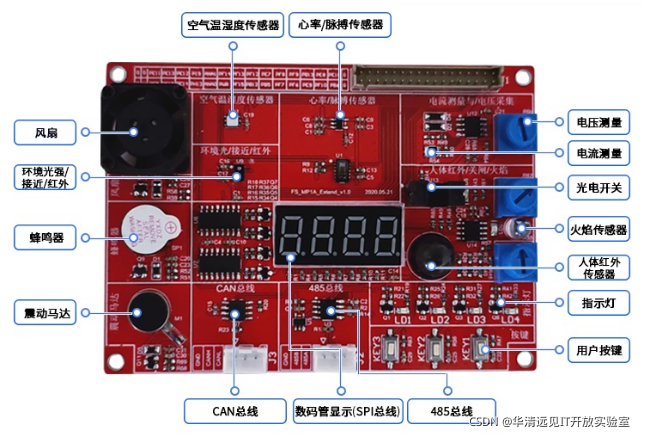

1.1硬件介绍

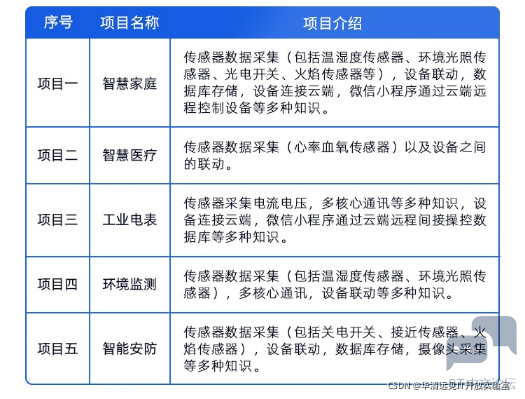

1.2资源扩展板可开发项目

2.Cortex-M4 按键扫描
2.1 实验目的
熟悉STM32CubeIDE工具软件的使用。

掌握STM32CubeIDE软件的基本设计流程和设计步骤，能够使用工具进行设计、编程、仿真调试。

学习GPIO口的使用方法，掌握如何利用STM32MP157A芯片的I/O口读取按键状态。

2.2 实验环境
FS_MP1A开发平台

ST-Link仿真器

STM32CubeIDE开发软件

PC机 XP、Window7/10 (32/64bit)

2.3 实验原理
本实验主要通过调用函数HAL_GPIO_ReadPin读取开发板上按键K2的IO口状态，控制LED灯的点亮和关闭状态。

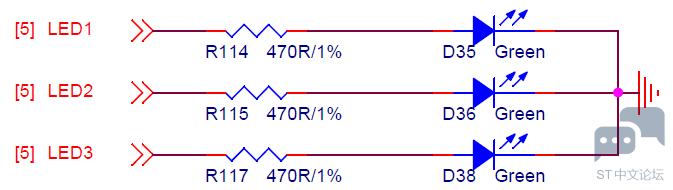

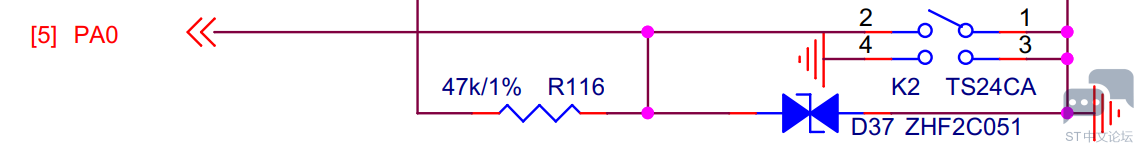

该实验需要使用到开发板上的LED灯，按键，相关硬件电路如下：







2.4 实验步骤

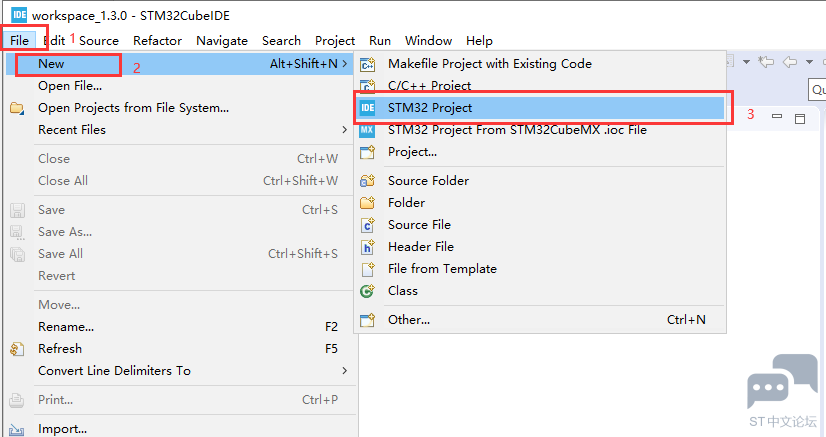

打开STM32CubeIDE->File->New->STM32 Project

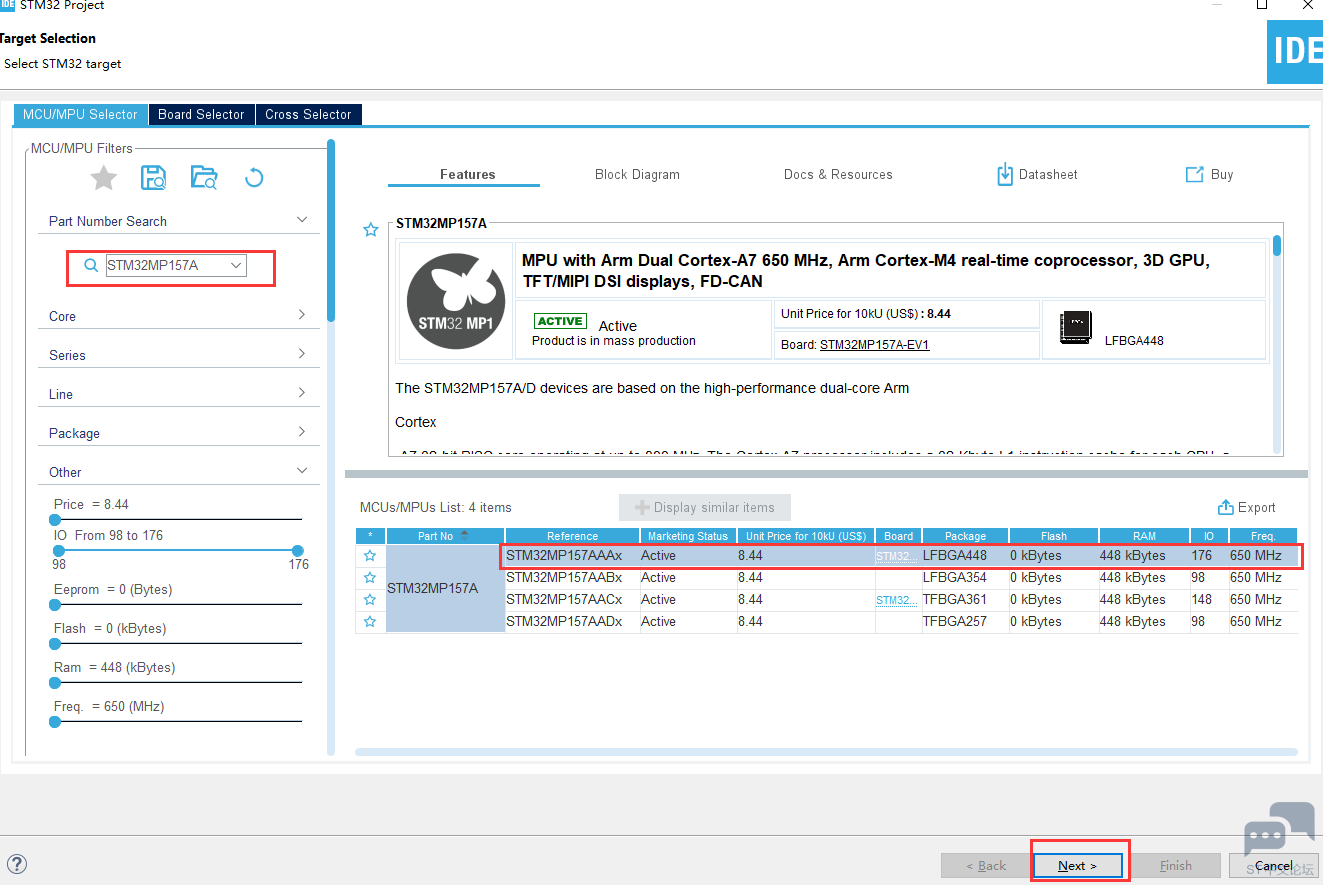

可以在左侧搜索框内输入芯片型号STM32MP157A进行搜索，选择对应芯片，点击Next

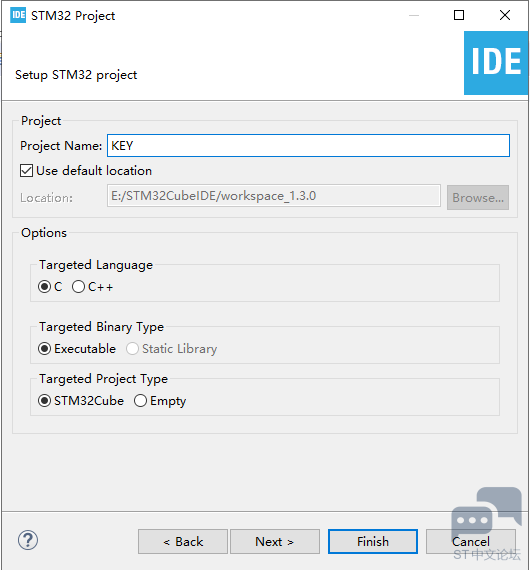

填写工程名，点击Finsh

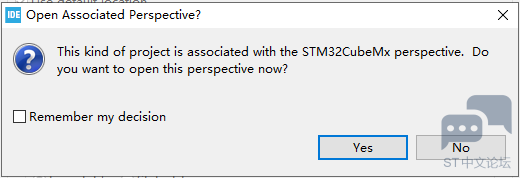

点击Yes打开配置页面



搜索框内搜索K2对应GPIO引脚PA0，左键点击设置为GPIO_Input

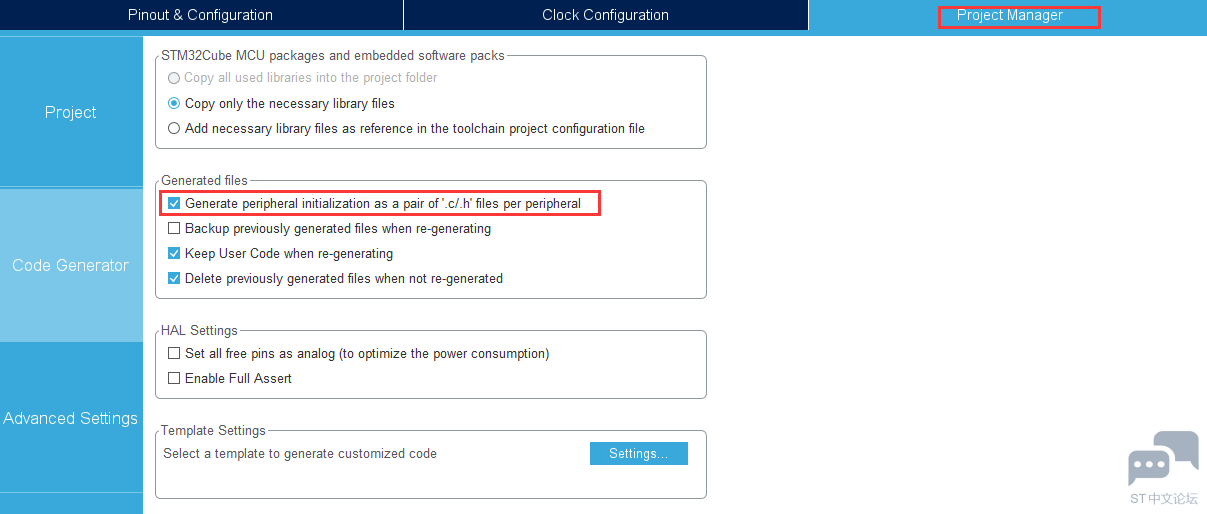

在Code Generator处选择为每个外设生成单独的C和H文件，这样设置方便阅读代码

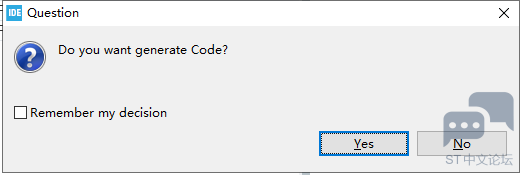

完成以上设置后，Ctrl+S保存，会提示是否需要生成代码，选择Yes即可自动生成代码。系统会自动生成System Clock代码



可以在左侧工程文件夹找到KEY_CM4子工程,打开main.c

添加GPIO初始化函数，初始化LED灯引脚PZ5为输出模式，初始化K2引脚PA0为输入模式

1. void bsp_gpio_init(void)

2. {

3.     GPIO_InitTypeDef   GPIO_InitStruct;

4.

5.     __HAL_RCC_GPIOZ_CLK_ENABLE();

6.     __HAL_RCC_GPIOA_CLK_ENABLE();

7.

8.     HAL_GPIO_WritePin(GPIOZ, GPIO_PIN_5, GPIO_PIN_SET);

9.

10.     /*Configure GPIO pin : PZ5 */

11.     GPIO_InitStruct.Pin = GPIO_PIN_5;

12.     GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

13.     GPIO_InitStruct.Pull = GPIO_PULLUP;

14.     GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;

15.     HAL_GPIO_Init(GPIOZ, &GPIO_InitStruct);

16.

17.     /*Configure GPIO pin : PA0 */

18.     GPIO_InitStruct.Pin = GPIO_PIN_0;

19.     GPIO_InitStruct.Mode = GPIO_MODE_INPUT;

20.     GPIO_InitStruct.Pull = GPIO_NOPULL;

21.     HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

22. }

复制代码

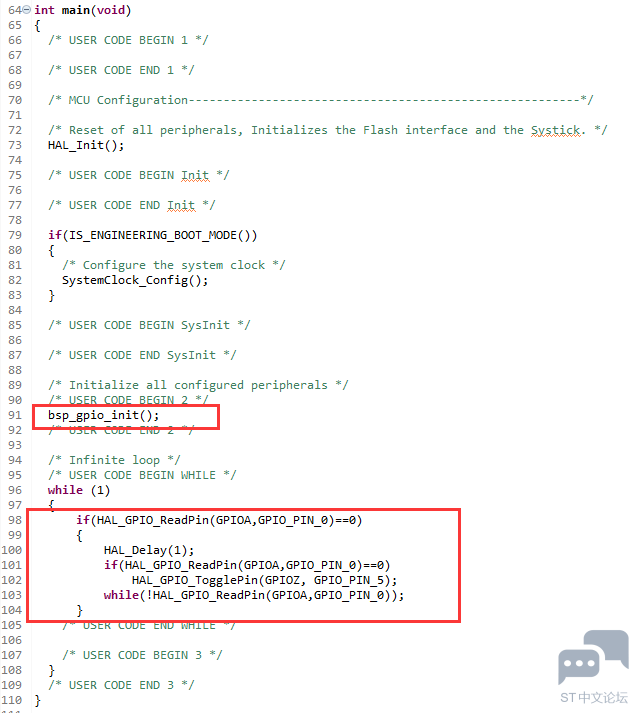

在main.c中调用GPIO初始化函数，在while循环中添加GPIO读函数，判断K2引脚高低电平，改变LED灯状态



上述为新建工程配置过程，可参考16.3.2章节进行导入已有工程，工程存放路径【华清远见-FS_MP1A开发资料\02-程序源码\ARM体系结构与接口技术\Cortex-M4部分\2_KEY】

配置完成或导入工程后进行程序下载，具体步骤参考16.3.3节进行开发板连接，程序编译、下载

2.5 实验现象
按下K2键，可看到LED灯状态发生改变
————————————————
