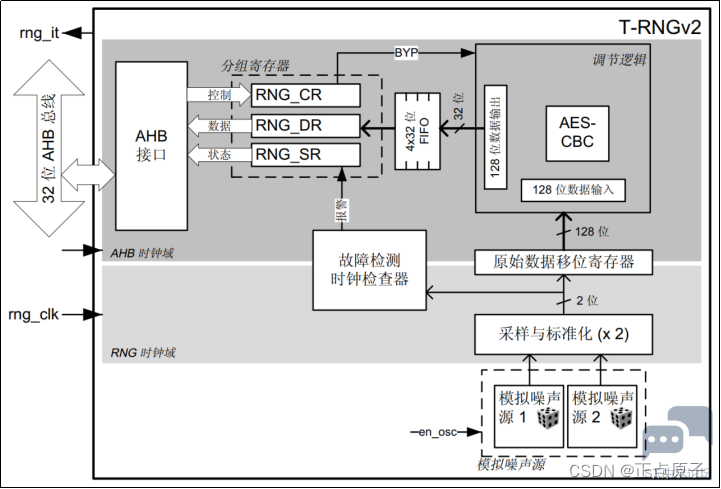

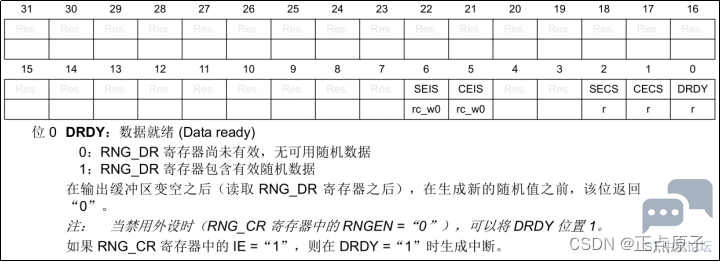

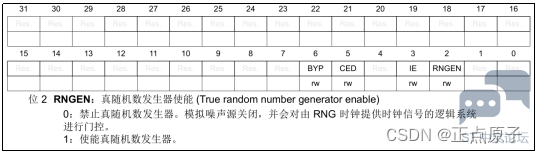

硬件随机数实验 本章,我们将介绍STM32H750的硬件随机数发生器。我们使用KEY0按键来获取硬件随机数,并且将获取到的随机数值显示在LCD上面。同时,使用LED0指示程序运行状态。 28.1 随机数发生器简介 STM32H750自带了硬件随机数发生器(RNG),RNG处理器是一个以连续模拟噪声为基础的随机数发生器,在主机读数时提供一个32位的随机数。 28.1.1 RNG框图 下面先来学习RNG框图,通过学习RNG框图会有一个很好的整体掌握,同时对之后的编程也会有一个清晰的思路。STM32H750的随机数发生器框图如图28.1.1.1所示: ![]() 图28.1.1.1 随机数发生器(RNG)框图 随机数发生器有2个时钟域:AHB时钟域和RNG时钟域。AHB时钟域的时钟来自AHB2,用于访问相关寄存器等,通过AHB2ENR的RNGEN位(bit6)使能。 RNG时钟域时钟为rng_clk,rng_clk由D2CCIP2R寄存器的RNGSEL[1:0]位选择具体的时钟源,具体选择关系为:0,hsi8_ck;1,pll1_q_ck;2,lse_ck;3,lsi_ck。我们一般选择pll1_q_ck作为rng_clk的时钟源(实验中调用sys_stm32_clock_init函数时设置了pll1_q_ck为240MHZ),因此设置RNGSEL[1:0]=1即可。AHB2ENR和D2CCIP2R这两个寄存器我们就不做介绍了,大家参考手册。 从RNG框图整体上知道,RNG有两个输入和一个输出。具体如下表: ![]() 表28.1.1.1 RNG内部输入/输出信号 STM32H750的随机数发生器(RNG)采用模拟电路实现,由内部两个模拟噪声源产生种子,经过采样和归一化处理,再经过线性移位寄存器和判断逻辑,最终输出到RNG_DR,生成32 位随机数。 每个模拟噪声源由3个环形振荡器组成,振荡器产生的输出经过异或运算产生种子,经过采样归一化处理后,输出到RNG内部的线性移位寄存器。采样频率由rng_clk时钟提供,因此,随机数质量与 HCLK 频率无关。当将大量种子引入线性移位寄存器后,经过判断逻辑,最终输出到数据寄存器 (RNG_DR)。 同时,系统会监视模拟种子和专用时钟 rng_clk,当种子上出现异常序列,或rng_clk时钟频率过低时,可以由RNG_SR寄存器的对应位读取到,如果设置了中断,则在检测到错误时,还可以产生中断。 28.1.2 RNG寄存器 RNG控制寄存器(RNG_CR) RNG控制寄存器描述如图28.1.2.1所示: ![]() 图28.1.2.1 RNG_CR寄存器 该寄存器我们只关心RNGEN位,该位用于使能随机数发生器,所以必须设置为1。 RNG状态寄存器(RNG_SR) RNG状态寄存器描述如图28.1.2.2所示: ![]() 图28.1.2.2 RNG_SR寄存器 该寄存器我们仅关心最低位(DRDY位),该位用于表示RNG_DR寄存器包含的随机数数据是否有效,如果该位为1,则说明RNG_DR的数据是有效的,可以读取出来了。读RNG_DR后,该位自动清零。 RNG数据寄存器(RNG_DR) RNG数据寄存器描述如图28.1.2.3所示: ![]() 图28.1.2.3 RNG_DR寄存器 RNG_DR寄存器是只读寄存器,我们可以读取该寄存器获得32位随机数值。此寄存器在最多216个AHB时钟周期后,又可以提供新的随机数值。 28.2 硬件设计 1.例程功能 本实验使用STM32H750自带的硬件随机数生成器(RNG),获取随机数,并显示在LCD屏幕上。按KEY0可以获取一次随机数。同时程序自动获取0~9范围内的随机数,显示在屏幕上。LED0闪烁用于提示程序正在运行。 2.硬件资源 1)RGB灯 RED : LED0 - PB4 2)独立按键 KEY0 - PA1 3)串口1(PA9/PA10连接在板载USB转串口芯片CH340上面) 4)正点原子2.8/3.5/4.3/7/10寸TFTLCD模块(仅限MCU屏,16位8080并口驱动) 5)RNG(硬件随机数生成器) 3.原理图 RNG属于STM32H750内部资源,通过软件设置好就可以了。本实验通过配合按键获取随机数和通过LCD显示。 28.3 程序设计 28.3.1 RNG的HAL库驱动 RNG在HAL库中的驱动代码在stm32h7xx_hal_rng.c文件(及其头文件)中。 1.HAL_RNG_Init函数 RNG的初始化函数,其声明如下: HAL_StatusTypeDef HAL_RNG_Init(RNG_HandleTypeDef *hrng); 函数描述: 用于初始化RNG。 函数形参: 形参1是RNG_HandleTypeDef结构体类型指针变量,其定义如下:

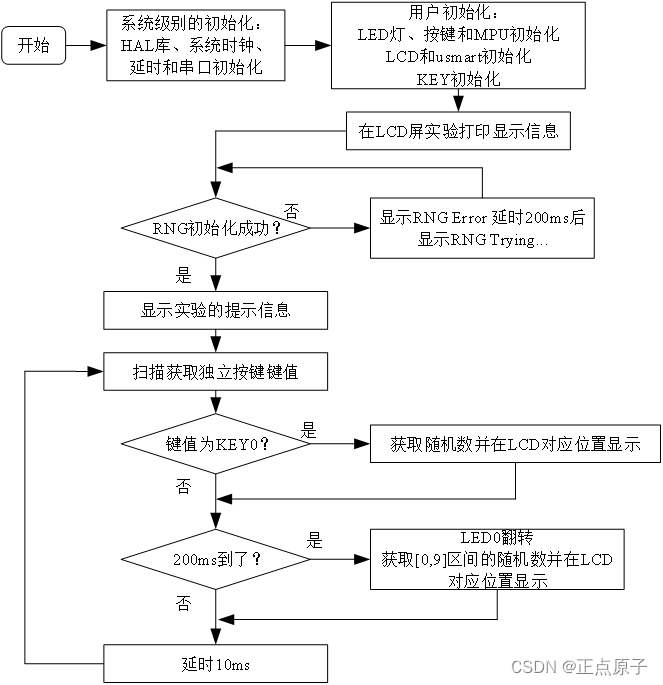

1)Instance:指向RNG寄存器基地址。 2)Init:是的RNG初始化结构体,其结构体类型RTC_InitTypeDef定义如下: typedef struct { uint32_t ClockErrorDetection; /* CED时钟错误检测 */ } RNG_InitTypeDef; 3)Lock:用于配置锁状态。 4)State:RNG设备访问状态。 5)ErrorCode :RNG错误代码 6)RandomNumber :该变量存储RNG最后生成的随机数 函数返回值: HAL_StatusTypeDef枚举类型的值。 2. HAL_RNG_GenerateRandomNumber函数 HAL_RNG_GenerateRandomNumber是RNG生成随机数函数。其声明如下: HAL_StatusTypeDef HAL_RNG_GenerateRandomNumber(RNG_HandleTypeDef *hrng, uint32_t *random32bit); 函数描述: 该函数用于RNG生成随机数。 函数形参: 形参1是RNG_HandleTypeDef结构体类型指针变量,即RNG的句柄。 形参2是uint32_t类型指针变量,随机32位指针,生成随机变量。 函数返回值: HAL_StatusTypeDef枚举类型的值。 RNG配置步骤 1)使能随机数发生器时钟 调用__HAL_RCC_RNG_CLK_ENABLE函数使能随机数发生器时钟,实际是通过设置AHB2ENR寄存器的相关位。 2)初始化(使能)随机数发生器 通过调用HAL_RNG_Init函数初始化随机数发生器,然后自行调用RNG的MSP回调函数,并使能随机数发生器。 当我们使用HAL_RNG_Init之后,在该函数内部,会调用RNG的MSP回调函数。回调函数中一般编写与MCU相关的外设时钟初始化以及NVIC配置。 3)判断DRDY位,读取随机数值 经过前面两个步骤,我们就可以读取随机数值了,不过每次读取之前,必须先判断RNG_SR寄存器的DRDY位,如果该位为1,则可以读取RNG_DR得到随机数值,如果不为1,则需要等待。 在HAL库中,通过调用HAL_RNG_GenerateRandomNumber函数判断DRDY位并读取随机数值。 通过以上3个步骤的设置,我们就可以使用STM32H7的随机数发生器(RNG)了。 28.3.2 程序流程图 ![]() 图28.3.2.1 硬件随机数实验程序流程图 28.3.3 程序解析 1.RNG驱动代码 这里我们只讲解核心代码,详细的源码请大家参考光盘本实验对应源码。RNG驱动源码包括两个文件:rng.c和rng.h。 rng.h头文件只有函数的声明,下面我们直接介绍rng.c的程序,先看RNG的初始化函数,其定义如下:
rng_init函数中调用HAL_RNG_Init函数初始化RNG,然后等待RNG初始化完成,同时判断初始化过程是否超时。 我们用HAL_RTC_MspInit回调函数来编写RNG时钟配置等代码,其定义如下:
最后两个是我们获取随机数函数,它们的定义如下:
其中rng_get_random_num用于读取随机数值,而rng_get_random_range用于读取一个特定范围内的随机数,实际上它们都是通过调用的函数HAL_RNG_GenerateRandomNumber来实现的。 2. main.c代码 在main.c里面编写如下代码:
该部分代码也比较简单,在所有外设初始化成功后,进入死循环,等待按键按下,如果KEY0按下,则调用rng_get_random_num函数,读取随机数值,并将读到的随机数显示在LCD上面。每隔200ms获取一次区间[0,9]的随机数,并实时显示在液晶上。同时LED0,周期性闪烁,400ms闪烁一次。 最后,为了方便测试,我们将rng_get_random_num和rng_get_random_range加入USMART,修改usmart_nametab如下:

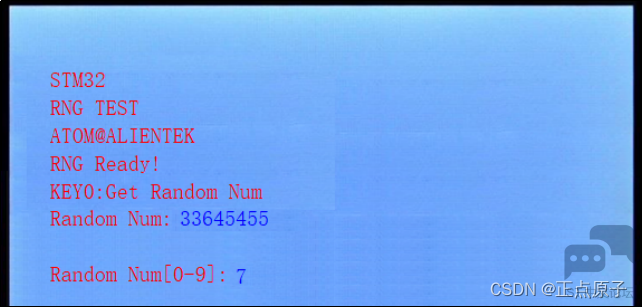

这样,我们便可以在串口输入我们想要调用的函数(rng_get_random_range或rng_get_random_num)进行测试。 28.4 下载验证 将程序下载到开发板后,可以看到LED0不停的闪烁,提示程序已经在运行了。然后我们按下KEY0,就可以在屏幕上看到获取到的随机数。同时,就算不按KEY0,程序也会自动的获取0~9区间的随机数显示在LCD上面。实验结果如图28.4.1所示: ![]() 图28.4.1 获取随机数成功 然后,我们还可以在串口调试助手里面,调用rng_get_random_num和rng_get_random_range函数,测试这两个函数的功能,大家可以自行测试。 ———————————————— 版权声明:正点原子 |
