STM32最小系统硬件组成 最小系统为单片机工作的最低要求,不含外设控制,原理简单,分析最小系统是STM32入门的基础。 组成:

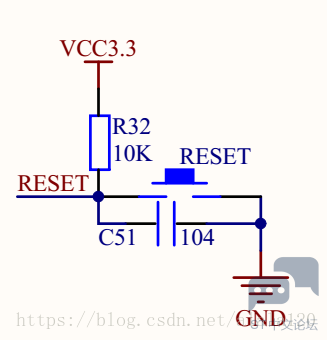

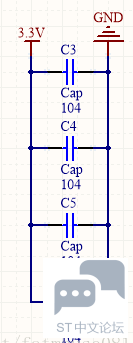

电源 3.3V的电源从这里接入,其中电容起到滤波的作用。 ![]() 复位电路 当RESET引脚被拉低产生外部复位时,产生复位脉冲,从而使系统复位。 有三种复位方式:

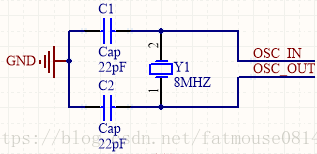

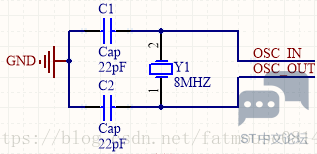

上电复位,在上电瞬间,电容充电,RESET出现短暂的低电平,该低电平持续时间由电阻和电容共同决定,需求的复位信号持续时间约在1ms左右,计算方式如下: t = 1.1RC(固定计算公式) 1.1*10K*0.1uF=1.1ms 手动复位:按键按下时,RESET与地导通,从而产生一个低电平,实现复位。 ![]() 时钟 晶振的作用是为最小系统提供最基本的时钟信号,电容的作用是保证晶振输出的震荡频率更加稳定。 ![]() BOOT启动电路 STM32 芯片的 BOOT0 和 BOOT1 引脚,可使用跳线帽设置它们的电平从而控制芯片的启动方式,它支持从内部 FLASH 启动、系统存储器启动以及内部 SRAM 启动方式。 一般使用JTAG或者SWD调试下载程序,会下载到闪存里,所以可以直接将BOOT0引脚和BOOT1引脚置为低电平。 ![]() STM32三种启动模式对应的存储介质均是芯片内置的,它们是:

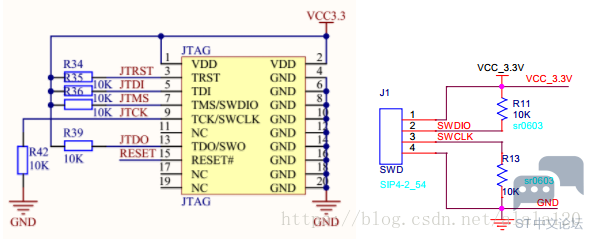

调试接口 STM32有两种调试接口,JTAG为5针,SWD为2线串行(一共四线)。 ![]() 此外还有采用USB进行程序烧写和数据输出:和电脑USB口连接也可以进行小负载驱动供电。 通常采用CH340G的芯片,实现USB转串口。使用该芯片将电脑的USB映射为串口使用,注意电脑上应安装串口驱动程序,否则不能正常识别。 转载自:EE时间 |
