基于RIBEE_02的开发板设计跑马灯驱动程序，25颗灯按蓝、绿、黄、红、白跑马点亮。

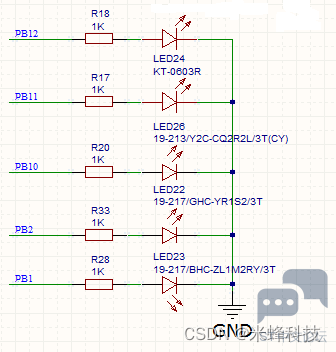

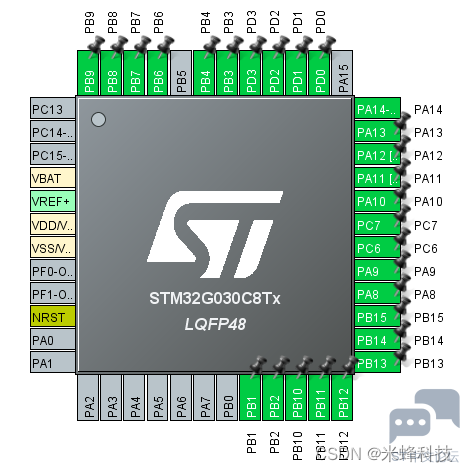

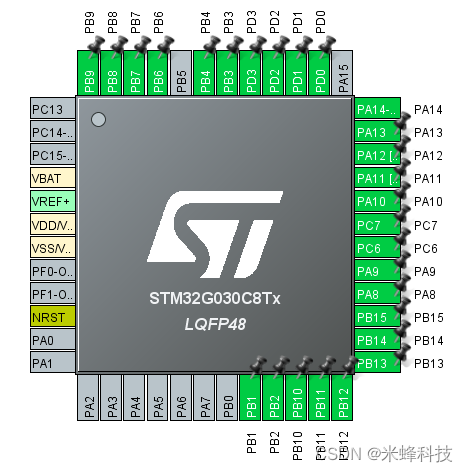

1.上芯片图与电路图，LED灯均串联1K电阻共地。

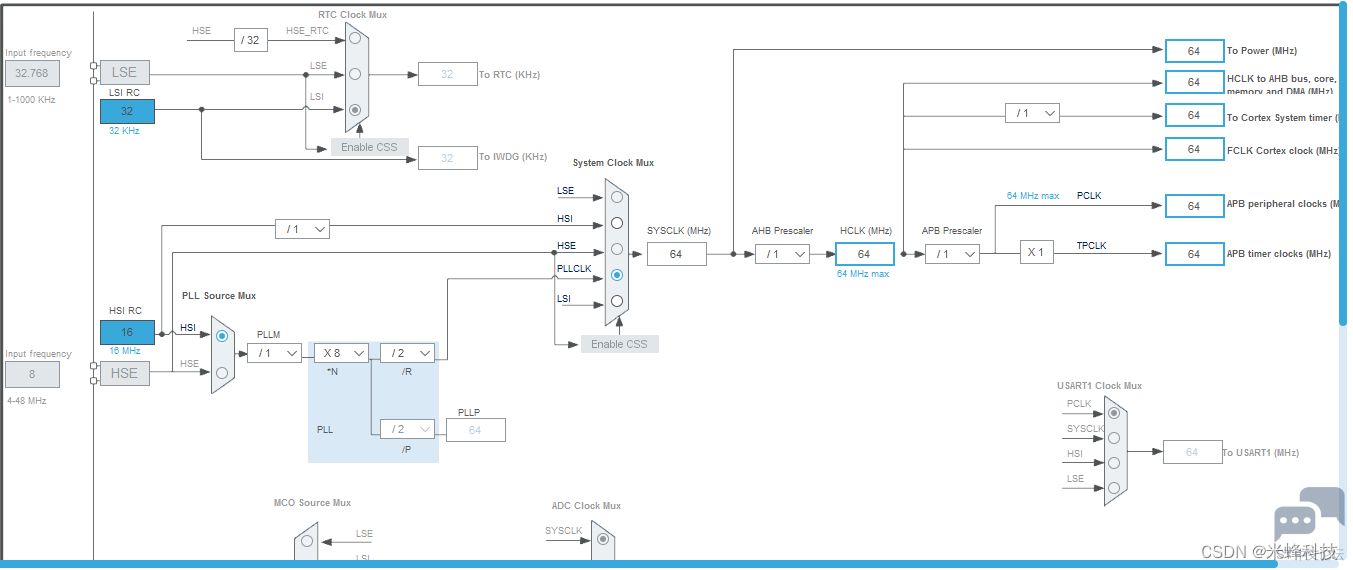

2.晶振配置为内部晶振，配置外设GPIO为64MHZ



3. 编写LED驱动动GPIO.H文件，定义结构体与枚举，宏定义GPIO.

1. /* Define to prevent recursive inclusion -------------------------------------*/

2. #ifndef __BEE_H

3. #define __BEE_H

4.

5. /* Includes ------------------------------------------------------------------*/

6. #include "stm32g0xx_hal.h"

7.

8. typedef struct

9. {

10.     uint8_t NUM;

11. } HORSE_Struct;

12. /*************  共25个灯跑马点亮   *************/

13. typedef enum {

14.     BLUE_B1= 1,       //蓝灯

15.     GREEN_B2,         //绿灯

16.     YELLOW_B10,       //黄灯

17.     RED_B11,          //红灯

18.     WHITE_B12,        //白灯

19.     BLUE_B13,         //蓝灯

20.     GREEN_B14,        //绿灯

21.     YELLOW_B15,       //黄灯

22.     RED_A8,           //红灯

23.     WHITE_A9,         //白灯

24.     BLUE_C6,          //蓝灯

25.     GREEN_C7,         //绿灯

26.     YELLOW_A10,       //黄灯

27.     RED_A11,          //红灯

28.     WHITE_A12,        //白灯

29.     BLUE_D0,          //蓝灯

30.     GREEN_D1,         //绿灯

31.     YELLOW_D2,        //黄灯

32.     RED_D3,           //红灯

33.     WHITE_B3,         //白灯

34.     BLUE_B4,          //蓝灯

35.     GREEN_B6,         //绿灯

36.     YELLOW_B7,        //黄灯

37.     RED_B8,           //红灯

38.     WHITE_B9,         //白灯

39. } LEDEnum;

40. /* Private defines -----------------------------------------------------------*/

41. #define PA8_Pin GPIO_PIN_8

42. #define PA8_GPIO_Port GPIOA

43. #define PA8_High()   HAL_GPIO_WritePin(GPIOA, PA8_Pin, GPIO_PIN_SET)

44. #define PA8_Low()    HAL_GPIO_WritePin(GPIOA, PA8_Pin, GPIO_PIN_RESET)

45.

46. #define PA9_Pin GPIO_PIN_9

47. #define PA9_GPIO_Port GPIOA

48. #define PA9_High()   HAL_GPIO_WritePin(GPIOA, PA9_Pin, GPIO_PIN_SET)

49. #define PA9_Low()    HAL_GPIO_WritePin(GPIOA, PA9_Pin, GPIO_PIN_RESET)

50.

51. #define PA10_Pin GPIO_PIN_10

52. #define PA10_GPIO_Port GPIOA

53. #define PA10_High()   HAL_GPIO_WritePin(GPIOA, PA10_Pin, GPIO_PIN_SET)

54. #define PA10_Low()    HAL_GPIO_WritePin(GPIOA, PA10_Pin, GPIO_PIN_RESET)

55.

56. #define PA11_Pin GPIO_PIN_11

57. #define PA11_GPIO_Port GPIOA

58. #define PA11_High()   HAL_GPIO_WritePin(GPIOA, PA11_Pin, GPIO_PIN_SET)

59. #define PA11_Low()    HAL_GPIO_WritePin(GPIOA, PA11_Pin, GPIO_PIN_RESET)

60.

61. #define PA12_Pin GPIO_PIN_12

62. #define PA12_GPIO_Port GPIOA

63. #define PA12_High()   HAL_GPIO_WritePin(GPIOA, PA12_Pin, GPIO_PIN_SET)

64. #define PA12_Low()    HAL_GPIO_WritePin(GPIOA, PA12_Pin, GPIO_PIN_RESET)

65.

66. #define PA13_Pin GPIO_PIN_13

67. #define PA13_GPIO_Port GPIOA

68. #define PA13_High()   HAL_GPIO_WritePin(GPIOA, PA13_Pin, GPIO_PIN_SET)

69. #define PA13_Low()    HAL_GPIO_WritePin(GPIOA, PA13_Pin, GPIO_PIN_RESET)

70.

71. #define PA14_Pin GPIO_PIN_14

72. #define PA14_GPIO_Port GPIOA

73. #define PA14_High()   HAL_GPIO_WritePin(GPIOA, PA14_Pin, GPIO_PIN_SET)

74. #define PA14_Low()    HAL_GPIO_WritePin(GPIOA, PA14_Pin, GPIO_PIN_RESET)

75.

76. #define PB1_Pin GPIO_PIN_1

77. #define PB1_GPIO_Port GPIOB

78. #define PB1_High()   HAL_GPIO_WritePin(GPIOB, PB1_Pin, GPIO_PIN_SET)

79. #define PB1_Low()    HAL_GPIO_WritePin(GPIOB, PB1_Pin, GPIO_PIN_RESET)

80.

81. #define PB2_Pin GPIO_PIN_2

82. #define PB2_GPIO_Port GPIOB

83. #define PB2_High()   HAL_GPIO_WritePin(GPIOB, PB2_Pin, GPIO_PIN_SET)

84. #define PB2_Low()    HAL_GPIO_WritePin(GPIOB, PB2_Pin, GPIO_PIN_RESET)

85.

86. #define PB3_Pin GPIO_PIN_3

87. #define PB3_GPIO_Port GPIOB

88. #define PB3_High()   HAL_GPIO_WritePin(GPIOB, PB3_Pin, GPIO_PIN_SET)

89. #define PB3_Low()    HAL_GPIO_WritePin(GPIOB, PB3_Pin, GPIO_PIN_RESET)

90.

91. #define PB4_Pin GPIO_PIN_4

92. #define PB4_GPIO_Port GPIOB

93. #define PB4_High()   HAL_GPIO_WritePin(GPIOB, PB4_Pin, GPIO_PIN_SET)

94. #define PB4_Low()    HAL_GPIO_WritePin(GPIOB, PB4_Pin, GPIO_PIN_RESET)

95.

96. #define PB6_Pin GPIO_PIN_6

97. #define PB6_GPIO_Port GPIOB

98. #define PB6_High()   HAL_GPIO_WritePin(GPIOB, PB6_Pin, GPIO_PIN_SET)

99. #define PB6_Low()    HAL_GPIO_WritePin(GPIOB, PB6_Pin, GPIO_PIN_RESET)

100.

101. #define PB7_Pin GPIO_PIN_7

102. #define PB7_GPIO_Port GPIOB

103. #define PB7_High()   HAL_GPIO_WritePin(GPIOB, PB7_Pin, GPIO_PIN_SET)

104. #define PB7_Low()    HAL_GPIO_WritePin(GPIOB, PB7_Pin, GPIO_PIN_RESET)

105.

106. #define PB8_Pin GPIO_PIN_8

107. #define PB8_GPIO_Port GPIOB

108. #define PB8_High()   HAL_GPIO_WritePin(GPIOB, PB8_Pin, GPIO_PIN_SET)

109. #define PB8_Low()    HAL_GPIO_WritePin(GPIOB, PB8_Pin, GPIO_PIN_RESET)

110.

111. #define PB9_Pin GPIO_PIN_9

112. #define PB9_GPIO_Port GPIOB

113. #define PB9_High()   HAL_GPIO_WritePin(GPIOB, PB9_Pin, GPIO_PIN_SET)

114. #define PB9_Low()    HAL_GPIO_WritePin(GPIOB, PB9_Pin, GPIO_PIN_RESET)

115.

116. #define PB10_Pin GPIO_PIN_10

117. #define PB10_GPIO_Port GPIOB

118. #define PB10_High()   HAL_GPIO_WritePin(GPIOB, PB10_Pin, GPIO_PIN_SET)

119. #define PB10_Low()    HAL_GPIO_WritePin(GPIOB, PB10_Pin, GPIO_PIN_RESET)

120.

121. #define PB11_Pin GPIO_PIN_11

122. #define PB11_GPIO_Port GPIOB

123. #define PB11_High()   HAL_GPIO_WritePin(GPIOB, PB11_Pin, GPIO_PIN_SET)

124. #define PB11_Low()    HAL_GPIO_WritePin(GPIOB, PB11_Pin, GPIO_PIN_RESET)

125.

126. #define PB12_Pin GPIO_PIN_12

127. #define PB12_GPIO_Port GPIOB

128. #define PB12_High()   HAL_GPIO_WritePin(GPIOB, PB12_Pin, GPIO_PIN_SET)

129. #define PB12_Low()    HAL_GPIO_WritePin(GPIOB, PB12_Pin, GPIO_PIN_RESET)

130.

131. #define PB13_Pin GPIO_PIN_13

132. #define PB13_GPIO_Port GPIOB

133. #define PB13_High()   HAL_GPIO_WritePin(GPIOB, PB13_Pin, GPIO_PIN_SET)

134. #define PB13_Low()    HAL_GPIO_WritePin(GPIOB, PB13_Pin, GPIO_PIN_RESET)

135.

136. #define PB14_Pin GPIO_PIN_14

137. #define PB14_GPIO_Port GPIOB

138. #define PB14_High()   HAL_GPIO_WritePin(GPIOB, PB14_Pin, GPIO_PIN_SET)

139. #define PB14_Low()    HAL_GPIO_WritePin(GPIOB, PB14_Pin, GPIO_PIN_RESET)

140.

141. #define PB15_Pin GPIO_PIN_15

142. #define PB15_GPIO_Port GPIOB

143. #define PB15_High()   HAL_GPIO_WritePin(GPIOB, PB15_Pin, GPIO_PIN_SET)

144. #define PB15_Low()    HAL_GPIO_WritePin(GPIOB, PB15_Pin, GPIO_PIN_RESET)

145.

146. #define PC6_Pin GPIO_PIN_6

147. #define PC6_GPIO_Port GPIOC

148. #define PC6_High()   HAL_GPIO_WritePin(GPIOC, PC6_Pin, GPIO_PIN_SET)

149. #define PC6_Low()    HAL_GPIO_WritePin(GPIOC, PC6_Pin, GPIO_PIN_RESET)

150.

151. #define PC7_Pin GPIO_PIN_7

152. #define PC7_GPIO_Port GPIOC

153. #define PC7_High()   HAL_GPIO_WritePin(GPIOC, PC7_Pin, GPIO_PIN_SET)

154. #define PC7_Low()    HAL_GPIO_WritePin(GPIOC, PC7_Pin, GPIO_PIN_RESET)

155.

156. #define PD0_Pin GPIO_PIN_0

157. #define PD0_GPIO_Port GPIOD

158. #define PD0_High()   HAL_GPIO_WritePin(GPIOD, PD0_Pin, GPIO_PIN_SET)

159. #define PD0_Low()    HAL_GPIO_WritePin(GPIOD, PD0_Pin, GPIO_PIN_RESET)

160.

161. #define PD1_Pin GPIO_PIN_1

162. #define PD1_GPIO_Port GPIOD

163. #define PD1_High()   HAL_GPIO_WritePin(GPIOD, PD1_Pin, GPIO_PIN_SET)

164. #define PD1_Low()    HAL_GPIO_WritePin(GPIOD, PD1_Pin, GPIO_PIN_RESET)

165.

166. #define PD2_Pin GPIO_PIN_2

167. #define PD2_GPIO_Port GPIOD

168. #define PD2_High()   HAL_GPIO_WritePin(GPIOD, PD2_Pin, GPIO_PIN_SET)

169. #define PD2_Low()    HAL_GPIO_WritePin(GPIOD, PD2_Pin, GPIO_PIN_RESET)

170.

171. #define PD3_Pin GPIO_PIN_3

172. #define PD3_GPIO_Port GPIOD

173. #define PD3_High()   HAL_GPIO_WritePin(GPIOD, PD3_Pin, GPIO_PIN_SET)

174. #define PD3_Low()    HAL_GPIO_WritePin(GPIOD, PD3_Pin, GPIO_PIN_RESET)

175.

176. /* USER CODE BEGIN Private defines */

177. extern void BEE_GPIO_HORSE(void);

178. /* USER CODE END Private defines */

179.

180.

181. #endif /* __BEE_H */

182.

183. /****END OF FILE****/

复制代码

4.编写LED跑马灯GPIO.C文件，引用SWITCH--CASE语句。

1. #include "BEE_GPIO.h"

2.

3. HORSE_Struct HORSE= {0};

4.

5. /* Private function prototypes --------25 LED HORSE RACE---------------------*/

6. void BEE_GPIO_HORSE(void)

7. {

8.     HORSE.NUM++;

9.     switch(HORSE.NUM)

10.     {

11.     case BLUE_B1   :

12.         PB1_High();

13.         PB2_Low();

14.         PB10_Low();

15.         PB11_Low();

16.         PB12_Low();

17.         PB13_Low();

18.         PB14_Low();

19.         PB15_Low();

20.         PA8_Low();

21.         PA9_Low();

22.         PC6_Low();

23.         PC7_Low();

24.         PA10_Low();

25.         PA11_Low();

26.         PA12_Low();

27.         PD0_Low();

28.         PD1_Low();

29.         PD2_Low();

30.         PD3_Low();

31.         PB3_Low();

32.         PB4_Low();

33.         PB6_Low();

34.         PB7_Low();

35.         PB8_Low();

36.         PB9_Low();

37.

38.         break ;

39.     case GREEN_B2   :

40.         PB1_Low();

41.         PB2_High();

42.         break ;

43.     case YELLOW_B10 :

44.         PB2_Low();

45.         PB10_High();

46.         break ;

47.     case RED_B11    :

48.         PB10_Low();

49.         PB11_High();

50.         break ;

51.     case WHITE_B12 :

52.         PB11_Low();

53.         PB12_High();

54.         break ;

55.     case BLUE_B13    :

56.         PB12_Low();

57.         PB13_High();

58.         break ;

59.     case GREEN_B14 :

60.         PB13_Low();

61.         PB14_High();

62.         break ;

63.     case YELLOW_B15 :

64.         PB14_Low();

65.         PB15_High();

66.         break ;

67.     case RED_A8   :

68.         PB15_Low();

69.         PA8_High();

70.         break ;

71.     case WHITE_A9 :

72.         PA8_Low();

73.         PA9_High();

74.         break ;

75.     case BLUE_C6    :

76.         PA9_Low();

77.         PC6_High();

78.         break ;

79.     case GREEN_C7 :

80.         PC6_Low();

81.         PC7_High();

82.         break ;

83.     case YELLOW_A10    :

84.         PC7_Low();

85.         PA10_High();

86.         break ;

87.     case RED_A11 :

88.         PA10_Low();

89.         PA11_High();

90.         break ;

91.     case WHITE_A12 :

92.         PA11_Low();

93.         PA12_High();

94.         break ;

95.     case BLUE_D0   :

96.         PA12_Low();

97.         PD0_High();

98.         break ;

99.     case GREEN_D1 :

100.         PD0_Low();

101.         PD1_High();

102.         break ;

103.     case YELLOW_D2    :

104.         PD1_Low();

105.         PD2_High();

106.         break ;

107.     case RED_D3 :

108.         PD2_Low();

109.         PD3_High();

110.         break ;

111.     case WHITE_B3    :

112.         PD3_Low();

113.         PB3_High();

114.         break ;

115.     case BLUE_B4:

116.         PB3_Low();

117.         PB4_High();

118.         break ;

119.     case GREEN_B6:

120.         PB4_Low();

121.         PB6_High();

122.         break ;

123.     case YELLOW_B7:

124.         PB6_Low();

125.         PB7_High();

126.         break ;

127.     case RED_B8:

128.         PB7_Low();

129.         PB8_High();

130.         break ;

131.     case WHITE_B9:

132.         PB8_Low();

133.         PB9_High();

134.         HORSE.NUM  =         0 ;

135.         break ;

136.

137.     default :

138.         HORSE.NUM  =         0 ;

139.         break ;//没有符合的条件即执行本default  非必须

140.     }

141. }


复制代码

5.在主程序WHILE()中编写跑马延时程序

1. while (1)

2.     {

3.         HAL_Delay(300);//0.3S－－控制跑马灯速度

4.         BEE_GPIO_HORSE();

5.     }

复制代码

————————————————
