文章简介:	我将GuiLite移植到了STM32F4开发板上

最近在做Github找到一个有趣的开源Gui框架：GuiLite，按照说明移植了GuiLite到STM32F4OLED屏幕上，分析一下自己的移植经验。

01 GuiLite介绍

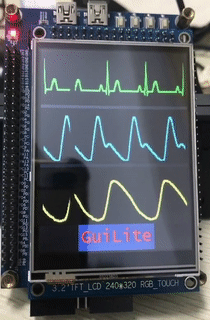

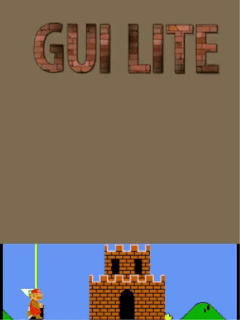

GuiLite是一个开源的Gui框架，只依赖于一个单一的头文件库（GuiLite.h），不需要很复杂的文件管理，代码量平易近人。

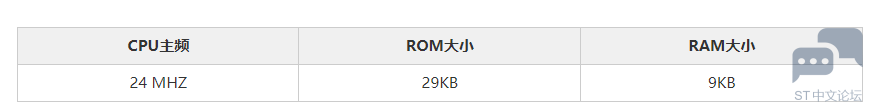

GuiLite由4千行C++代码编写，单片机上也能流畅运行，其最低的硬件运行要求如下：

$RS$ZX)HI{{B[0]$`12I_GGR.png$

同时GuiLite具有很强的跨平台特性：

支持的操作系统：iOS/macOS/WatchOS，Android，Linux（ARM/x86-64），Windows（包含VR），RTOS… 甚至无操作系统的单片机
支持的开发语言：C/C++, Swift, Java, Javascript, C#, Golang…
支持的第3方库：Qt, MFC, Winforms, CoCoa…

除此之外，GuiLite 提供一系列辅助开发工具：

☁️完美的“云” + “物联网”解决方案：让你轻松驾驭全球IoT业务
支持多语言,采用 UTF-8 编码；支持视频播放
资源制作工具为你定制自己的字体/图片资源
所见即所得的GUI布局工具
编译活跃度统计，及实时分析

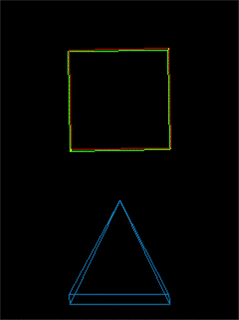

支持3D & Web
支持Docker，一条命令启动。

02 GuiLite移植

2.1 硬件准备

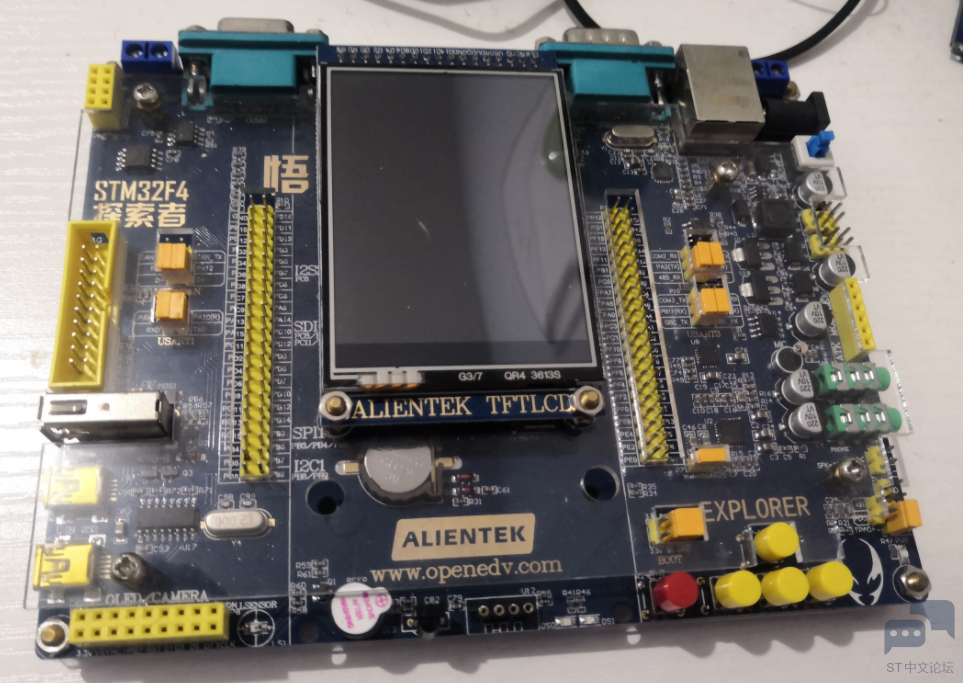

STM32F407开发板

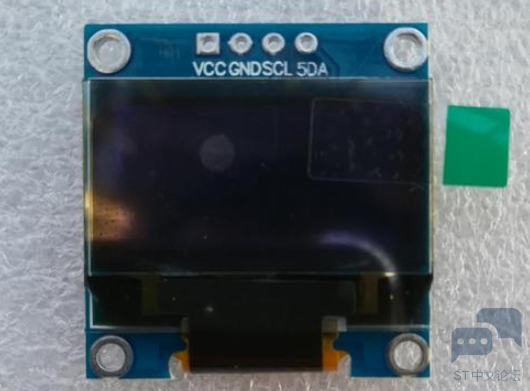

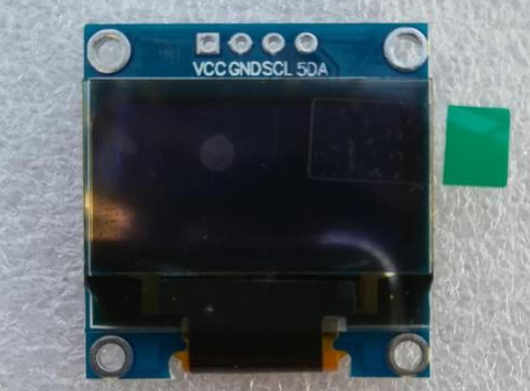

OLED屏幕

2.2 驱动准备

这里我使用STM32CubeMX 对开发板进行外设配置，开启STM32的硬件IIC，这里我用CubeMX开启后如下：

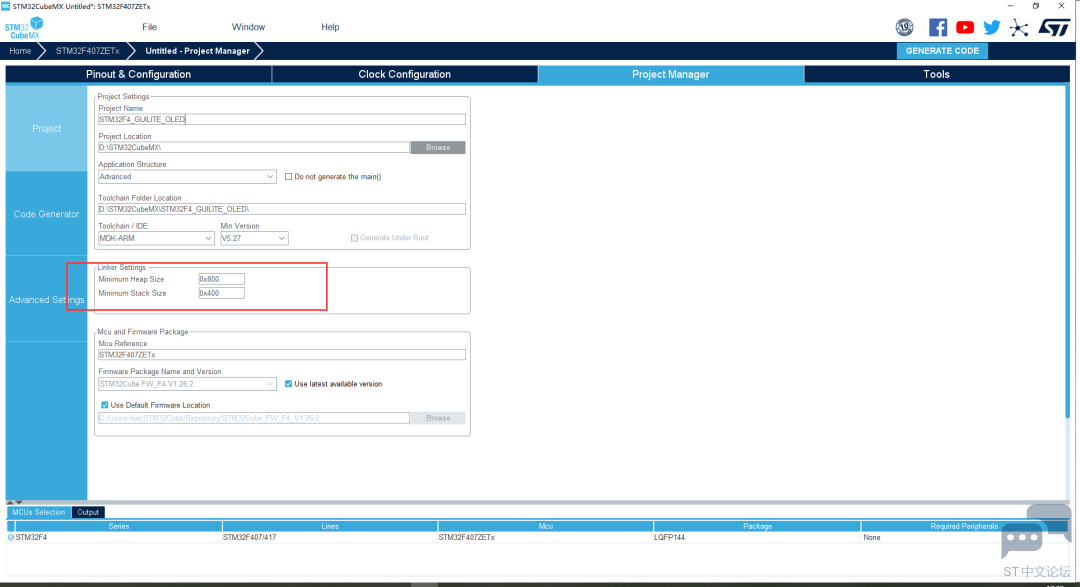

配置完成生成代码，同时将分配的堆空间增大：

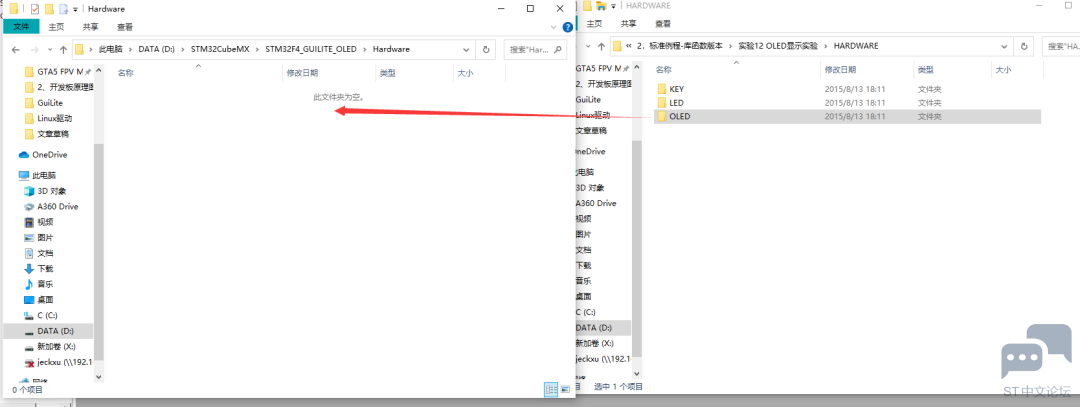

代码生成后，我们复制正点原子的OLED驱动工程代码到Hardware硬件目录下（自己创建一个该目录）

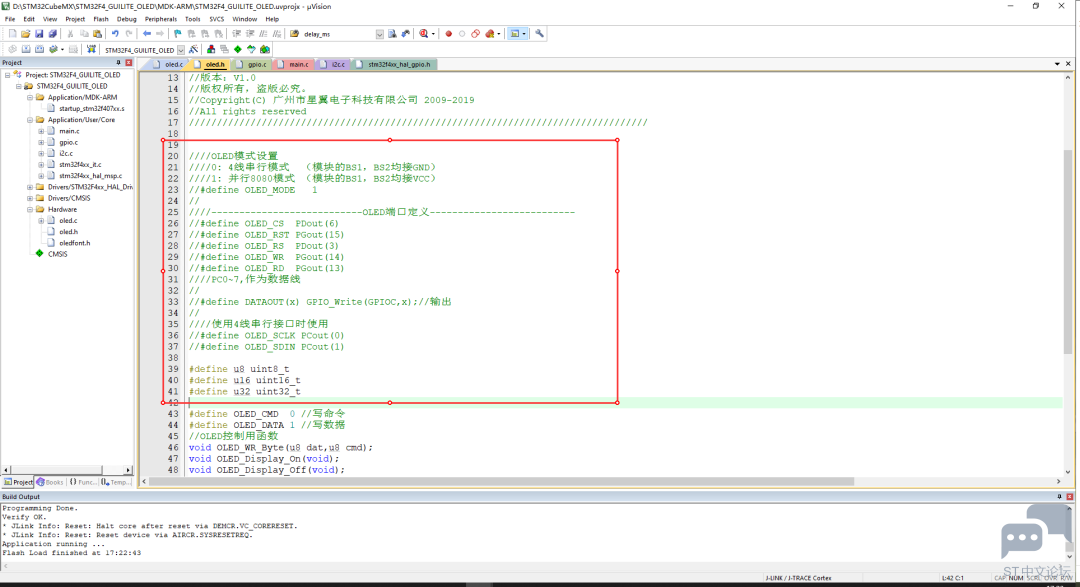

在MDK里面添加文件，然后我们进行修改，注释掉头文件里面关于端口的定义，同时添加三个类型宏定义

然后我们进入oled.c文件，将void OLED_WR_Byte(u8 dat,u8 cmd)和 void OLED_Init(void)函数分别替换为下面的内容：

OLED_WR_Byte：

void OLED_WR_Byte(u8 dat,u8 cmd)
{
if(cmd)
HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100);
else
HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&dat,1,0x100);
}

复制代码

OLED_Init：

//初始化SSD1306
void OLED_Init(void)
{
OLED_WR_Byte(0xAE,OLED_CMD); //关闭显示
OLED_WR_Byte(0xD5,OLED_CMD); //设置时钟分频因子,震荡频率
OLED_WR_Byte(80,OLED_CMD); //[3:0],分频因子;[7:4],震荡频率
OLED_WR_Byte(0xA8,OLED_CMD); //设置驱动路数
OLED_WR_Byte(0X3F,OLED_CMD); //默认0X3F(1/64)
OLED_WR_Byte(0xD3,OLED_CMD); //设置显示偏移
OLED_WR_Byte(0X00,OLED_CMD); //默认为0
OLED_WR_Byte(0x40,OLED_CMD); //设置显示开始行 [5:0],行数.
OLED_WR_Byte(0x8D,OLED_CMD); //电荷泵设置
OLED_WR_Byte(0x14,OLED_CMD); //bit2，开启/关闭
OLED_WR_Byte(0x20,OLED_CMD); //设置内存地址模式
OLED_WR_Byte(0x02,OLED_CMD); //[1:0],00，列地址模式;01，行地址模式;10,页地址模式;默认10;
OLED_WR_Byte(0xA1,OLED_CMD); //段重定义设置,bit0:0,0->0;1,0->127;
OLED_WR_Byte(0xC0,OLED_CMD); //设置COM扫描方向;bit3:0,普通模式;1,重定义模式 COM[N-1]->COM0;N:驱动路数
OLED_WR_Byte(0xDA,OLED_CMD); //设置COM硬件引脚配置
OLED_WR_Byte(0x12,OLED_CMD); //[5:4]配置
OLED_WR_Byte(0x81,OLED_CMD); //对比度设置
OLED_WR_Byte(0xEF,OLED_CMD); //1~255;默认0X7F (亮度设置,越大越亮)
OLED_WR_Byte(0xD9,OLED_CMD); //设置预充电周期
OLED_WR_Byte(0xf1,OLED_CMD); //[3:0],PHASE 1;[7:4],PHASE 2;
OLED_WR_Byte(0xDB,OLED_CMD); //设置VCOMH 电压倍率
OLED_WR_Byte(0x30,OLED_CMD); //[6:4] 000,0.65*vcc;001,0.77*vcc;011,0.83*vcc;
OLED_WR_Byte(0xA4,OLED_CMD); //全局显示开启;bit0:1,开启;0,关闭;(白屏/黑屏)
OLED_WR_Byte(0xA6,OLED_CMD); //设置显示方式;bit0:1,反相显示;0,正常显示
OLED_WR_Byte(0xAF,OLED_CMD); //开启显示
OLED_Clear();
}

复制代码

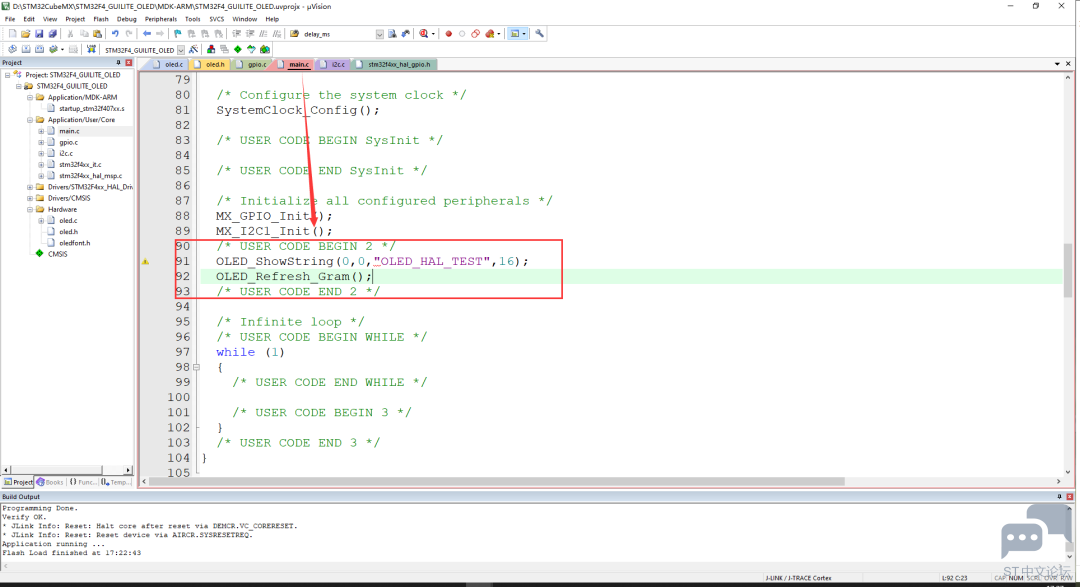

然后在main.c文件如下位置添加oled测试代码（记得添加头文件和头文件路径）

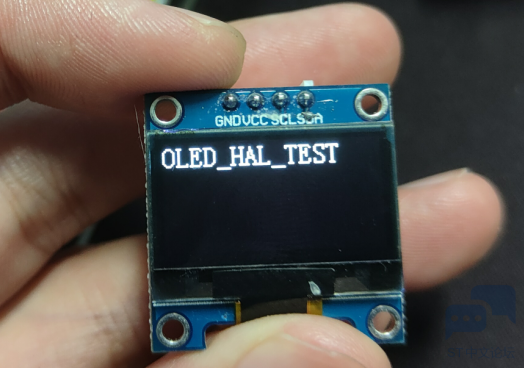

下载程序，观看现象

此 OLED 驱动的准备已经完成，下一步就是移植 GuiLite

2.3 例程移植

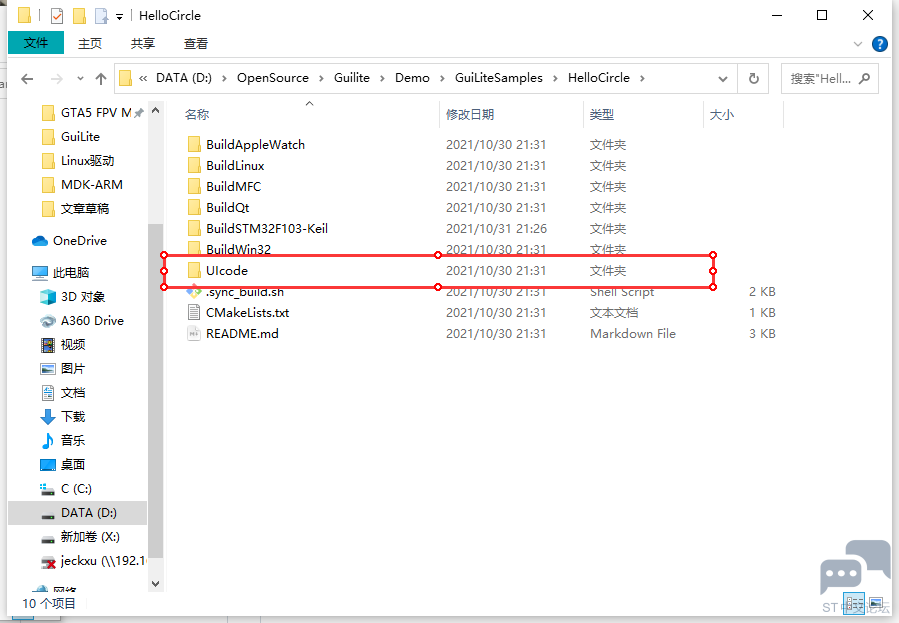

首先，我们上GuiLite的例程展示官网：GuiLiteDemo，选择Hello例程，将其中的 UI_Code文件夹复制到 Hardware 下：

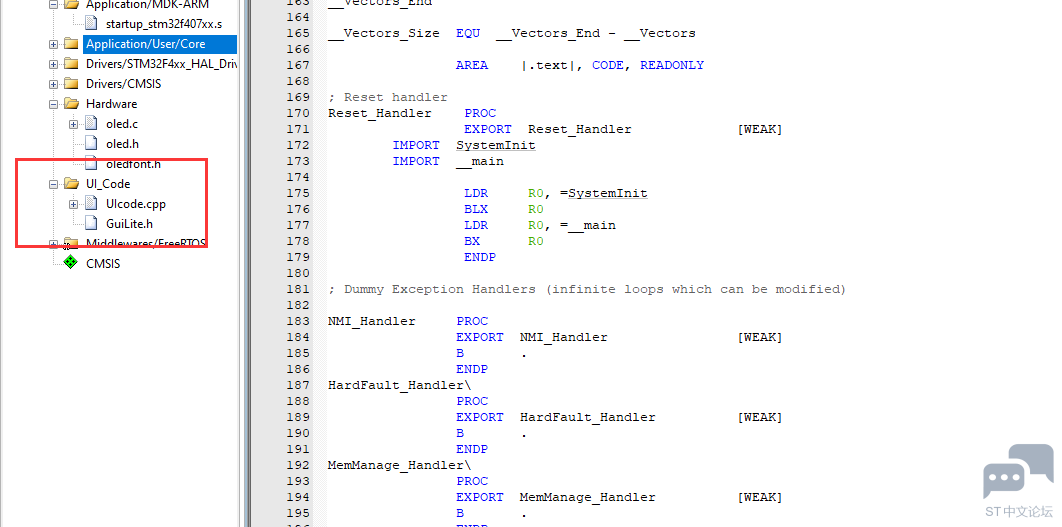

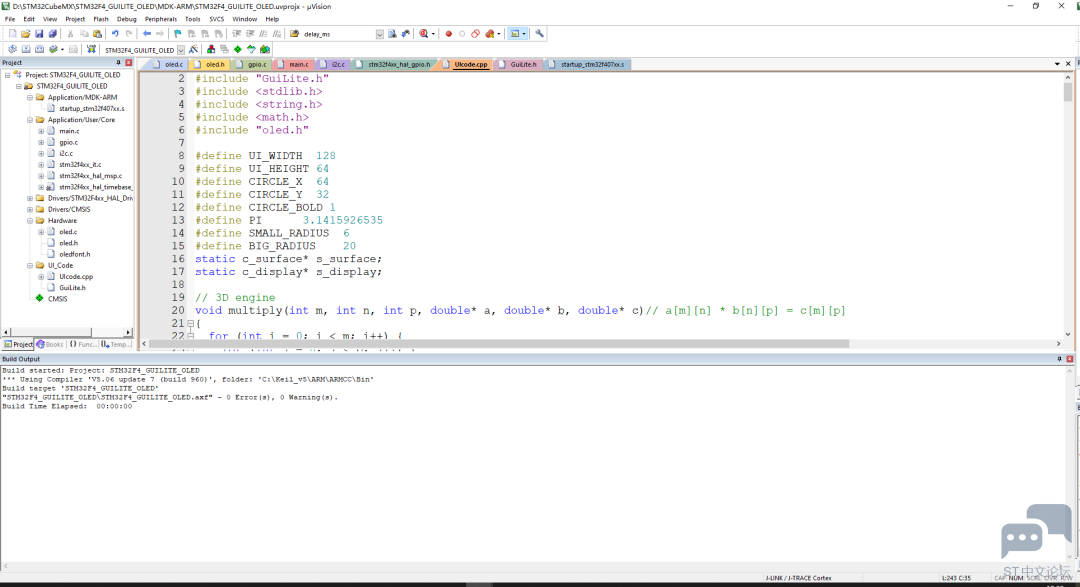

在 MDK 工程里面导入UICode下的GuiLite.h和UIcode.cpp文件

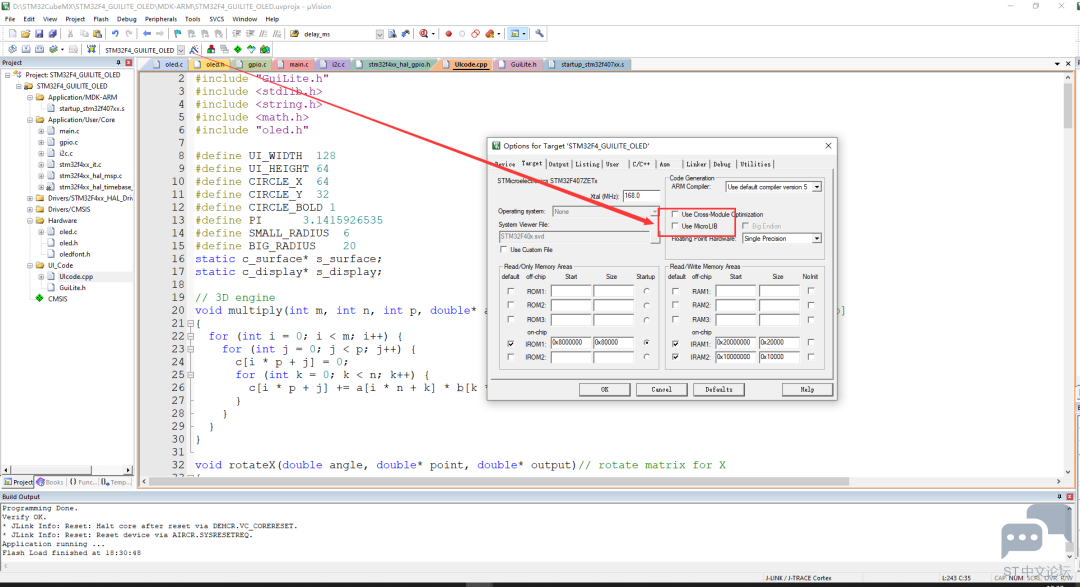

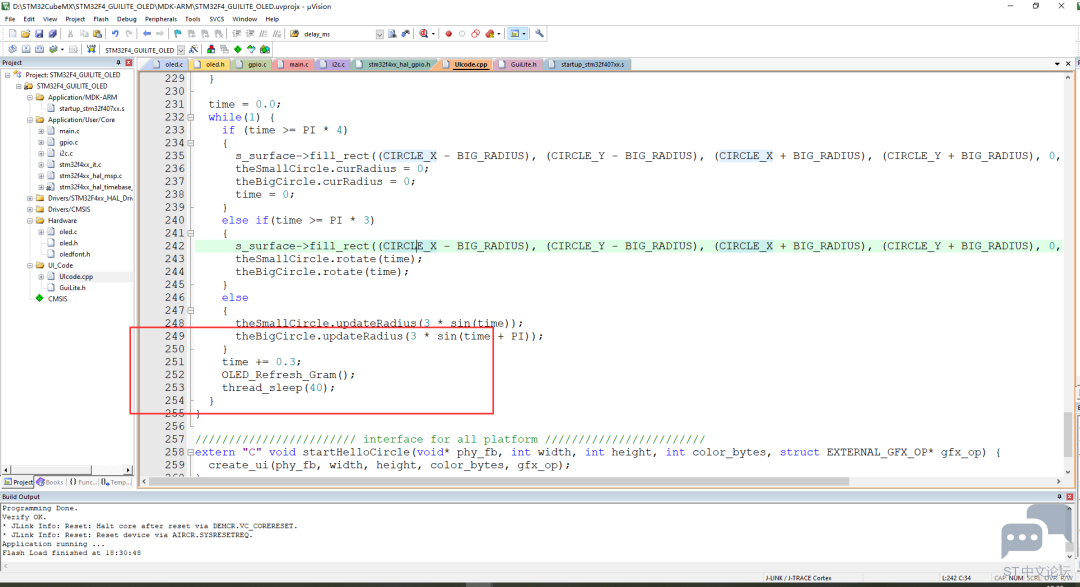

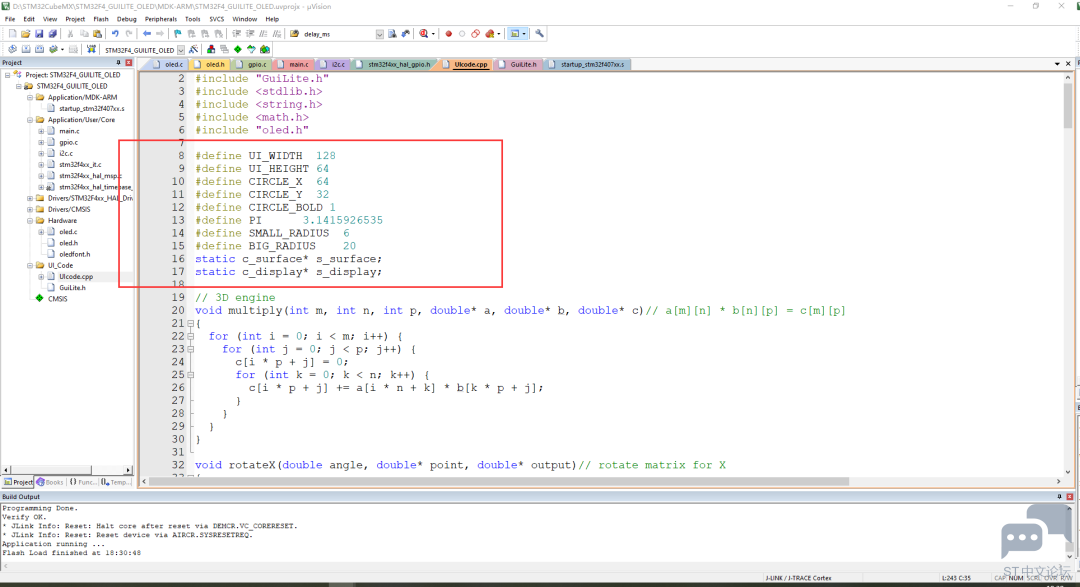

我们在 main.c 文件开头添加 GuiLite 接口代码，接口代码如下：

//画点函数接口
void gfx_draw_pixel(int x, int y, unsigned int rgb)
{
OLED_DrawPoint(x,y,rgb);
}
//画面函数(未使用)
void gfx_draw_fill(int x, int y,int w, int q, unsigned int rgb)
{
}
//创建一个函数指针结构体
struct EXTERNAL_GFX_OP
{
void (*draw_pixel)(int x, int y, unsigned int rgb);
void (*fill_rect)(int x0, int y0, int x1, int y1, unsigned int rgb);
} my_gfx_op;
extern void startHelloCircle(void* phy_fb, int width, int height, int color_bytes, struct EXTERNAL_GFX_OP* gfx_op);
//设定延时函数接口
void delay_ms(int milli_seconds)
{
HAL_Delay(milli_seconds);
}
