STM32G0-BSP

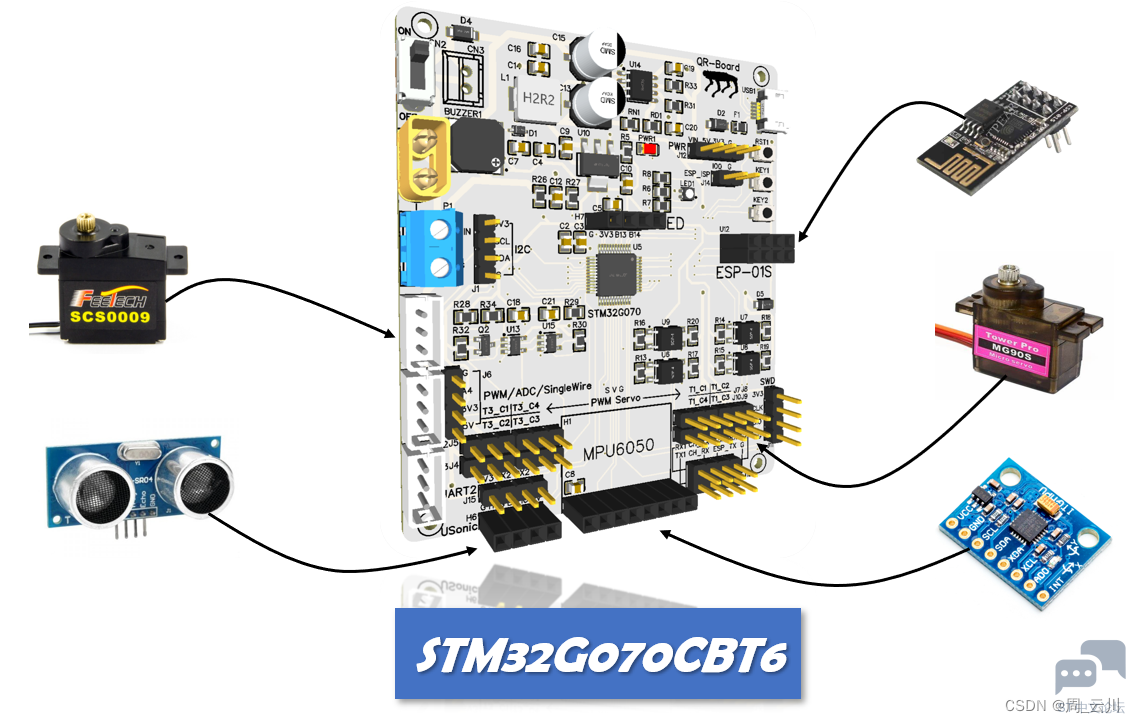

STM32G0-BSP是基于STM32G070CBT6微控制器的板级支持包，它提供了一系列常见硬件模块、外设的使用例程，提供了一种轻量易用的时间片轮询结构，方便用户快速驱动模块、调用板载功能。


依赖
STM32CubeMX
MDK-ARM Keil5
示例

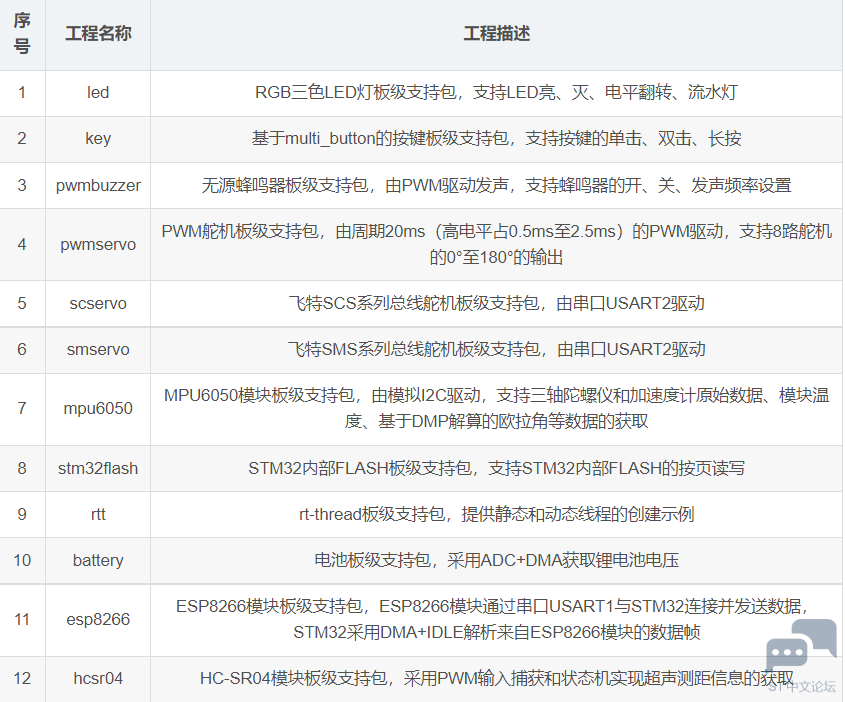

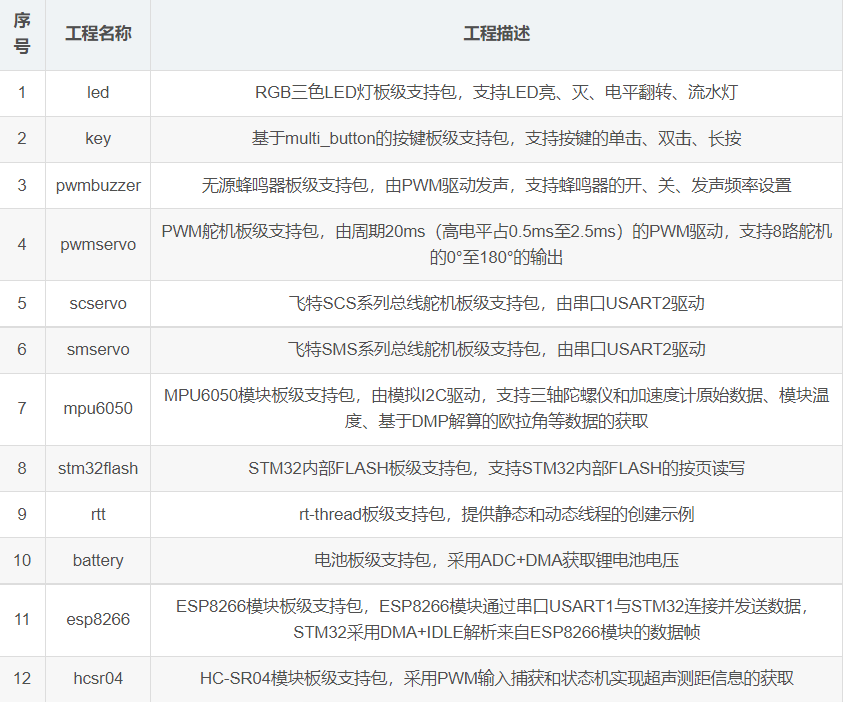

提供以下板级支持包和对应的使用例程



文件结构
板级支持包的工程文件分为两大部分，一部分是由STM32CubeMX自动生成的，一部分是自己添加的，以mpu6050模块为例，其工程文件结构如下

1. mpu6050

2. ├─BSP

3. ├─LIB

4. │  └─mpu6050

5. ├─MDK-ARM

6. ├─Drivers

7. ├─Core

8. ...

复制代码

/BSP目录下是自己编写的板级支持包文件，对外提供各类板载功能接口；

/LIB目录下是调用的外部库文件；

其余文件均为STM32CubeMX自动生成

命名约定
良好的编程命名规则有利于快速索引和匹配所需的对象，提高编程效率。该板级支持包编程命名规则与STM32HAL库类似，具体规则如下：

1、函数命名

函数命名包括三部分，板级支持包+模块名称+函数具体动作，两两之间下划线分隔，函数具体动作采用大驼峰式命名法

1. BSP_LED_Init();           // led初始化

2. BSP_MPU6050_GetData();    // 获取mpu6050的数据

复制代码

2、类型命名

类型命名包括两部分，模块名称+类型名，两者之间下划线分隔，类型名采用大驼峰式命名法

1. // esp8266消息结构体

2. typedef struct {

3.   int len;

4.   uint8_t *buf;

5. } ESP8266_Msg;

6.

7. // led类型枚举

8. typedef enum {

9.   RED = 0,

10.   GREEN,

11.   BLUE

12. } LED_Type;

复制代码

3、变量命名

变量命名采用全小写，下划线分隔

1. float bat_voltage = 0; // 电池电压

复制代码

4、宏和常量

宏和常量采用全大写，下划线分隔

1. #define LED_NUM (2)    // led的数量

2. const int LED_NUM = 2; // led的数量

复制代码

轻量级时间片
该板级支持包提供了一个轻量、易用的时间片轮询功能，位于bsp_time模块中，使用方法如下

1、提供一个1ms的时基

1. // stm32 systick 1ms 中断

2. void SysTick_Handler(void)

3. {

4.   BSP_Time_IncTick(); // 时间片轮询时基

5. }

复制代码

2、创建轮询任务

1. int main(void)

2. {

3.   BSP_Time_Init(); // 时间片轮询初始化

4.   while(1)

5.   {

6.     if(BSP_Time_CheckTick() ==1 )

7.     {

8.        // 500ms轮询任务,绿色led闪烁

9.       if(BSP_Time_CheckSlice(500) == 1)

10.       {

11.         BSP_LED_Toggle(GREEN);

12.       }

13.       // 100ms轮询任务,更新hc-sr04超声测距模块的测量距离

14.       if(BSP_Time_CheckSlice(100) == 1)

15.       {

16.         BSP_HCSR04_UpdateDist();

17.       }

18.       // 1000ms轮询任务,获取并打印hc-sr04超声测距模块的测量距离

19.       if(BSP_Time_CheckSlice(1000) == 1)

20.       {

21.         float dist = BSP_HCSR04_GetDist();

22.         printf("dist is %.2f cm\r\n",dist)

23.       }

24.     }

25.   }

26. }

复制代码

移植
利用STM32CubeMX生成工程，添加/BSP目录和对应的驱动文件，修改端口并添加少许驱动代码就能实现不同STM32微控制器的快速移植。
————————————————
版权声明：周云川
