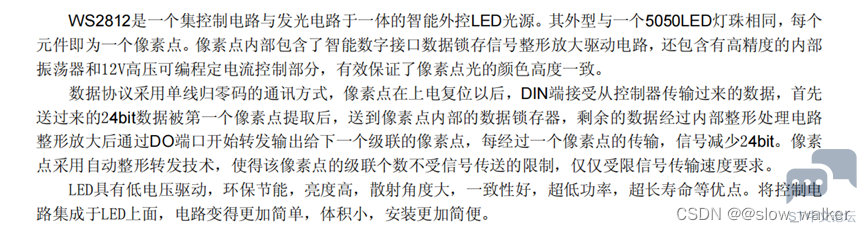

一、WS2812介绍

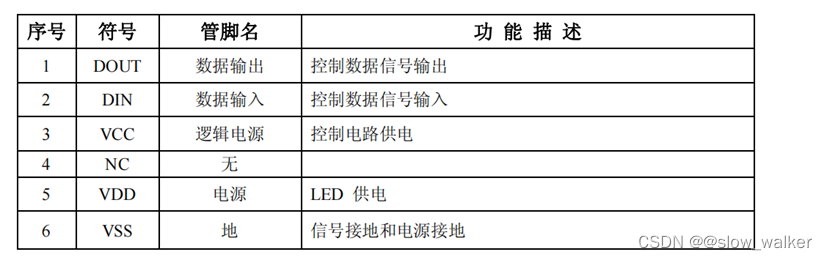

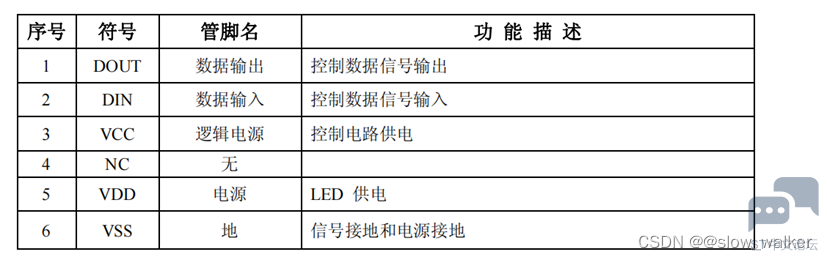

引脚

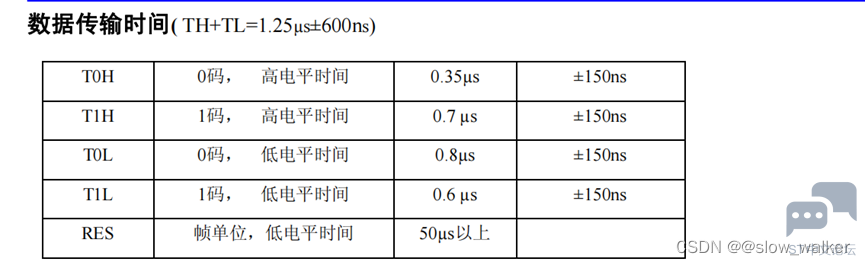

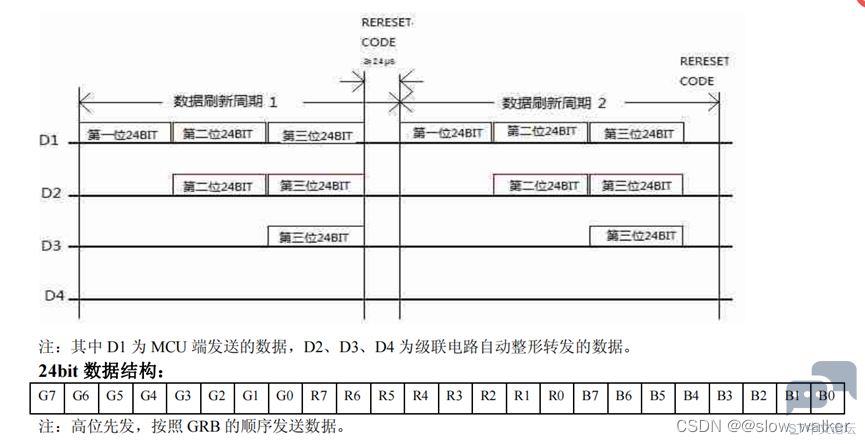

工作时序







注意

当我们使用WS2812控制RGB彩灯的时候，每一个彩灯需要发送24bit数据RGB各8BIt控制，如果我们要控制两个则需要连续发送48bit数据，同理当我们要控制N个彩灯的时候，需要发送N*24bit数据。

二、WS2812级联接线

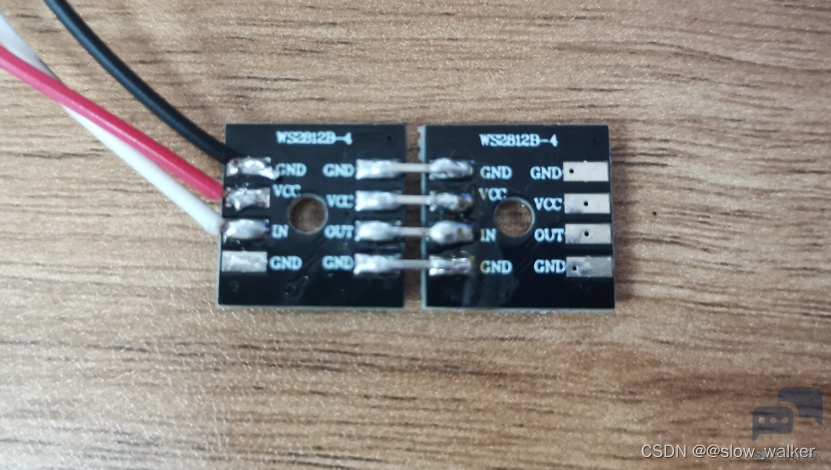

下面是我使用两个WS2812进行级联，WS2812在使用过程中只需要一根控制线就可以了，OUT连接下一块的IN，接多块WS2812同样如此进行连接



三、实验测试

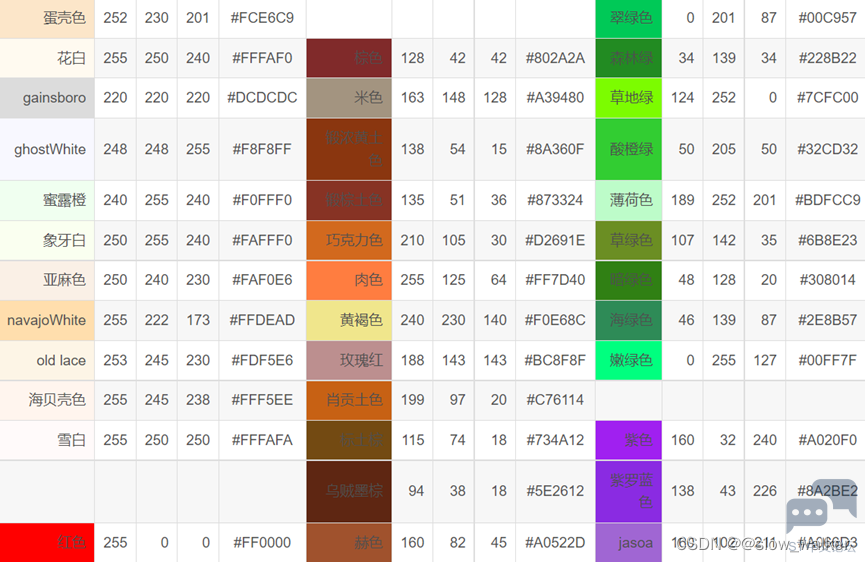

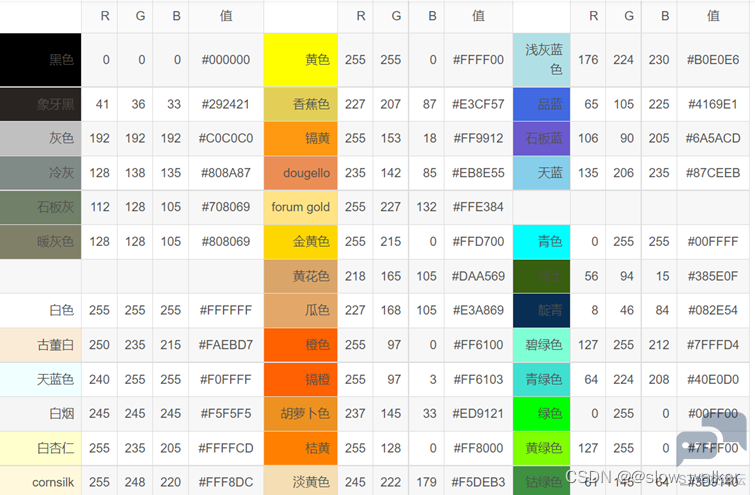

RGB颜色表







代码中的颜色是根据上述的RGB颜色表来写的

1.ws2812.c

1. #include "ws2812.h"

2. #include "delay.h"

3. #include <intrins.h>

4.

5. #include <STC15F2K60S2.H>

6.

7. #define LED_COUNT 8     //控制彩灯的个数

8. sbit IN = P3^2;        //WS2812输入引脚控制

9.

10. //WS2812发送的顺序是GRB，ledcount表示LED的个数，color表示LED的种类

11. void RGB_LED_Controal(unsigned char led_count,unsigned char color)

12. {

13.         unsigned char i = 0;

14.         for(i=0;i<led_count;i++)  //控制灯的个数

15.         {

16.                         switch(color)

17.                                 {

18.                                                 //RGB颜色可以网上查看RGB颜色表

19.                                                 case 1:Send_24bit(0xc9,0x00,0x57);break;  //翠绿色

20.                                                 case 2:Send_24bit(0x20,0xa0,0xF0);break;        //紫色

21.                                                 case 3:Send_24bit(0x70,0xda,0xd6);break;  //淡紫色

22.                                                 case 4:Send_24bit(0x59,0x3d,0xab);break;  //钴色

23.                                                 case 5:Send_24bit(0x80,0xfa,0x72);break;  //橙红色

24.                                                 case 6:Send_24bit(0x8a,0x80,0x87);break;  //冷灰

25.                                                 case 7:Send_24bit(0x80,0x80,0x69);break;  //暖灰色

26.                                                 case 8:Send_24bit(0xf0,0xfa,0xe6);break;        //亚麻色

27.                                                 case 9:Send_24bit(0x00,0xff,0x00);break;  //红色

28.                                                 case 10:Send_24bit(0x30,0xb0,0x60);break;  //栗色

29.                                                 case 11:Send_24bit(0xfc,0x7c,0x00);break;  //草地绿

30.                                                 case 12:Send_24bit(0xff,0x00,0xff);break;  //青色

31.                                                 case 13:Send_24bit(0x2e,0x08,0x54);break;  //靛青

32.                                                 case 14:Send_24bit(0x8f,0xbc,0xbf);break;        //玫瑰红

33.                                                 case 15:Send_24bit(0x19,0x19,0x70);break;  //孔雀蓝

34.                                                 case 16:Send_24bit(0xc7,0x00,0x8c);break;  //土耳其玉色

35.                                                 case 17:Send_24bit(0xe6,0xf0,0x8c);break;  //黄褐色

36.                                                 case 18:Send_24bit(0xff,0x00,0x7f);break;  //嫩绿色

37.                                                 default:Send_24bit(0x00,0x00,0x00);break;

38.                                 }

39.         }

40. }

41.

42. //数据复位 低电平持续300us以上

43. void ResetData(void)

44. {

45.         unsigned char i = 0;

46.         IN = 0;

47.         for(i = 0;i<6;i++)

48.         {

49.                 Delay50us();

50.         }

51. }

52.

53. void Send_Byte(unsigned char temp)

54. {

55.         unsigned char i = 0;

56.         for(i = 0;i<8;i++)

57.         {

58.                         if(temp & 0x80)  //从高位开始发送

59.                         {

60.                                  //发送“1”码

61.                                 IN = 1;

62.                                 //高电平 持续760ns-1.6us

63.                                 _nop_();

64.                                 _nop_();

65.                                 _nop_();

66.                                 _nop_();

67.                                 _nop_();

68.                                 _nop_();

69.                                 _nop_();

70.                                 _nop_();

71.                                 _nop_();

72.                                 _nop_();

73.                                 _nop_();

74.                                 _nop_();

75.                                 _nop_();

76.                                 _nop_();

77.                                 _nop_();

78.                                 _nop_();

79.                                 _nop_();

80.                                 _nop_();

81.                                 _nop_();

82.                                 _nop_();

83.                                 IN = 0;

84.                                 //低电平 持续时间220ns-420ns

85.                                 _nop_();

86.                                 _nop_();

87.                                 _nop_();

88.                                 _nop_();

89.                                 _nop_();

90.                                 _nop_();

91.

92.                         }else{

93.                                 //发送"0"码

94.                                 IN = 1;

95.                                 //高电平持续时间 220ns-420ns

96.                                 _nop_();

97.                                 _nop_();

98.                                 _nop_();

99.                                 _nop_();

100.                                 _nop_();

101.                                 _nop_();

102.

103.                                 IN = 0;

104.                                 //低电平持续时间 750ns-1.6us

105.                                 _nop_();

106.                                 _nop_();

107.                                 _nop_();

108.                                 _nop_();

109.                                 _nop_();

110.                                 _nop_();

111.                                 _nop_();

112.                                 _nop_();

113.                                 _nop_();

114.                                 _nop_();

115.                                 _nop_();

116.                                 _nop_();

117.                                 _nop_();

118.                                 _nop_();

119.                                 _nop_();

120.                                 _nop_();

121.                                 _nop_();

122.                                 _nop_();

123.                                 _nop_();

124.                                 _nop_();

125.

126.                         }

127.                         temp = (temp << 1);  //次高位

128.                 }

129.         //        Delay10us();

130. }

131.

132.

133.

134. //发送一帧数据RGB 各八位

135. void Send_24bit(unsigned char dat1,unsigned char dat2,unsigned char dat3)

136. {

137.         Send_Byte(dat1);

138.         Send_Byte(dat2);

139.         Send_Byte(dat3);

140. }

141.

142. //-------------------------------------------------------------------------------

复制代码

2.ws2812.h

1. #ifndef _WS2812_H_

2. #define _WS2812_H_

3.

4. void ResetData(void);

5. void SendPix(unsigned char *str);

6. void SendOneFrame(unsigned char *ptr);

7.

8. void Send_Byte(unsigned char temp);

9. void Send_24bit(unsigned char dat1,unsigned char dat2,unsigned char dat3);

10. void RGB_LED_Controal(unsigned char led_count,unsigned char color);

11. #endif

复制代码

3.main.c

1. #include <STC15F2K60S2.H>

2. #include "delay.h"

3. #include "ws2812.h"

4.

5. void main(void)

6. {

7.         unsigned char i = 0,j =0;

8.         P0M0 = 0x00;

9.         P0M1 = 0x00;

10.         P1M0 = 0x00;

11.         P1M1 = 0x00;

12.         P3M0 = 0x00;

13.         P3M1 = 0x00;

14.         P5M0 = 0x00;

15.         P5M1 = 0x00;

16.         P1 = 0xFF;

17.         P3 = 0xFF;

18.         P5 = 0xFF;

19.

20.         while(1)

21.         {

22.                 for(i = 0;i<8;i++) //外层控制LED的个数

23.                 {

24.                         for(j = 0;j<6;j++) //内层控制LED的颜色种类

25.                         {

26.                                 RGB_LED_Controal(i,j);

27.                                 ResetData();

28.                                 Delay500ms();

29.                         }

30.                 }

31.         }

32. }

复制代码

实验效果

下图的结果是全部一起控制的现象，大家可以根据自己的展示需求进行不同的操作。



————————————————
