STM32感应垃圾桶
学习最重要的是学会学以致用，基于学习的一些简单串口、定时器、中断…
来做一个简单的感应垃圾桶，在制作过程中也提高了自己调试能力，虽然说是简单的串口打印测试还是花了很久时间，感谢自己的坚持和学长的帮助。最终还是成功完成了该小项目（冲冲冲）

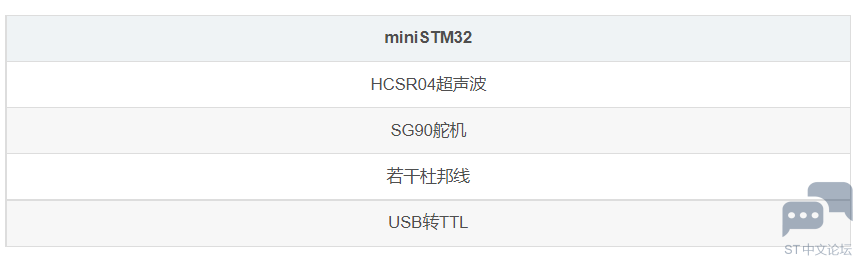

所需硬件

1. //1.HCSR04  配置部分

2. #include "stm32f10x.h"

3. //宏定义相应的引脚

4. #define HCSR04_PORT     GPIOB

5. #define HCSR04_CLK      RCC_APB2Periph_GPIOB

6. #define HCSR04_TRIG     GPIO_Pin_11

7. #define HCSR04_ECHO     GPIO_Pin_10

8.

9.

10.

11. //定义一个变量来记录定时器的值

12. u16 msHcCount = 0;

13.

14. //中断配置

15. void hcsr04_NVIC()

16. {

17.         NVIC_InitTypeDef NVIC_InitStructure;

18.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

19.

20.         NVIC_InitStructure.NVIC_IRQChannel = TIM4_IRQn;

21.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

22.         NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

23.         NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

24.         NVIC_Init(&NVIC_InitStructure);

25. }

26.

27. //超声波配置¯

28. void Hcsr04Init()

29. {

30.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;    //定时器结构体

31.     GPIO_InitTypeDef GPIO_InitStructure;              //GPIO结构体

32.     RCC_APB2PeriphClockCmd(HCSR04_CLK, ENABLE);       //时钟使能

33.     // trig pb11

34.     GPIO_InitStructure.GPIO_Pin =HCSR04_TRIG;

35.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

36.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

37.     GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);

38.     GPIO_ResetBits(HCSR04_PORT,HCSR04_TRIG);

39.

40.      //echo pb10

41.     GPIO_InitStructure.GPIO_Pin =   HCSR04_ECHO;

42.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

43.     GPIO_Init(HCSR04_PORT, &GPIO_InitStructure);

44.     GPIO_ResetBits(HCSR04_PORT,HCSR04_ECHO);

45.

46.

47.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);   //定时器时钟

48.

49.     TIM_DeInit(TIM2);

50.     TIM_TimeBaseStructure.TIM_Period = (1000-1);

51.     TIM_TimeBaseStructure.TIM_Prescaler =(72-1);

52.     TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;

53.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

54.

55.     TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);

56.     TIM_ClearFlag(TIM4, TIM_FLAG_Update);

57.     TIM_ITConfig(TIM4,TIM_IT_Update,ENABLE);      //定时器中断配置这个千万不要忘记配置了

58.     hcsr04_NVIC();

59.     TIM_Cmd(TIM4,DISABLE);

60. }

61.

62.

63. //打开定时器

64. static void OpenTimerForHc()

65. {

66.    TIM_SetCounter(TIM4,0);  //初始化开始计数

67.    msHcCount = 0;

68.    TIM_Cmd(TIM4, ENABLE);

69. }

70.

71. //关闭定时器

72. static void CloseTimerForHc()

73. {

74.    TIM_Cmd(TIM4, DISABLE);

75. }

76.

77. //定时器4中断函数

78. void TIM4_IRQHandler(void)

79. {

80.    if (TIM_GetITStatus(TIM4, TIM_IT_Update) != RESET)

81.    {

82.        TIM_ClearITPendingBit(TIM4, TIM_IT_Update  );

83.        msHcCount++;

84.    }

85. }

86.

87.

88. //获取时间

89. u32 GetEchoTimer(void)

90. {

91.    u32 t = 0;

92.    t = msHcCount*1000;

93.    t += TIM_GetCounter(TIM4);

94.    TIM4->CNT = 0;

95.    delay_ms(50);

96.    return t;

97. }

98.

99. //计算测量距离

100. float Hcsr04GetLength(void )

101. {

102.    u32 t = 0;

103.    int i = 0;

104.    float lengthTemp = 0;

105.    float sum = 0;

106.    while(i!=5)

107.    {

108.       TRIG_Send = 1;

109.       delay_us(20);

110.       TRIG_Send = 0;

111.       while(ECHO_Reci == 0);

112.       OpenTimerForHc();

113.       i = i + 1;

114.       while(ECHO_Reci == 1);

115.       CloseTimerForHc();

116.       t = GetEchoTimer();

117.       lengthTemp = ((float)t/58.0);//cm

118.       sum = lengthTemp + sum ;

119.

120.     }

121.     lengthTemp = sum/5.0;

122.     return lengthTemp;

123. }

复制代码

SG90配置

1. //motor.h

2. #include "stm32f10x.h"

3. void Motor_Init(void);

复制代码

1. //SG90.c

2.

3. #include "motor.h"

4. #include "stm32f10x.h"

5.

6.

7. void Motor_Init(void)

8.

9. {

10.

11.         //GPIO结构体配置

12.         GPIO_InitTypeDef   GPIO_Config;

13.

14.         //定时器结构体

15.         TIM_TimeBaseInitTypeDef  TIME_Config;

16.

17.         //复用配置

18.         TIM_OCInitTypeDef    TIMEPWM_Config ;

19.

20.         //时钟使能

21.     RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE);

22.     RCC_APB1PeriphClockCmd( RCC_APB1Periph_TIM3 , ENABLE);

23.         RCC_APB2PeriphClockCmd( RCC_APB2Periph_AFIO , ENABLE);

24.

25.      GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3 ,ENABLE); //部分映射

26.

27.

28.         GPIO_Config.GPIO_Mode  =   GPIO_Mode_AF_PP ;//¸´ÓÿªÂ¥

29.         GPIO_Config.GPIO_Pin   =   GPIO_Pin_5 ;

30.         GPIO_Config.GPIO_Speed =   GPIO_Speed_50MHz;

31.     GPIO_Init( GPIOB,  &GPIO_Config);

32.

33.

34.         TIME_Config.TIM_ClockDivision   =   TIM_CKD_DIV1  ;

35.         TIME_Config.TIM_CounterMode     =   TIM_CounterMode_Up  ;

36.         TIME_Config.TIM_Period          =   200 - 1;

37.         TIME_Config.TIM_Prescaler       =   7200 - 1;

38.     TIM_TimeBaseInit( TIM3, &TIME_Config);

39.

40.

41.

42.         TIMEPWM_Config .TIM_OCMode       =   TIM_OCMode_PWM1 ;

43.         TIMEPWM_Config .TIM_OutputState  =   TIM_OutputState_Enable ;

44.         TIMEPWM_Config .TIM_OCPolarity   =   TIM_OCPolarity_Low ;

45.

46.     TIM_OC2Init( TIM3, &TIMEPWM_Config);

47.     TIM_OC2PreloadConfig( TIM3, TIM_OCPreload_Enable);

48.         TIM_Cmd( TIM3, ENABLE);

49.

50. }

复制代码

Usart串口代码

1. //Usart.h

2.

3. #include"stm32f10x.h"

4. void Usart_Init(void);

复制代码

1. #include "usart.h"

2. #include "stm32f10x.h"

3.

4.

5. void Usart_Init(void)

6. {

7.

8.         GPIO_InitTypeDef   Gpio_Init;

9.         USART_InitTypeDef  Usart_Init ;

10.

11.         NVIC_InitTypeDef nvic_init;

12.

13.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA ,ENABLE);

14.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO ,ENABLE);

15.         RCC_APB2PeriphClockCmd( RCC_APB2Periph_USART1 ,ENABLE);

16.

17.

18.         //tx A9

19.

20.         Gpio_Init.GPIO_Mode   =   GPIO_Mode_Out_PP;

21.         Gpio_Init.GPIO_Pin    =   GPIO_Pin_9   ;

22.         Gpio_Init.GPIO_Speed  =   GPIO_Speed_50MHz;

23.         GPIO_Init(GPIOA ,&Gpio_Init);   //³õʼ»¯GPIO

24.

25.

26.         //rx A10

27.         Gpio_Init.GPIO_Mode   =    GPIO_Mode_IN_FLOATING;

28.         Gpio_Init.GPIO_Pin    =    GPIO_Pin_10 ;

29.         GPIO_Init(GPIOA ,&Gpio_Init);

30.

31.         Usart_Init.USART_BaudRate     =  115200;

32.         Usart_Init.USART_HardwareFlowControl  = USART_HardwareFlowControl_None  ;

33.         Usart_Init.USART_Mode        =   USART_Mode_Rx  | USART_Mode_Tx  ;  /

34.         Usart_Init.USART_Parity      =   USART_Parity_No ;

35.         Usart_Init.USART_StopBits    =   USART_StopBits_1;

36.         Usart_Init.USART_WordLength  =   USART_WordLength_8b ;

37.

38.         USART_Init (USART1 , &Usart_Init);

39.         USART_ITConfig( USART1,  USART_IT_RXNE  , ENABLE);

40.         USART_Cmd (USART1 ,ENABLE );

41.

42.

43.

44.          nvic_init.NVIC_IRQChannel    =   EXTI1_IRQn;

45.          nvic_init.NVIC_IRQChannelCmd  = ENABLE ;

46.          nvic_init.NVIC_IRQChannelPreemptionPriority =1;

47.          nvic_init.NVIC_IRQChannelSubPriority   = 1;

48.

49.           NVIC_Init(&nvic_init);

50.

51.

52. }

53.

54.

55. //打印当个字符

56. void  USARTSendChar(USART_TypeDef* USARTx, uint16_t Data)

57. {

58.

59.         USART_SendData(USARTx, Data);

60.         while(USART_GetFlagStatus(USARTx  ,USART_FLAG_TXE ) == RESET);

61.

62. }

63.

64.

65.

66. //字符串

67. void  UsartSendStr(USART_TypeDef* USARTx, char *str)

68. {

69.         uint16_t i=0;

70.         do

71.         {

72.                  USARTSendChar(USARTx ,*(str+i));

73.                  i++;

74.         }while(*(str+i)!='\0');

75.

76.         while(USART_GetITStatus( USARTx,USART_FLAG_TC) == RESET) ;  //判断是否接受完成

77.

78. }

79.

80. //重定义Printf

81. int fputc(int ch, FILE *f)

82. {

83.

84.         USART_SendData(USART1 ,(uint8_t )ch);

85.         while(USART_GetFlagStatus(USART1  ,USART_FLAG_TXE ) == RESET);

86.         return (ch);

87. }

88.

89.

90. int fgetc(FILE *f)

91. {

92.         while(USART_GetFlagStatus(USART1  ,USART_FLAG_RXNE  ) == RESET);

93.

94.         return (int)(USART_ReceiveData(USART1));

95. }

复制代码

main.c主函数

1. #include "stm32f10x.h"

2. #include "usart.h"

3. #include "motor.h"

4. #include "hcsr04.h"

5.

6.

7. //主函数

8. int main(void)

9. {

10.          float length;

11.          int pwmval = 195 ;

12.          delay_init();                     //延时函数初始化

13.          NVIC_Configuration();          //设置NVIC中断分组

14.          Hcsr04Init();

15.          Motor_Init();

16.          printf("xaio yin serial test\r\n");

17.

18.      Hcsr04Init();

19.      printf("超声波初始化成功!\n");

20.

21.    while(1)

22.          {

23.                  pwmval = 155 ;  //设定最初舵机值

24.          length = Hcsr04GetLength();

25.          printf("%.3fcm\n\n",length);  //打印距离

26.                  printf("\n");

27.                  delay_ms(1000);

28.                  if(length < 5)

29.                  {

30.                                 for (pwmval = 195 ; pwmval >= 155 ; pwmval -=15)

31.                          {

32.

33.                                    TIM_SetCompare2(TIM3 , pwmval);

34.                                    delay_ms(1000);

35.                          }

36.                  }

37.                                 else if( pwmval >5)

38.                                 {

39.                                         TIM_SetCompare2(TIM3 , pwmval -20);

40.                                          delay_ms(1000);

41.                                 }

42.

43.            }

44.   }

复制代码

————————————————
版权声明：@slow-walker
