前言
在CubeMx中配置PWM，预分频系数和计数的值决定了波形的周期，pulse决定了占空比。

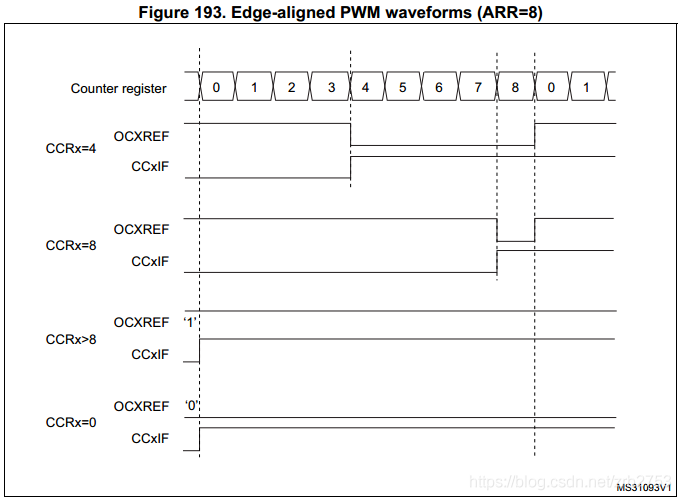

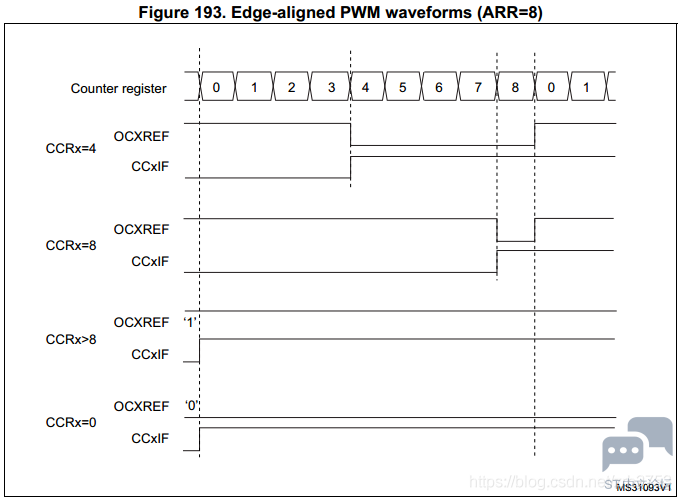

PWM边沿对齐模式（向上计数）

在PWM模式1下，TIMx_CNT<TIMx_CCRx时，PWM参考信号OCxREF为高，否则为低。



PWM边沿对齐模式（向下计数）

TIMx_CR1中的DIR为1时，执行向下计数。在PWM模式1时，TIMx_CNT>TIMx_CCRx时OCxREF为低，否则为高。

PWM模式1与PWM模式2区别
PWM模式1

在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平，否则为无效电平

在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效 电平(OC1REF=1)。

PWM模式2

在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为有效电平

在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为有效电平，否则为无效电平。

有效电平和无效电平由CCER这个寄存器的CCxP来决定

CC1P：输入/捕获1输出极性(Capture/Compare 1 output polarity)

配置为输出：0：OCx高电平有效   1：OCx低电平有效


实验步骤
生成一个10ms周期的PWM波形，占空比从10~100.。
CubeMx生成芯片工程，配置SWD调试接口，HSE使用"Crystal/Ceramic Resonator"

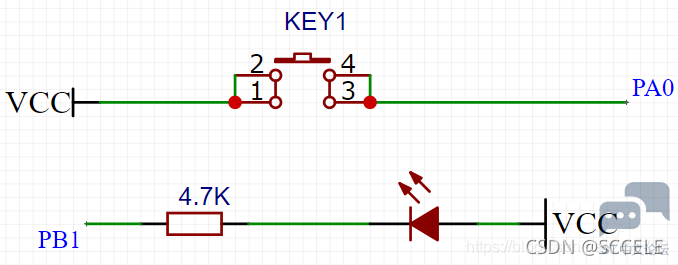

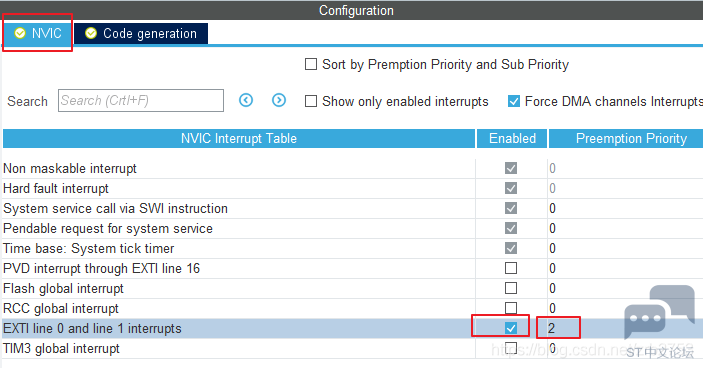

PA0引脚配置为GPIO_EXTI0（配置EXTI中断）





PB1引脚配置为TIM3_CH4，在TIM3视图中Clock Source 选择"Internal Clock"，Channel4选择"PWM Generation CH4"

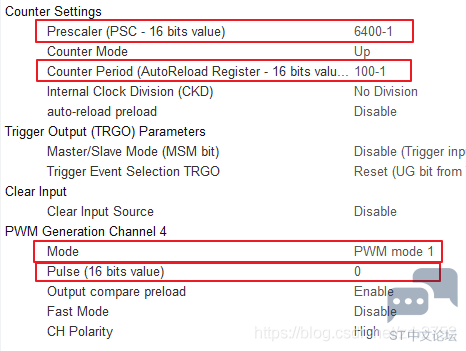

预分频系数填6400-1，计数值填100-1。（计算方法）



在工程项目栏中填入项目名称、路径、版本

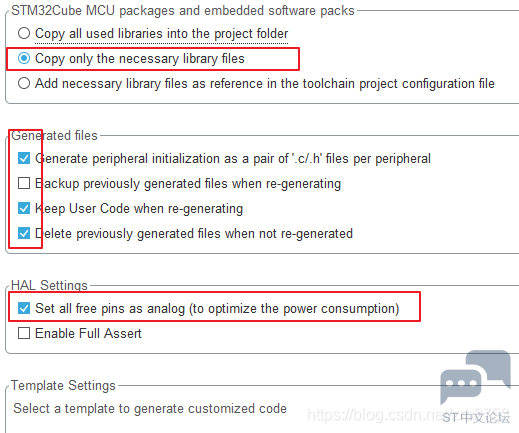

在代码生成中选择自己需要的选项，最后生成代码



在int main函数里面添加pwm初始化代码

1.   /* USER CODE BEGIN 2 */

2.         HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_4);

3.   /* USER CODE END 2 */

复制代码

  在int main() { }后面添加EXTI上升沿中断回调函数

1. /* USER CODE BEGIN 4 */

2. void HAL_GPIO_EXTI_Rising_Callback(uint16_t GPIO_Pin)

3. {

4.   /* Prevent unused argument(s) compilation warning */

5.   UNUSED(GPIO_Pin);

6.         HAL_Delay(20);

7.   if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==GPIO_PIN_SET)

8.   {

9.     if(duty_cycle==0)

10.       duty_cycle+=10;

11.     if(duty_cycle==100)

12.       duty_cycle=-10;

13.     Set_PWM_DUTYCYCLE(duty_cycle);

14.     duty_cycle+=duty_cycle;

15.   }

16. }

17. /* USER CODE END 4 */


复制代码

在int main() { }前面添加自定义改变PWM参数的函数

1. /* USER CODE BEGIN PV */

2. uint8_t duty_cycle=0;

3. /* USER CODE END PV */

4.

5. /* USER CODE BEGIN 0 */

6. void Set_PWM_DUTYCYCLE(uint8_t duty_cycle)

7. {

8.         TIM_OC_InitTypeDef sConfigOC;

9.   sConfigOC.OCMode = TIM_OCMODE_PWM1;

10.   sConfigOC.Pulse = duty_cycle;

11.   sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;

12.   sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;

13.   if (HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_4) != HAL_OK)

14.   {

15.     Error_Handler();

16.   }

17.   HAL_TIM_MspPostInit(&htim3);

18.         HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_4);

19. }

20. /* USER CODE END 0 */

复制代码

在debug选项卡中勾上"Reset and Run"，编译。烧录
当你不停按下按钮时，就会看到LED等从暗到亮，从亮到暗变化。



————————————————
版权声明：SCCELE
