本例程是使用STM32CubeMX 6.5版本生成带代码
测试单片机型号：STM32F103VET6

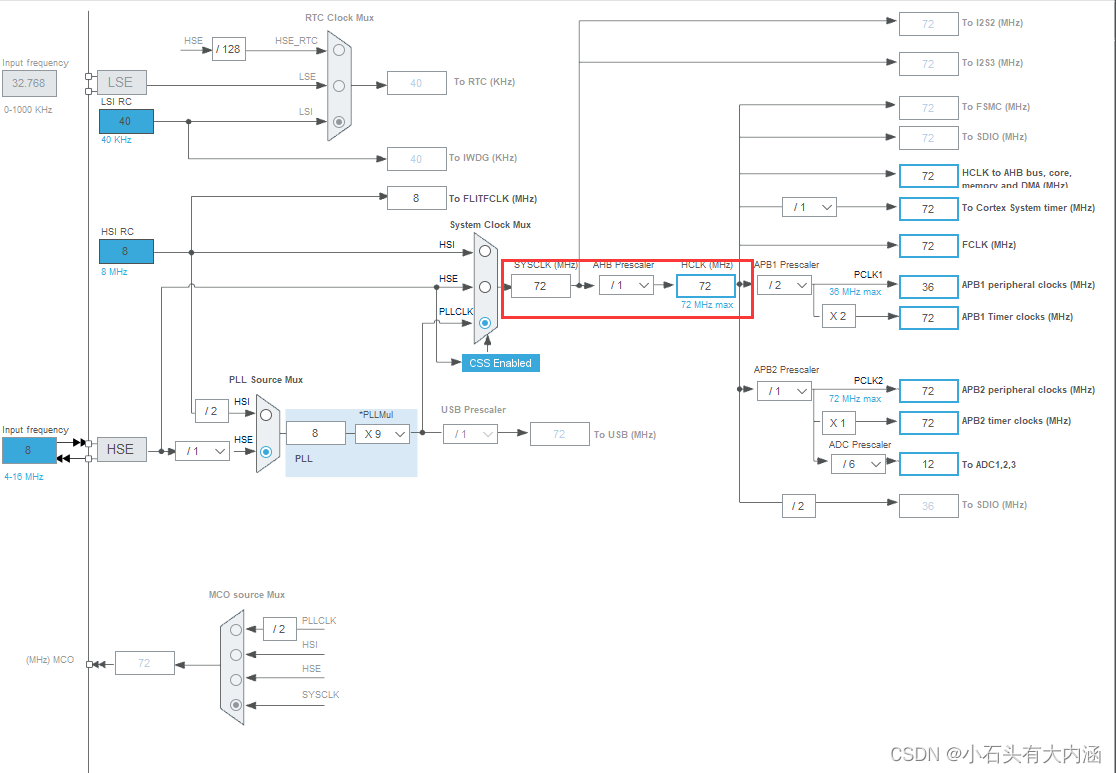

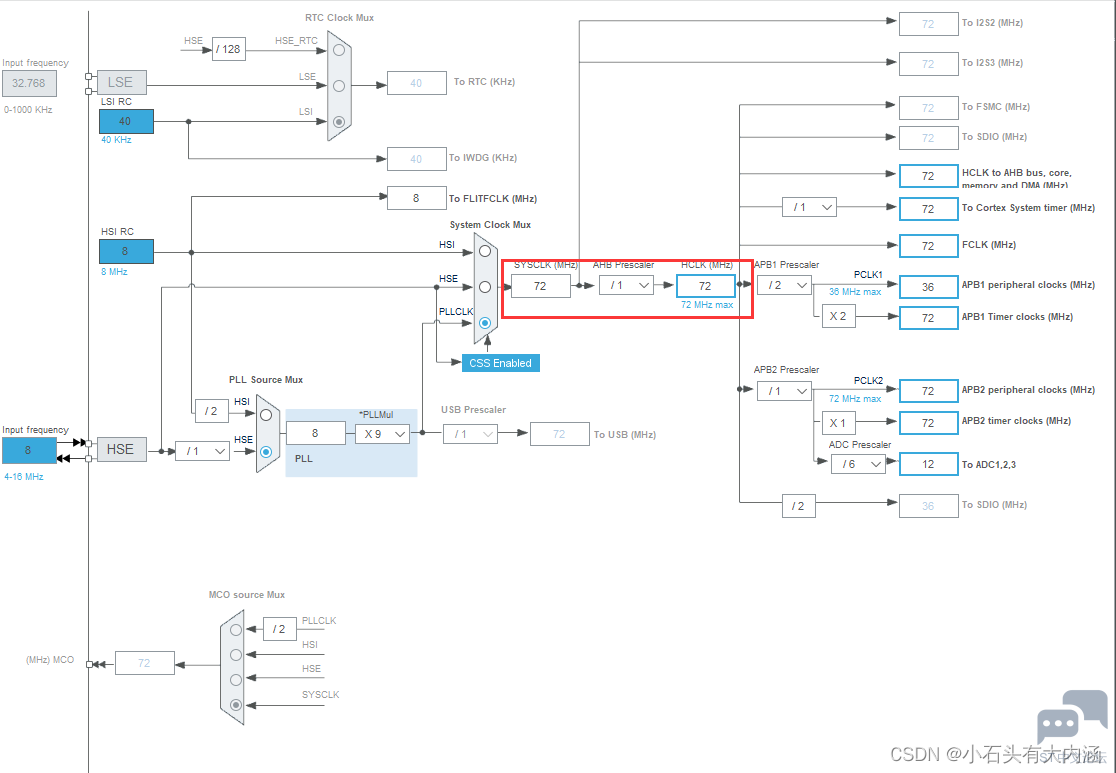

时钟设置72MHZ

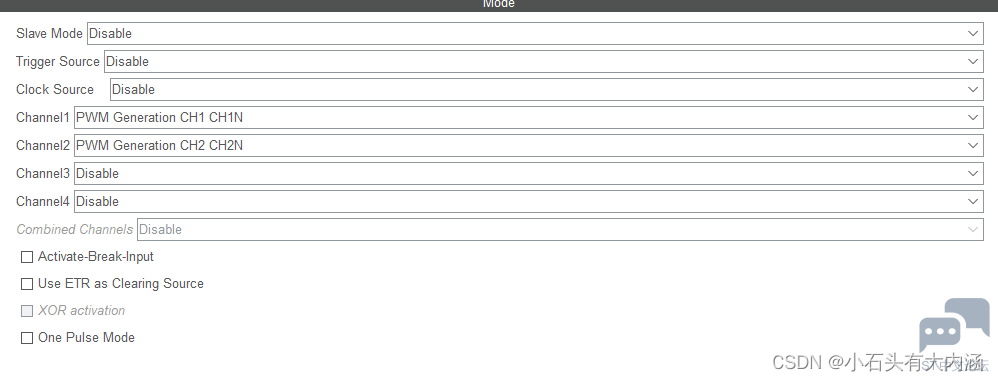

使用定时器1的通道1 和 通道2 配置PWM互补输出

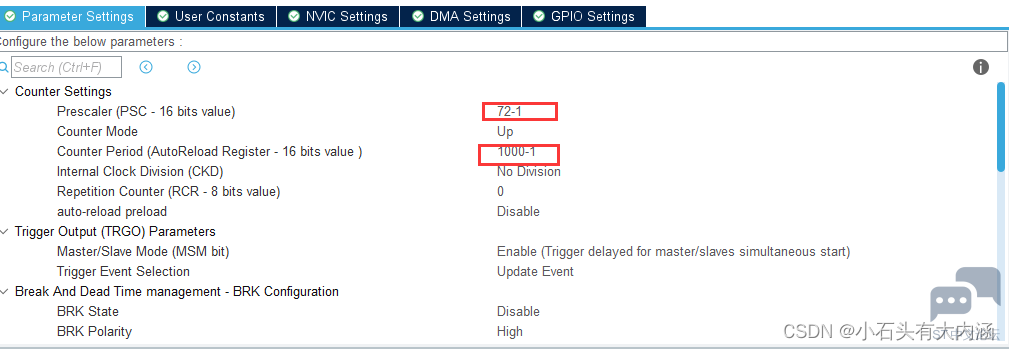

分频72分频(定时器频率为 72MHZ / 72 = 1MHZ)，计数周期1000，也就是计数到1000溢出，所以，PWM频率就是1KHZ，周期是1ms （1s / 1000）

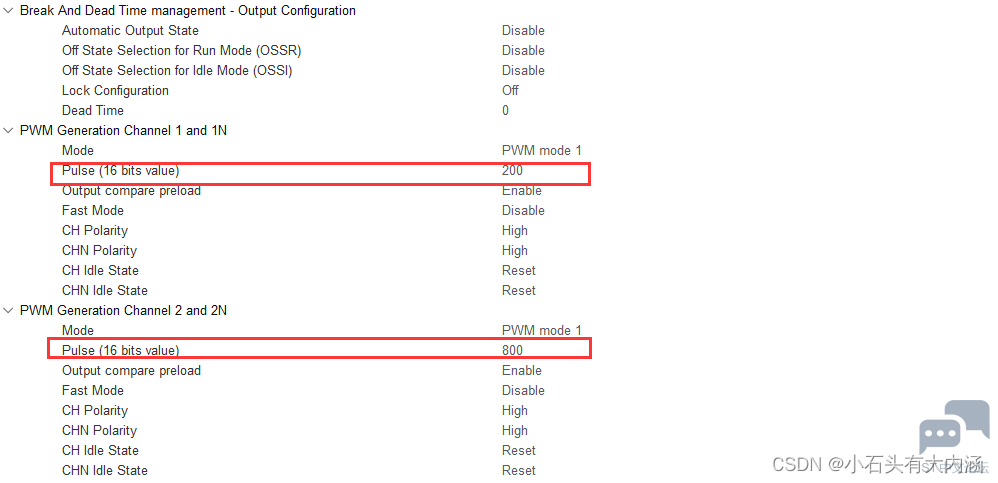

PWM占空比设置



注意: 红框是占空比设置，也就是比较器寄存器和计数器寄存器的数值所比较，相同后翻转引脚（大致就是这个意思）其它不要动
最后生成代码，生成的代码在 main 函数中添加一下几个函数，即可成功运行

1. int main(void)

2. {

3.   /* USER CODE BEGIN 1 */

4.

5.   /* USER CODE END 1 */

6.

7.   /* MCU Configuration--------------------------------------------------------*/

8.

9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

10.   HAL_Init();

11.

12.   /* USER CODE BEGIN Init */

13.

14.   /* USER CODE END Init */

15.

16.   /* Configure the system clock */

17.   SystemClock_Config();

18.

19.   /* USER CODE BEGIN SysInit */

20.

21.   /* USER CODE END SysInit */

22.

23.   /* Initialize all configured peripherals */

24.   MX_GPIO_Init();

25.   MX_USART1_UART_Init();

26.   MX_TIM1_Init();

27.   MX_ADC1_Init();

28.   /* USER CODE BEGIN 2 */

29.

30.   HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_1);                                                //启动 PWM 通道1信号输出

31.   HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_2);                                                //启动 PWM 通道2信号输出

32.

33.

34.   HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_1);                                //启动 PWM 通道1 互补信号输出

35.   HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_2);                                //启动 PWM 通道2 互补信号输出

36.

37.   __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_1,200);                //设置 PWM 通道1 占空比

38.   __HAL_TIM_SET_COMPARE(&htim1,TIM_CHANNEL_2,800);                //设置 PWM 通道2 占空比

39.

40.

41.

42.         printf("start up\n");

43.   /* USER CODE END 2 */

44.

45.   /* Infinite loop */

46.   /* USER CODE BEGIN WHILE */

47.   while (1)

48.   {

49.     /* USER CODE END WHILE */

50.

51.     /* USER CODE BEGIN 3 */

52.   }

53.   /* USER CODE END 3 */

54. }

复制代码

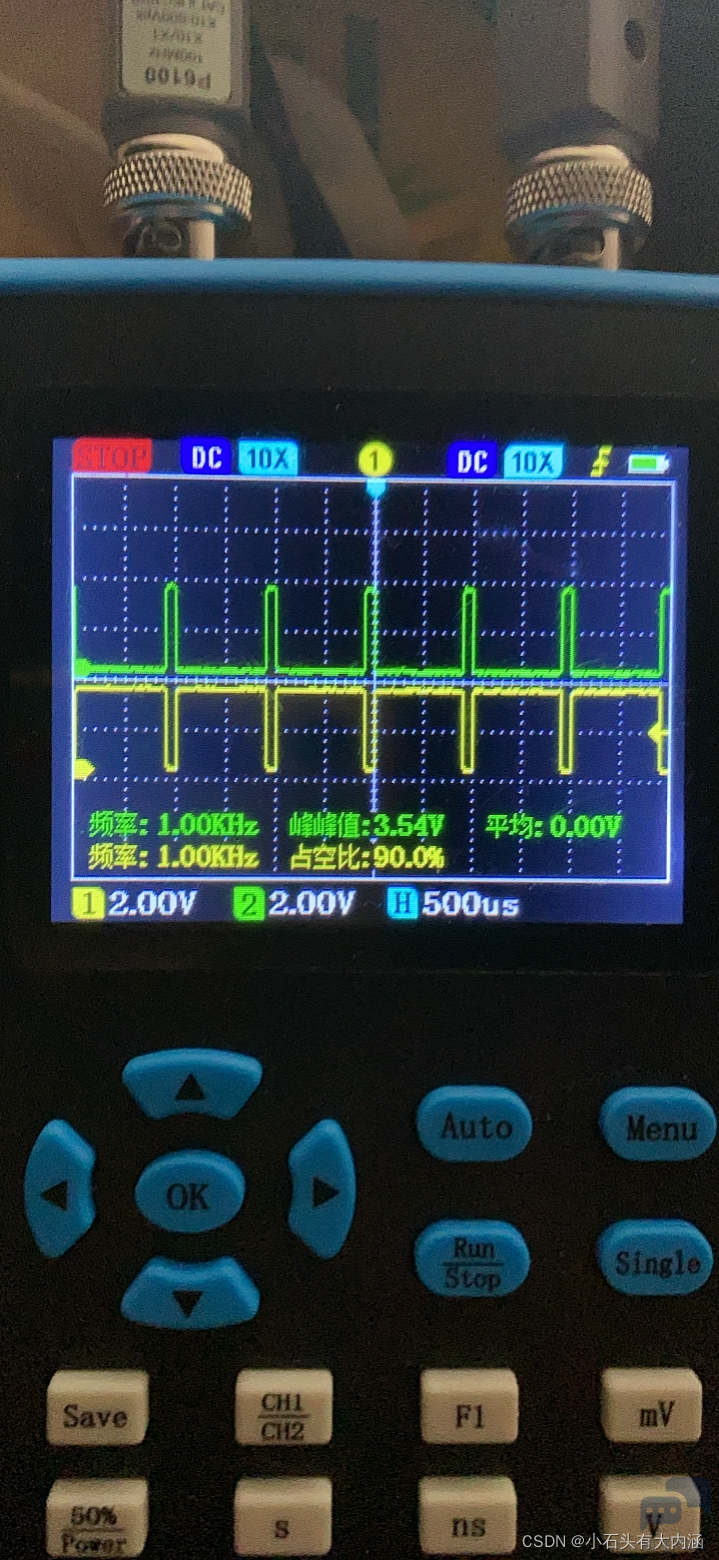

实际照片



————————————————
