引言
本文档提供 ST LPS28DFW 器件相关的使用信息和应用提示。
LPS28DFW 是一款超紧凑型压阻绝对气压传感器，可用作数字输出气压计，具有数字 I²C / MIPI I3CSM 串行标准输出接口。该设备支持两个可选压力范围，即 260-1260 hPa（模式 1）和 260-4060 hPa（模式 2），并且能够以高达 200 Hz 的输出数据速率测量压力值。
LPS28DFW 集成了 128 级的先进先出（FIFO）缓冲器，允许用户进行数据存储，可减少主机处理器的干预。
LPS28DFW 采用配备金属盖的陶瓷 LGA 封装供货，确保能在-40°C 至+85°C 的扩展温度范围内工作。封装上有开孔，以允许外部气压到达传感元件。IC 内的凝胶可为电气元件提供防水保护，金属帽可选择接地或在应用 PCB 布局中保持电气浮动。金属帽的连接根据客户的目标应用而定。
本文档没有修改官方数据表的内容。请参考数据表获取参数说明。

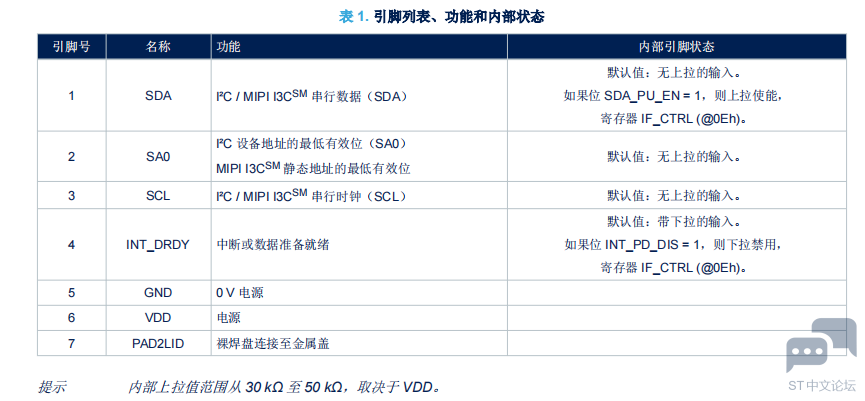

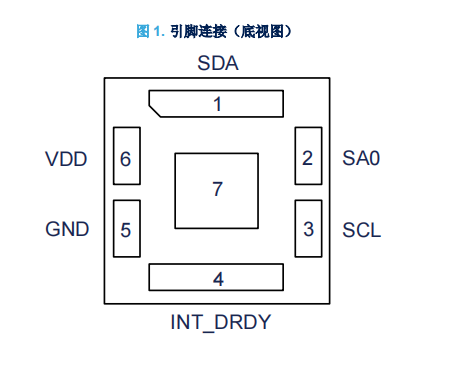

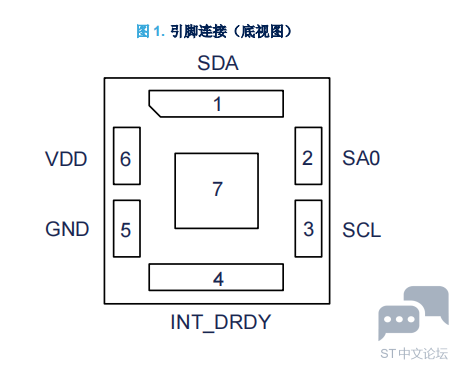

1 引脚说明

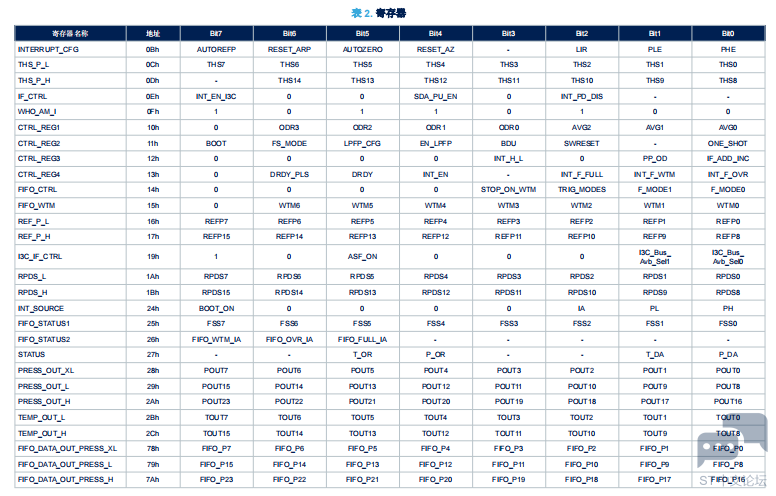

2 寄存器

3 工作模式
LPS28DFW 具有三种工作模式：
• 下电模式；
• 单触发模式；
• Continue 模式。
实际上，当配置为单触发模式时，LPS28DFW 可以在控制 MCU 需要的那一刻读取环境数据；当配置为 Continue模式时，能以预定义的频率连续读取数据（固定的输出数据率 ODR）。该器件提供了较宽的 VDD 电压范围（从1.7 V 至 3.6 V）。为避免潜在冲突，在上电时序期间，建议在主机侧将连接至器件 IO 引脚的管脚设置成高阻态。

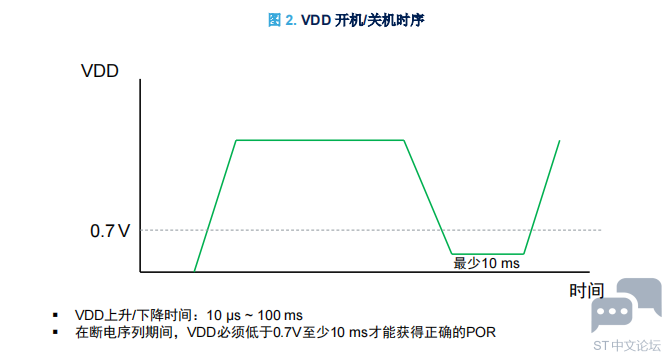

此外，为保证器件正确关断和下一个上电复位序列的成功，建议将 VDD 线驱动至 GND（低于 0.7 V）并维持此状态至少 10 ms，如下图所示。在管理 VDD 电源时，需考虑供电时间和曲线。

上电后，LPS28DFW 需执行一段 10 ms（最大值）的启动程序来加载修整参数。启动完成后，器件配置为下电模式，准备好与主机通信以进行寄存器配置和数据测量。
3.1 下电模式
下电模式使器件进入休眠状态。当器件处于下电模式时，不进行数据采集，器件内部几乎所有的模块都会被关闭，以最大限度地降低电流消耗。在下电模式下，LPS28DFW 可以达到有供电时的最低功耗。处于下电模式时，I²C /MIPI I3CSM 串行通信接口保持激活状态，以便与器件进行通信并设置配置。保留配置寄存器的内容而不更新输出数据寄存器，可保存进入下电模式前存储器中采样的最后数据。当CTRL_REG1(@10h)寄存器的 ODR[3:0]位置为“0000”时，器件进入下电模式。
