STM32使用硬件I2C读取SHTC3温湿度传感器的数据并显示在0.96寸OLED屏上

我用的是STM32F103C8T6，程序用的是ST标准库写的。

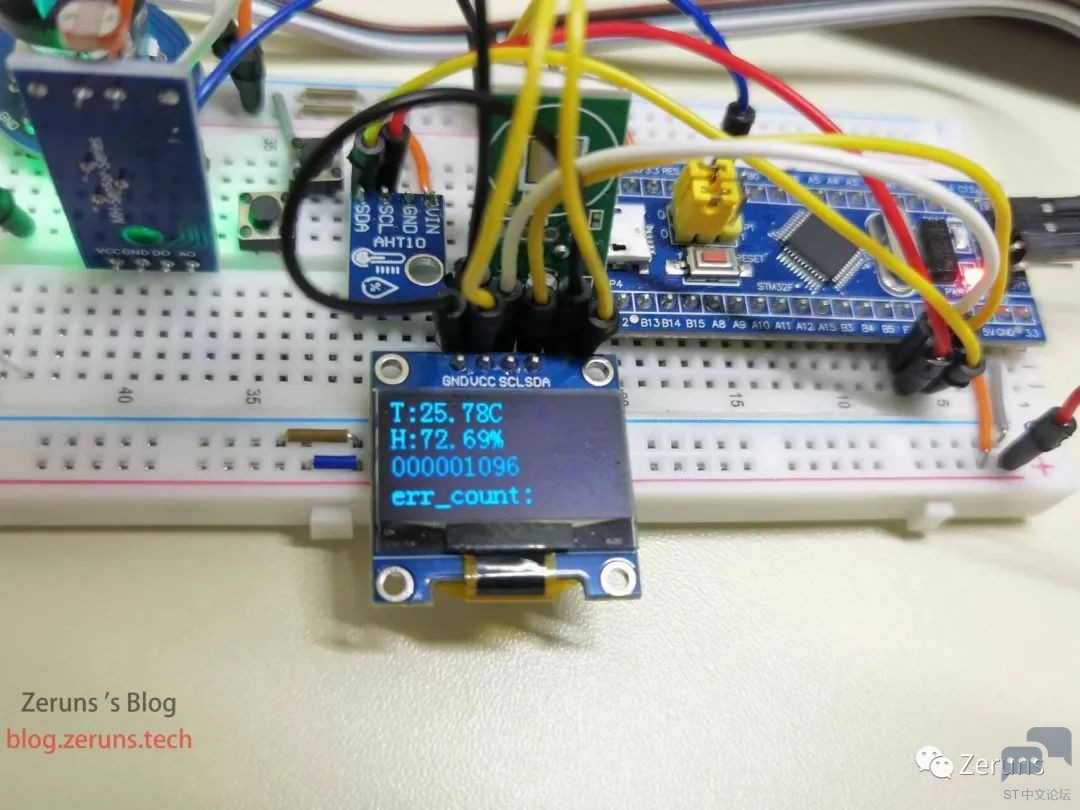

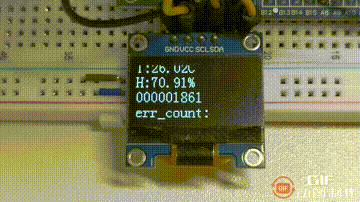

实现效果图

I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备（那些电平转化芯片），现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

I2C只有一跟数据总线 SDA(Serial Data Line)，串行数据总线，只能一位一位的发送数据，属于串行通信，采用半双工通信

半双工通信：可以实现双向的通信，但不能在两个方向上同时进行，必须轮流交替进行，其实也可以理解成一种可以切换方向的单工通信，同一时刻必须只能一个方向传输，只需一根数据线.
对于I2C通讯协议把它分为物理层和协议层物理层规定通讯系统中具有机械、电子功能部分的特性（硬件部分），确保原始数据在物理媒体的传输。协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准（软件层面）。

I2C物理层

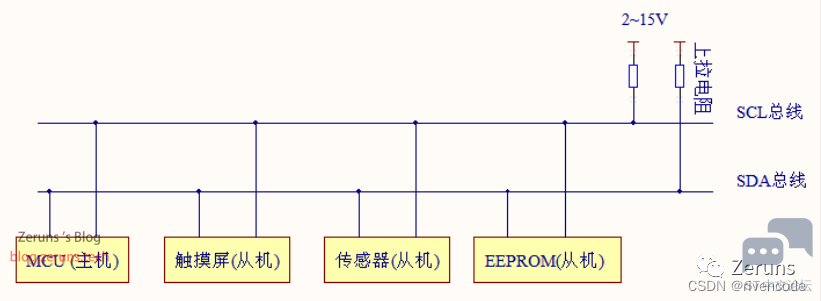

I2C 通讯设备之间的常用连接方式

(1) 它是一个支持多设备的总线。“总线”指多个设备共用的信号线。在一个 I2C 通讯总线中，可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。

(2) 一个 I2C 总线只使用两条总线线路，一条双向串行数据线SDA（Serial Data Line ），一条串行时钟线SCL（Serial Data Line ）。数据线即用来表示数据，时钟线用于数据收发同步

(3) 总线通过上拉电阻接到电源。当 I2C 设备空闲时会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。

I2C通信时单片机GPIO口必须设置为开漏输出，否则可能会造成短路。

关于更多STM32的I2C相关信息和使用方法可以看这篇文章：https://url.zeruns.tech/JC0Ah

我这里就不详细讲解了。

SHTC3温湿度传感器

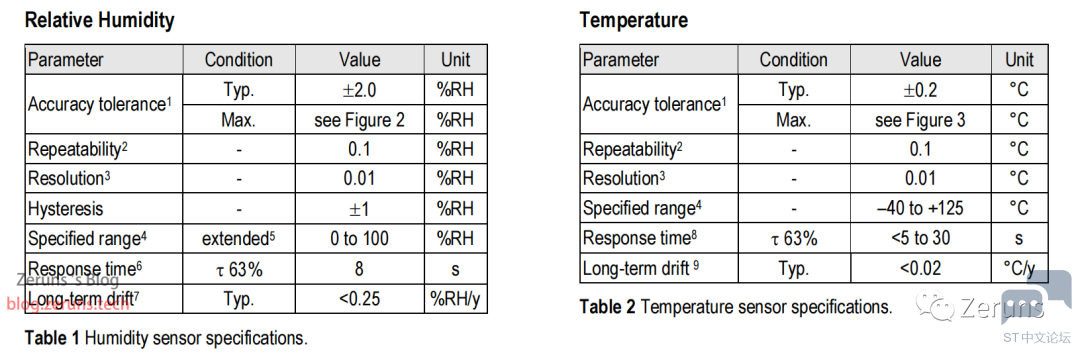

浏览数据手册可以得到一个大概信息，SHTC3是一个可以检测温度和湿度的传感器，
温度范围：-40℃~125℃
湿度范围：0%~100%
工作电压：1.6v~3.6v
通讯方式：i2c
时钟频率：三种模式分别是 0 ~ 100kHz 0 ~ 400kHz 0 ~ 1000kHz

找到如下几个关键信息

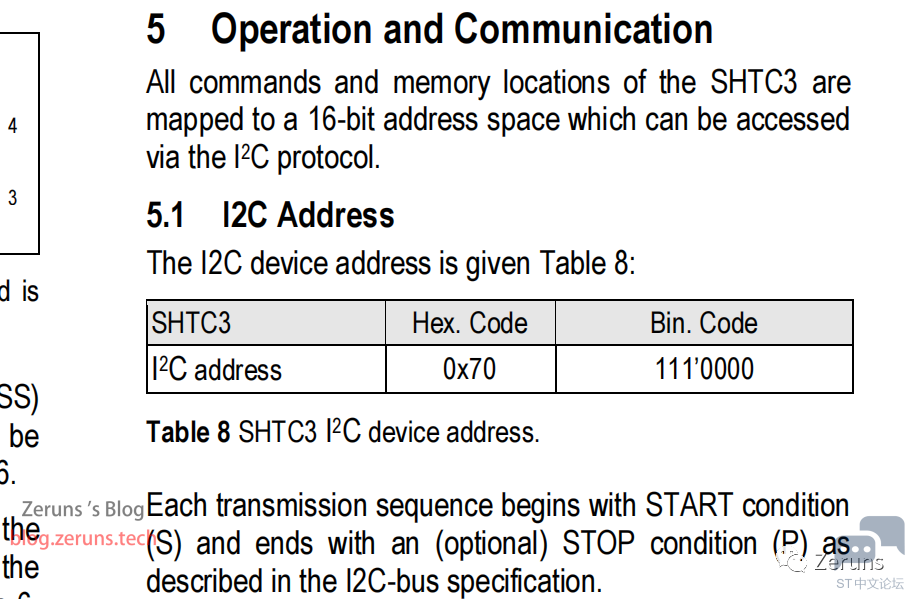

温湿度设备地址和读写命令

在实际的使用过程中，SHTC3的设备地址需要与读写数据/命令方向位组成一个字节同时发送，字节的最低位为读写数据/命令方向位，高7位是SHTC3的设备地址。

如果要通过I2C写数据或命令给SHTC3，在I2C起始信号之后，需要发送“1110 0000”，即0xE0给SHTC3，除了通过高7位“1110 000”的设备地址寻址还通过最低位“0”通知SHTC3接下来是写数据或命令操作。

如果要通过I2C读取SHTC3中的数据，在I2C起始信号之后，需要发送“1110 0001”，即0xE1给SHTC3，除了通过高7位“1110 000”的设备地址寻址还通过最低位“1”通知SHTC3接下来是读取数据的操作。
简单来说就是，0xE0表示写数据，0xE1表示读数据。不过使用STM32硬件I2C时只需要输入0xE0就行，最低位标准库会处理的。

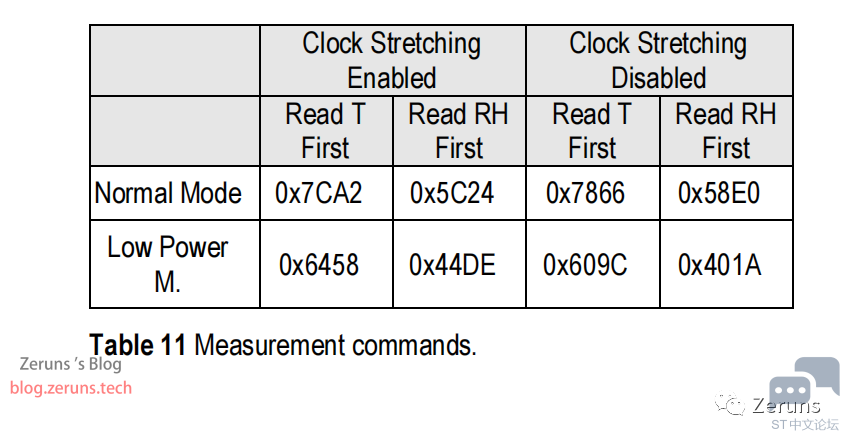

读取温湿度数据

可知，不同的命令，除了获取的数据顺序不一样，还有一个Clock Stretching Enable 和 Disable的区别。

Clock Stretching是时钟拉伸的意思。如果使用Clock Stretching Enable命令的话，那么发送完测量命令之后，在SHTC3测量温度湿度数据的过程中，SHTC3会拉低I2C的时钟线SCL，通过这样来禁止主机发送命令给SHTC3，只有当SHTC3完成温度湿度数据测量时，SHTC3才会释放时钟线SCL。

如果使用Clock Stretching Disable命令的话，在SHTC3测量数据的过程中，SHTC3并不会拉低I2C的时钟线SCL，只是如果主机在SHTC3测量数据的过程中发送命令或数据的时候，SHTC3是不会响应主机的，主机可以通过SHTC3是否有响应信号来判断SHTC3是否完成数据的测量。

从数据手册可知，一个测量周期包概括四个步骤：

• 发送唤醒命令。
• 发送测量命令
• 读取测量完成之后的数据。
• 发送休眠命令。　　




以上唤醒命令和休眠命令在数据手册中查询。

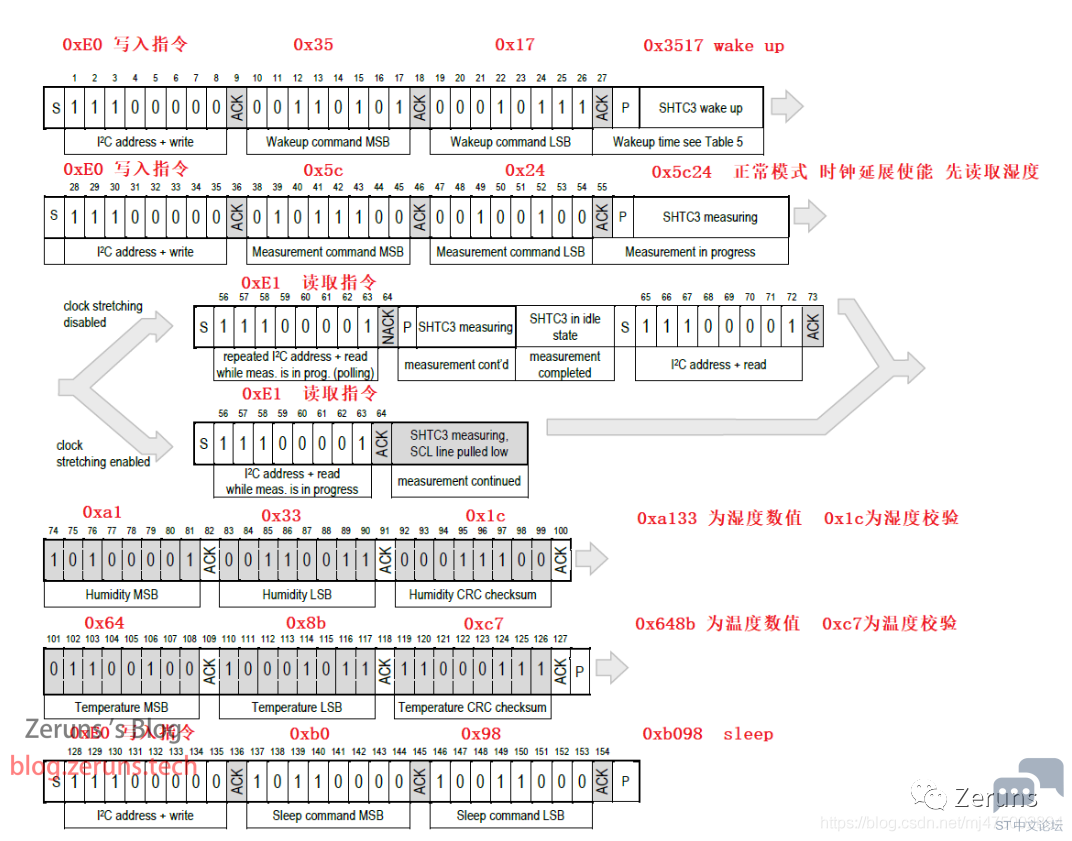

总结如下：

• 唤醒SHTC3：先发送写入指令（0xE0），再发送唤醒指令高位（0x35）,再发送唤醒指令低位（0x17）。
• 等待唤醒：数据手册上写的最大唤醒时间是240us，等待的时间大于这个就行了。
• 发送采集指令：先发送写入指令（0xE0），再发送采集指令的高位和低位。采集指令有多个，根据需要自行选择。
• 接收数据：发送读取指令（0xE1），连续接收6个字节数据。如果采集的指令是先存温度，那么这6个字节的第1-2个字节就是温度数值，第3个字节是温度校验。第4-5个字节是湿度数值，第6个字节是湿度校验。如果采集的指令是先存湿度，则前3个字节和后3个字节相反。
• 进入睡眠：发送写入指令，再发送睡眠指令进入睡眠。

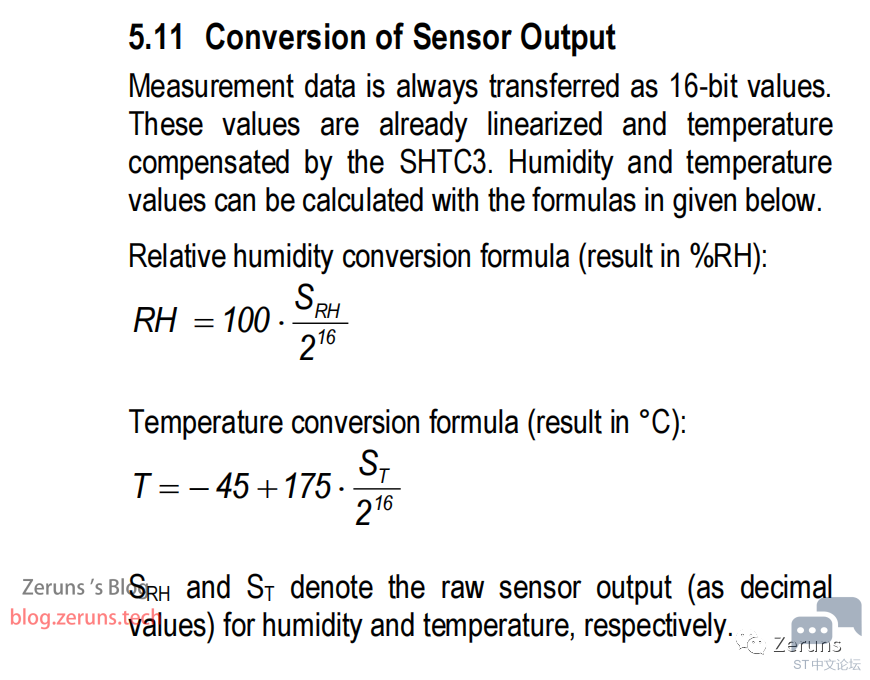

数据的计算

由shtc3数据手册可知

例如：采集到的湿度数值是0x6501，换算成十进制是25857。
则：湿度 = 100 * 25857 / 65536 = 39.45 （单位：%）
采集到的温度数值是0x6600，换算成十进制是26112。
则：温度 = -45 + 175 * 26112 / 65536 = 24.72 （单位：℃）

程序

这里就放出main.c、shtc3.c和oled.c这三个主要的代码，其他的请下载下面链接的压缩包。

SHTC3和OLED模块的SCL接PB6，SDA接PB7。

main.c

1. #include "stm32f10x.h"                  // Device header

2. #include "Delay.h"

3. #include "OLED.h"

4. #include "IWDG.h"

5. #include "SHTC3.h"

6.

7. uint16_t numlen(uint16_t num);

8.

9. int main(void)

10. {

11.   IWDG_Configuration();  //初始化看门狗

12.   OLED_Init();      //初始化OLED屏

13.   SHTC3_I2C_Init();    //初始化SHTC3

14.

15.   OLED_ShowString(1, 1, "T:");

16.   OLED_ShowString(2, 1, "H:");

17.   OLED_ShowString(4, 1, "err_count:");

18.

19.   uint32_t a=0;

20.   uint16_t err_count=0;

21.

22.   while (1)

23.   {

24.     a++;

25.     OLED_ShowNum(3, 1, a, 9);

26.     if(a==999999999)a=0;

27.

28.     float Temp,Hum;      //声明变量存放温湿度数据

29.

30.     if(ReadSHTC3(&Hum,&Temp))  //读取温湿度数据

31.     {

32.       if(Temp>=0)

33.       {

34.         char String[10];

35.         sprintf(String, "%.2fC", Temp);  //格式化字符串输出到字符串变量

36.         OLED_ShowString(1, 3, String);  //显示温度

37.         /*

38.         OLED_ShowNum(1,3, (uint8_t)Temp, numlen((uint8_t)Temp));//显示温度整数部分

39.         OLED_ShowChar(1, 3+numlen((uint8_t)Temp), '.');      //显示小数点

40.         OLED_ShowNum(1,3+numlen((uint8_t)Temp)+1, (uint8_t)(Temp*100)%100, 2);  //显示温度小数部分

41.         OLED_ShowChar(1, 3+numlen((uint8_t)Temp)+1+2, 'C');    //显示符号

42.         */

43.

44.         sprintf(String, "%.2f%%", Hum);  //格式化字符串输出到字符串变量

45.         OLED_ShowString(2, 3, String);  //显示湿度

46.         /*

47.         OLED_ShowNum(2,3, (uint8_t)Hum, numlen((uint8_t)Hum));  //显示湿度整数部分

48.         OLED_ShowChar(2, 3+numlen((uint8_t)Hum), '.');      //显示小数点

49.         OLED_ShowNum(2,3+numlen((uint8_t)Hum)+1, (uint8_t)(Hum*100)%100, 2);  //显示湿度小数部分

50.         OLED_ShowChar(2, 3+numlen((uint8_t)Hum)+1+2, '%');      //显示符号

51.         */

52.       }else

53.       {

54.         char String[10];

55.         sprintf(String, "-%.2fC", Temp);//格式化字符串输出到字符串变量

56.         OLED_ShowString(1, 3, String);  //显示温度

57.         /*

58.         OLED_ShowChar(1, 3, '-');      //显示负号

59.         OLED_ShowNum(1,3+1, (uint8_t)Temp, numlen((uint8_t)Temp));  //显示温度整数部分

60.         OLED_ShowChar(1, 3+1+numlen((uint8_t)Temp), '.');      //显示小数点

61.         OLED_ShowNum(1,3+1+numlen((uint8_t)Temp)+1, (uint8_t)(Temp*100)%100, 2);  //显示温度小数部分

62.         OLED_ShowChar(1, 3+1+numlen((uint8_t)Temp)+1+2, 'C');    //显示符号

63.         */

64.

65.         sprintf(String, "%.2f%%", Hum);  //格式化字符串输出到字符串变量

66.         OLED_ShowString(2, 3, String);  //显示湿度

67.         /*

68.         OLED_ShowNum(2,3, (uint8_t)Hum, numlen((uint8_t)Hum));  //显示湿度整数部分

69.         OLED_ShowChar(2, 3+numlen((uint8_t)Hum), '.');      //显示小数点

70.         OLED_ShowNum(2,3+numlen((uint8_t)Hum)+1, (uint8_t)(Hum*100)%100, 2);  //显示湿度小数部分

71.         OLED_ShowChar(2, 3+numlen((uint8_t)Hum)+1+2, '%');      //显示符号

72.         */

73.       }

74.     }

75.     else

76.     {

77.       err_count++;

78.       OLED_ShowNum(4,11, err_count, numlen(err_count));  //显示错误次数计数

79.     }

80.   /*

81.   https://blog.zeruns.tech

82.   */

83.

84.     Delay_ms(100);  //延时100毫秒

85.

86.     IWDG_FeedDog();  //喂狗（看门狗，超过1秒没有执行喂狗则自动复位）

87.   }

88. }

89.

90. /**

91.   * @brief  计算整数长度

92.   * @param  num 要计算长度的整数

93.   * @retval 长度值

94.   */

95. uint16_t numlen(uint16_t num)

96. {

97.     uint16_t len = 0;        // 初始长度为0

98.     for(; num > 0; ++len)    // 判断num是否大于0，否则长度+1

99.         num /= 10;           // 使用除法进行运算，直到num小于1

100.     return len;              // 返回长度的值

101. }

复制代码

SHTC3.c

1. #include "stm32f10x.h"

2. #include "Delay.h"

3.

4. /*SHTC3地址*/

5. #define SHTC3_ADDRESS 0xE0

6.

7. /*设置使用哪一个I2C*/

8. #define I2Cx I2C1

9.

10. /*

11. https://blog.zeruns.tech

12. */

13.

14. /**

15.   * @brief  CRC校验，CRC多项式为：x^8+x^5+x^4+1，即0x31

16.   * @param  DAT 要校验的数据

17.   * @retval 校验码

18.   */

19. uint8_t SHTC3_CRC_CAL(uint16_t DAT)

20. {

21.   uint8_t i,t,temp;

22.   uint8_t CRC_BYTE;

23.

24.   CRC_BYTE = 0xFF;

25.   temp = (DAT>>8) & 0xFF;

26.

27.   for(t = 0; t < 2; t++)

28.   {

29.     CRC_BYTE ^= temp;

30.     for(i = 0;i < 8;i ++)

31.     {

32.       if(CRC_BYTE & 0x80)

33.       {

34.         CRC_BYTE <<= 1;

35.         CRC_BYTE ^= 0x31;

36.       }

37.       else

38.       {

39.         CRC_BYTE <<= 1;

40.       }

41.     }

42.

43.     if(t == 0)

44.     {

45.       temp = DAT & 0xFF;

46.     }

47.   }

48.

49.   return CRC_BYTE;

50. }

51.

52. /*发送起始信号*/

53. void SHTC3_I2C_START(){

54.     while( I2C_GetFlagStatus(I2Cx, I2C_FLAG_BUSY));//等待总线空闲

55.   I2C_GenerateSTART(I2Cx, ENABLE);//发送起始信号

56.   while( I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_MODE_SELECT)==ERROR);//检测EV5事件

57. }

58.

59. /*发送停止信号*/

60. void SHTC3_I2C_STOP(){

61.     I2C_GenerateSTOP(I2Cx, ENABLE);//发送停止信号

62. }

63.

64. /**

65.   * @brief  发送两个字节数据

66.   * @param  MSB 高8位

67.   * @param  LSB 低8位

68.   * @retval 无

69.   */

70. void SHTC3_WriteByte(uint8_t MSB,uint8_t LSB)

71. {

72.   SHTC3_I2C_START();  //发送起始信号

73.

74.   I2C_Send7bitAddress(I2Cx, SHTC3_ADDRESS, I2C_Direction_Transmitter);    //发送设备写地址

75.   while(I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)==ERROR);  //检测EV6事件

76.

77.     I2C_SendData(I2Cx, MSB);//发送高8位数据

78.   while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED));//检测EV8事件

79.

80.   I2C_SendData(I2Cx, LSB);//发送低8位数据

81.   while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED));//检测EV8事件

82.

83.   I2C_GenerateSTOP(I2Cx, ENABLE);//发送停止信号

84.

85. }

86.

87. /**

88.   * @brief  读取数据

89.   * @retval 读取到的字节数据

90.   */

91. uint8_t SHTC3_ReadData()

92. {

93.     while (!I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_BYTE_RECEIVED));//检测EV7事件

94.   return I2C_ReceiveData(I2Cx);//读取数据并返回

95. }

96.

97. /*软件复位SHTC3*/

98. void SHTC3_SoftReset(void)

99. {

100.     SHTC3_WriteByte(0x80,0x5D);    //重置SHTC3

101. }

102.

103. /*引脚初始化*/

104. void SHTC3_I2C_Init(void)

105. {

106.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);  //使能I2C1时钟

107.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能GPIOB时钟

108.

109.   /*STM32F103芯片的硬件I2C1: PB6 -- SCL; PB7 -- SDA */

110.   GPIO_InitTypeDef  GPIO_InitStructure;               //定义结构体配置GPIO

111.   GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;

112.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

113.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;    //设置输出模式为开漏输出，需接上拉电阻

114.   GPIO_Init(GPIOB, &GPIO_InitStructure);              //初始化GPIO

115.

116.   I2C_DeInit(I2Cx);  //将外设I2C寄存器重设为缺省值

117.   I2C_InitTypeDef  I2C_InitStructure;                 //定义结构体配置I2C

118.   I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;      //工作模式

119.   I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;  //时钟占空比，Tlow/Thigh = 2

120.   I2C_InitStructure.I2C_OwnAddress1 = 0x30;  //主机的I2C地址,用不到则随便写，无影响

121.   I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;  //使能应答位

122.   I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;//设置地址长度7位

123.   I2C_InitStructure.I2C_ClockSpeed = 400000;  //I2C传输速度，400K，根据自己所用芯片手册查看支持的速度。

124.   I2C_Init(I2Cx, &I2C_InitStructure);         //初始化I2C

125.

126.   I2C_Cmd(I2Cx, ENABLE);  //启用I2C

127.

128.   SHTC3_WriteByte(0X35,0X17);//唤醒SHTC3

129.

130.   Delay_us(200);

131. }

132.

133. /**

134.   * @brief  读取SHTC3数据

135.   * @param  *Hum 湿度

136.   * @param  *Temp 温度

137.   * @retval 1 - 读取成功；0 - 读取失败

138.   */

139. uint8_t ReadSHTC3(float *Hum,float *Temp)

140. {

141.     uint16_t HumData,TempData,HumCRC,TempCRC;//声明变量存放读取的数据

142.

143.     /*SHTC3_WriteByte(0X35,0X17);//唤醒SHTC3

144.

145.   Delay_us(300);*/

146.

147.     SHTC3_WriteByte(0X5C,0X24);//发送指令，先读取湿度数据，时钟拉伸（测量数据期间拉低SCL时钟线，占用总线）

148.

149.     SHTC3_I2C_START();//发送起始信号

150.

151.   I2C_Send7bitAddress(I2Cx,SHTC3_ADDRESS,I2C_Direction_Receiver);//发送设备读地址

152.

153.   while( I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED )==ERROR);//检测EV6事件

154.

155.     HumData = SHTC3_ReadData(); //读取湿度高8位数据

156.     HumData=HumData<<8;         //左移8位

157.   HumData |= SHTC3_ReadData();//读取湿度低8位数据

158.     HumCRC = SHTC3_ReadData();  //读取湿度CRC校验数据

159.

160.     TempData = SHTC3_ReadData();//读取温度高8位数据

161.     TempData=TempData<<8;       //左移8位

162.   TempData |= SHTC3_ReadData();//读取温度低8位数据

163.     TempCRC = SHTC3_ReadData(); //读取温度CRC校验数据

164.

165.     SHTC3_I2C_STOP();   //发送停止信号

166.

167.   //SHTC3_WriteByte(0XB0,0X98);//发送休眠指令

168.

169.     if( SHTC3_CRC_CAL(HumData)==HumCRC && SHTC3_CRC_CAL(TempData)==TempCRC ){   //对接收到数据进行CRC校验

170.        *Hum = (float)HumData*100/65536;        //将接收的16位二进制数据转换为10进制湿度数据

171.        *Temp = (float)TempData*175/65536-45;   //将接收的16位二进制数据转换为10进制温度数据

172.        return 1;

173.     }

174.     else{

175.         return 0;

176.     }

177. }

复制代码

OLED.c

1. #include "stm32f10x.h"

2. #include "OLED_Font.h"

3.

4. /*OLED屏地址*/

5. #define OLED_ADDRESS 0x78

6.

7. /*设置哪一个使用I2C*/

8. #define I2Cx I2C1

9.

10. /*

11. https://blog.zeruns.tech

12. */

13.

14. /*引脚初始化*/

15. void OLED_I2C_Init(void)

16. {

17.   RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);  //使能I2C1时钟

18.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能GPIOB时钟

19.

20.   /*STM32F103芯片的硬件I2C: PB6 -- SCL; PB7 -- SDA */

21.   GPIO_InitTypeDef  GPIO_InitStructure;

22.   GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;

23.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

24.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;    //设置输出模式为开漏输出，需接上拉电阻

25.   GPIO_Init(GPIOB, &GPIO_InitStructure);

26.

27.   I2C_DeInit(I2Cx);  //将外设I2C寄存器重设为缺省值

28.   I2C_InitTypeDef  I2C_InitStructure;

29.   I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;      //工作模式

30.   I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;  //时钟占空比，Tlow/Thigh = 2

31.   I2C_InitStructure.I2C_OwnAddress1 = 0x30;  //主机的I2C地址,用不到则随便写，无影响

32.   I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;  //使能应答位

33.   I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;//设置地址长度7位

34.   I2C_InitStructure.I2C_ClockSpeed = 400000;  //I2C传输速度，400K，根据自己所用芯片手册查看支持的速度。

35.   I2C_Init(I2Cx, &I2C_InitStructure);

36.

37.   I2C_Cmd(I2Cx, ENABLE);

38. }

39.

40. void I2C_WriteByte(uint8_t addr,uint8_t data)

41. {

42.

43.   while( I2C_GetFlagStatus(I2Cx, I2C_FLAG_BUSY));

44.

45.   //发送起始信号

46.   I2C_GenerateSTART(I2Cx, ENABLE);

47.   //检测EV5事件

48.   while( I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_MODE_SELECT)==ERROR);

49.   //发送设备写地址

50.   I2C_Send7bitAddress(I2Cx, OLED_ADDRESS, I2C_Direction_Transmitter);

51.   //检测EV6事件

52.   while( I2C_CheckEvent(I2Cx,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED)==ERROR);

53.

54.   //发送要操作设备内部的地址

55.   I2C_SendData(I2Cx, addr);

56.   //检测EV8_2事件

57.   while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

58.

59.   I2C_SendData(I2Cx, data);//发送数据

60.   while (!I2C_CheckEvent(I2Cx, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

61.

62.   //发送停止信号

63.   I2C_GenerateSTOP(I2Cx, ENABLE);

64. }

65.

66. /**

67.   * @brief  OLED写命令

68.   * @param  Command 要写入的命令

69.   * @retval 无

70.   */

71. void OLED_WriteCommand(unsigned char Command)//写命令

72. {

73.   I2C_WriteByte(0x00, Command);

74. }

75.

76. /**

77.   * @brief  OLED写数据

78.   * @param  Data 要写入的数据

79.   * @retval 无

80. */

81. void OLED_WriteData(unsigned char Data)//写数据

82. {

83.   I2C_WriteByte(0x40, Data);

84. }

85.

86. /**

87.   * @brief  OLED设置光标位置

88.   * @param  Y 以左上角为原点，向下方向的坐标，范围：0~7

89.   * @param  X 以左上角为原点，向右方向的坐标，范围：0~127

90.   * @retval 无

91.   */

92. void OLED_SetCursor(uint8_t Y, uint8_t X)

93. {

94.   OLED_WriteCommand(0xB0 | Y);          //设置Y位置

95.   OLED_WriteCommand(0x10 | ((X & 0xF0) >> 4));  //设置X位置低4位

96.   OLED_WriteCommand(0x00 | (X & 0x0F));      //设置X位置高4位

97. }

98.

99. /**

100.   * @brief  OLED清屏

101.   * @param  无

102.   * @retval 无

103.   */

104. void OLED_Clear(void)

105. {

106.   uint8_t i, j;

107.   for (j = 0; j < 8; j++)

108.   {

109.     OLED_SetCursor(j, 0);

110.     for(i = 0; i < 128; i++)

111.     {

112.       OLED_WriteData(0x00);

113.     }

114.   }

115. }

116.

117. /**

118.   * @brief  OLED部分清屏

119.   * @param  Line 行位置，范围：1~4

120.   * @param  start 列开始位置，范围：1~16

121.   * @param  end 列开始位置，范围：1~16

122.   * @retval 无

123.   */

124. void OLED_Clear_Part(uint8_t Line, uint8_t start, uint8_t end)

125. {

126.   uint8_t i,Column;

127.   for(Column = start; Column <= end; Column++)

128.   {

129.     OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8);    //设置光标位置在上半部分

130.     for (i = 0; i < 8; i++)

131.     {

132.       OLED_WriteData(0x00);      //显示上半部分内容

133.     }

134.     OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8);  //设置光标位置在下半部分

135.     for (i = 0; i < 8; i++)

136.     {

137.       OLED_WriteData(0x00);    //显示下半部分内容

138.     }

139.   }

140. }

141.

142. /**

143.   * @brief  OLED显示一个字符

144.   * @param  Line 行位置，范围：1~4

145.   * @param  Column 列位置，范围：1~16

146.   * @param  Char 要显示的一个字符，范围：ASCII可见字符

147.   * @retval 无

148.   */

149. void OLED_ShowChar(uint8_t Line, uint8_t Column, char Char)

150. {

151.   uint8_t i;

152.   OLED_SetCursor((Line - 1) * 2, (Column - 1) * 8);    //设置光标位置在上半部分

153.   for (i = 0; i < 8; i++)

154.   {

155.     OLED_WriteData(OLED_F8x16[Char - ' '][i]);      //显示上半部分内容

156.   }

157.   OLED_SetCursor((Line - 1) * 2 + 1, (Column - 1) * 8);  //设置光标位置在下半部分

158.   for (i = 0; i < 8; i++)

159.   {

160.     OLED_WriteData(OLED_F8x16[Char - ' '][i + 8]);    //显示下半部分内容

161.   }

162. }

163.

164. /**

165.   * @brief  OLED显示字符串

166.   * @param  Line 起始行位置，范围：1~4

167.   * @param  Column 起始列位置，范围：1~16

168.   * @param  String 要显示的字符串，范围：ASCII可见字符

169.   * @retval 无

170.   */

171. void OLED_ShowString(uint8_t Line, uint8_t Column, char *String)

172. {

173.   uint8_t i;

174.   for (i = 0; String[i] != '\0'; i++)

175.   {

176.     OLED_ShowChar(Line, Column + i, String[i]);

177.   }

178. }

179.

180. /**

181.   * @brief  OLED次方函数

182.   * @retval 返回值等于X的Y次方

183.   */

184. uint32_t OLED_Pow(uint32_t X, uint32_t Y)

185. {

186.   uint32_t Result = 1;

187.   while (Y--)

188.   {

189.     Result *= X;

190.   }

191.   return Result;

192. }

193.

194. /**

195.   * @brief  OLED显示数字（十进制，正数）

196.   * @param  Line 起始行位置，范围：1~4

197.   * @param  Column 起始列位置，范围：1~16

198.   * @param  Number 要显示的数字，范围：0~4294967295

199.   * @param  Length 要显示数字的长度，范围：1~10

200.   * @retval 无

201.   */

202. void OLED_ShowNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)

203. {

204.   uint8_t i;

205.   for (i = 0; i < Length; i++)

206.   {

207.     OLED_ShowChar(Line, Column + i, Number / OLED_Pow(10, Length - i - 1) % 10 + '0');

208.   }

209. }

210.

211. /**

212.   * @brief  OLED显示数字（十进制，带符号数）

213.   * @param  Line 起始行位置，范围：1~4

214.   * @param  Column 起始列位置，范围：1~16

215.   * @param  Number 要显示的数字，范围：-2147483648~2147483647

216.   * @param  Length 要显示数字的长度，范围：1~10

217.   * @retval 无

218.   */

219. void OLED_ShowSignedNum(uint8_t Line, uint8_t Column, int32_t Number, uint8_t Length)

220. {

221.   uint8_t i;

222.   uint32_t Number1;

223.   if (Number >= 0)

224.   {

225.     OLED_ShowChar(Line, Column, '+');

226.     Number1 = Number;

227.   }

228.   else

229.   {

230.     OLED_ShowChar(Line, Column, '-');

231.     Number1 = -Number;

232.   }

233.   for (i = 0; i < Length; i++)

234.   {

235.     OLED_ShowChar(Line, Column + i + 1, Number1 / OLED_Pow(10, Length - i - 1) % 10 + '0');

236.   }

237. }

238.

239. /**

240.   * @brief  OLED显示数字（十六进制，正数）

241.   * @param  Line 起始行位置，范围：1~4

242.   * @param  Column 起始列位置，范围：1~16

243.   * @param  Number 要显示的数字，范围：0~0xFFFFFFFF

244.   * @param  Length 要显示数字的长度，范围：1~8

245.   * @retval 无

246.   */

247. void OLED_ShowHexNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)

248. {

249.   uint8_t i, SingleNumber;

250.   for (i = 0; i < Length; i++)

251.   {

252.     SingleNumber = Number / OLED_Pow(16, Length - i - 1) % 16;

253.     if (SingleNumber < 10)

254.     {

255.       OLED_ShowChar(Line, Column + i, SingleNumber + '0');

256.     }

257.     else

258.     {

259.       OLED_ShowChar(Line, Column + i, SingleNumber - 10 + 'A');

260.     }

261.   }

262. }

263.

264. /**

265.   * @brief  OLED显示数字（二进制，正数）

266.   * @param  Line 起始行位置，范围：1~4

267.   * @param  Column 起始列位置，范围：1~16

268.   * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111

269.   * @param  Length 要显示数字的长度，范围：1~16

270.   * @retval 无

271.   */

272. void OLED_ShowBinNum(uint8_t Line, uint8_t Column, uint32_t Number, uint8_t Length)

273. {

274.   uint8_t i;

275.   for (i = 0; i < Length; i++)

276.   {

277.     OLED_ShowChar(Line, Column + i, Number / OLED_Pow(2, Length - i - 1) % 2 + '0');

278.   }

279. }

280.

281. /**

282.   * @brief  OLED初始化

283.   * @param  无

284.   * @retval 无

285.   */

286. void OLED_Init(void)

287. {

288.   uint32_t i, j;

289.

290.   for (i = 0; i < 1000; i++)      //上电延时

291.   {

292.     for (j = 0; j < 1000; j++);

293.   }

294.

295.   OLED_I2C_Init();      //端口初始化

296.

297.   OLED_WriteCommand(0xAE);  //关闭显示

298.

299.   OLED_WriteCommand(0xD5);  //设置显示时钟分频比/振荡器频率

300.   OLED_WriteCommand(0x80);

301.

302.   OLED_WriteCommand(0xA8);  //设置多路复用率

303.   OLED_WriteCommand(0x3F);

304.

305.   OLED_WriteCommand(0xD3);  //设置显示偏移

306.   OLED_WriteCommand(0x00);

307.

308.   OLED_WriteCommand(0x40);  //设置显示开始行

309.

310.   OLED_WriteCommand(0xA1);  //设置左右方向，0xA1正常 0xA0左右反置

311.

312.   OLED_WriteCommand(0xC8);  //设置上下方向，0xC8正常 0xC0上下反置

313.

314.   OLED_WriteCommand(0xDA);  //设置COM引脚硬件配置

315.   OLED_WriteCommand(0x12);

316.

317.   OLED_WriteCommand(0x81);  //设置对比度控制

318.   OLED_WriteCommand(0xCF);

319.

320.   OLED_WriteCommand(0xD9);  //设置预充电周期

321.   OLED_WriteCommand(0xF1);

322.

323.   OLED_WriteCommand(0xDB);  //设置VCOMH取消选择级别

324.   OLED_WriteCommand(0x30);

325.

326.   OLED_WriteCommand(0xA4);  //设置整个显示打开/关闭

327.

328.   OLED_WriteCommand(0xA6);  //设置正常/倒转显示

329.

330.   OLED_WriteCommand(0x8D);  //设置充电泵

331.   OLED_WriteCommand(0x14);

332.

333.   OLED_WriteCommand(0xAF);  //开启显示

334.

335.   OLED_Clear();        //OLED清屏

336. }

复制代码



转载自： zeruns
