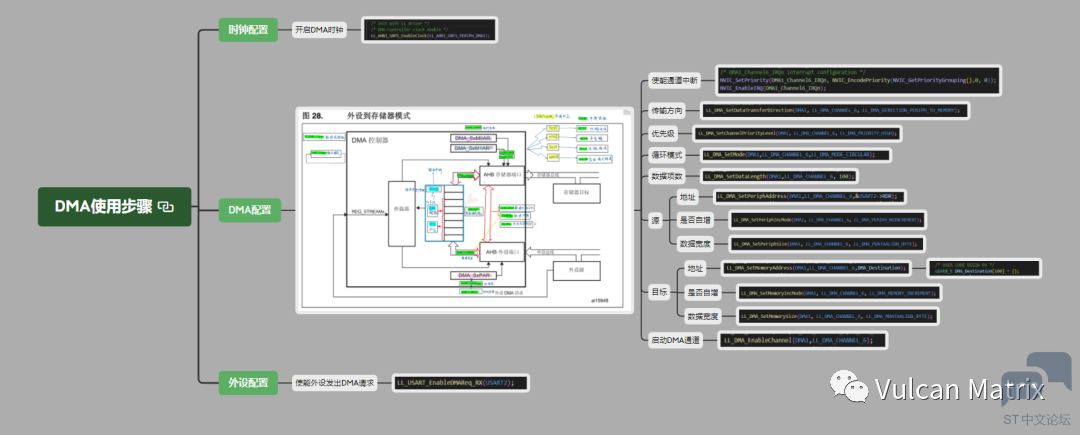

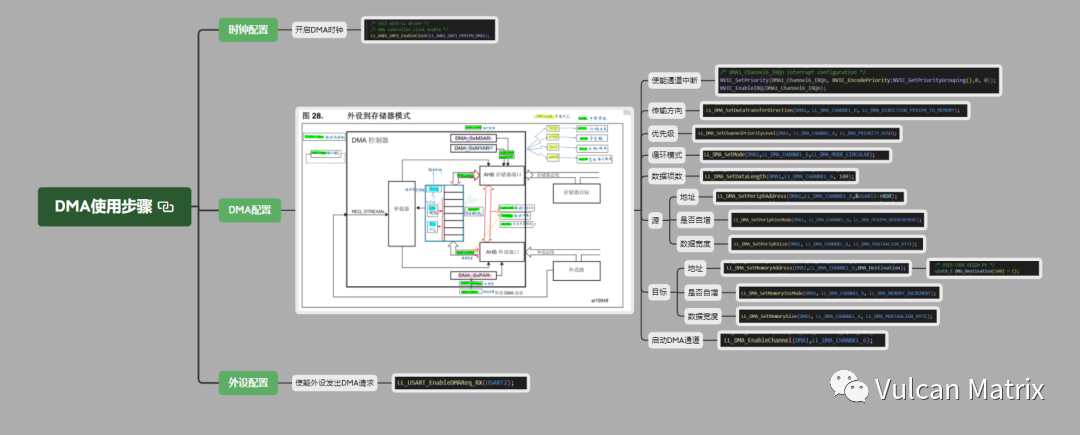

本文以stm32 F303K8为例,不同型号的DMA配置方法略有不同。 本文设计的实验如下:通过USART2接收数据,并通过DMA将串口接受数据循环存入长度为100的uint8型数组。 思维导图总览:

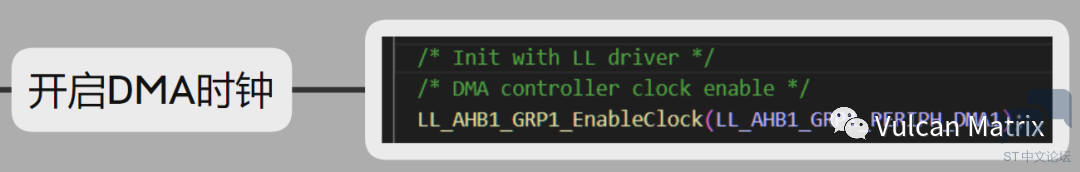

1- 时钟配置
有stm32基本知识应该知道Stm32的每个外设在使用前都需要开启其时钟,否则模块不运行。 2 - DMA配置 使用DMA前要确定外设与DMA连接的通道,不用系列芯片的硬件设计略有不同,因此要去查对应型号的参考手册。

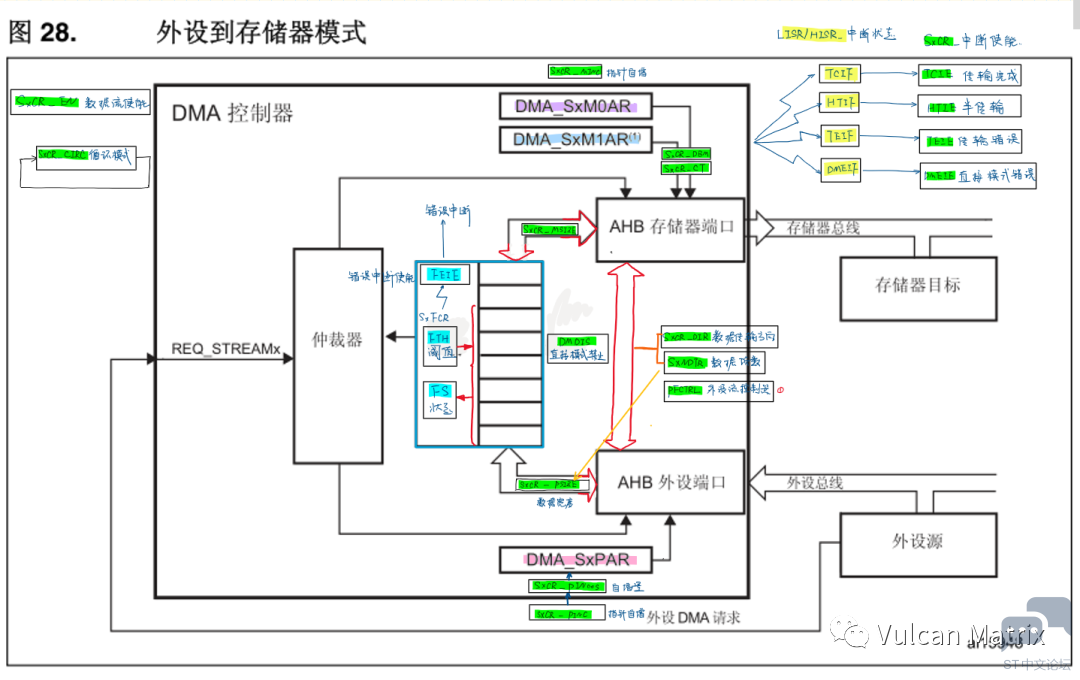

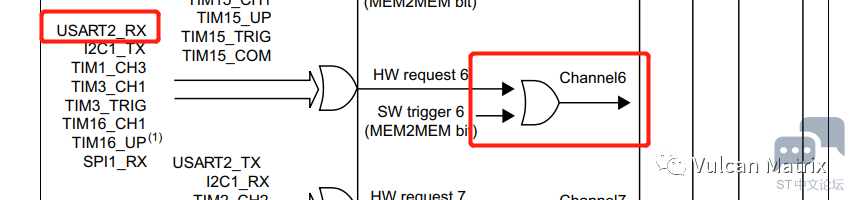

F303K8上USART2_RX的请求连接在DMA1的Channel6上。后续的配置都围绕对DMA1的Channel6的配置。 DMA的结构如下,下图截取自F4系列的数据手册,F3的DMA结构与F1的相同,但不影响借用F4的DMA结构图对配置方法进行理解。

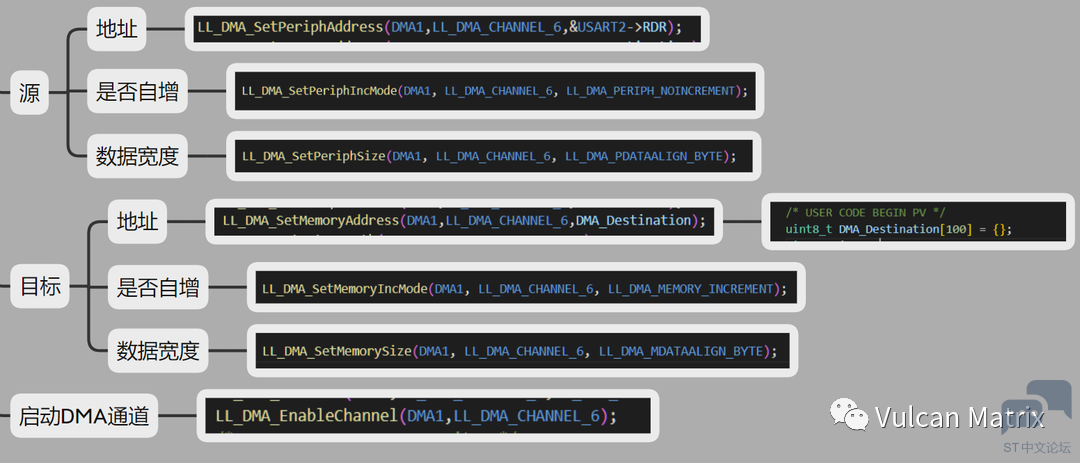

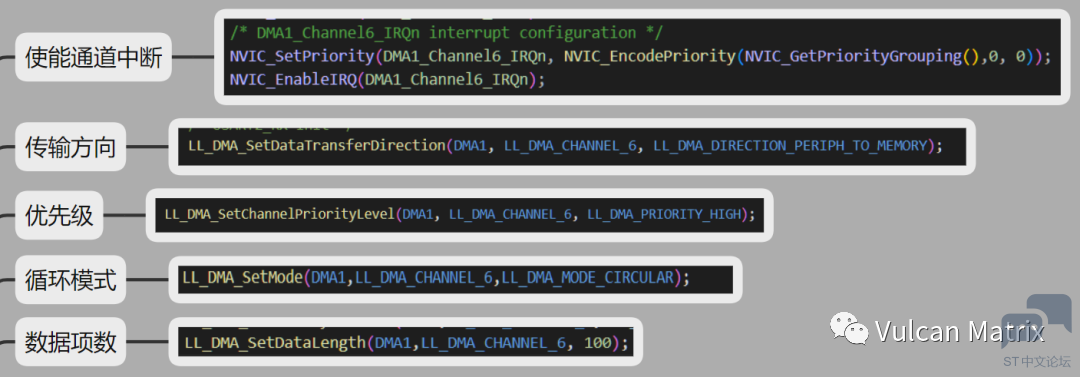

要配置的内容及API如下:
这里没有使用DMA的中断,因此没有对具体的中断进行使能。 3 - 使能外设发出DMA请求
DMA是在外设或软件Requst之后才会发起传输,所以要使能外设发出DMA请求,这里是USART2_RX的请求。 转载自: Vulcan |
