功能要求：
（1）按下复位键后，数码管中间的横线（小灯）以一秒的速度呼吸三次，然后熄灭；
（2）小灯熄灭后按下UP键可以增加灯的亮度，按下的次数越多小灯越亮，达到最大亮度后，随着按键按下小灯亮度逐渐变暗；
（3）只能使用一个定时器。


实现代码：

1.

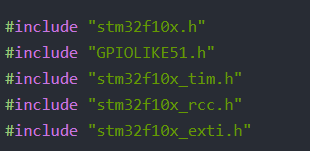

2. #include "stm32f10x.h"

3. #include "GPIOLIKE51.h"

4. #include "stm32f10x_tim.h"

5. #include "stm32f10x_rcc.h"

6. #include "stm32f10x_exti.h"

7.

8. uint16_t i=0;

9. uint8_t j;

10.

11. //函数声明

12. void TIM3_Config();

13. void PWM_Config();

14. void GPIO_Config();

15. void delay(uint32_t n);

16. void GPIO_Config_UP();

17. void EXTI_Congig_UP();

18.

19. int main(void)

20. {

21.                 TIM3_Config();

22.                 PWM_Config();

23.                 GPIO_Config();

24.                 GPIO_Config_UP();

25.                 EXTI_Congig_UP();

26.         while(1){}

27. }

28.

29. //KEY_UP

30. void EXTI_Congig_UP(){

31.         EXTI_InitTypeDef a;

32.         NVIC_InitTypeDef b;

33.

34.         a.EXTI_Line=EXTI_Line0;

35.         a.EXTI_LineCmd=ENABLE;

36.         a.EXTI_Mode=EXTI_Mode_Interrupt;

37.         a.EXTI_Trigger=EXTI_Trigger_Rising;

38.         EXTI_Init(&a);

39.

40.         b.NVIC_IRQChannel=EXTI0_IRQn;

41.         b.NVIC_IRQChannelCmd=ENABLE;

42.         NVIC_Init(&b);

43. }

44.

45. //KEY_LEFT的中断服务函数

46. void EXTI0_IRQHandler(){

47.         if(i<=0){

48.                 j++;

49.                 i=0;

50.         }

51.         if(i>=1000){

52.                 j++;

53.                 i=1000;

54.         }

55.         if(j%2==1){

56.                 i+=50;

57.                 delay(10000);

58.                 TIM_SetCompare1(TIM3,i);

59.         }

60.         else{

61.                 i-=50;

62.                 delay(10000);

63.                 TIM_SetCompare1(TIM3,i);

64.         }

65.

66.         EXTI_ClearFlag(EXTI_Line0);        //清除中断标志位

67.         EXTI_ClearITPendingBit(EXTI_Line0);//更新中断标志位

68. }

69.

70. //延时函数

71. void delay(uint32_t n){

72.         for(;n!=0;n--);

73. }

74.

75. //定时器TIM3配置

76. void TIM3_Config(){

77.         TIM_TimeBaseInitTypeDef a;

78.         NVIC_InitTypeDef b;

79.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);

80.

81.         a.TIM_ClockDivision=TIM_CKD_DIV1;

82.         a.TIM_CounterMode=TIM_CounterMode_Up;

83.         //定时1ms

84.         a.TIM_Period=1000-1;

85.         a.TIM_Prescaler=72-1;

86.

87.         b.NVIC_IRQChannel=TIM3_IRQn;

88.         b.NVIC_IRQChannelCmd=ENABLE;

89.         NVIC_Init(&b);

90.

91.         TIM_TimeBaseInit(TIM3,&a);

92.         TIM_Cmd(TIM3,ENABLE);//启动定时器

93.         TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE);//配置中断

94. }

95. //TIM3中断服务函数

96. void TIM3_IRQHandler(){

97.         if(j<7){

98.                         if(i<=0||i>=1000){

99.                                 j++;

100.                         }

101.                         if(j%2==0){

102.                                 i-=2;

103.                                 TIM_SetCompare1(TIM3,i);

104.                         }

105.                         else{

106.                                 i+=2;

107.                                 TIM_SetCompare1(TIM3,i);

108.                         }

109.                 }

110.         else{

111.                         TIM_ITConfig(TIM3,TIM_IT_Update,DISABLE);//关闭中断

112.         }

113.         TIM_ClearFlag(TIM3,TIM3_IRQn);

114.         TIM_ClearITPendingBit(TIM3,TIM_IT_Update);

115. }

116. //PWM波配置

117. void PWM_Config(){

118.         TIM_OCInitTypeDef a;

119.

120.         a.TIM_OCMode=TIM_OCMode_PWM1;

121.         a.TIM_OutputState=ENABLE;

122.         TIM_OC1Init(TIM3,&a);

123. }

124. //GPIO_C6配置

125. void GPIO_Config(){

126.         GPIO_InitTypeDef a;

127.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC|RCC_APB2Periph_AFIO,ENABLE);

128.         //接口需要启用第二功能（输出PWM波），需要配置AFIO

129.

130.         a.GPIO_Mode=GPIO_Mode_AF_PP;

131.         a.GPIO_Pin=GPIO_Pin_6;

132.         a.GPIO_Speed=GPIO_Speed_50MHz;

133.         GPIO_Init(GPIOC,&a);

134.         GPIO_PinRemapConfig(GPIO_FullRemap_TIM3,ENABLE);//完全重映像

135. }

136.

137. void GPIO_Config_UP(){

138.         GPIO_InitTypeDef a;

139.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE);

140.         //接口需要启用第二功能（作为外部中断的输入），需要配置AFIO

141.

142.         a.GPIO_Mode=GPIO_Mode_IPD;

143.         a.GPIO_Pin=GPIO_Pin_0;

144.         a.GPIO_Speed=GPIO_Speed_50MHz;

145.         GPIO_Init(GPIOA,&a);

146. }

复制代码

————————————————
