使用CubMX和Proteus学习STM32单片机（一）------LCD1602

[复制链接]

STMCU小助手发布时间：2022-11-15 23:13

项目简介
      利用CubMX生成基于32单片机的HAl库工程，然后编写程序在Proteus上仿真验证，首先是对LCD1602的学习。

硬件模块
      STM32F103R4

      LCD1602

      74HC373缓存驱动芯片

软件工具
      CubMX

      Proteus

      Keil

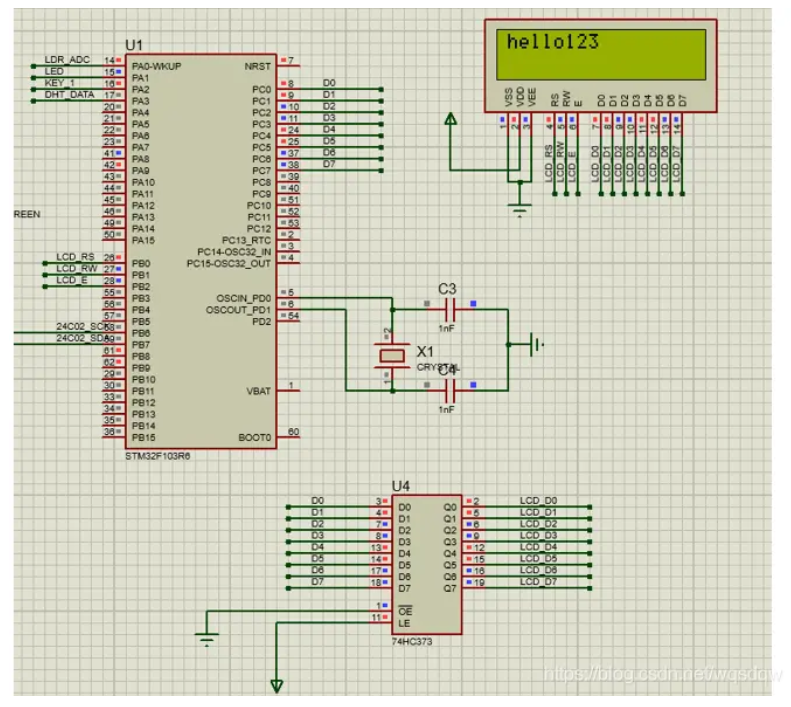

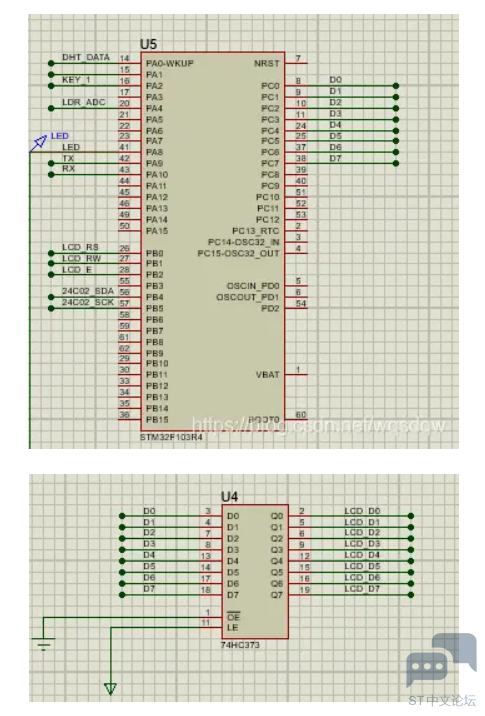

电路连接图



工作流程

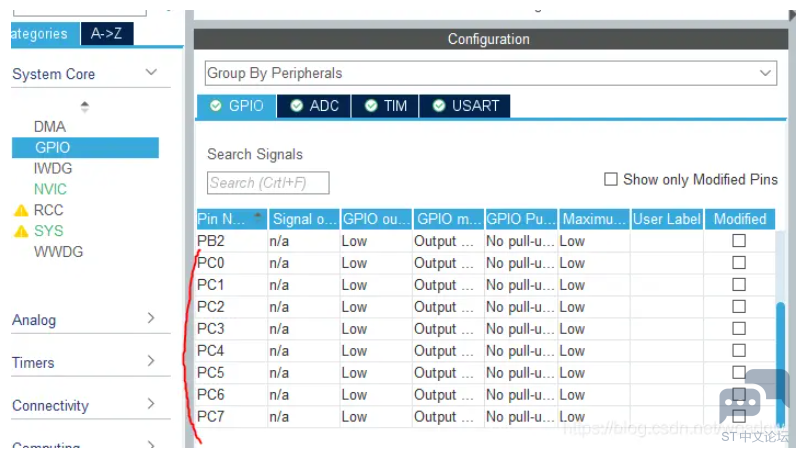

首先创建好一个CubaMX工程，设置好PC0--PC7为LCD1602的8个数据位

$6S`{WC_@KT3SJ{74MX1]FWO.png$

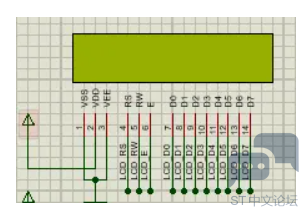

PB0--PB2分别为LCD1602的片选位，读写位和使能位

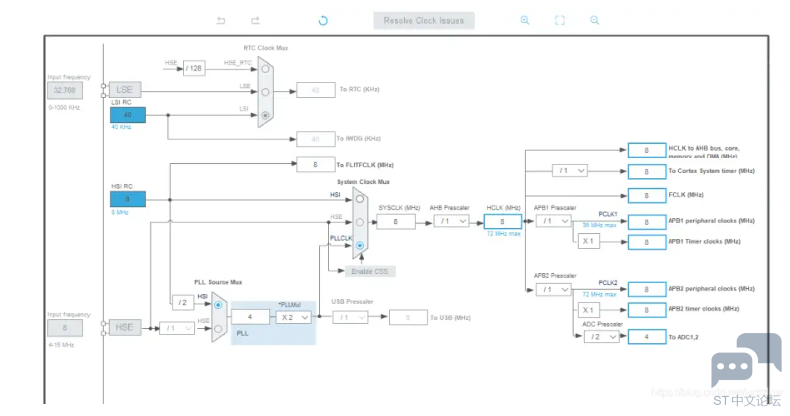

然后设置时钟，仿真的话最好还是用内部时钟，因为后面如果需要串口通信，外部时钟可能会出现一些错误

$`A_}1(I{Y1V8H]`QOU]FT_E.png$

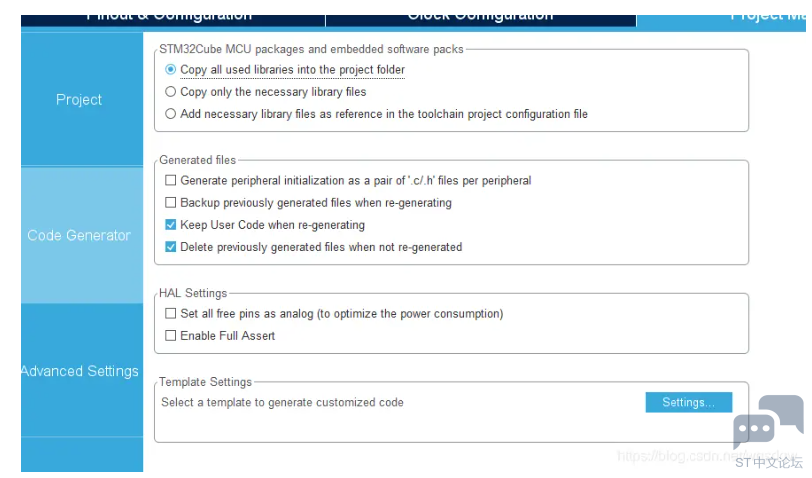

其余根据自己习惯即可



然后进入生成的KEIL工程，编写好相应程序即可，主要程序代码在后面给出。

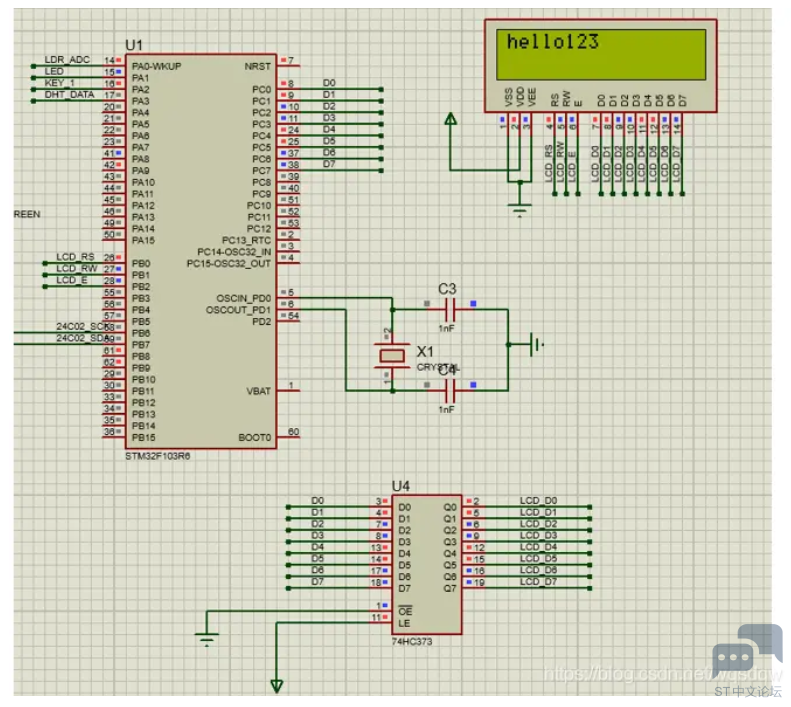

最后进入Proteus验证。



作者：jxjajl bilibili
