项目简介
        利用CubMX生成基于32单片机的HAl库工程，然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习，零成本利用仿真软件率先入门STM32单片机。这是第五部分针对STM32单片机内置ADC模块的学习和理解。

硬件模块
        STM32F103R4

        LDR

        串口模块

软件工具
        CubMX

        Proteus

        KEIL

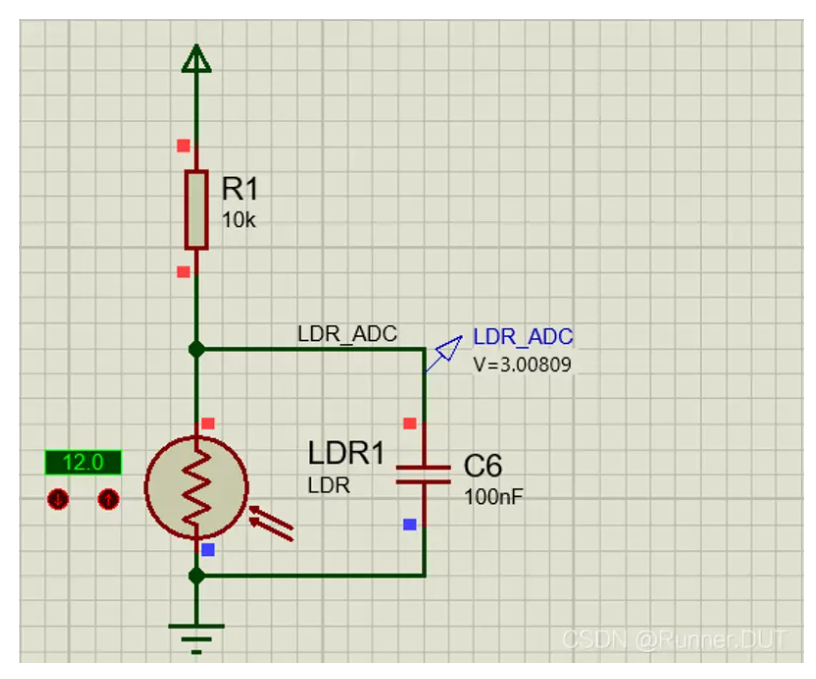

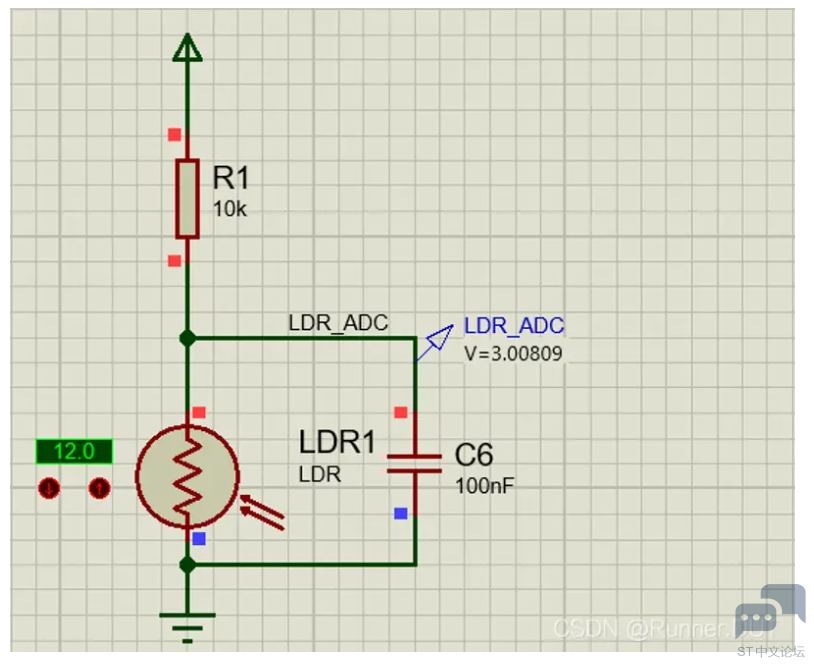

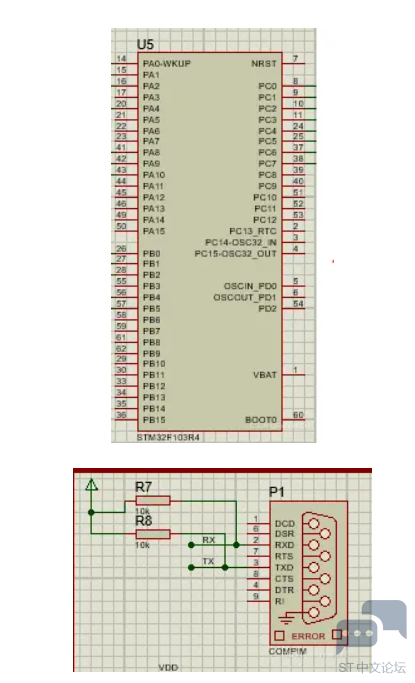

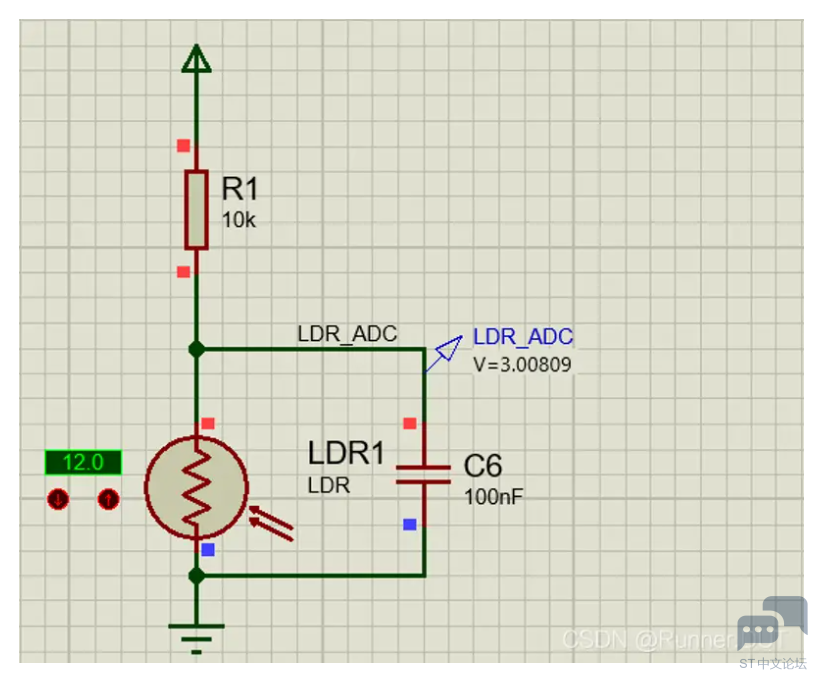

电路连接图





工作流程

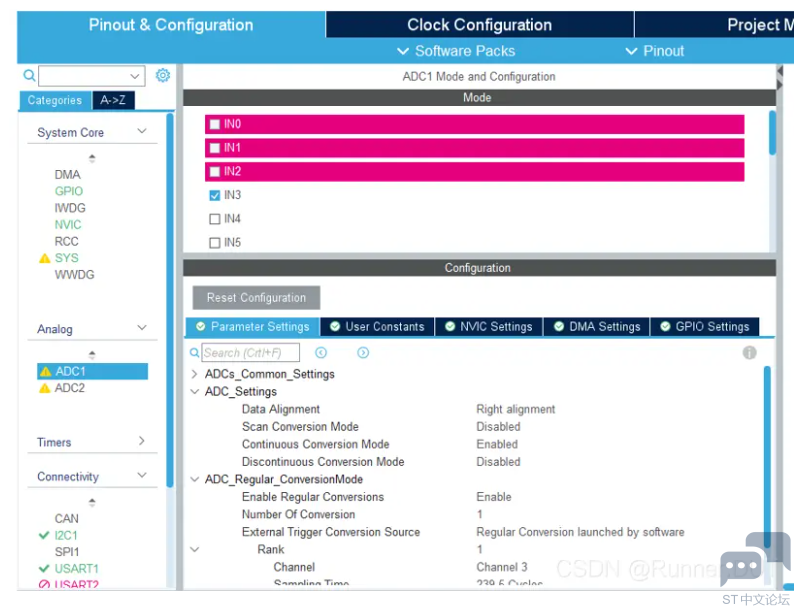

        首先创建一个CubMX工程，选择ADC模块



        其余保持默认即可。 然后就是编写程序，程序代码在后面会列出来，这里简单说说自己遇到的一些问题。刚开始出来的结果全是０，但是网上有人说在实物开发板上是可以正常运行的。本来想放弃选用ADC0832模块的，不过不幸的事情又发生了，因为我已经在网上找到了相关的源代码和仿真原理图，因此我一开始觉得没有什么问题，但是我的Proteus软件上没有ADC0832的仿真Model，很奇怪，为什么别人安装的Proteus上就有，我安装的就没有，我上网查也查不出来。

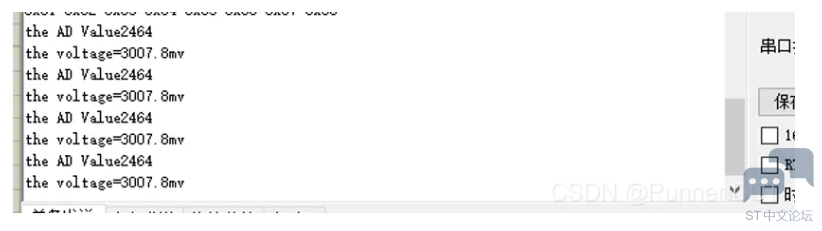

        后来，我坚信自己的程序是没有问题的，于是开始找硬件的问题，我在Proteus的引脚配置里好好查看了一下，发现我的VSSA在GND类里，肯定是不对的，于是调整过来了。重新运行程序，发现程序直接卡死了，卡死的位置在Printf函数中，上网查了一下资料，也有许多Printf函数卡死的现象和解决办法，比较简单的就是使用use microlib（微库），但是我的Keil里设置的是已经采用微库了，然而网上推荐的是说最好不要使用微库，除非是在单片机资源很紧张的情况下，于是我就把微库勾选去掉了，哎，程序居然就好用了。最终结果如下图所示。





程序代码
          main.c

1. HAL_ADC_Start(&hadc1);

2.         //HAL_Delay(10);

3.         if(HAL_ADC_PollForConversion(&hadc1,50)==HAL_OK)//等待转换完成

4.         {

5.                 //HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);

6.                 if(HAL_IS_BIT_SET(HAL_ADC_GetState(&hadc1),HAL_ADC_STATE_REG_EOC))//检测是否检测完成

7.                 {

8.                 //HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);

9.                 AD_Value=HAL_ADC_GetValue(&hadc1);

10.                 //HAL_Delay(500);

11.                 //HAL_GPIO_WritePin(GPIOA,GPIO_PIN_1,GPIO_PIN_SET);

12.                 printf("the AD Value%d\r\n",AD_Value);

13.                 printf("the voltage=%.1fmv\r\n",((float)AD_Value)*5000.0/4096.0);

14.                 }

15.         }

复制代码

作者：jxjajl bilibili
