项目简介
        利用CubMX生成基于32单片机的HAl库工程，然后编写程序在proteus上仿真验证。本项目最适合没有开发板的同学学习，零成本利用仿真软件率先入门STM32单片机。本项目需要实现的功能就是利用CubMX配置外部中断，由外部按键触发外部中断，控制LED灯的状态改变，并在Proteus上仿真验证。

硬件模块
        STM32F103R4

        LED灯

        开关Button等

软件工具
        CubMX

        Proteus

        KEIL

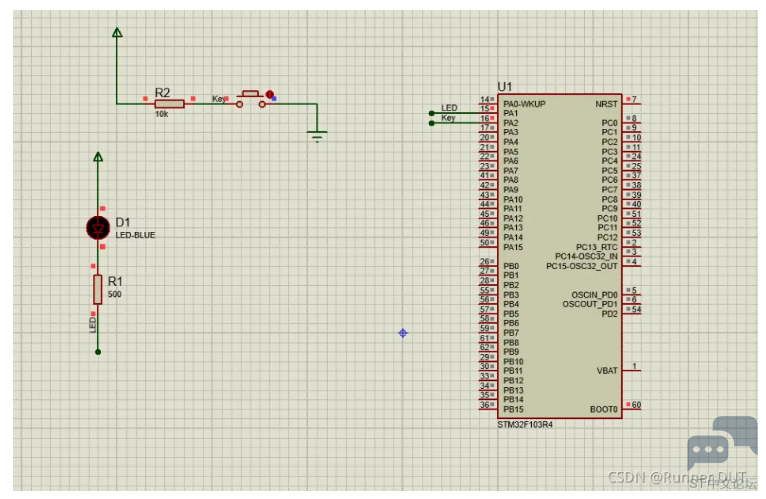

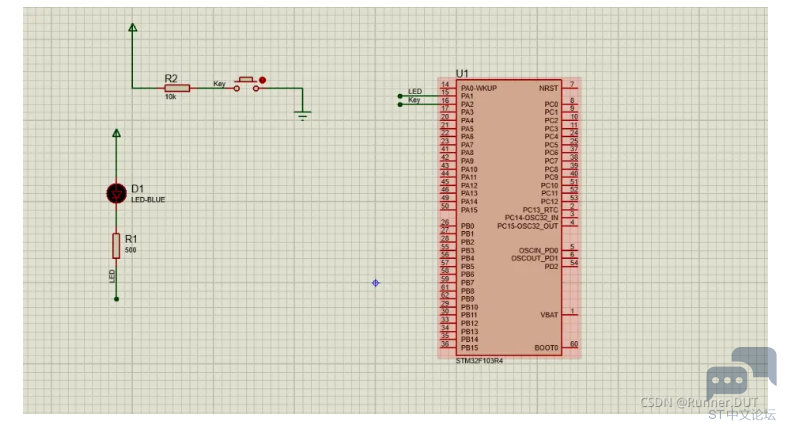

电路连接图




工作流程

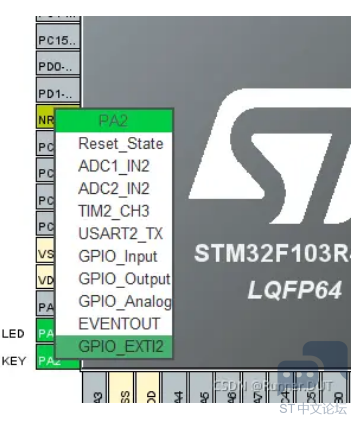

首先，创建好CubMX工程，PA1作为LED灯输出端，PA2作为外部中断触发端。

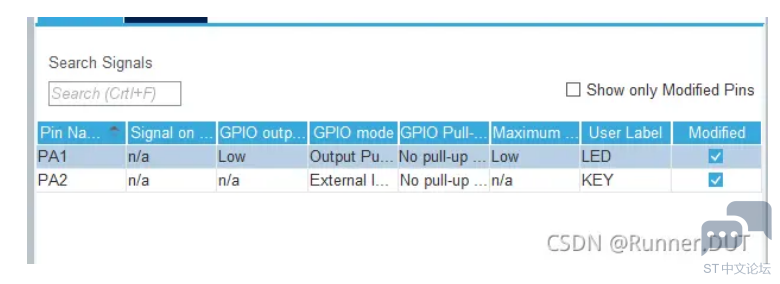

设置好相应的GPIO参数。

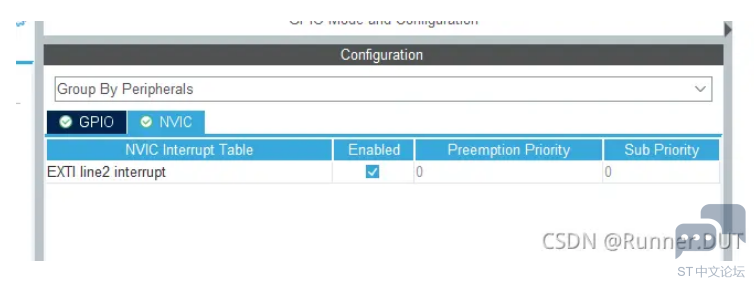

使能外部中断



其余按照自己的习惯，也可以默认

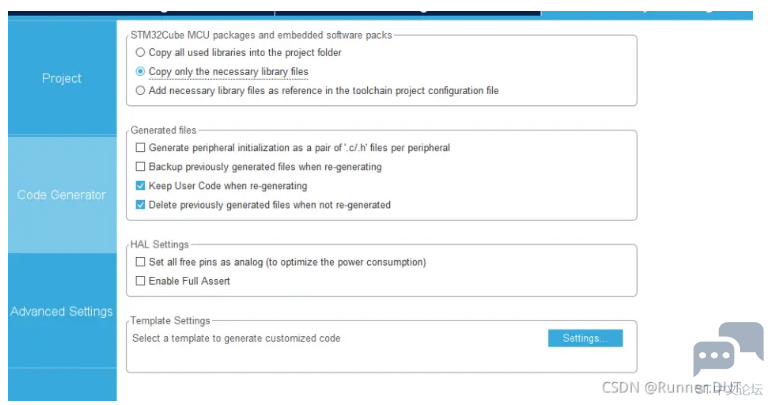

最后生成代码即可。



    左边stm32f1xx_it.c中有系统中断的相关函数，在main.c中只是对外部中断的引脚进行设置并使能。需要在stm32f1xx_it.c中查找使用相应的函数才能实现需要的功能。

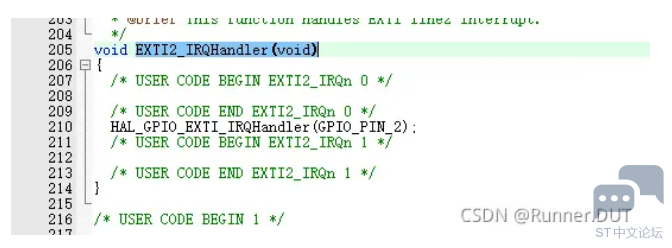

首先在stm32f1xx_it.c中找到EXTI2_IRQHandler(void)函数，

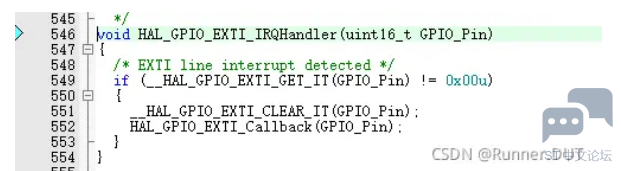

再进入HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_2)中断服务函数，里面主要有两个函数，一个复位__HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin)，另一个是回调函数HAL_GPIO_EXTI_Callback。

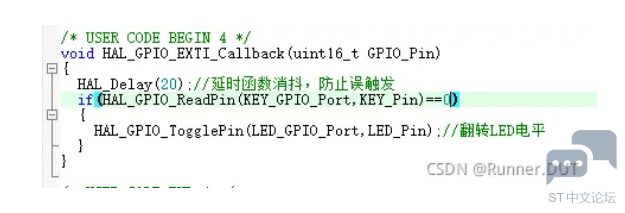

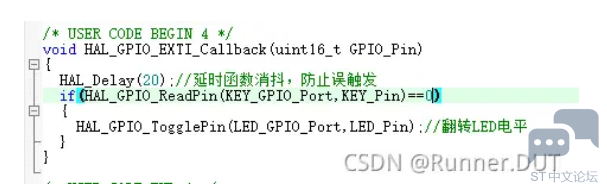

我们需要把自己想要的功能写到回调函数中HAL_GPIO_EXTI_Callback并添加到main.c文件中即可。

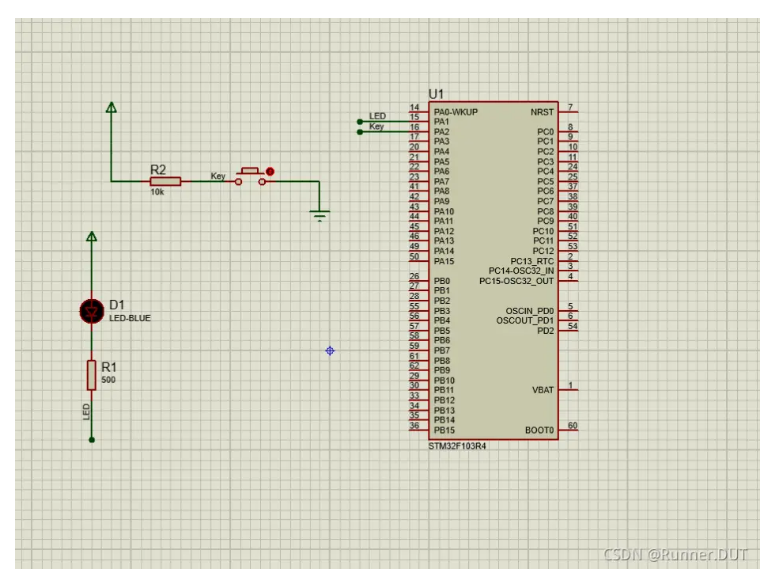

接下来，我们需要创建一个Proteus工程，用来验证功能。

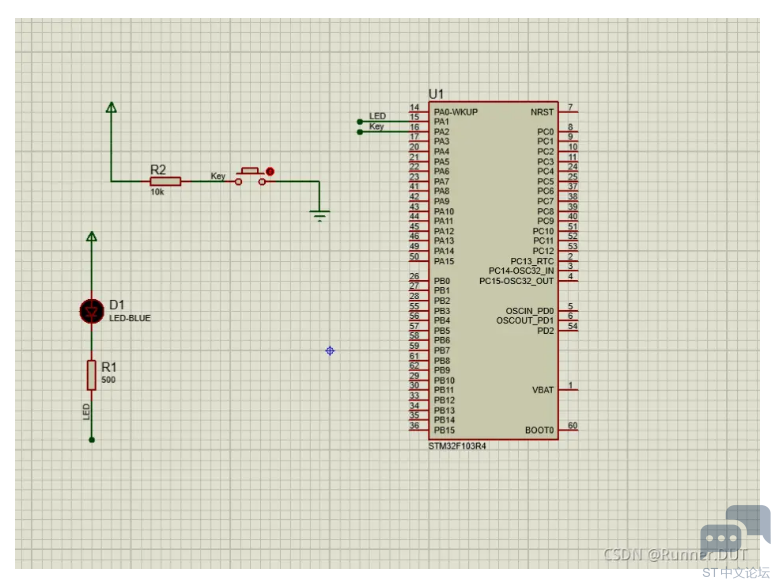

开始验证。默认情况下LED端是高电平，即灯是灭的。

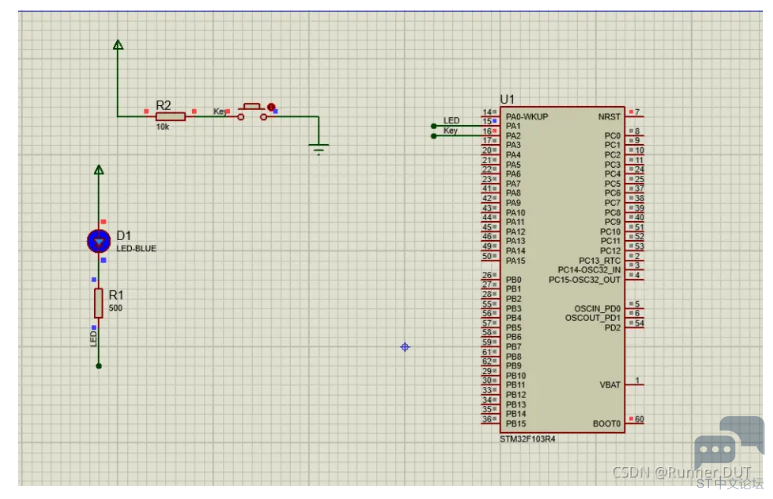

按下按键后，灯亮了。



再按又灭，继续按又亮，以此往复，功能成功实现。

程序代码
main.c

1. int main(void)

2. {

3.   /* USER CODE BEGIN 1 */

4.

5.   /* USER CODE END 1 */

6.

7.   /* MCU Configuration--------------------------------------------------------*/

8.

9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

10.   HAL_Init();

11.

12.   /* USER CODE BEGIN Init */

13.

14.   /* USER CODE END Init */

15.

16.   /* Configure the system clock */

17.   SystemClock_Config();

18.

19.   /* USER CODE BEGIN SysInit */

20.

21.   /* USER CODE END SysInit */

22.

23.   /* Initialize all configured peripherals */

24.   MX_GPIO_Init();

25.   /* USER CODE BEGIN 2 */

26.

27.   /* USER CODE END 2 */

28.

29.   /* Infinite loop */

30.   /* USER CODE BEGIN WHILE */

31.   while (1)

32.   {

33.     /* USER CODE END WHILE */

34.

35.     /* USER CODE BEGIN 3 */

36.   }

37.   /* USER CODE END 3 */

38. }

39.

40.

41.

42.

43. .....

44.

45.

46.

47. /* USER CODE BEGIN 4 */

48. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

49. {

50.         unsigned i;

51.                 i=5000;

52.         while(i--);

53.         //HAL_Delay(20);//延时函数消抖，防止误触发

54.         if(HAL_GPIO_ReadPin(KEY_GPIO_Port,KEY_Pin)==0)

55.         {

56.                 HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);//翻转LED电平

57.         }

58. }

59.

60. /* USER CODE END 4 */

复制代码
