1. 实验目的
FreeRTOS可以屏蔽优先级低于configMAX_SYSCALL_INTERRUPT_PRIORITY的中断，不会屏蔽高于其的中断。本次实验就是验证这个说法。本实验使用两个定时器，一个优先级为4，另一个为5，两个定时器每隔1s通过串口输出一串字符串。然后在某个任务中关闭中断一段时间，查看输出情况。

2. 实验设计
本实验设计了两个任务start_task()和interrupt_task()，这两个任务的任务功能分别为：
start_task()：创建另外一个任务；
interrupt_task()：中断测试任务，任务会调用FreeRTOS的中断函数portDISABLE_INTERRUPTS()来将中断关闭一段时间。

3. 硬件
3.1 正点原子战舰v3开发板（其他板子应该也可以，主要涉及USART,TIM3,TIM5,LED）；
3.2 JLINK仿真器。

4. 代码解读
4.1 timer.h和timer.c
因为用到2个定时器，这里选择TIM3和TIM5，其定时器初始化和中断函数如下：

1. #ifndef __TIMER_H

2. #define __TIMER_H

3. #include "stm32f10x.h"

4. void TIM3_Int_Init(u16 arr,u16 psc);   // 优先级4，认为高优先级

5. void TIM5_Int_Init(u16 arr,u16 psc);   // 优先级5, 认为低优先级

6. #endif

复制代码

1. #include "timer.h"

2. #include "usart.h"

3. // 函数名称：通用定时器3中断初始化

4. // 入口参数：arr：自动重装值；psc：时钟预分频数

5. void TIM3_Int_Init(u16 arr,u16 psc)

6. {

7.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStruct;

8.     NVIC_InitTypeDef NVIC_InitStruct;

9.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

10.         // 定时器TIM3初始化

11.         TIM_TimeBaseStruct.TIM_Period = arr;

12.         TIM_TimeBaseStruct.TIM_Prescaler =psc;

13.         TIM_TimeBaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;

14.         TIM_TimeBaseStruct.TIM_CounterMode = TIM_CounterMode_Up;

15.         TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStruct);

16.         TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE );

17.         // 中断优先级NVIC设置

18.         NVIC_InitStruct.NVIC_IRQChannel = TIM3_IRQn;

19.         NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 4;

20.         NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;

21.         NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

22.         NVIC_Init(&NVIC_InitStruct);

23.         TIM_Cmd(TIM3, ENABLE);

24. }

25. // 函数名称：通用定时器5中断初始化

26. // 入口参数：arr：自动重装值；psc：时钟预分频数

27. void TIM5_Int_Init(u16 arr,u16 psc)

28. {

29.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStruct;

30.         NVIC_InitTypeDef NVIC_InitStruct;

31.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE);

32.         // 定时器TIM5初始化

33.         TIM_TimeBaseStruct.TIM_Period = arr;

34.         TIM_TimeBaseStruct.TIM_Prescaler =psc;

35.         TIM_TimeBaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;

36.         TIM_TimeBaseStruct.TIM_CounterMode = TIM_CounterMode_Up;

37.         TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStruct);

38.         TIM_ITConfig(TIM5,TIM_IT_Update,ENABLE );

39.         // 中断优先级NVIC设置

40.         NVIC_InitStruct.NVIC_IRQChannel = TIM5_IRQn;

41.         NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 5;

42.         NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;

43.         NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;

44.         NVIC_Init(&NVIC_InitStruct);

45.         TIM_Cmd(TIM5, ENABLE);

46. }

47. // 函数名称：定时器3中断服务函数

48. void TIM3_IRQHandler(void)

49. {

50.         if(TIM_GetITStatus(TIM3,TIM_IT_Update)==SET)

51.         {        printf("TIM3输出.......\r\n"); }

52.         TIM_ClearITPendingBit(TIM3,TIM_IT_Update);

53. }

54. // 函数名称：定时器5中断服务函数

55. void TIM5_IRQHandler(void)

56. {

57.         if(TIM_GetITStatus(TIM5,TIM_IT_Update)==SET)

58.         {        printf("TIM5输出.......\r\n");  }

59.         TIM_ClearITPendingBit(TIM5,TIM_IT_Update);

60. }


复制代码

4.2 main.c文件代码

1. #include "sys.h"

2. #include "delay.h"

3. #include "usart.h"

4. #include "led.h"

5. #include "timer.h"

6. #include "FreeRTOS.h"

7. #include "task.h"

8. // 设计第一个任务start_task()

9. #define START_TASK_PRIO                          1         // 任务优先级

10. #define START_STK_SIZE                           256       // 任务堆栈大小

11. TaskHandle_t StartTask_Handler;             // 任务句柄

12. void start_task(void *pvParameters);        // 任务函数

13. // 设计第二个任务interrupt_task()

14. #define INTERRUPT_TASK_PRIO                  2         // 任务优先级

15. #define INTERRUPT_STK_SIZE                   256       // 任务堆栈大小

16. TaskHandle_t INTERRUPTTask_Handler;         // 任务句柄

17. void interrupt_task(void *p_arg);           // 任务函数

18.

19. // 主函数

20. int main(void)

21. {

22.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);    // 设置系统中断优先级分组4

23.         delay_init();                                                           // 延时函数初始化

24.         uart_init(115200);                                                       // 初始化串口

25.         LED_Init();                                                                         // 初始化LED

26.         TIM3_Int_Init(10000-1,7200-1);                               // 初始化定时器3，定时器周期1S

27.         TIM5_Int_Init(10000-1,7200-1);                               // 初始化定时器5，定时器周期1S

28.         // 创建开始任务

29.         xTaskCreate(        (TaskFunction_t )start_task,            // 任务函数

30.                                         (const char*    )"start_task",          // 任务名称

31.                                         (uint16_t       )START_STK_SIZE,        // 任务堆栈大小

32.                                     (void*          )NULL,                  // 传递给任务函数的参数

33.                         (UBaseType_t    )START_TASK_PRIO,       // 任务优先级

34.                         (TaskHandle_t*  )&StartTask_Handler);   // 任务句柄

35.         vTaskStartScheduler();                                      // 开启任务调度

36. }

37.

38. // 主函数里创建了第一个任务函数——开始任务

39. void start_task(void *pvParameters)

40. {

41.         taskENTER_CRITICAL();                                       // 进入临界区

42.         // 创建中断测试任务，用来执行开关中断操作

43.         xTaskCreate(        (TaskFunction_t )interrupt_task,                  // 任务函数

44.                         (const char*    )"interrupt_task",                         // 任务名称

45.                         (uint16_t       )INTERRUPT_STK_SIZE,                // 任务堆栈大小

46.                         (void*          )NULL,                                                // 传递给任务函数的参数

47.                         (UBaseType_t    )INTERRUPT_TASK_PRIO,                // 任务优先级

48.                            (TaskHandle_t*  )&INTERRUPTTask_Handler);         // 任务句柄

49.         vTaskDelete(StartTask_Handler);                             // 删除开始任务

50.         taskEXIT_CRITICAL();                                        // 退出临界区

51. }

52.

53. // 开始任务里创建了第二个任务函数——中断测试任务

54. void interrupt_task(void *pvParameters)

55. {

56.         static u32 total_num=0;

57.         while(1)

58.         {

59.                 total_num+=1;

60.                 if(total_num==5)

61.                 {

62.                         printf("关闭中断.............\r\n");

63.                         portDISABLE_INTERRUPTS();                                      // 关闭中断

64.                         delay_xms(5000);                                                                                        // 延时5s

65.                         printf("打开中断.............\r\n");          // 打开中断

66.                         portENABLE_INTERRUPTS();

67.                 }

68.                 LED0=~LED0;

69.                 vTaskDelay(1000);

70.         }

71. }

复制代码

5. 实验结果

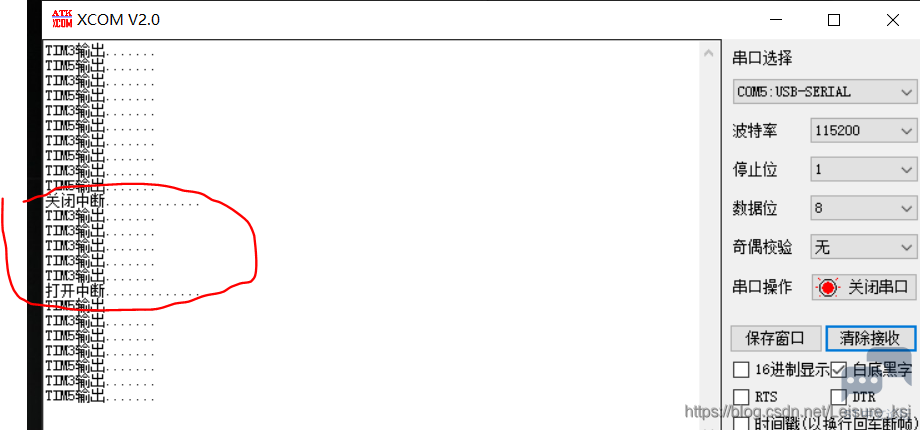

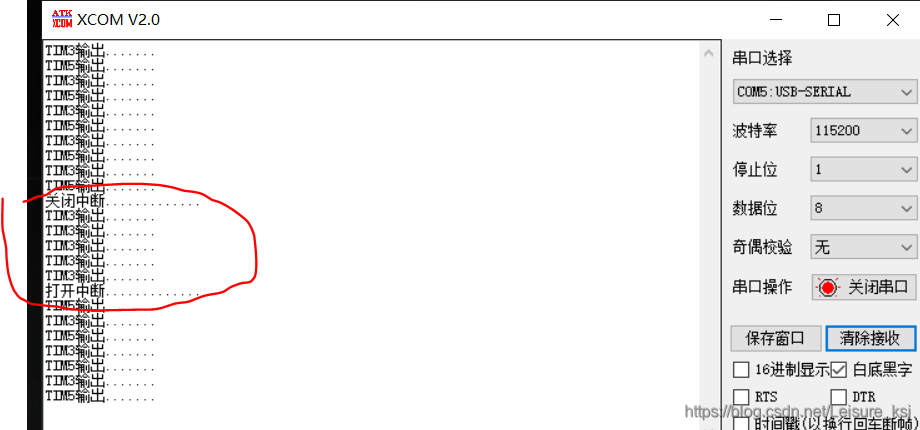

运行一开始，TIM3和TIM5都有输出，当运行5次后，关闭中断，这时只有TIM3有输出（因为优先级为4，高于configMAX_SYSCALL_INTERRUPT_PRIORITY），而TIM5优先级为5，与configMAX_SYSCALL_INTERRUPT_PRIORITY相等，被关闭了。待5s之后，重新打开中断，此时TIM5恢复运行。

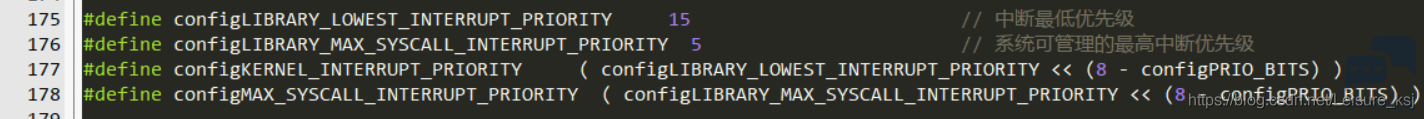

最后回顾下一个知识点，configMAX_SYSCALL_INTERRUPT_PRIORITY值在哪里定义的？在FreeRTOSConfig.h文件里！



如果将configMAX_SYSCALL_INTERRUPT_PRIORITY改为4或更小，则TIM3也会被关闭。
————————————————
