STM32心得:GPIO实验-基于库函数

[复制链接]
STMCU小助手 发布时间:2022-11-20 16:11
实验内容:跑马灯、蜂鸣器和按键输入

特点:不涉及寄存器操作、位操作相关代码,适合初学库函数操作的朋友
原理图:

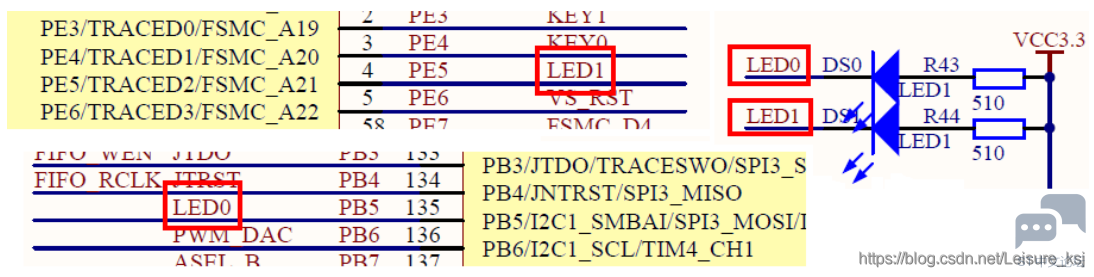

1)如图所示,跑马灯,PB5接LED0,PE5接LED1;

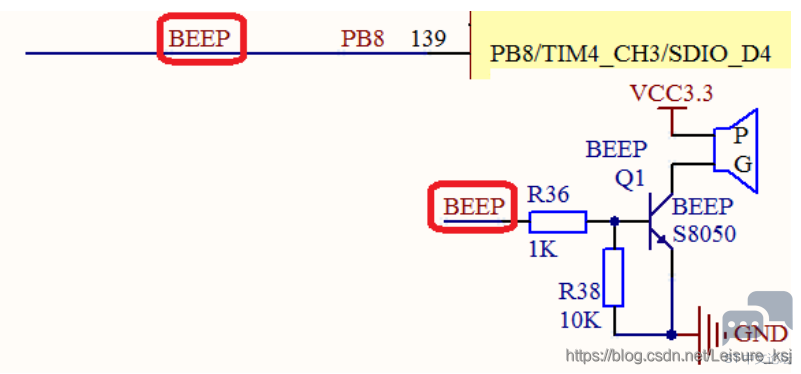

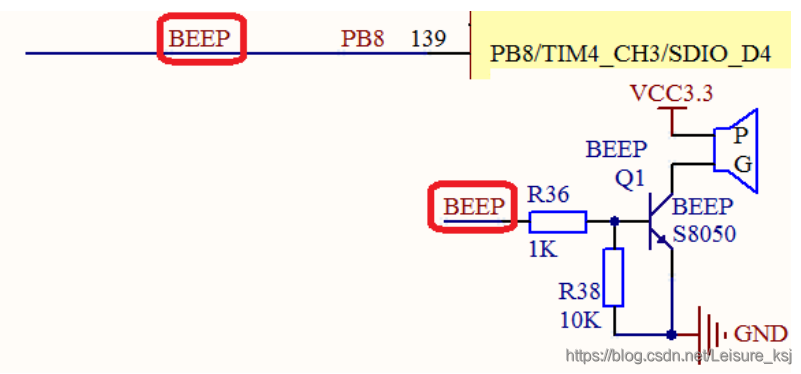

2)如图所示,蜂鸣器,PB8接BEEP(蜂鸣器);

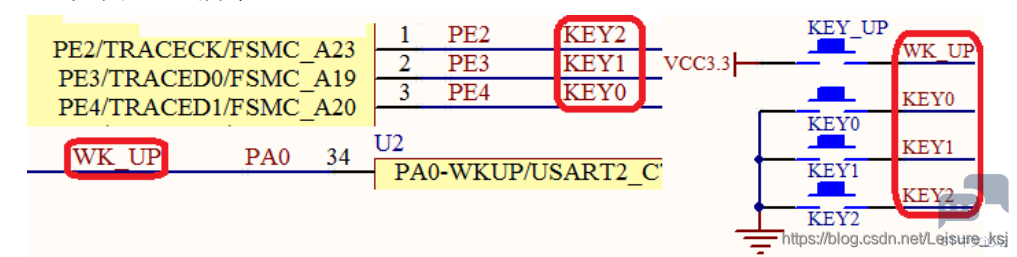

3)如图所示,PE4接KEY0,PE3接KEY1,PE2接KEY2,PA0接WK_UP;


工作原理不细讲,一定要看清外设与哪个GPIO管脚对接。

涉及四个GPIO库函数:

  1. 1)void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct); //初始化作用
  2. 2)void GPIO_SetBits(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);               //设置输出电平为高
  3. 3)void GPIO_ResetBits(GPIO_TypeDef* GPIOx,uint16_t GPIO_Pin);             //设置输出电平为低
  4. 4)uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef*GPIOx, uint16_t GPIO_Pin);    //读取某个GPIO端口的输入电平
复制代码

在stm32f10x_gpio.h文件中,有如下代码,需要牢记:

  1. typedef enum
  2. { GPIO_Mode_AIN = 0x0,            //模拟输入//
  3.   GPIO_Mode_IN_FLOATING = 0x04,   //输入浮空//
  4.   GPIO_Mode_IPD = 0x28,           //输入下拉//
  5.   GPIO_Mode_IPU = 0x48,           //输入上拉//
  6.   GPIO_Mode_Out_OD = 0x14,        //开漏输出//
  7.   GPIO_Mode_Out_PP = 0x10,        //推挽输出//
  8.   GPIO_Mode_AF_OD = 0x1C,         //复用开漏输出//
  9.   GPIO_Mode_AF_PP = 0x18          //复用推挽输出//
  10. }GPIOMode_TypeDef;
复制代码

这八种模式对应的地址是如何修改寄存器的,我暂时还不了解,有兴趣的可以仔细解读stm32f10x_gpio.c文件中的void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)函数。

实验步骤:
1) 新建工程模板;
2) 新建HARDWARE空文件夹(与USER文件夹并列);
3) 在MDK软件中,新建led.c,beep.c和key.c三个.c文件以及对应的led.h,beep.h和key.h头文件,均保存在HARDWARE文件夹中;
4) led.h头文件代码如下:

  1. #ifndef __LED_H
  2. #define __LED_H
  3. void LED_Init(void);
  4. #endif
复制代码

5)beep.c头文件代码如下:

  1. #ifndef __BEEP_H
  2. #define __BEEP_H
  3. void BEEP_Init(void);
  4. #endif
复制代码

6)key.h头文件代码如下:

  1. #ifndef __KEY_H
  2. #define __KEY_H
  3. #include "stm32f10x.h"
  4. void KEY_Init(void);
  5. u8 KEY_Scan(u8);
  6. #endif
复制代码

7)led.c文件代码如下:

  1. #include "led.h"
  2. #include "stm32f10x.h"
  3. void LED_Init(void)
  4. {
  5. GPIO_InitTypeDef  GPIO_InitStructure;
  6. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);  //使能PB端口时钟
  7. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);  //使能PE端口时钟
  8. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;              //LED0-->PB.5 端口配置
  9. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;      //推挽输出
  10. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     //IO口速度为50MHz
  11. GPIO_Init(GPIOB, &GPIO_InitStructure);               //根据设定参数初始化GPIOB.5
  12. GPIO_SetBits(GPIOB,GPIO_Pin_5);                      //PB.5 输出高,LED0灭
  13. GPIO_Init(GPIOE, &GPIO_InitStructure);              //根据设定参数初始化GPIOE.5
  14. GPIO_SetBits(GPIOE,GPIO_Pin_5);                     //PE.5 输出高,LED1灭
  15. }
复制代码

8)beep.c文件代码如下:

  1. #include "stm32f10x.h"
  2. #include "beep.h"
  3. void BEEP_Init(void)
  4. {
  5. GPIO_InitTypeDef  GPIO_InitStructure;
  6. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);  //使能PB端口时钟
  7. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;           //蜂鸣器-->PB.8 端口配置
  8. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;      //推挽输出
  9. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     //IO口速度为50MHz
  10. GPIO_Init(GPIOB, &GPIO_InitStructure);              //根据设定参数初始化GPIOB.8
  11. GPIO_ResetBits(GPIOB,GPIO_Pin_8);                 //PB.8 输出低,蜂鸣器不叫
  12. }
复制代码

9)key.c文件代码如下:

  1. #include "stm32f10x.h"
  2. #include "key.h"
  3. #include "delay.h"
  4. void KEY_Init(void) //IO初始化
  5. {
  6.   GPIO_InitTypeDef GPIO_InitStructure;
  7.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);    //使能PA,PE端口时钟
  8. GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;             //KEY0-KEY2
  9. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;                                //设置成上拉输入
  10.   GPIO_Init(GPIOE, &GPIO_InitStructure);                                       //初始化GPIOE2,3,4
  11. GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;
  12. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;                                //PA0设置成输入,默认下拉
  13. GPIO_Init(GPIOA, &GPIO_InitStructure);                                       //初始化GPIOA.0
  14. }
  15. u8 KEY_Scan(u8 mode)
  16. {
  17. static u8 key_up=1;//按键按松开标志
  18. if(mode)key_up=1;  //支持连按
  19. if(key_up&&(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0||GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)==0||GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0||GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)==1))
  20. {
  21.   delay_ms(10);//去抖动
  22.   key_up=0;
  23.   if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==0)return 1;
  24.   else if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)==0)return 2;
  25.   else if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)return 3;
  26.   else if(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)==1)return 4;
  27. }else if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)==1&&GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)==1&&GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==1&&GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)==0)key_up=1;
  28.   return 0;// 无按键按下
  29. }
复制代码

10) 在MDK软件中,右键Target1,单击Manage Project Items…,在Project Items界面、Groups一栏,新建HARDWARE,并将led.c,beep.c和key.c三个.c文件添加进来;
11)在MDK软件中,单击魔术棒,在C/C++选项里,单击Include Paths右边的…,添加led.h,beep.h和key.h三个头文件的目录(即HARDWARE);
12)新建main.c主函数,代码如下:

  1. #include "stm32f10x.h"
  2. #include "delay.h"
  3. #include "led.h"
  4. #include "beep.h"
  5. #include "key.h"
  6. int main(void)
  7. {
  8.   vu8 key=0;
  9. delay_init();
  10. LED_Init();
  11.   BEEP_Init();
  12. KEY_Init();
  13. while(1)
  14. {
  15.   key=KEY_Scan(1);
  16.       if(key)
  17.   {
  18.    switch(key)
  19.    {
  20.     case 4:
  21.      GPIO_SetBits(GPIOB,GPIO_Pin_8);   //控制蜂鸣器叫
  22.      break;
  23.     case 3:
  24.     GPIO_ResetBits(GPIOB,GPIO_Pin_5);     //控制LED0亮
  25.      break;
  26.     case 2:
  27.     GPIO_ResetBits(GPIOE,GPIO_Pin_5);     //控制LED1亮
  28.      break;
  29.     case 1:
  30.     GPIO_ResetBits(GPIOB,GPIO_Pin_5);     //控制LED0亮
  31.     GPIO_ResetBits(GPIOE,GPIO_Pin_5);     //控制LED1亮
  32.      break;
  33.    }
  34.    delay_ms(1000);                         //延迟1000ms
  35.    GPIO_ResetBits(GPIOB,GPIO_Pin_8);       //控制蜂鸣器不叫
  36.    GPIO_SetBits(GPIOB,GPIO_Pin_5);         //控制LED0灭
  37.    GPIO_SetBits(GPIOE,GPIO_Pin_5);         //控制LED1灭
  38.   }
  39. }
  40. }
复制代码

13)完成后即可运行看效果。
————————————————
版权声明:天亮继续睡
