原理光照传感器结构

通常由光敏层、玻璃基片（或树枝防潮膜）和电极等组成的。

特性

光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化。它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。

作用与应用

广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节,照相机的自动曝光控制等）及各种测量仪器中。

光敏电阻器主要参数

1）亮电阻（kΩ）：指光敏电阻器受到光照射时的电阻值。

2）暗电阻(MΩ)：指光敏电阻器在无光照射（黑暗环境）时的电阻值。

3）最高工作电压(V)：指光敏电阻器在额定功率下所允许承受的最高电压

4）亮电流：指光敏电阻器在规定的外加电压下受到光照射时所通过的电流。

5）暗电流(mA)：指在无光照射时，光敏电阻器在规定的外加电压下通过的电流。

6）时间常数（s）：指光敏电阻器从光照跃变开始到稳定亮电流的63%时所需的时间。

7）电阻温度系数：指光敏电阻器在环境温度改变1℃时，其电阻值的相对变化。

8）灵敏度：指光敏电阻器在有光照射和无光照射时电阻值的相对变化。

定义程序

1. #ifndef __GUANGMIN_DO_H

2. #define __GUANGMIN_DO_H

3. #include "stm32f10x.h"

4. #define guangmin_OUT  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)

5. void guangmin_Init(void);

6. #endif /* __GUANGMIN_DO_H */

复制代码

1. #include "guangmin_DO.h"

2. void guangmin_Init(void)

3. {

4. GPIO_InitTypeDef GPIO_InitStructure;

5.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

6. GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_3;

7. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;

8. GPIO_Init(GPIOA, &GPIO_InitStructure);

9. }

复制代码

声音传感器原理

声音传感器是通过麦克风接收声音信号转化为音频信号，根据音频的变化确定电压的变化，从而输出所感知的声音信号的强度。

结构

声音传感器一般有四个接口，AO表示模拟量输出，用来实时输出麦克风所检测声音电压信号，DO表示当声音到达某个阈值时，输出高低电平信号。

定义程序

1. #ifndef __shengyin_H

2. #define __shengyin_H

3. #include "stm32f10x.h"

4. #define shengyin_OUT  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4)

5. void shengyin_Init(void);

6. #endif /* __SHENGYIN_H */

复制代码

1. #include "shengyin.h"

2. void shengyin_Init(void)

3. {

4. GPIO_InitTypeDef GPIO_InitStructure1;

5.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

6. GPIO_InitStructure1.GPIO_Pin  = GPIO_Pin_4;

7. GPIO_InitStructure1.GPIO_Mode = GPIO_Mode_IPU;

8. GPIO_Init(GPIOA, &GPIO_InitStructure1);

9. }

复制代码

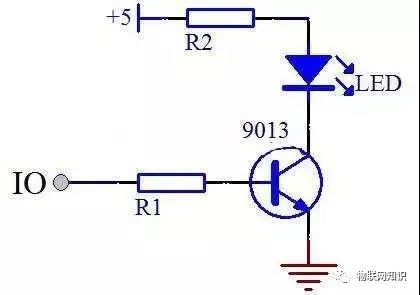

LED
驱动原理

定义程序

1. #ifndef __LED_H

2. #define __LED_H

3. #include "stm32f10x.h"

4. #include "delay.h"

5. #define LED  PAout(8)

6. void LED_Init(void);

7. #endif /* __LED_H */

复制代码

1. #include "LED.h"

2. #include "stm32f10x_gpio.h"

3. #include "delay.h"

4. void LED_Init(void)

5. {

6. GPIO_InitTypeDef GPIO_InitStructure;

7.   RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //使能时钟

8. GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_8;

9. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

10. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

11. GPIO_Init(GPIOA, &GPIO_InitStructure);

12. LED = 1;

13. }

复制代码

主函数

1. if(shengyin_OUT==0 && guangmin_OUT)

2.   {

3.    LED = 0;

4.   }

5.   else

6.   {

7.    LED = 1;

8.   }

复制代码
