介绍什么是矩阵键盘

矩阵键盘是单片机外部设备中所使用的排布类似于矩阵的键盘组，由于电路设计时需要更多的外部输入，单独的控制一个按键需要浪费很多的IO资源，所以就有了矩阵键盘，常用的矩阵键盘有4X4和8X8,其中用的最多的是4X4。

矩阵键盘的原理

矩阵键盘又称为行列式键盘，它是用4条I/O线作为行线，4条I/O线作为列线组成的键盘。
在行线和列线的每一个交叉点上，设置一个按键。这样键盘中按键的个数是4×4个。
这种行列式键盘结构能够有效地提高单片机系统中I/O口的利用率。由于单片机IO端口具有线与的功能，因此当任意一个按键按下时，行和列都有一根线被线与，通过运算就可以得出按键的坐标从而判断按键键值。
原理如同矩阵数列的行列式。

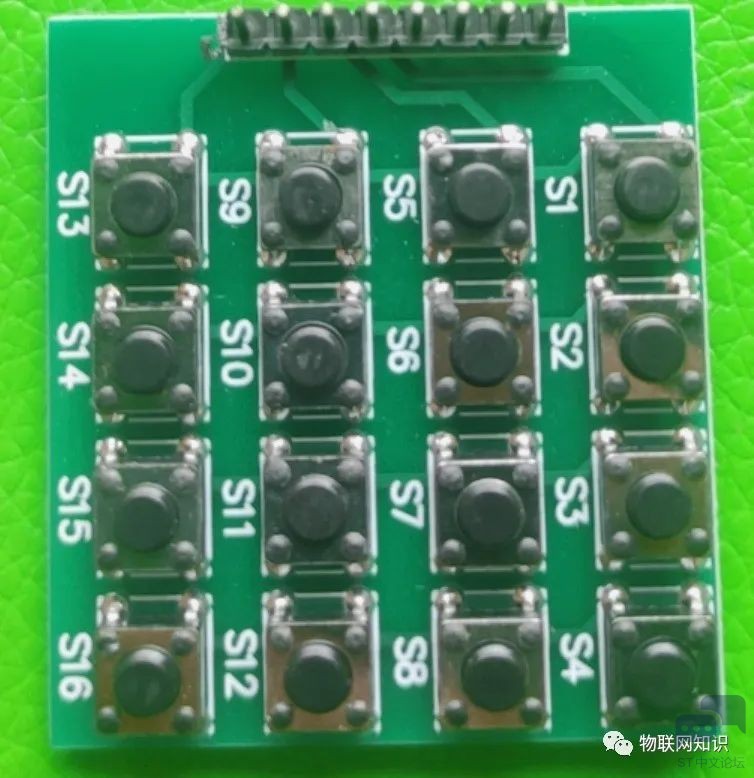

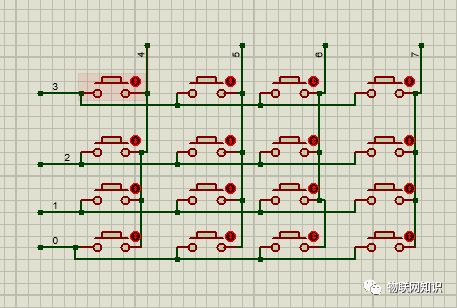

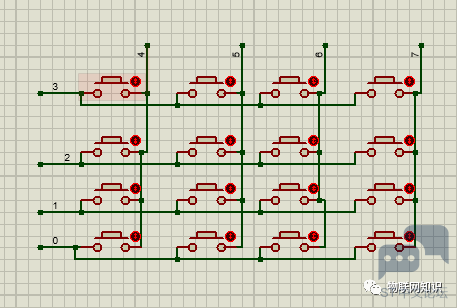

驱动电路图

按4*4矩阵搭建的按键矩阵还是比较简单的，也有的人为了保证电路的稳定性，加上二极管保护和上拉电阻，但是一般要求不太高的电路就不需要加了，向下面设置的电路那样就可以了。

软件程序实现

在这里宏定义一些GPIO的信息。

KEY.h

1. #ifndef _KEY_H

2. #define _KEY_H

3. #include "stm32f10x.h"

4. //引脚

5. #define S0 GPIO_Pin_0

6. #define S1 GPIO_Pin_1

7. #define S2 GPIO_Pin_2

8. #define S3 GPIO_Pin_3

9. #define S4 GPIO_Pin_4

10. #define S5 GPIO_Pin_5

11. #define S6 GPIO_Pin_6

12. #define S7 GPIO_Pin_7

13. //GPIO寄存器

14. #define KEY_PORT GPIOB

15. //时钟

16. #define RCC_APB2_KEY  RCC_APB2Periph_GPIOB

17. //函数定义

18. void InitKey(void);

19. int NumKey(void);

20. //延时

21. void Delay( uint32_t count )

22. {

23. for(; count!=0; count--);

24. }

25. #endif /* _KEY_H  */

复制代码

在这里存放两个函数，一个是初始化矩形键盘GPIO口的函数，在函数里把前四个定义为推挽输出，后四个GPIO口定义为下拉输入。
另一个函数是键盘扫描函数，通过函数返回值确定是举行键盘的哪一个按键被按下。

KEY.c

1. #include "KEY.h"

2. void InitKey(void)//初始化KEY的GPIO

3. {

4. //打开GPIO时钟

5. RCC_APB2PeriphClockCmd(RCC_APB2_KEY,ENABLE);

6. //把S0,S1,S2,S3配置为推挽输出

7. GPIO_InitTypeDef   GPIOInit;

8. GPIOInit.GPIO_Mode=GPIO_Mode_Out_PP;//推挽输出

9. GPIOInit.GPIO_Speed=GPIO_Speed_50MHz;

10. GPIOInit.GPIO_Pin=S0|S1|S2|S3;

11. GPIO_Init(KEY_PORT,&GPIOInit);

12.

13. //把S4,S5,S6,S7配置为下拉输入

14. GPIOInit.GPIO_Mode=GPIO_Mode_IPU;

15. GPIOInit.GPIO_Pin=S4|S5|S6|S7;

16. GPIO_Init(KEY_PORT,&GPIOInit);

17.

18.   //0--3输出高，4--7输出低

19.   GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);

20.   GPIO_ResetBits(GPIOC,GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7);

21.

22. }

23. int NumKey(void)  //扫描键值

24. {

25. int KeyVal=0;     //键值，后面自己设定的，用来设置按键的序号

26. u16 KeyWrite=0;   //写给GPIO的值

27. GPIO_Write(KEY_PORT,(KEY_PORT->ODR & 0xfff0 | 0xf));//0--3全部输出高

28. if((KEY_PORT->IDR&0x00f0)==0x0000)   //如果4--7全为0，表示没有按键按下，返回值设置为-1

29.   return -1;

30.

31. else

32. {

33.   Delay(0xF);//消抖

34.    if((KEY_PORT->IDR&0x00f0)==0x0000)   //如果4-7全为0，表示刚才是抖动造成的

35.   return -1;

36. }

37. GPIO_Write(KEY_PORT,(KEY_PORT->ODR & 0xfff0|0x1));//让0-3输出0001

38.

39. switch(KEY_PORT->IDR&0x00f0)//对4--7进行判断

40. {

41.   case 0x0010: KeyVal=16;break;

42.   case 0x0020: KeyVal=12;break;

43.   case 0x0040: KeyVal=8; break;

44.   case 0x0080: KeyVal=4; break;

45. }

46.

47. GPIO_Write(KEY_PORT,(KEY_PORT->ODR & 0xfff0|0x2));//让0-3输出0010

48. switch(KEY_PORT->IDR&0x00f0)//对4--7进行判断

49. {

50.   case 0x0010: KeyVal=15;break;

51.   case 0x0020: KeyVal=11;break;

52.   case 0x0040: KeyVal=7; break;

53.   case 0x0080: KeyVal=3; break;

54. }

55. GPIO_Write(KEY_PORT,(KEY_PORT->ODR & 0xfff0|0x4));//让0-3输出0100

56. switch(KEY_PORT->IDR&0x00f0)//对4--7进行判断

57. {

58.   case 0x0010: KeyVal=14;break;

59.   case 0x0020: KeyVal=10;break;

60.   case 0x0040: KeyVal=6; break;

61.   case 0x0080: KeyVal=2; break;

62. }

63. GPIO_Write(KEY_PORT,(KEY_PORT->ODR & 0xfff0|0x8));//让0-3输出1000

64. switch(KEY_PORT->IDR&0x00f0)//对4--7进行判断

65. {

66.   case 0x0010: KeyVal=13;break;

67.   case 0x0020: KeyVal=9;break;

68.   case 0x0040: KeyVal=5; break;

69.   case 0x0080: KeyVal=1; break;

70. }

71. return KeyVal;

72. }

复制代码
