前言
本应用笔记说明了 STM32 微控制器自举程序中使用的 SPI 协议。它详细说明了每个支持的指令。
若需器件自举程序 SPI 硬件资源和要求的更多信息，请参考应用笔记 “STM32 微控制器系统存储器自举模式 ” （AN2606）。

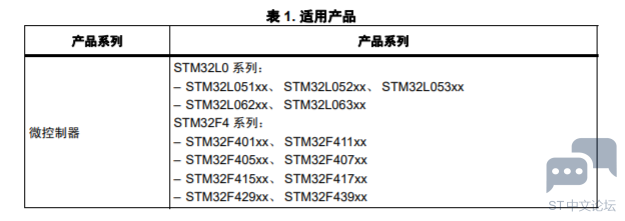

本文档适用于表 1 中所列产品。



1 SPI 自举程序代码序列
STM32 自举程序为 SPI 从机。
对于所有 SPI 自举程序操作， NSS 引脚 （片选）必须连至低电平。若 NSS 引脚连至高电平，则 STM32 从机将忽略 SPI 总线上的通信。

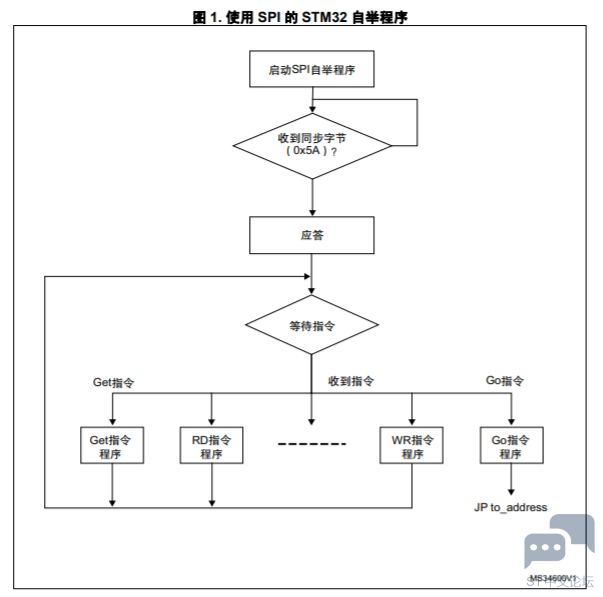

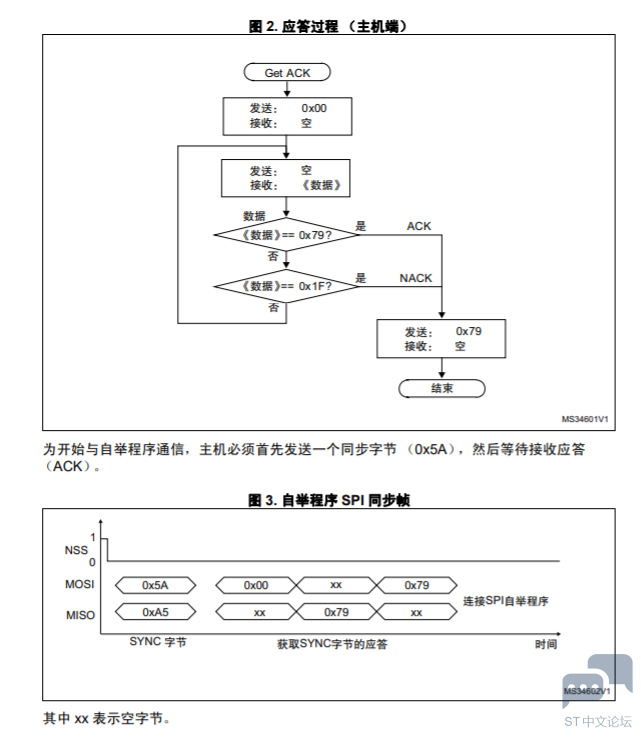

进入系统存储器自举模式后，若 STM32 微控制器已配置好 （若需更详细信息，请参考您的STM32 系统存储器自举模式应用笔记），自举程序代码开始扫描 SPI_MOSI 线引脚，等待检测总线上的同步字节 （0x5A）。当检测到时， SPI 自举程序固件会等待接收应答过程 （请参考图 2），然后开始接收主机指令。
