引言
NUCLEO-8S208RB（围绕 STM8S208RBT6 器件构建）和 NUCLEO-8L152R8（围绕 STM8L152R8T6 器件构建）板能够评估所有 STM8S 系列和 STM8L 系列微控制器的主要功能。
本应用笔记提供了如何在 NUCLEO-8S208RB 和 NUCLEO-8L152R8 上使用 GPIO 和中断控制器来驱动一组LED。
微控制器（本例中为 STM8S208RBT6 或 STM8L152R8T6）通过连至主机 PC 的 USB 线上电后，LD2 和 LD5 LED（并非板上LED）开始闪烁。每次按下”push”按钮时，中断控制器发出中断，用于控制 I/O 并更改 LED 行为。



1 应用描述
本章说明了硬件需求、应用原理图以及应用在 NUCLEO-8S208RB 或 NUCLEO-8L152R8 板上使用 GPIO 和中断控制器驱动一组 LED 的方法。
1.1 硬件要求
除了用户输入按键，无需板上资源。
应用所需的外部元件列表如下。





1.2 应用原理图
下图显示了如何将 LED 和按钮与 NUCLEO-8S208RB 或 NUCLEO-8L152R8 板连接。若需 NUCLEO-8S208RB 或NUCLEO-8L152R8 板的详细实现，请参考相关用户手册（UM2351 或 UM2364）中提供的原理图。
保护电阻 R2、R3、R4 和 R5 对于限制电流值，防止损坏 LED 非常必要。按钮需要一个去抖动滤波器（RC）和一个上拉电阻（R1），以防止因为按钮的机器抖动而触发多次中断。

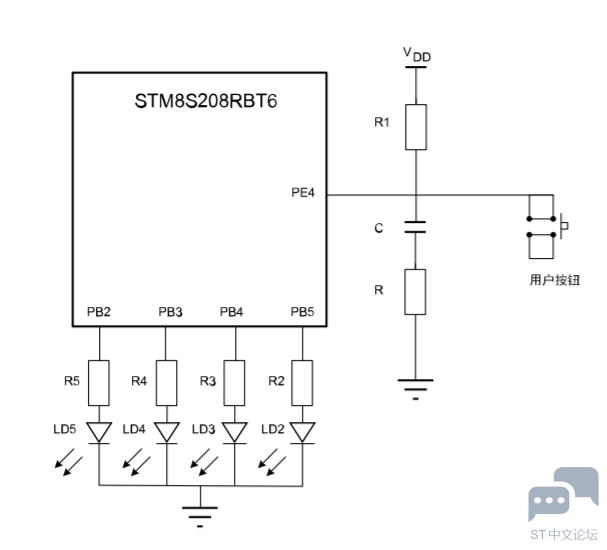

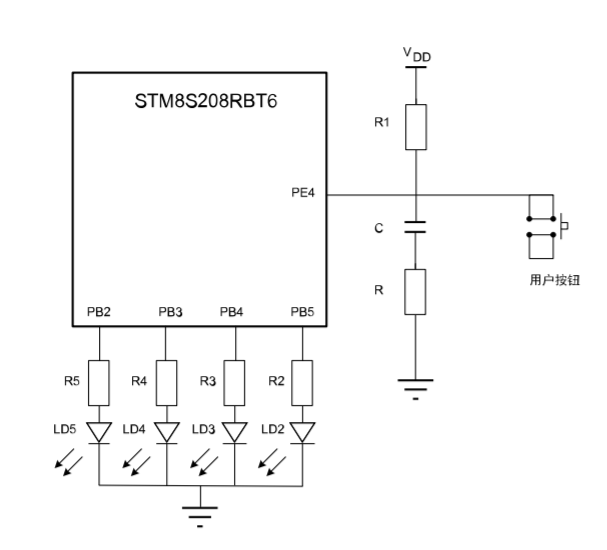

图 1. STM8S 系列应用原理图

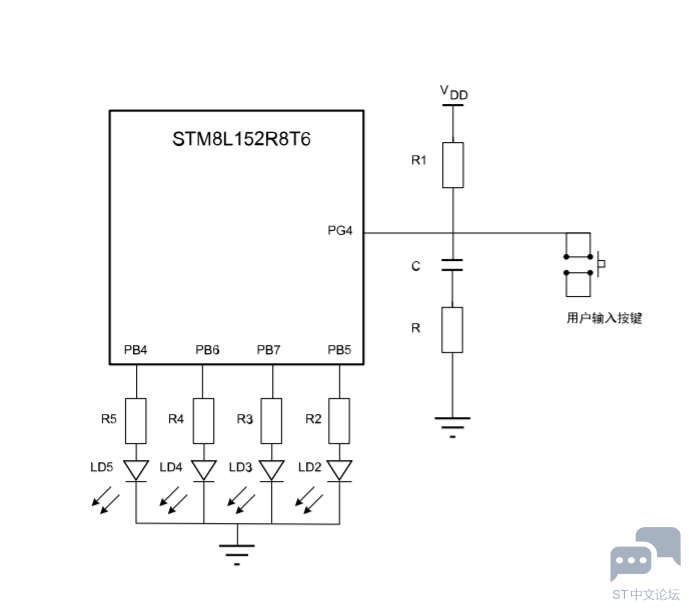

图 2. STM8L 系列应用原理图




1.3 应用原理
启动时，LD2 和 LD5 开始闪烁，意味着 STM8S208RBT6 或 STM8L152R8T6 设备的 Flash 存储器已经成功编程。按下按钮会生成一个中断，由应用软件处理，以驱动 LED。
在同一时刻仅会有一对 LED 闪烁，LD2/LD5 和 LD3/LD4。按钮事件会让另一对闪烁，让之前的一对关闭。LED 闪烁条件如下表所述。
