1 实现的波形效果

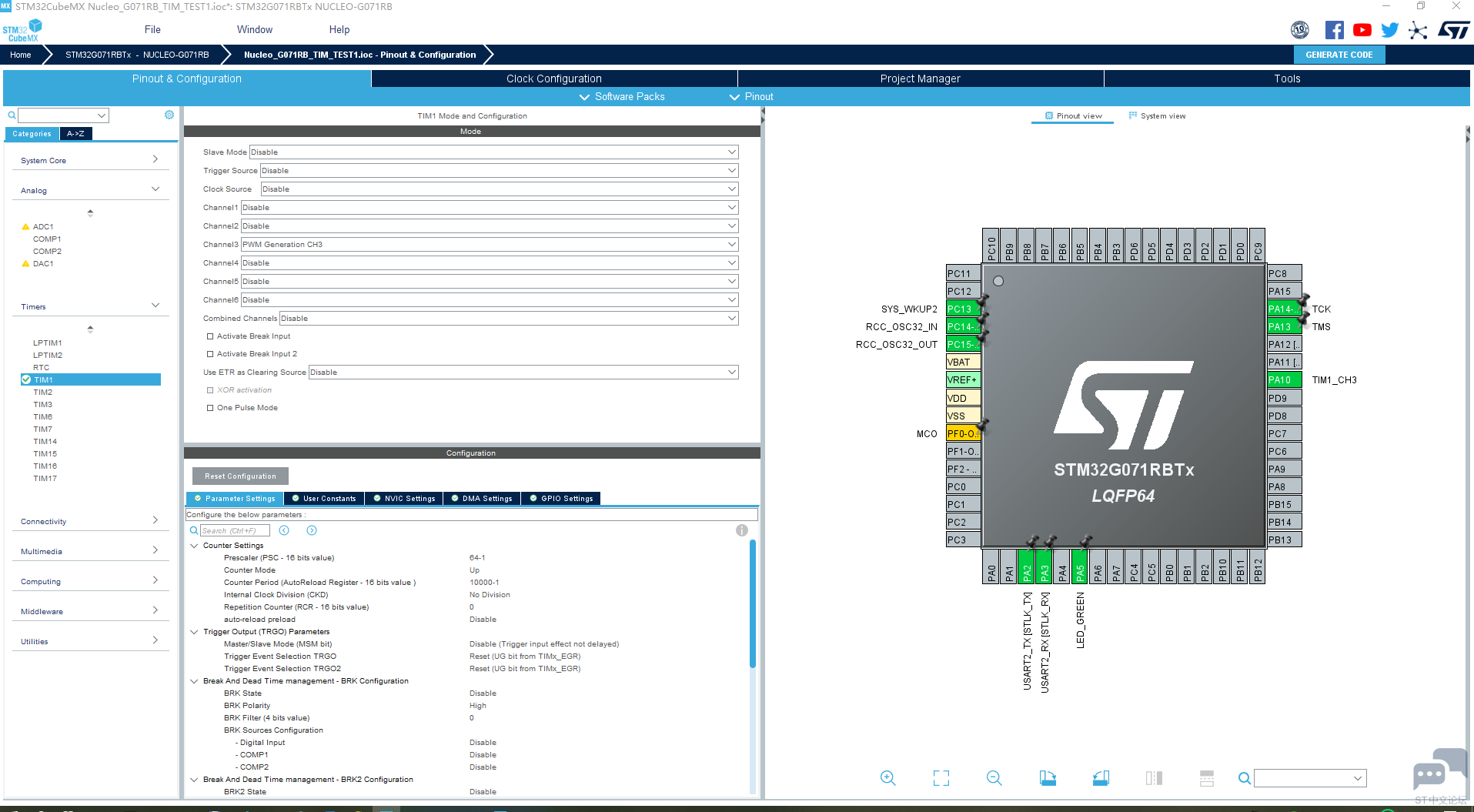

2 CubeMX设置








3 自动生成代码后要修改一下
MX_DMA_Init();这个函数要在MX_TIM1_Init();之前的位置

1. int main(void)

2. {

3.   /* USER CODE BEGIN 1 */

4.

5.   /* USER CODE END 1 */

6.

7.   /* MCU Configuration--------------------------------------------------------*/

8.

9.   /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

10.   HAL_Init();

11.

12.   /* USER CODE BEGIN Init */

13.

14.   /* USER CODE END Init */

15.

16.   /* Configure the system clock */

17.   SystemClock_Config();

18.

19.   /* USER CODE BEGIN SysInit */

20.

21.   /* USER CODE END SysInit */

22.

23.   /* Initialize all configured peripherals */

24.   MX_GPIO_Init();

25.   MX_DMA_Init();

26.   MX_TIM1_Init();

27.   MX_USART2_UART_Init();

28.   /* USER CODE BEGIN 2 */


复制代码

4 添加波形需要的数据，建立一个数组

1. /* Private user code ---------------------------------------------------------*/

2. /* USER CODE BEGIN 0 */

3. uint32_t dTime_data[20]={200,500,1000,1500,2000,2500,3000,3500,4000,4500,5000,00,5500,6000,6500,7000,7500,8000,9000,9500};

4. /* USER CODE END 0 */

复制代码

5 添加TIM_DMA启动函数

1.   /* USER CODE BEGIN 2 */

2.

3.         HAL_Delay(500);

4.

5.   if( HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_3,dTime_data,20) != HAL_OK )

6.         {

7.                 Error_Handler();

8.         }

9.

10.   /* USER CODE END 2 */

11.

12.   /* Infinite loop */

13.   /* USER CODE BEGIN WHILE */

14.   while (1)

15.   {

16.     /* USER CODE END WHILE */

17.

18.     /* USER CODE BEGIN 3 */

19.   }

20.   /* USER CODE END 3 */

复制代码

7 结束

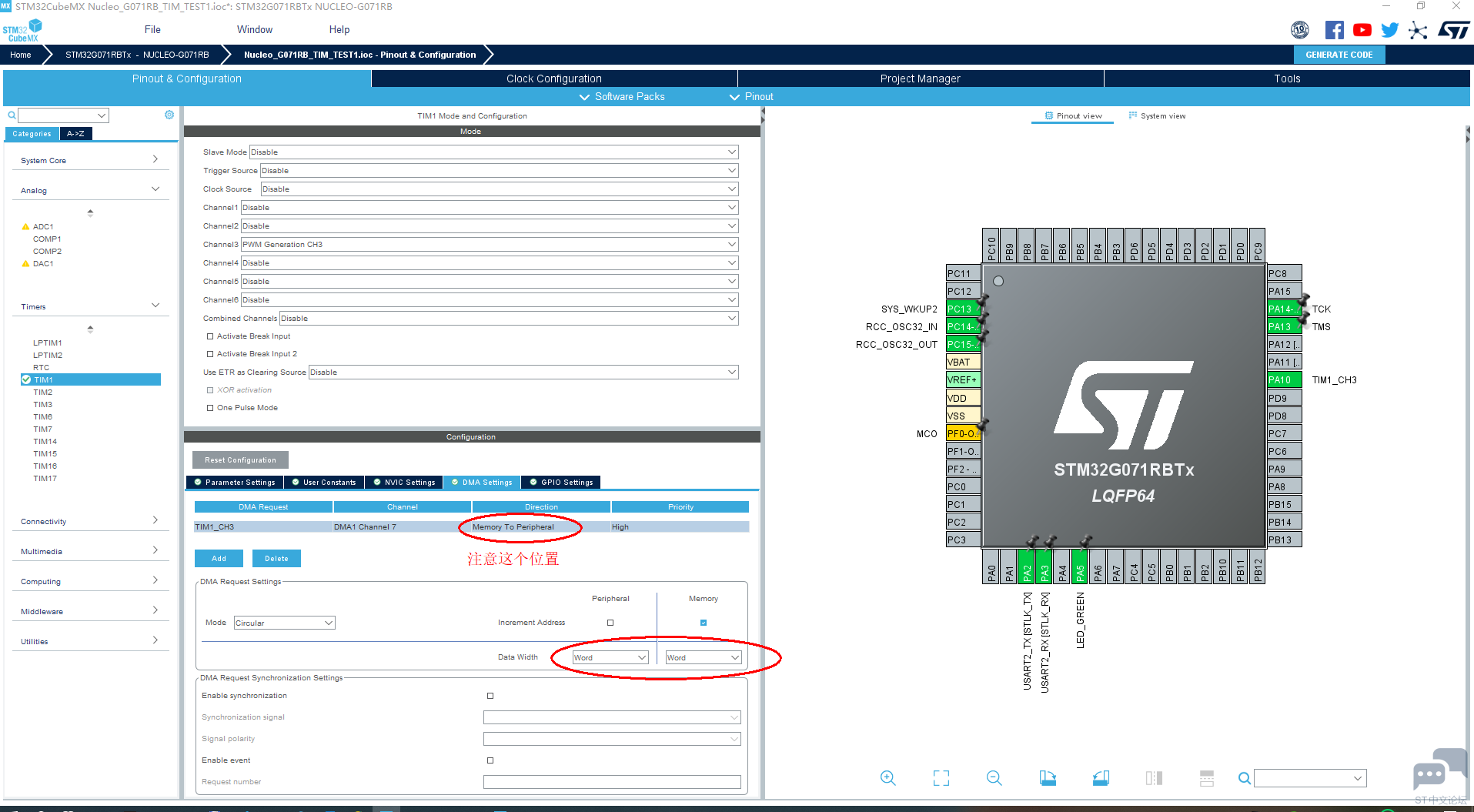

调试了好几天，因为DMA设置问题，默认了CubeMX的参数，一直调不出来，后来改成Memory To Peripheral
还有一个问题点，就是CubeMX生成的代码，MX_DMA_Init();这个函数要在MX_TIM1_Init();之前的位置，这个问题是通过参考ST官方代码找到的
————————————————
