STM32的串口中断详解

[复制链接]
STMCU小助手 发布时间:2022-12-24 17:39

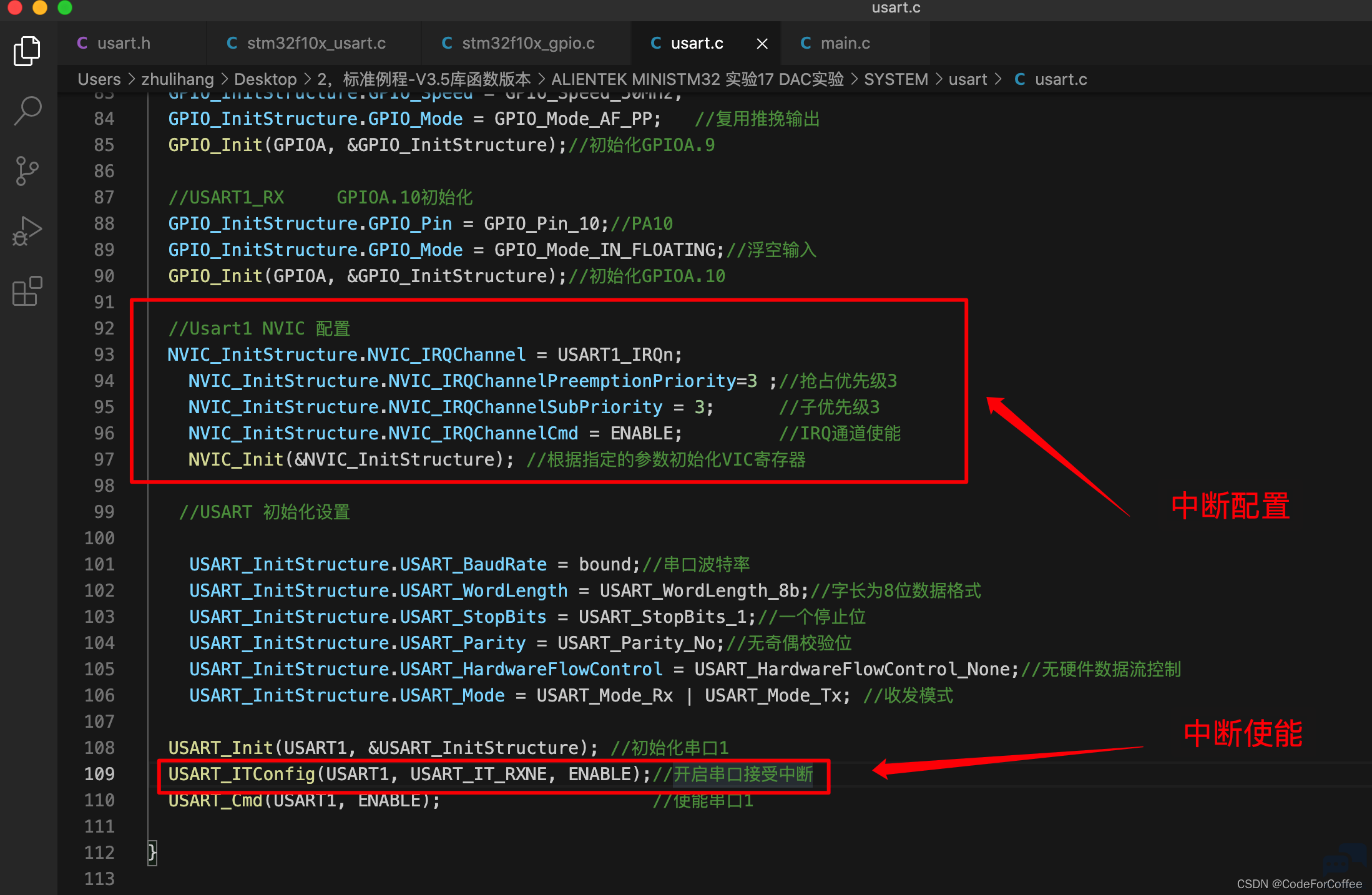

中断配置

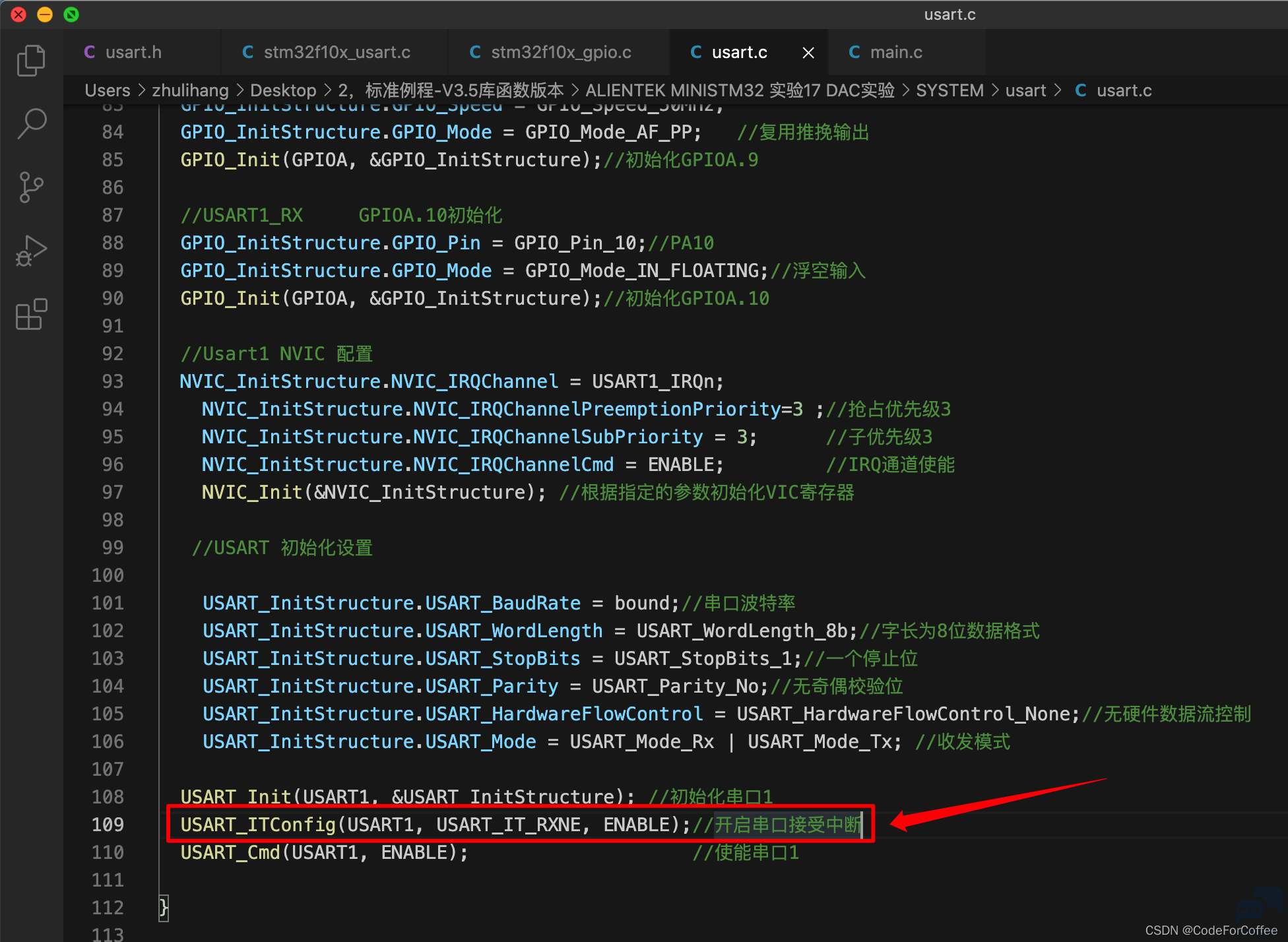

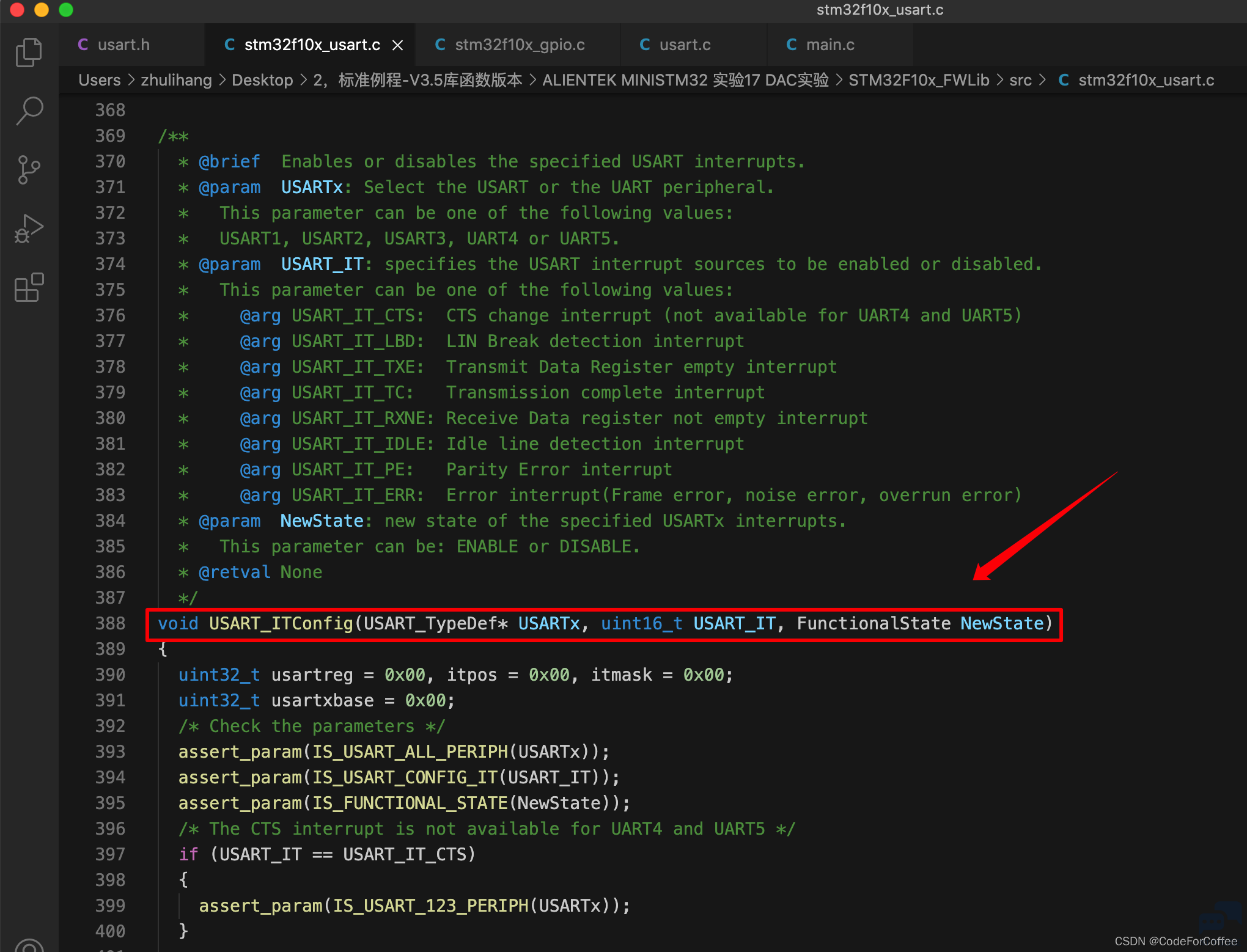

使能接收中断





中断服务函数

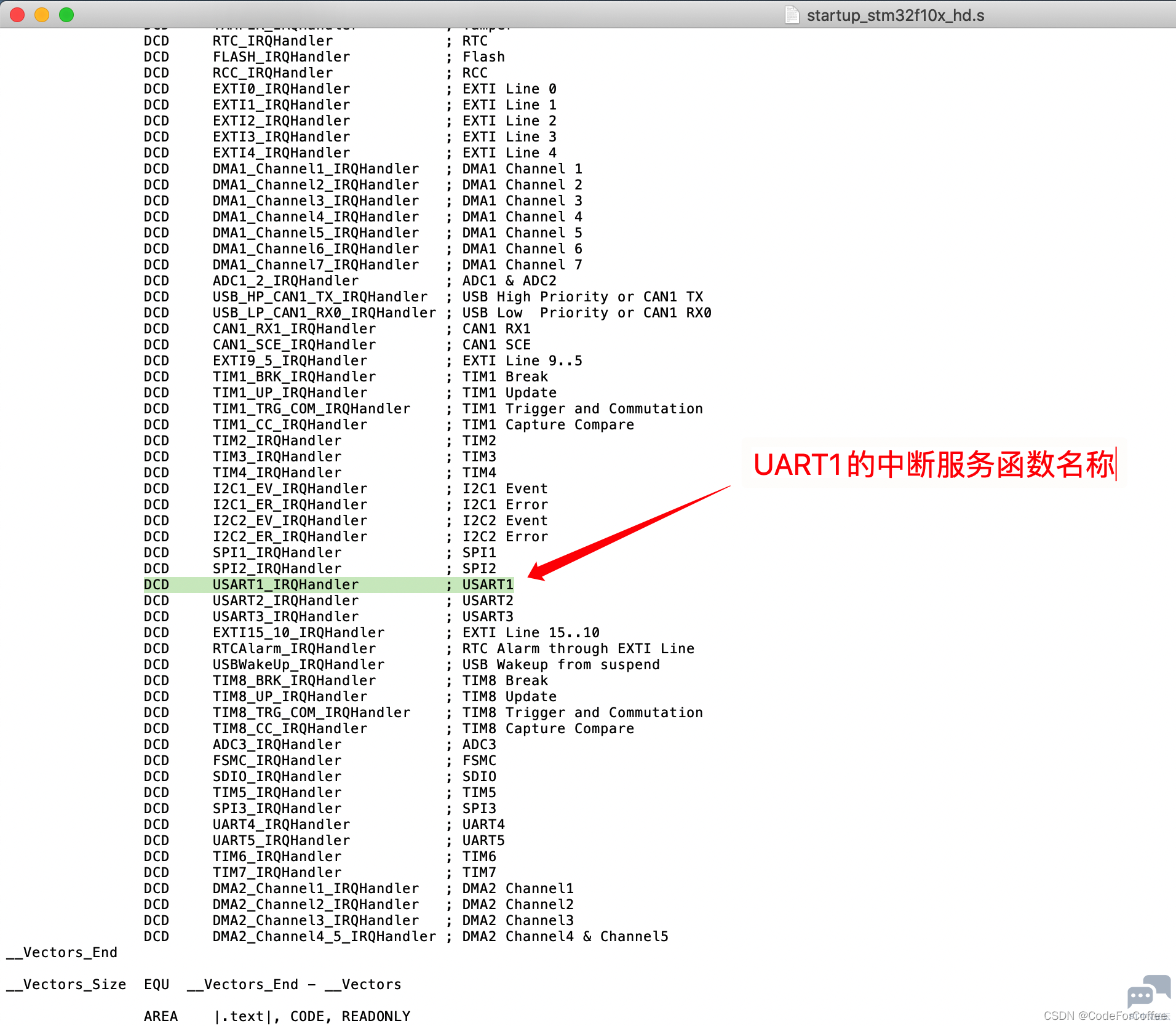

1. 中断服务函数名称查找

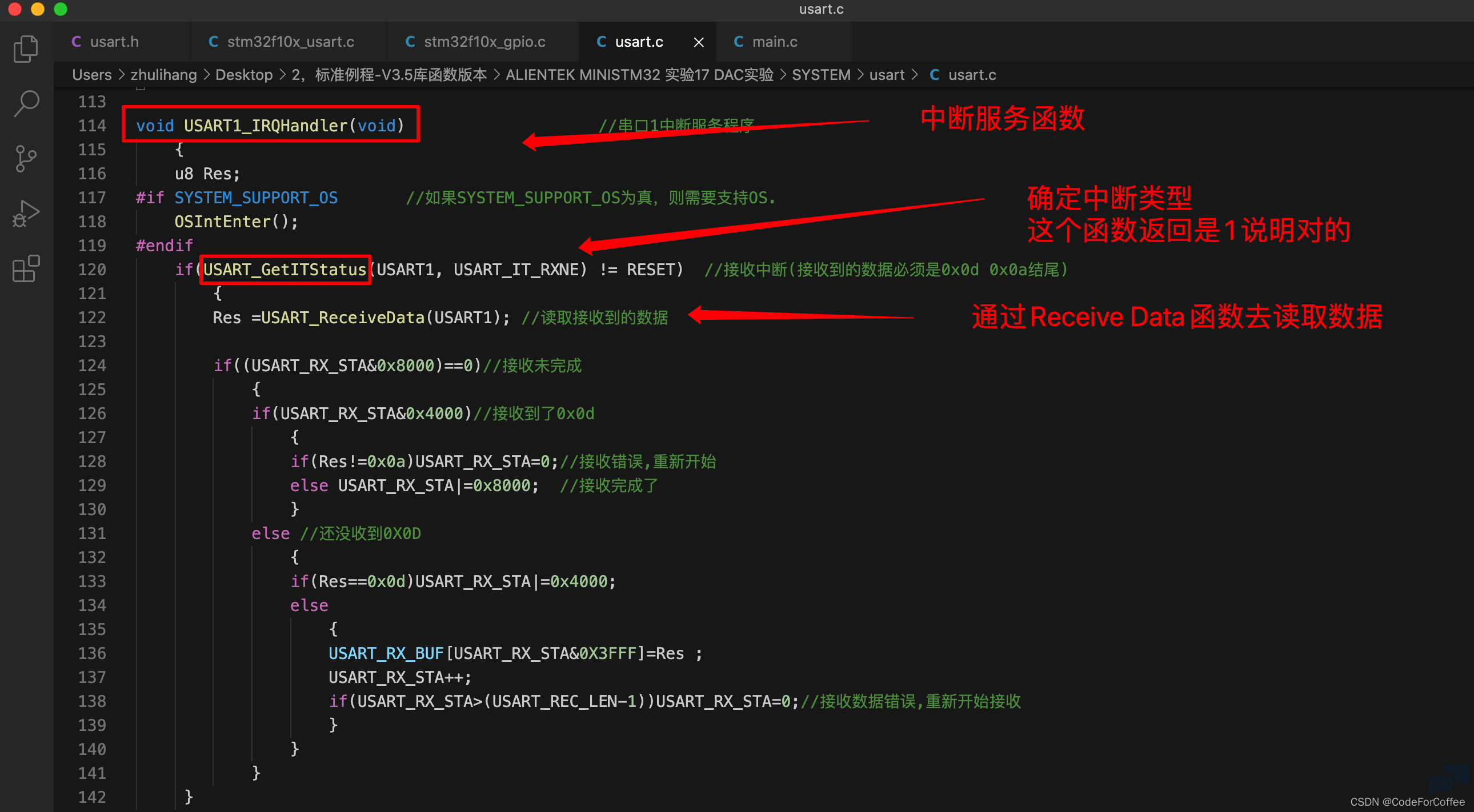

2. 中断服务函数

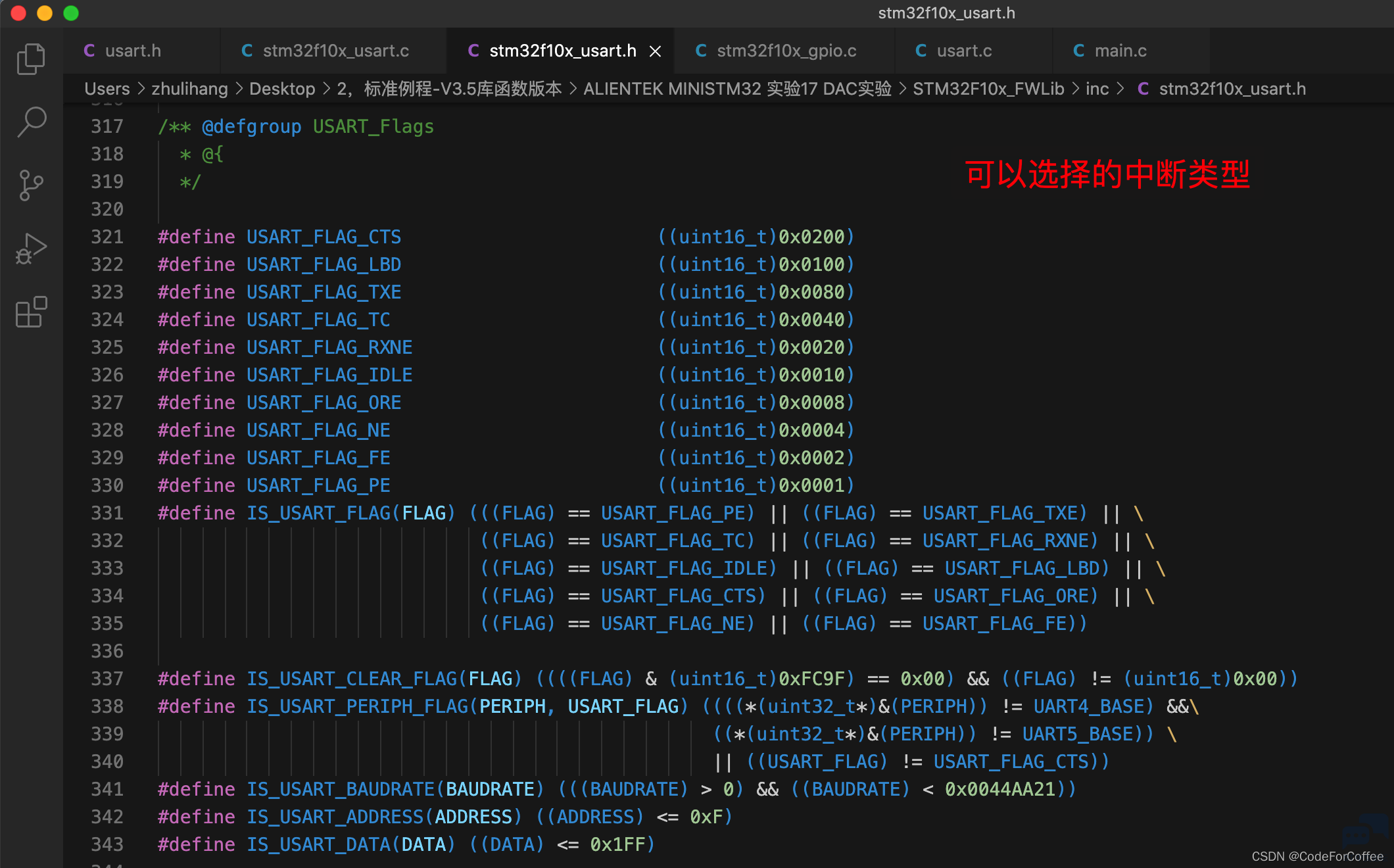

3. 可以选择的串口中断类型

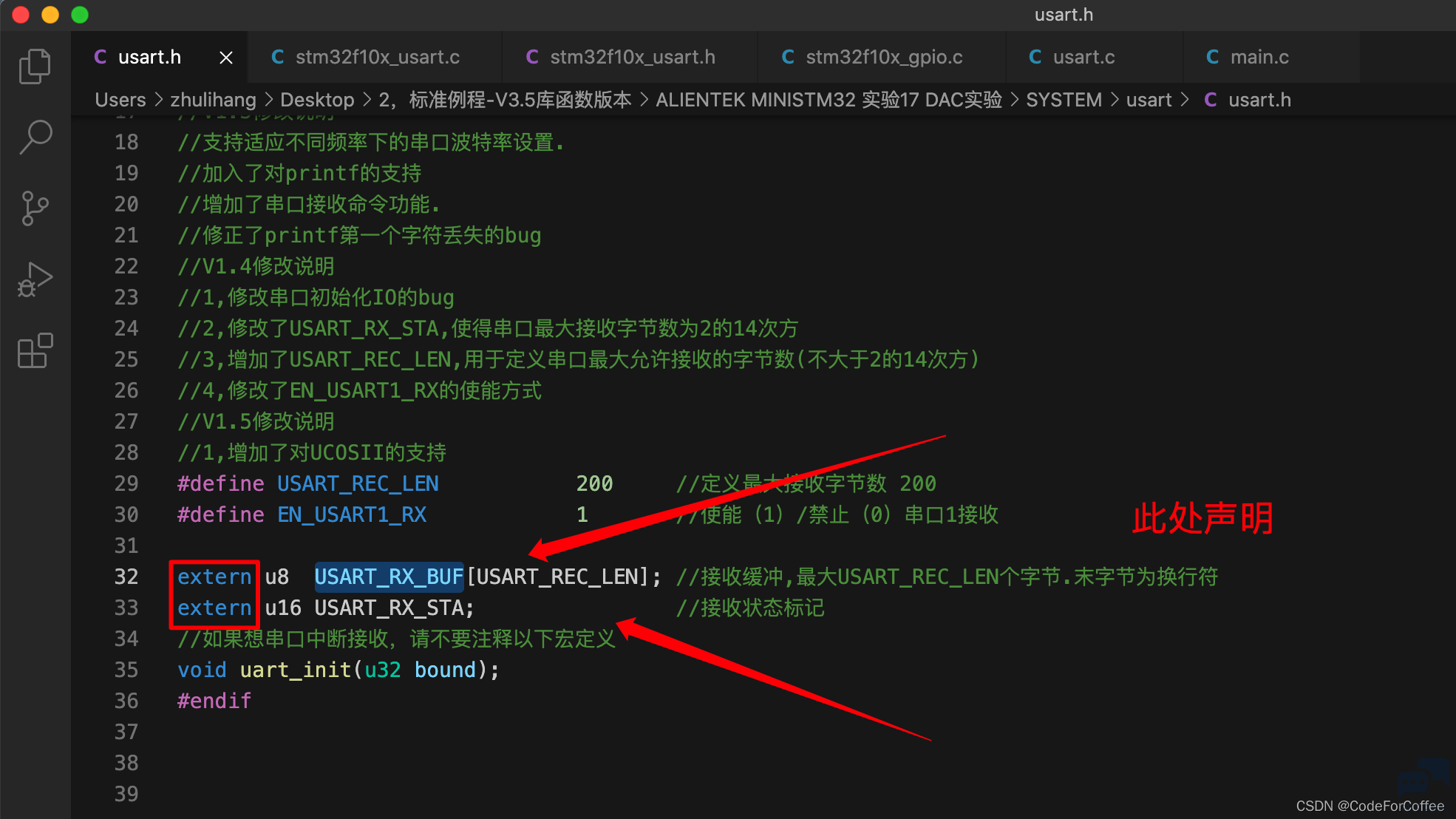

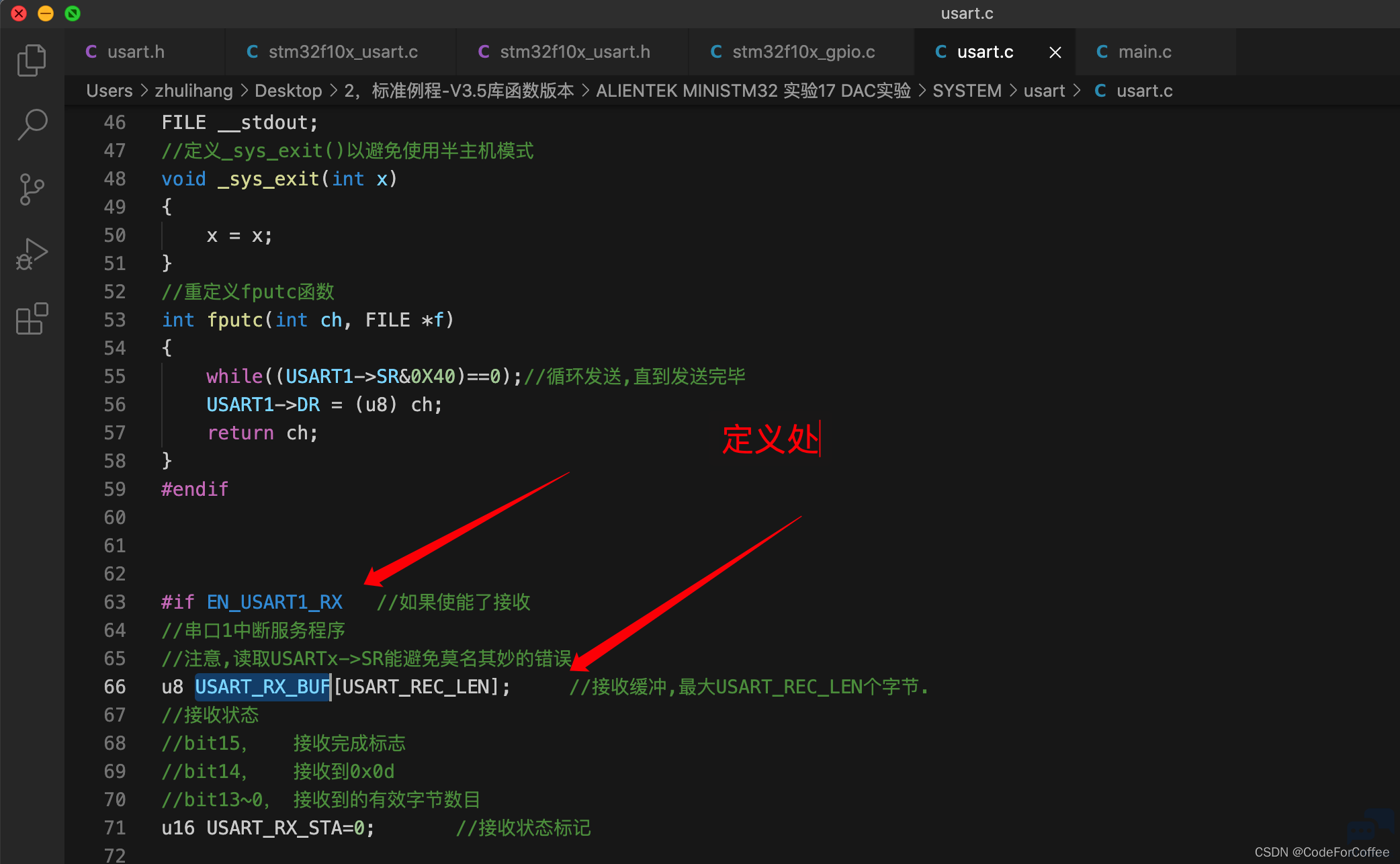

此处定义


其他文件中的声明



extern u8 USART_RX_BUF[USART_REC_LEN]

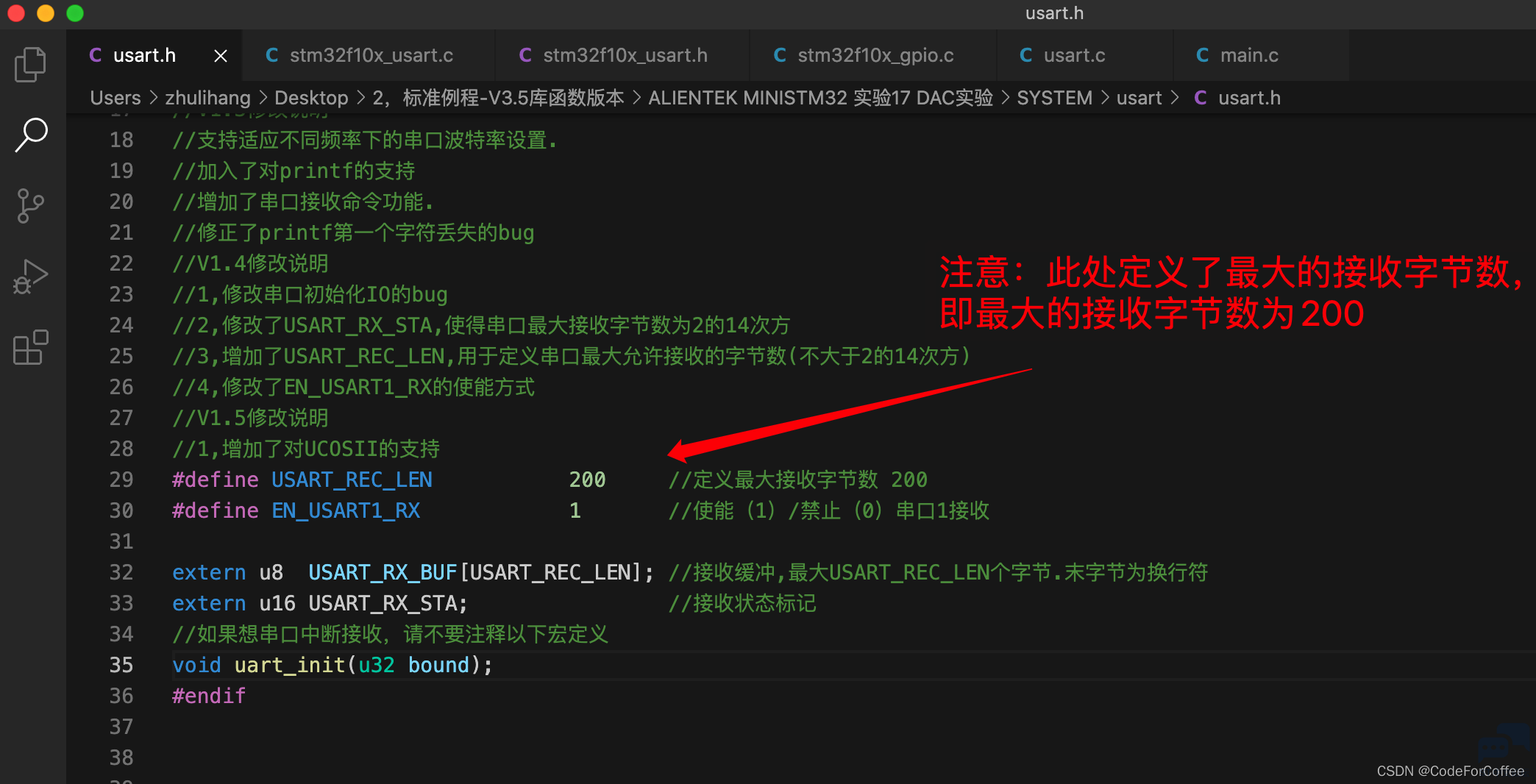

最大接收字节数

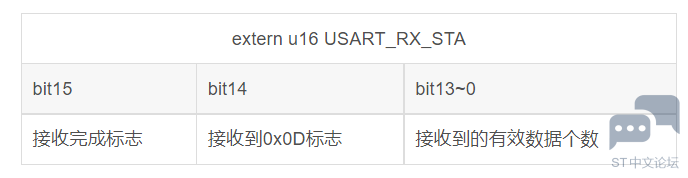

extern u16 USART_RX_STA

接收状态标记

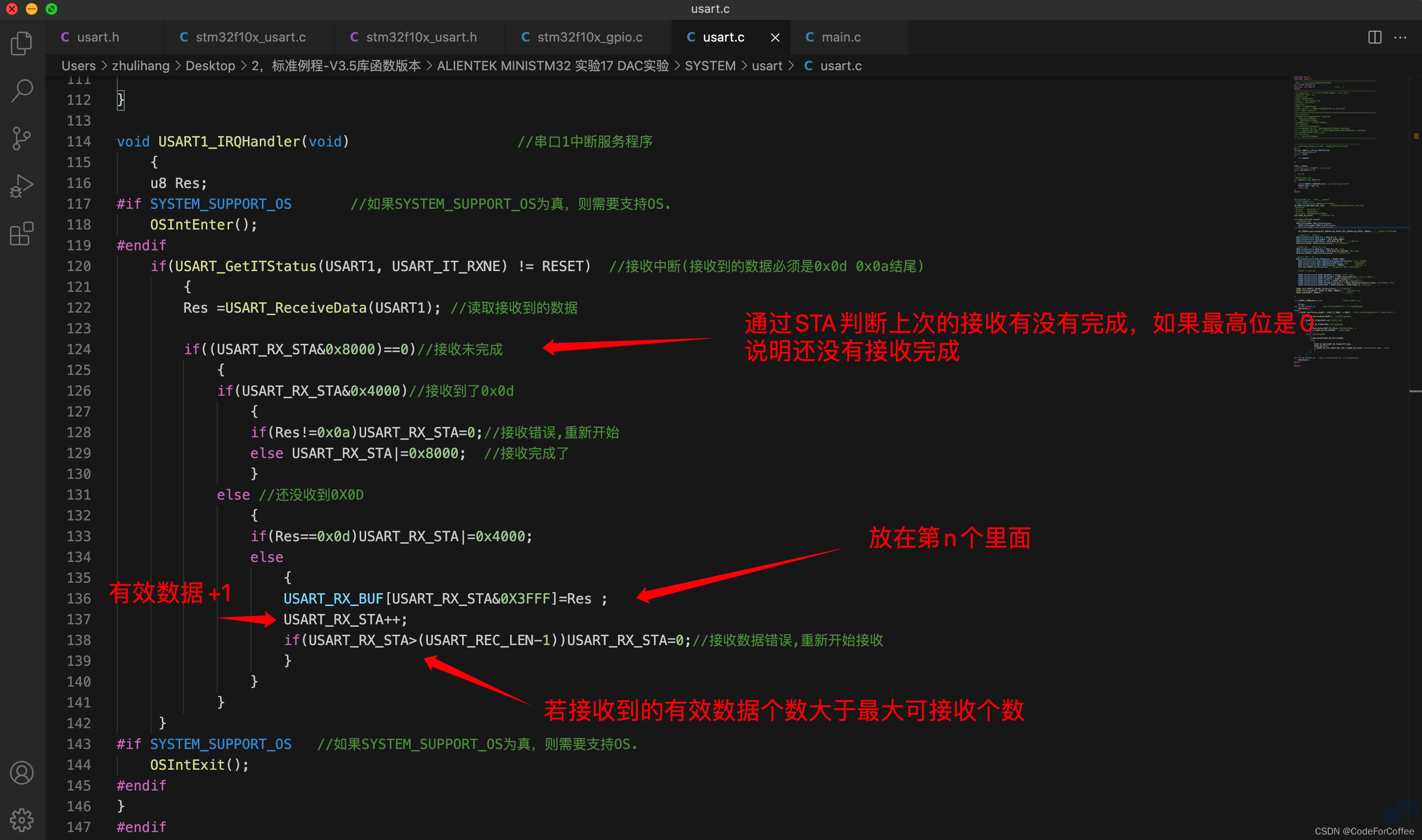

0x0D是回车的ASCII码
0x0A是换行的ASCII码
若电脑发送了一串数据,则我们需要在电脑发送这串数据的最后加上0x0D
STM32分析接收到的数据,如果读到0x0D,则将bit14置
STM32分析接收到的数据,如果读到0x0A,则将bit15置1
这里的0x0D和0x0A不会给bit13~0加1

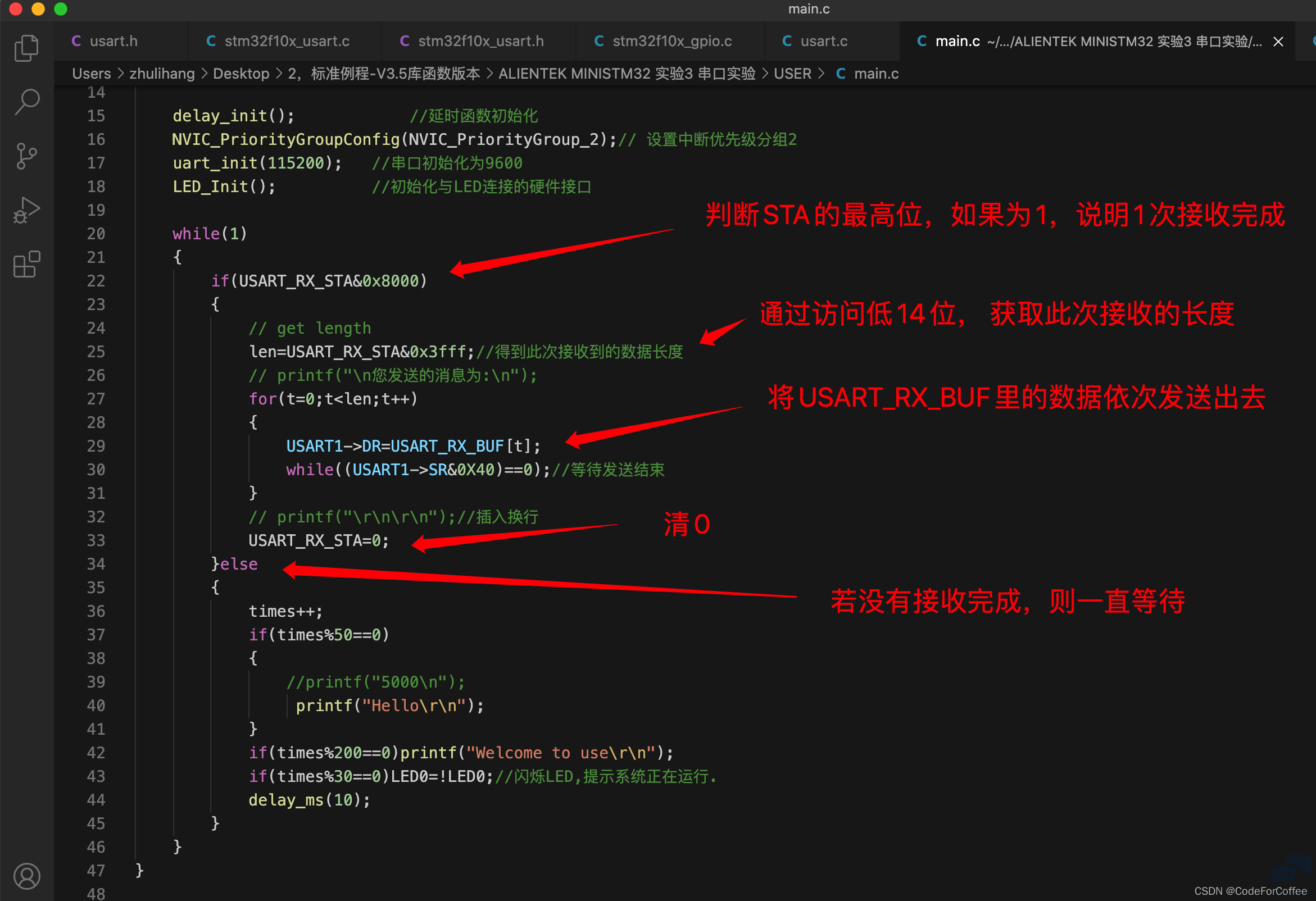

外部函数只需要访问USART_RX_STA的bit15即可
若USART_RX_STA的bit15为1,则已经完成了一次接收了,而且我们知道,数据的长度是bit13~0
因此,我们只需要按照bit13~0到USART_RX_BUF中去读取即可
读取完成后,我们再把USART_RX_STA全部清0,以便下一次继续接收



使用电脑发送数据时,记得勾选发送新行,这样就会以0x0D和0x0A结尾


————————————————
版权声明:CodeForCoffee
