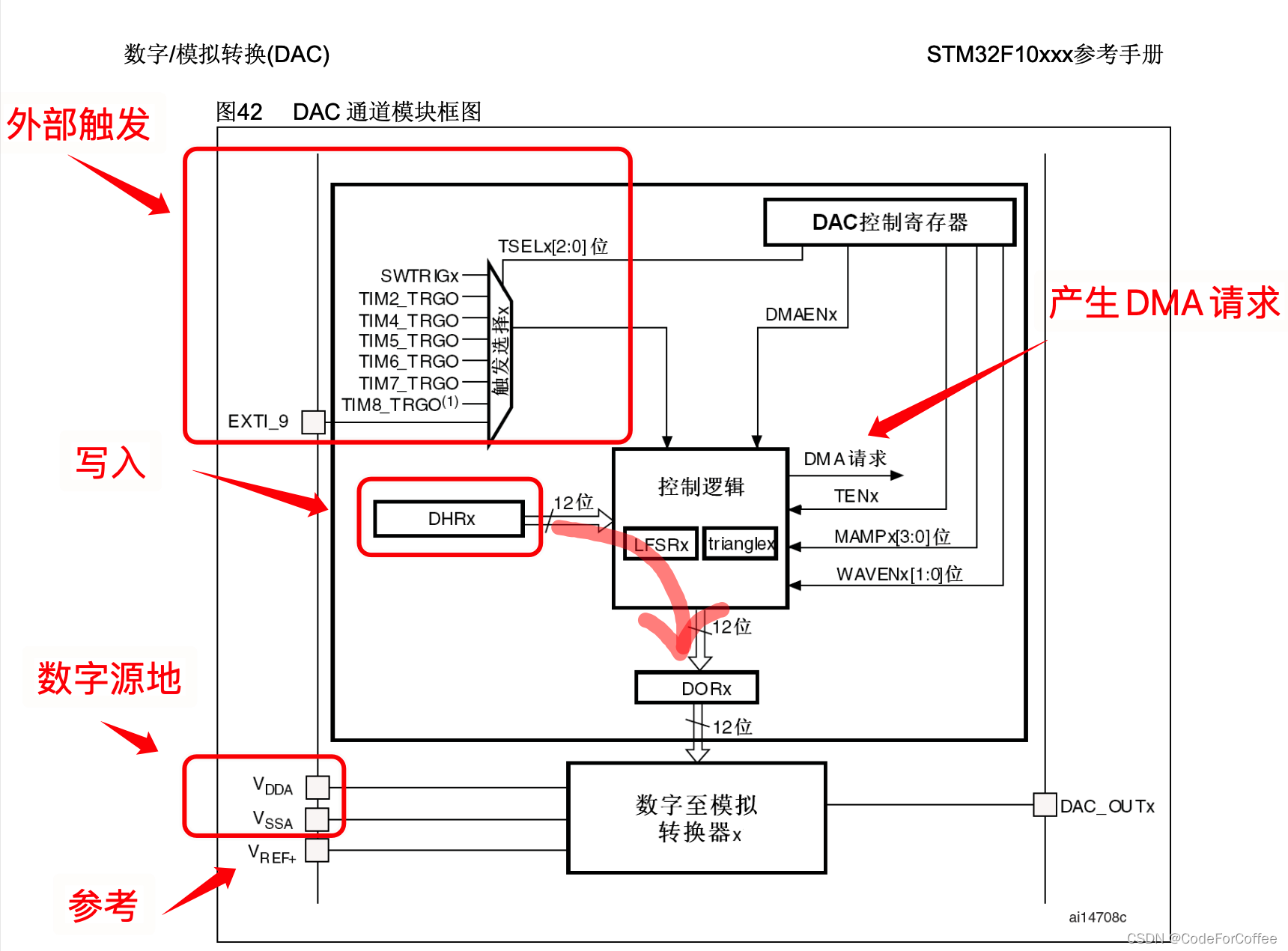

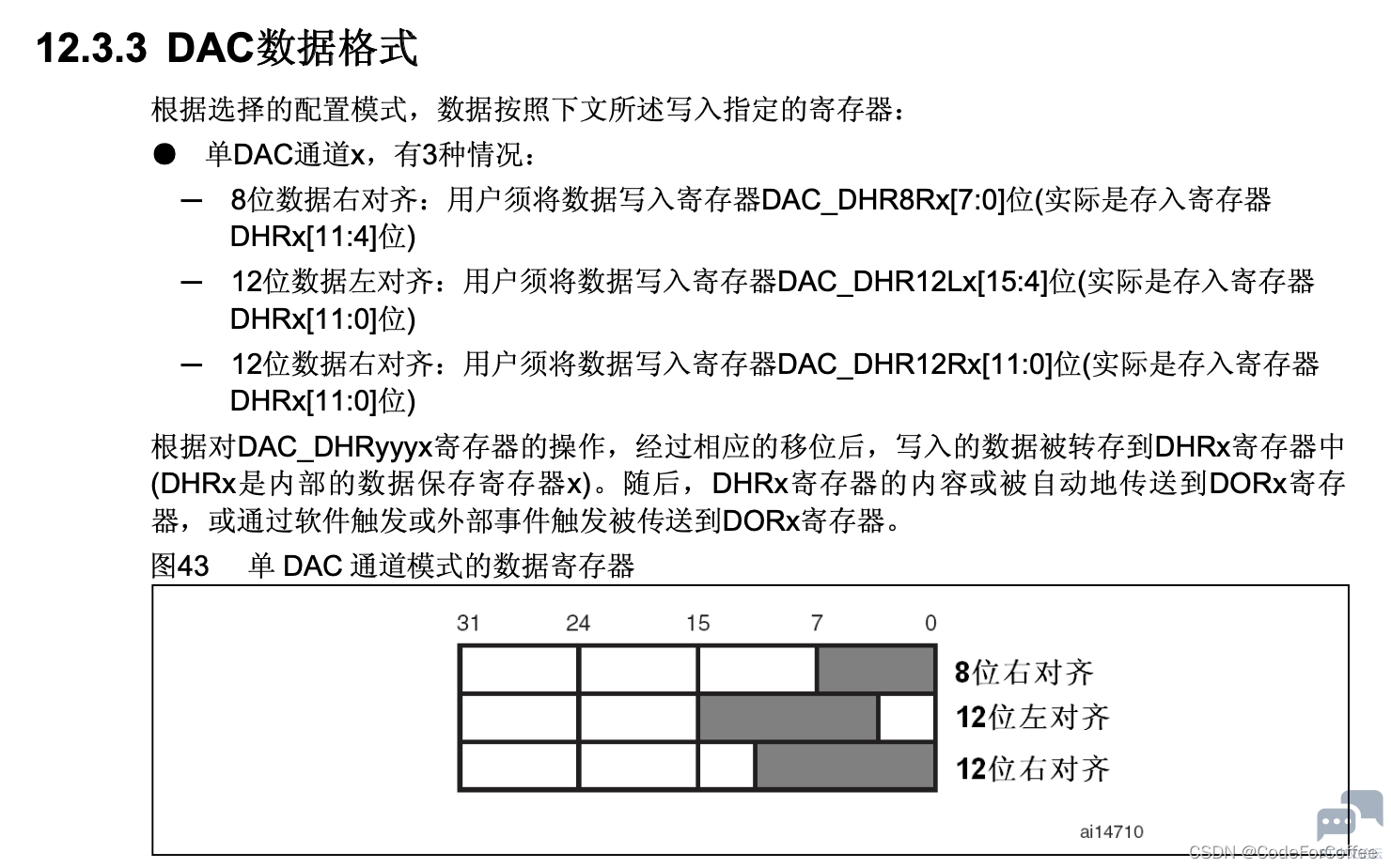

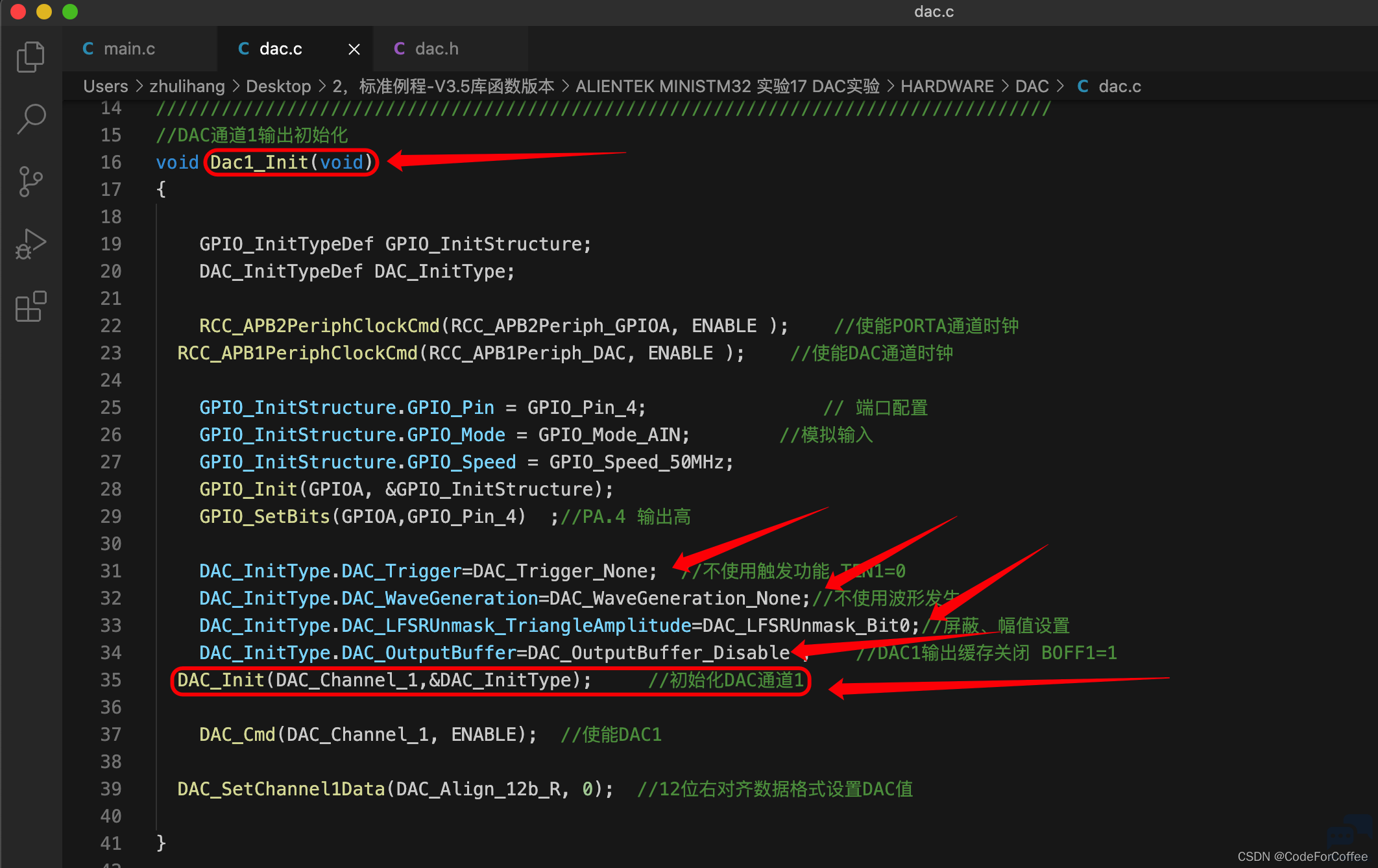

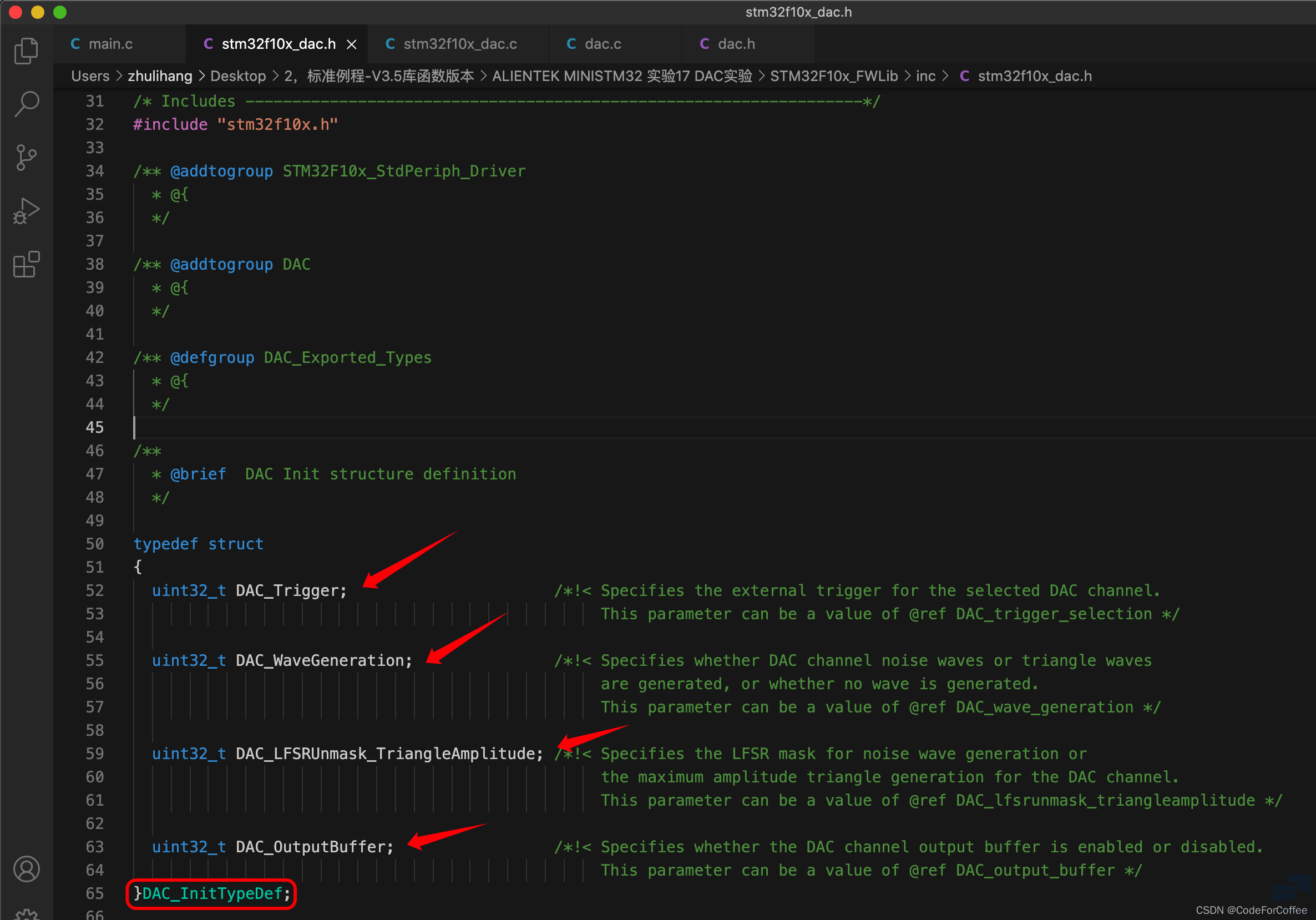

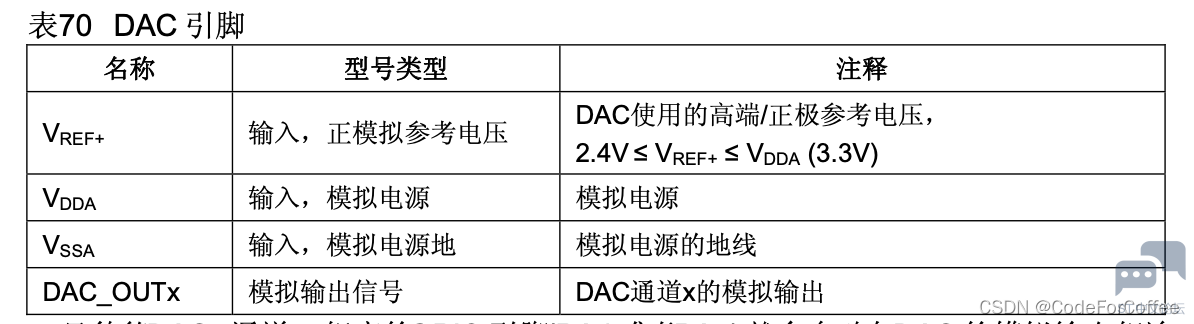

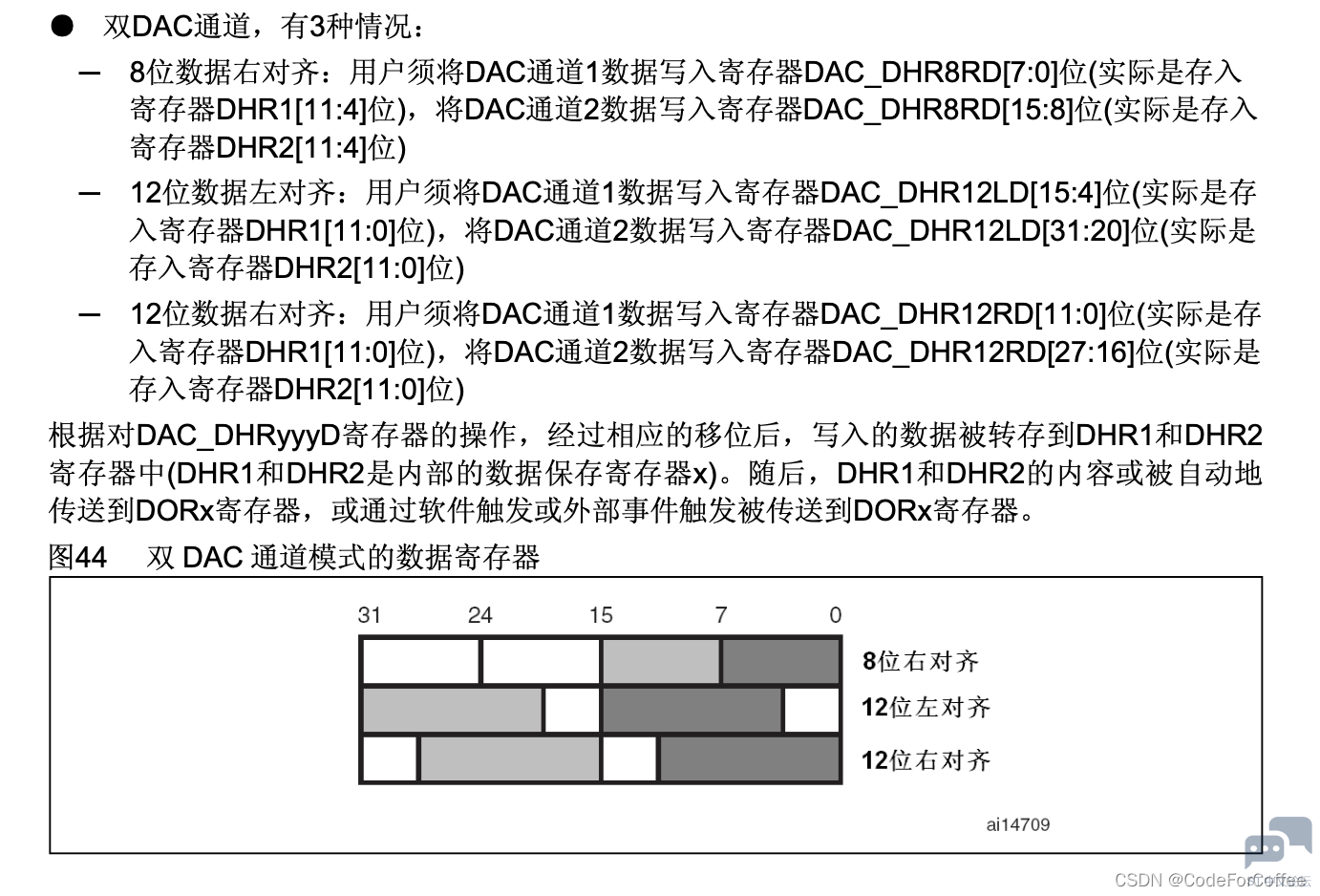

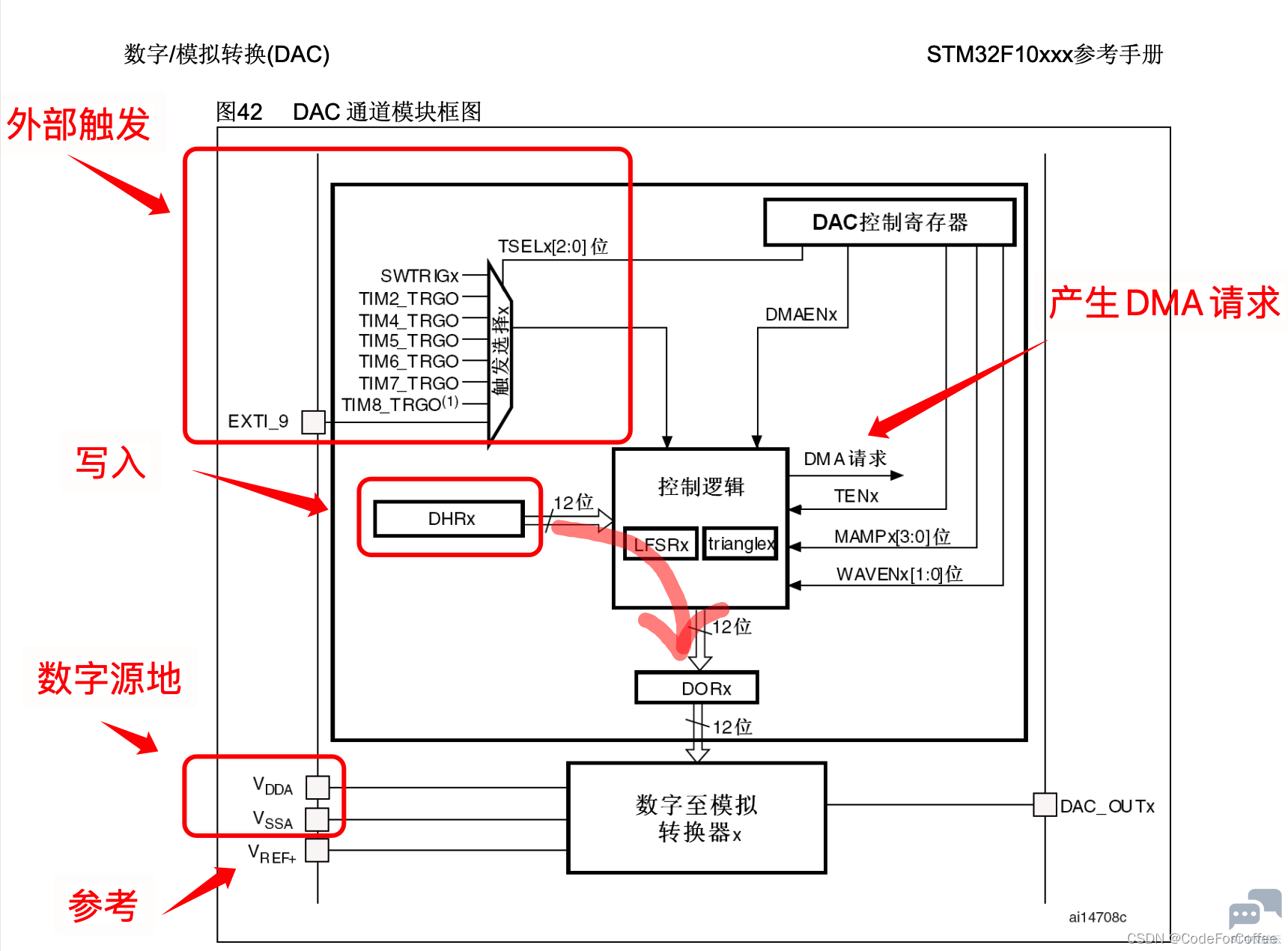

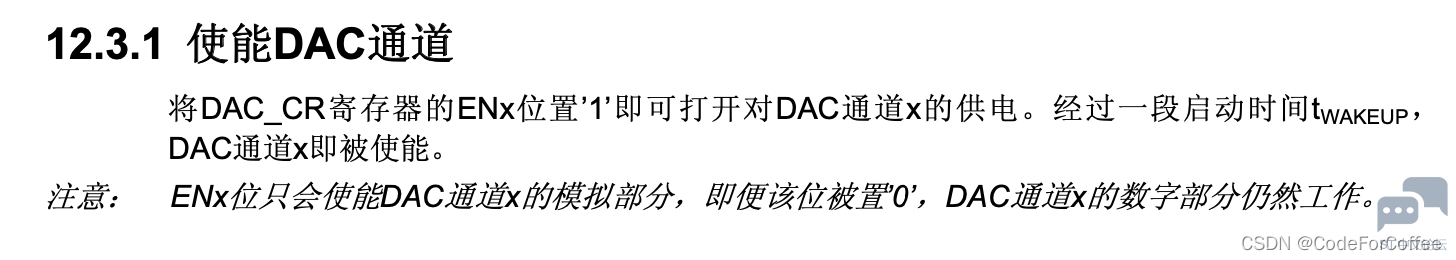

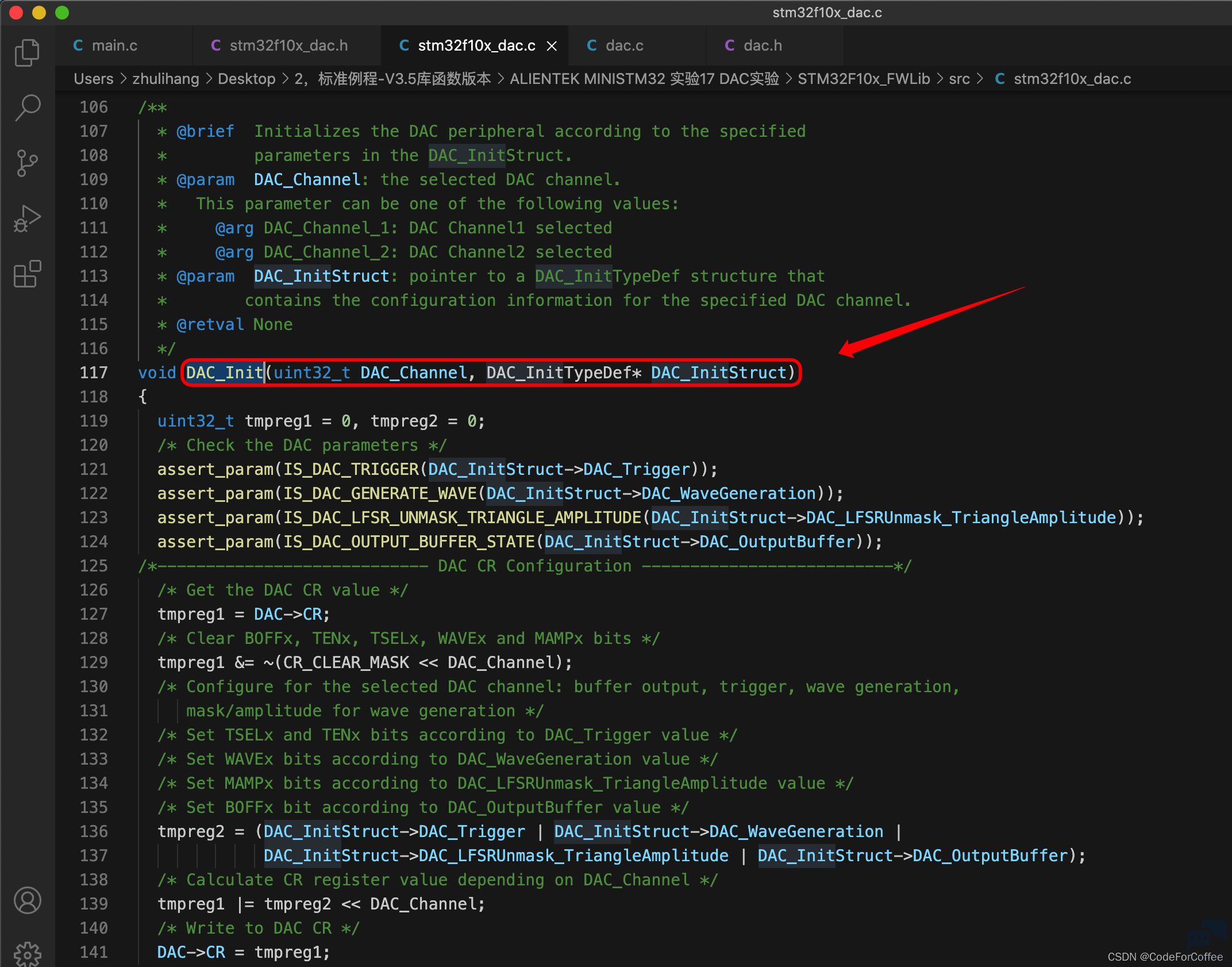

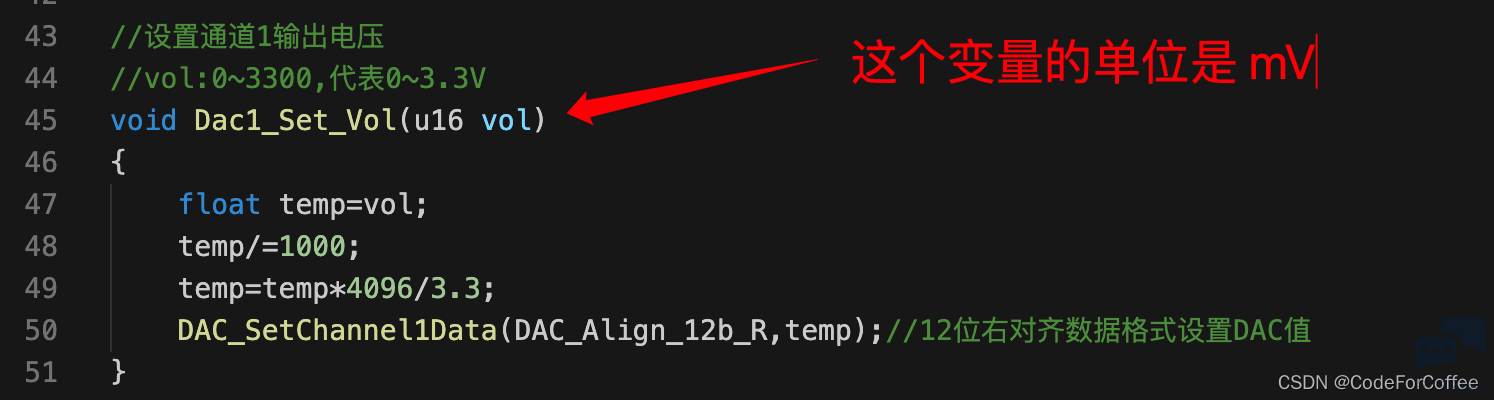

STM32自带的DAC框图![]() DAC的引脚 ![]() 注意:一旦使能DACx通道,相应的GPIO引脚(PA4或者PA5)就会自动与DAC的模拟输出相连 (DAC_OUTx)。为了避免寄生的干扰和额外的功耗,引脚PA4或者PA5在之前应当设置成模拟输入(AIN) DAC转换过程 不能直接对DAC_DORx寄存器写入数据 任何输出到DAC通道x的数据都必须写入DAC_DHRx寄存器 如果没有选中硬件触发,存入寄存器DAC_DHRx的数据会在一个APB1时钟周期后自动传至寄存器DAC_DORx,如果选中硬件触发,数据传输会在触发发生后的3个APB1时钟周期后完成 一旦数据从DAC_DHRx寄存器装载入DAC_DORx寄存器,在经过Tsetting时间后,输出即有效,这就是DAC的有效输出建立时间 DAC的数据格式 1. 单通道DAC的情况 ![]() 2. 双通道DAC的情况 ![]() DAC输出电压计算 ![]() 使能DAC通道 ![]() DAC的初始化 在HARDWARE目录下,这个dac.c是我们自己写的,用于我们自己板子的特定需求 ![]() ![]() 固件库中对于这个函数的实现如下 ![]() ![]() ———————————————— 版权声明:CodeForCoffee |
