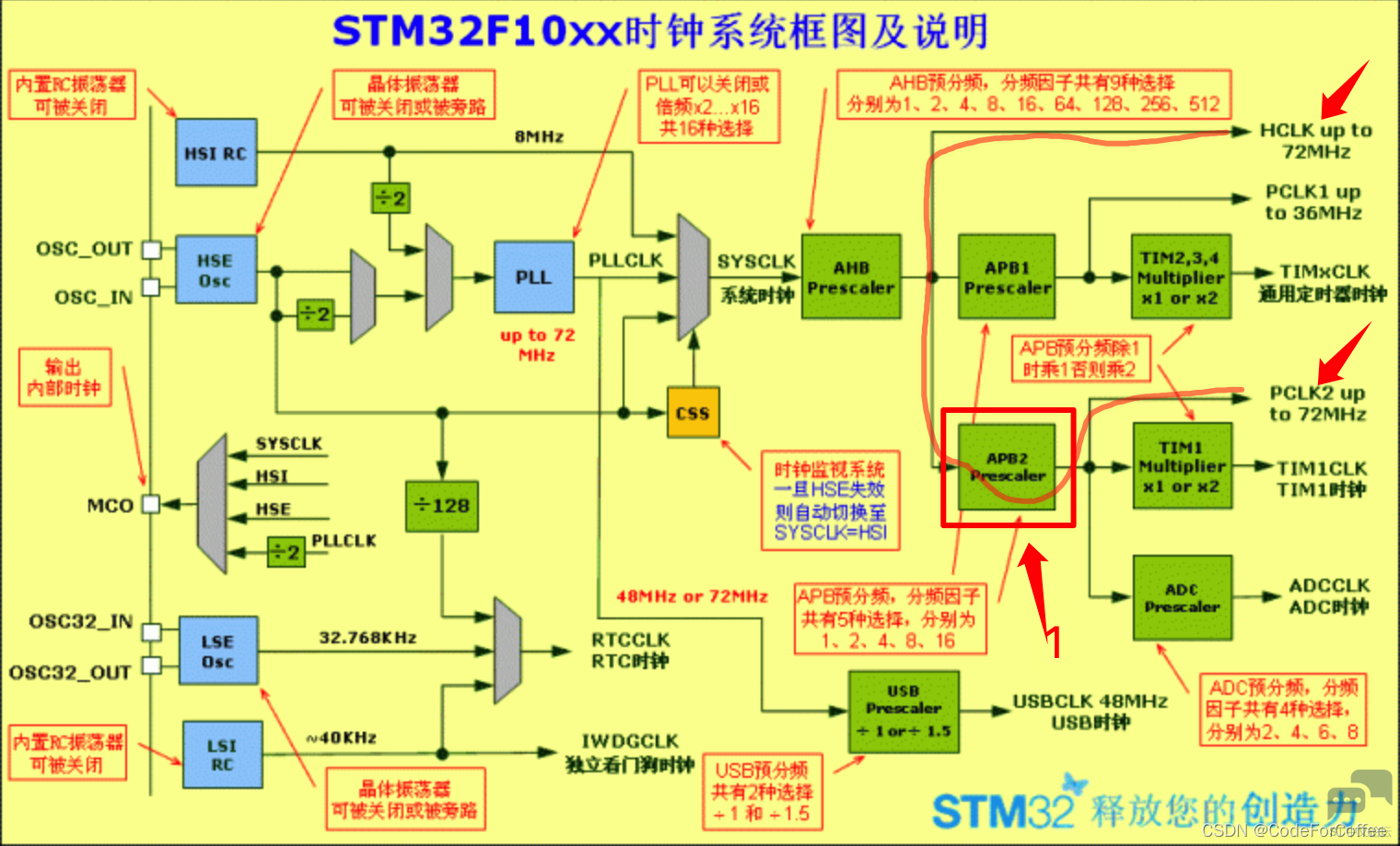

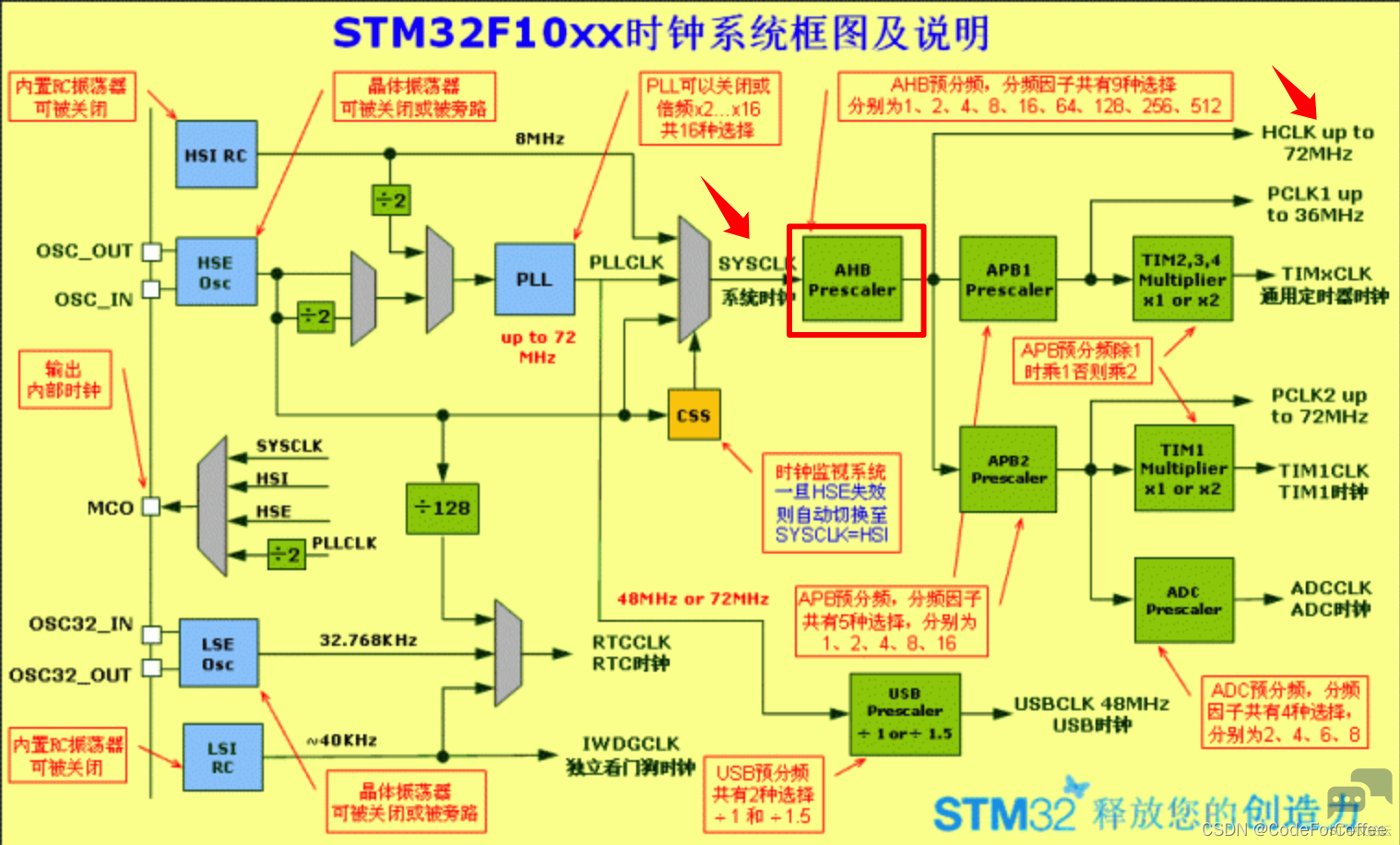

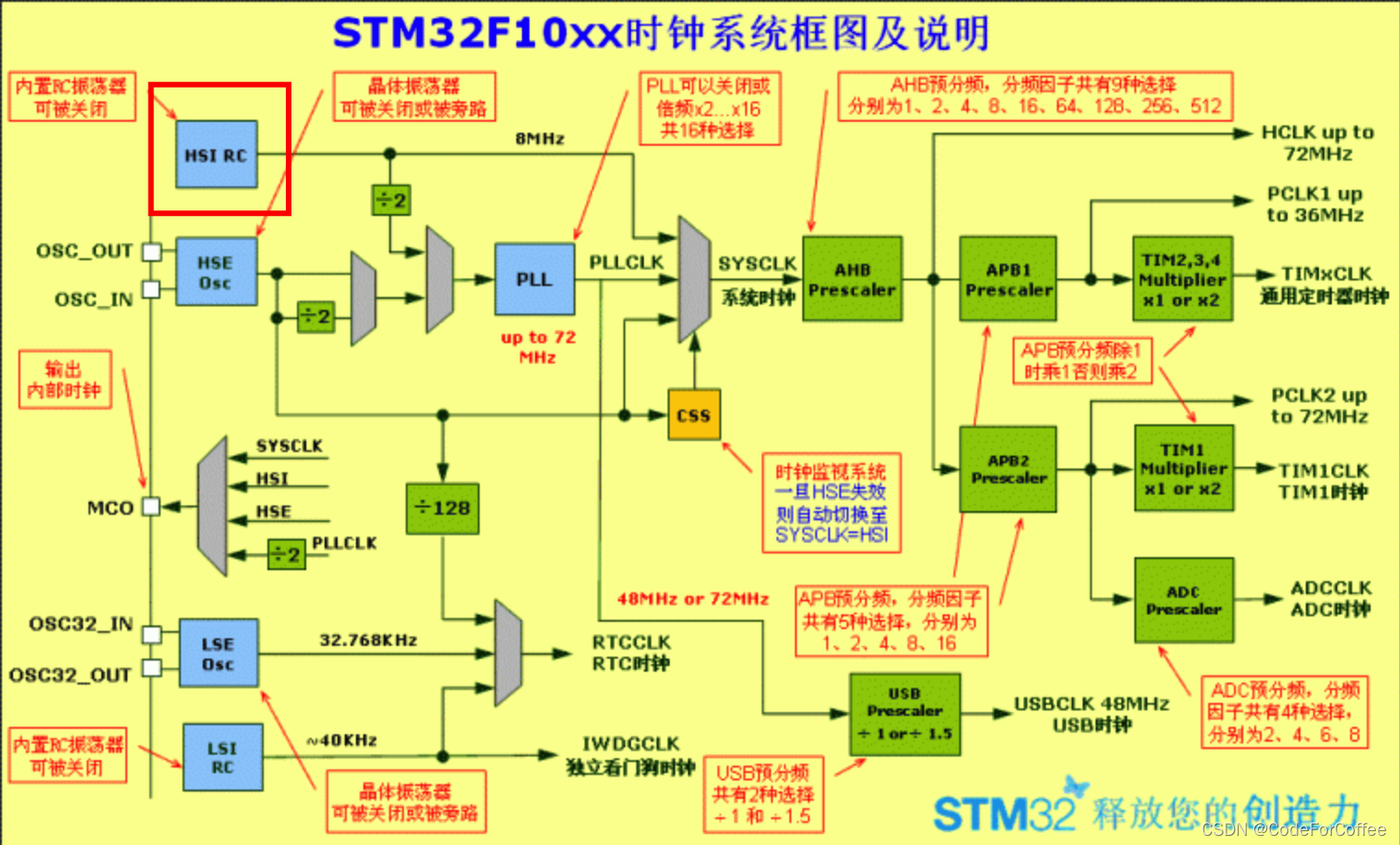

5个时钟源
HSI，HSE，LSI，LSE，PLL

HSE为高速外部时钟，频率范围4~16 MHz

PLL的时钟源可以为：
HSE/2
HSE
HSI/2
倍频系数为2~16倍

STM32可以选择一个时钟信号输出到MCO脚，即PA8上，可以选择位PLL输出的二分频，HSI，HSE或系统时钟

注意：任何一个外设之前，都必须使能其对应的时钟

1. /**

2.   * @brief Reset and Clock Control

3.   */

4.

5. typedef struct

6. {

7.   __IO uint32_t CR;

8.   __IO uint32_t CFGR;

9.   __IO uint32_t CIR;

10.   __IO uint32_t APB2RSTR;

11.   __IO uint32_t APB1RSTR;

12.   __IO uint32_t AHBENR;

13.   __IO uint32_t APB2ENR;

14.   __IO uint32_t APB1ENR;

15.   __IO uint32_t BDCR;

16.   __IO uint32_t CSR;

17.

18. #ifdef STM32F10X_CL

19.   __IO uint32_t AHBRSTR;

20.   __IO uint32_t CFGR2;

21. #endif /* STM32F10X_CL */

22.

23. #if defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)

24.   uint32_t RESERVED0;

25.   __IO uint32_t CFGR2;

26. #endif /* STM32F10X_LD_VL || STM32F10X_MD_VL || STM32F10X_HD_VL */

27. } RCC_TypeDef;

复制代码

如何查看SystemInit函数

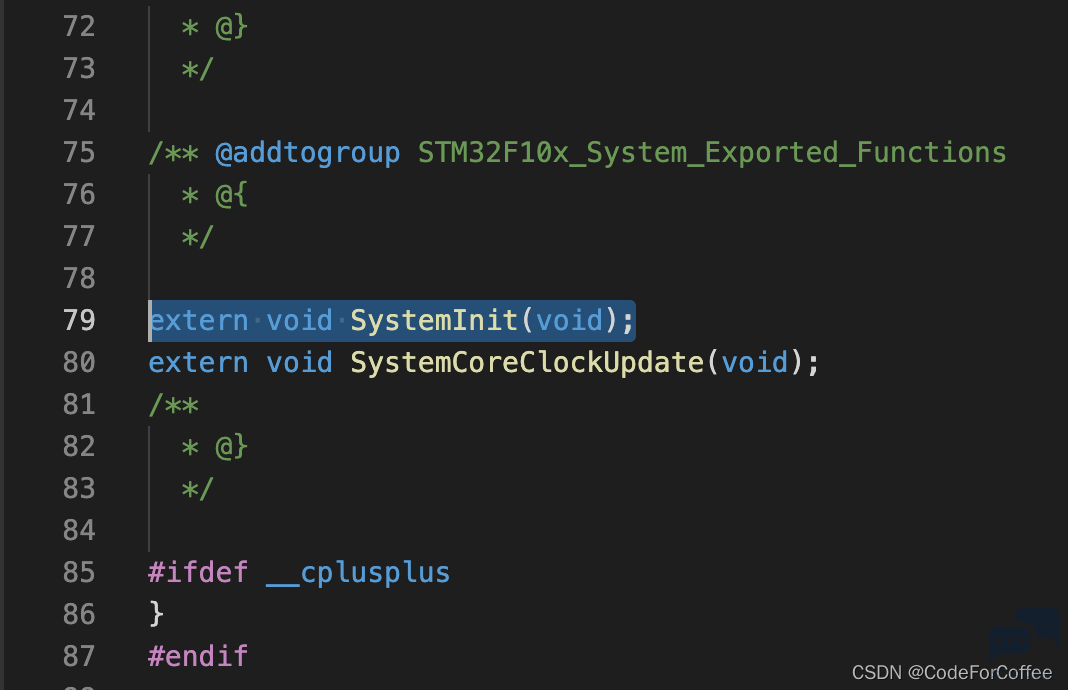

可以看到这里有SystemInit函数的声明



打开这个文件，可以看到SystemInit函数的定义

1.

2. /**

3.   * @brief  Setup the microcontroller system

4.   *         Initialize the Embedded Flash Interface, the PLL and update the

5.   *         SystemCoreClock variable.

6.   * @note   This function should be used only after reset.

7.   * @param  None

8.   * @retval None

9.   */

10. void SystemInit (void)

11. {

12.   /* Reset the RCC clock configuration to the default reset state(for debug purpose) */

13.   /* Set HSION bit */

14.   RCC->CR |= (uint32_t)0x00000001;

15.

16.   /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */

17. #ifndef STM32F10X_CL

18.   RCC->CFGR &= (uint32_t)0xF8FF0000;

19. #else

20.   RCC->CFGR &= (uint32_t)0xF0FF0000;

21. #endif /* STM32F10X_CL */

22.

23.   /* Reset HSEON, CSSON and PLLON bits */

24.   RCC->CR &= (uint32_t)0xFEF6FFFF;

25.

26.   /* Reset HSEBYP bit */

27.   RCC->CR &= (uint32_t)0xFFFBFFFF;

28.

29.   /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */

30.   RCC->CFGR &= (uint32_t)0xFF80FFFF;

31.

32. #ifdef STM32F10X_CL

33.   /* Reset PLL2ON and PLL3ON bits */

34.   RCC->CR &= (uint32_t)0xEBFFFFFF;

35.

36.   /* Disable all interrupts and clear pending bits  */

37.   RCC->CIR = 0x00FF0000;

38.

39.   /* Reset CFGR2 register */

40.   RCC->CFGR2 = 0x00000000;

41. #elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)

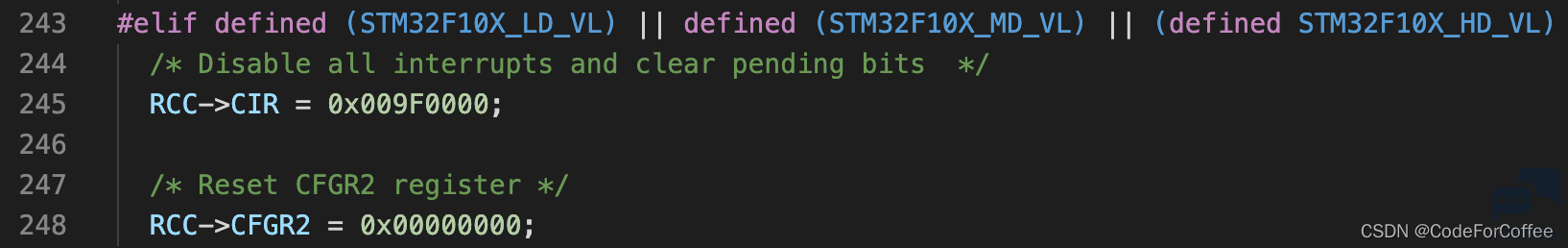

42.   /* Disable all interrupts and clear pending bits  */

43.   RCC->CIR = 0x009F0000;

44.

45.   /* Reset CFGR2 register */

46.   RCC->CFGR2 = 0x00000000;

47. #else

48.   /* Disable all interrupts and clear pending bits  */

49.   RCC->CIR = 0x009F0000;

50. #endif /* STM32F10X_CL */

51.

52. #if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)

53.   #ifdef DATA_IN_ExtSRAM

54.     SystemInit_ExtMemCtl();

55.   #endif /* DATA_IN_ExtSRAM */

56. #endif

57.

58.   /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */

59.   /* Configure the Flash Latency cycles and enable prefetch buffer */

60.   SetSysClock();

61.

62. #ifdef VECT_TAB_SRAM

63.   SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */

64. #else

65.   SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */

66. #endif

67. }

复制代码

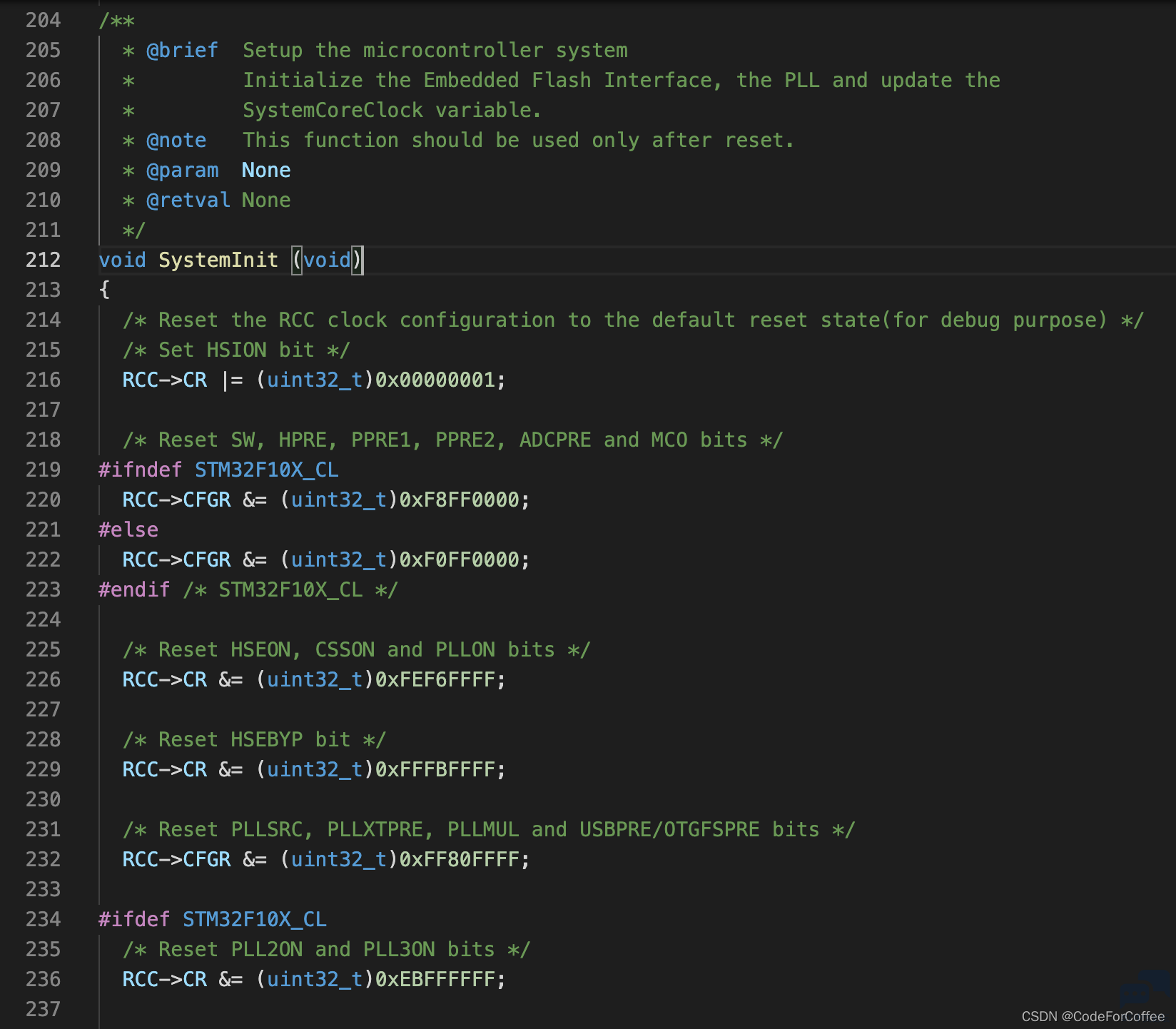

如下图所示



函数解析

1. /* Reset the RCC clock configuration to the default reset state(for debug purpose) */

2.   /* Set HSION bit */

3.   RCC->CR |= (uint32_t)0x00000001;

复制代码

首先把CR寄存器的最低位置1

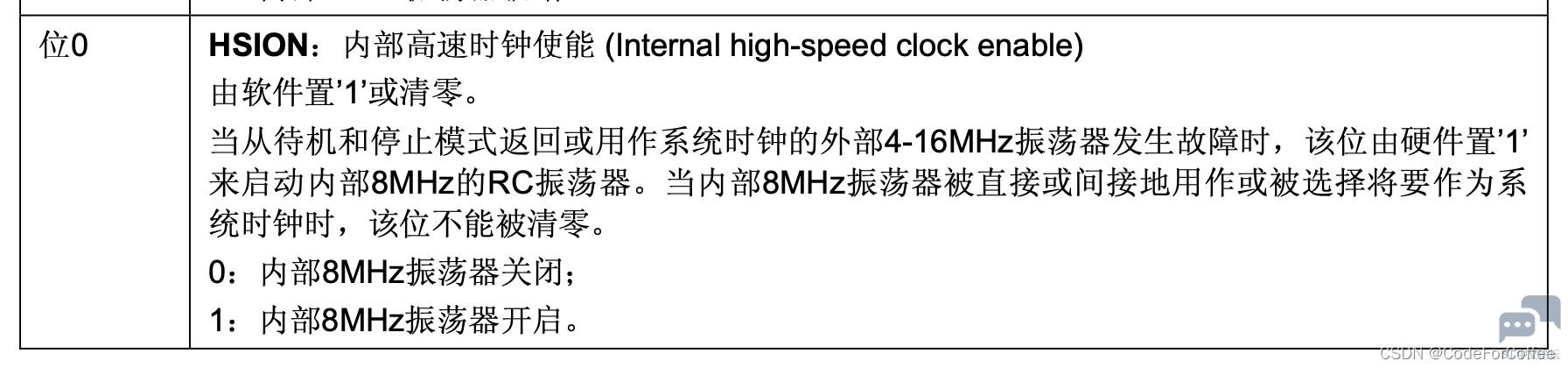

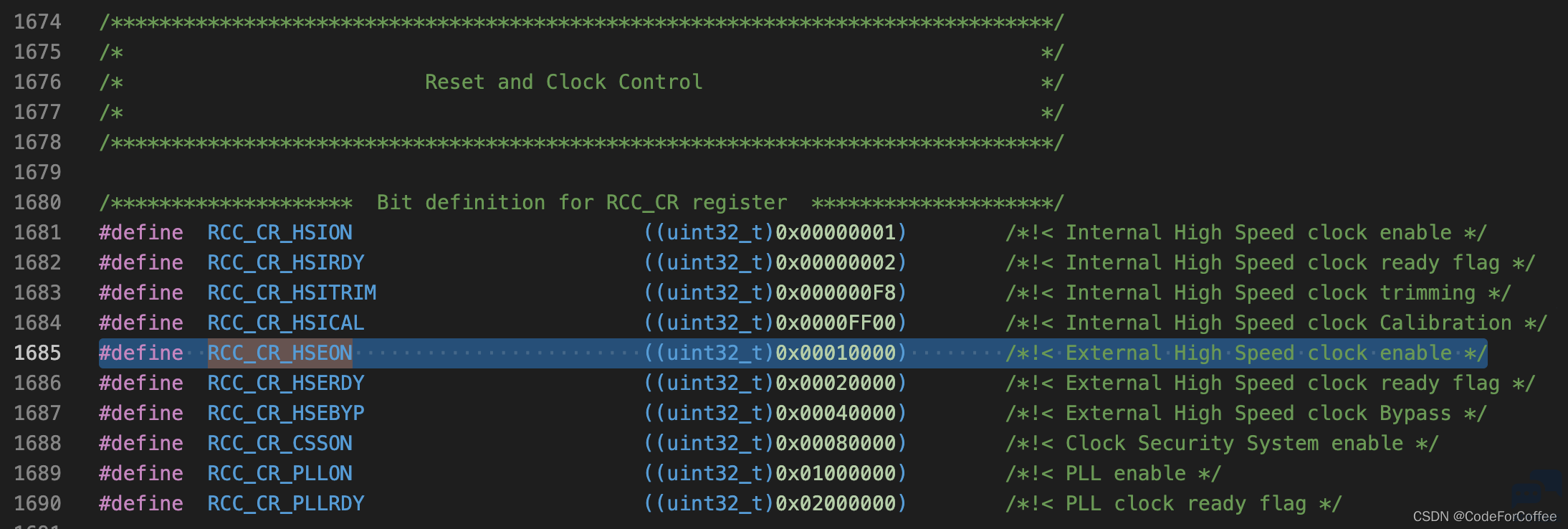

Set HSION Bit 相对于打开HSION，相对于把内部的8 MHz晶振打开



也就是这个

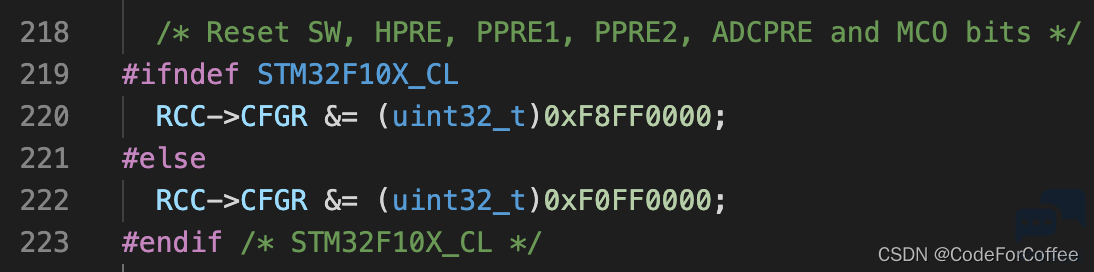

1. /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */

2. #ifndef STM32F10X_CL

3.   RCC->CFGR &= (uint32_t)0xF8FF0000;

4. #else

5.   RCC->CFGR &= (uint32_t)0xF0FF0000;

6. #endif /* STM32F10X_CL */

复制代码

以上代码主要是看你所用的芯片是大容量还是小容量，可以在魔术棒-C/C++里的宏处查看，例如，大容量为：

STM32F10X_HD

因此，这里相对于是根据所用的芯片容量选择RCC->CFGR寄存器的初始状态

1.   /* Reset HSEON, CSSON and PLLON bits */

2.   RCC->CR &= (uint32_t)0xFEF6FFFF;

复制代码

把HSEON，CSSON和PLLON对应的位清0

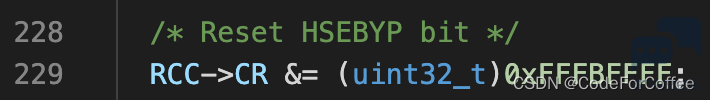

1.   /* Reset HSEBYP bit */

2.   RCC->CR &= (uint32_t)0xFFFBFFFF;

复制代码

把HSEBYP对应的位清0

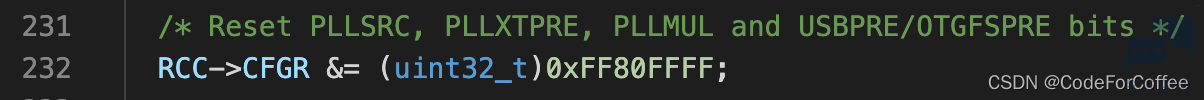

1.   /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */

2.   RCC->CFGR &= (uint32_t)0xFF80FFFF;

复制代码

类似

接下来是一个条件编译

1.

2. #ifdef STM32F10X_CL

3.   /* Reset PLL2ON and PLL3ON bits */

4.   RCC->CR &= (uint32_t)0xEBFFFFFF;

5.

6.   /* Disable all interrupts and clear pending bits  */

7.   RCC->CIR = 0x00FF0000;

8.

9.   /* Reset CFGR2 register */

10.   RCC->CFGR2 = 0x00000000;

11. #elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)

12.   /* Disable all interrupts and clear pending bits  */

13.   RCC->CIR = 0x009F0000;

14.

15.   /* Reset CFGR2 register */

16.   RCC->CFGR2 = 0x00000000;

17. #else

18.   /* Disable all interrupts and clear pending bits  */

19.   RCC->CIR = 0x009F0000;

20. #endif /* STM32F10X_CL */

复制代码

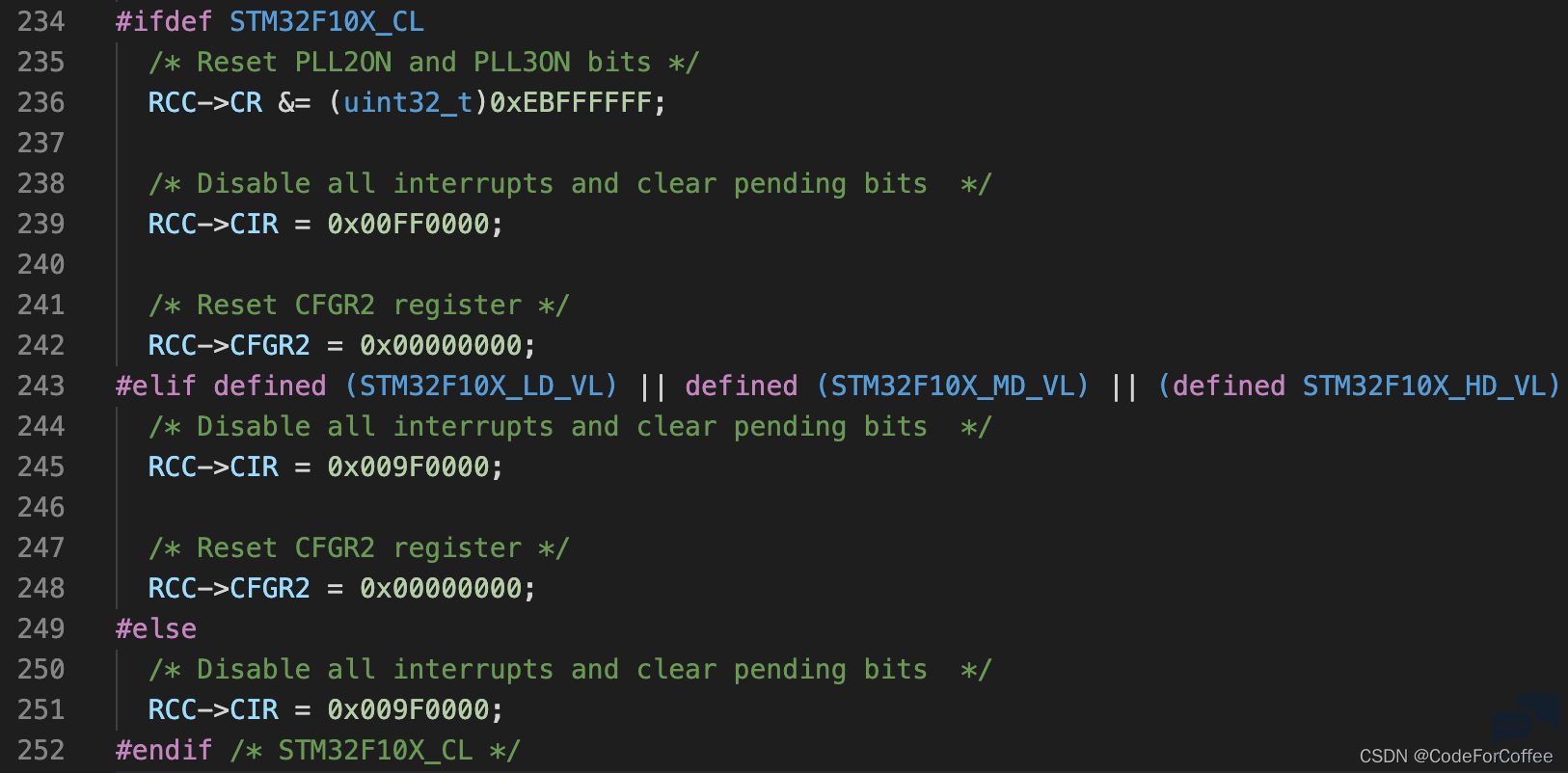

执行的是这一段：



也就是关闭所有的中断，并清除所有的标志位

接下来调用了一个非常重要的函数

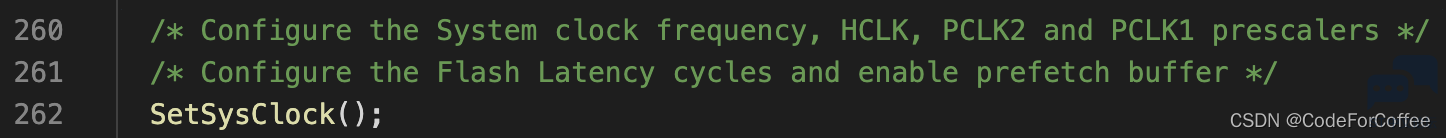

1.   /* Configure the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers */

2.   /* Configure the Flash Latency cycles and enable prefetch buffer */

3.   SetSysClock();

复制代码

看一下这个函数的实现：

1. /**

2.   * @brief  Configures the System clock frequency, HCLK, PCLK2 and PCLK1 prescalers.

3.   * @param  None

4.   * @retval None

5.   */

6. static void SetSysClock(void)

7. {

8. #ifdef SYSCLK_FREQ_HSE

9.   SetSysClockToHSE();

10. #elif defined SYSCLK_FREQ_24MHz

11.   SetSysClockTo24();

12. #elif defined SYSCLK_FREQ_36MHz

13.   SetSysClockTo36();

14. #elif defined SYSCLK_FREQ_48MHz

15.   SetSysClockTo48();

16. #elif defined SYSCLK_FREQ_56MHz

17.   SetSysClockTo56();

18. #elif defined SYSCLK_FREQ_72MHz

19.   SetSysClockTo72();

20. #endif

复制代码

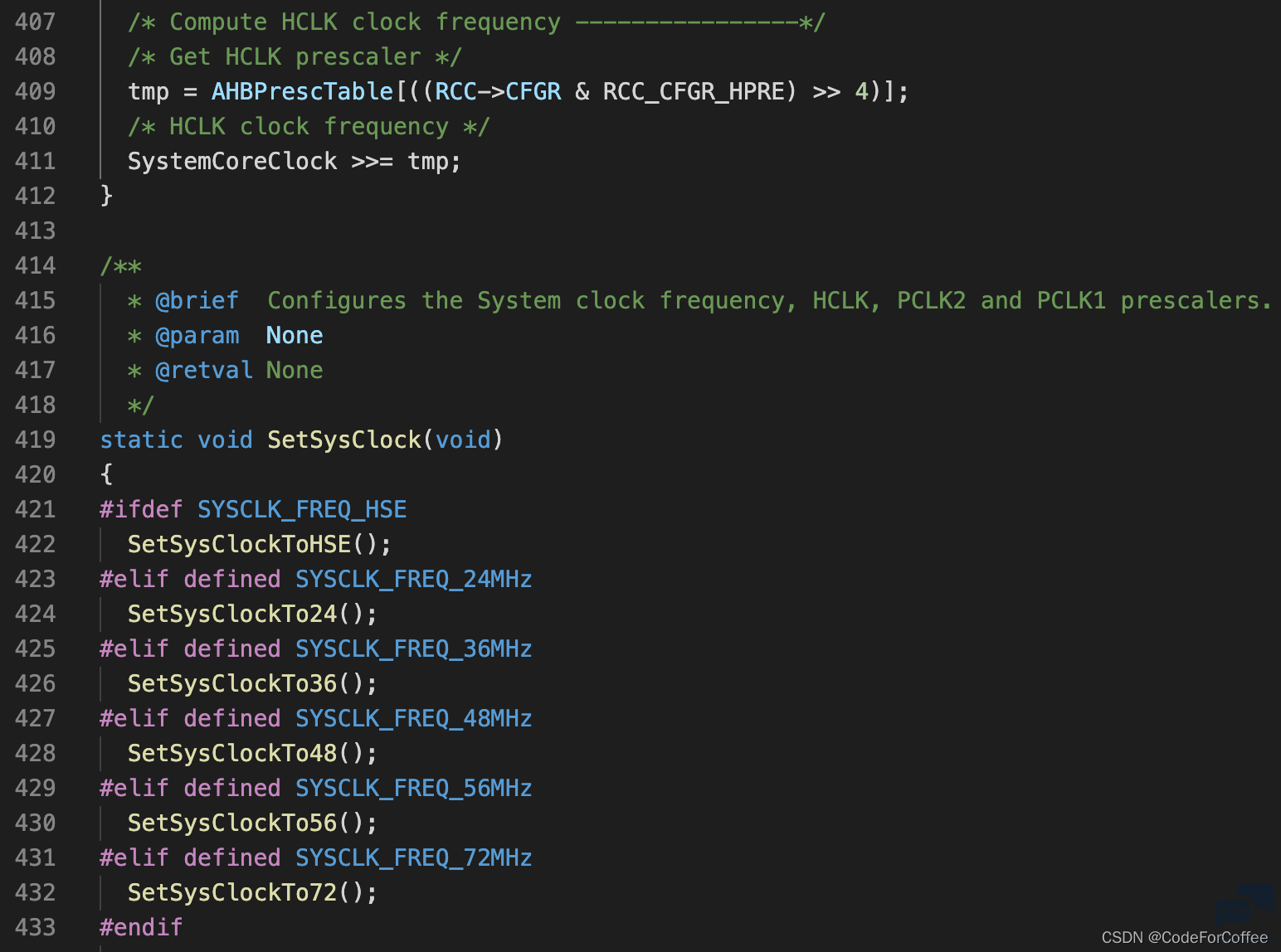

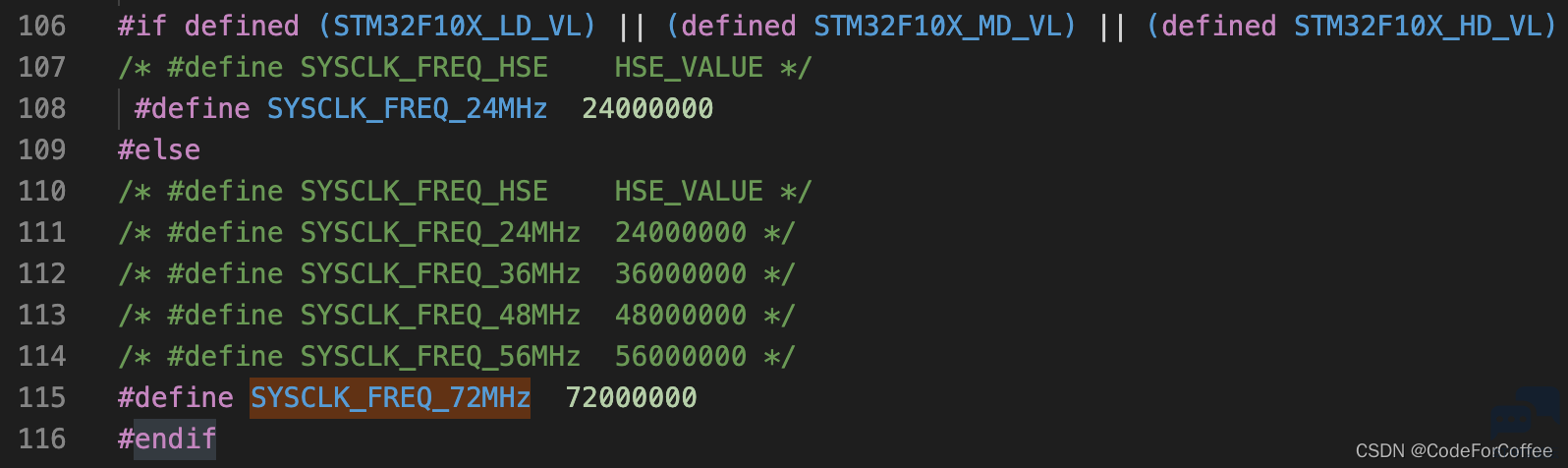

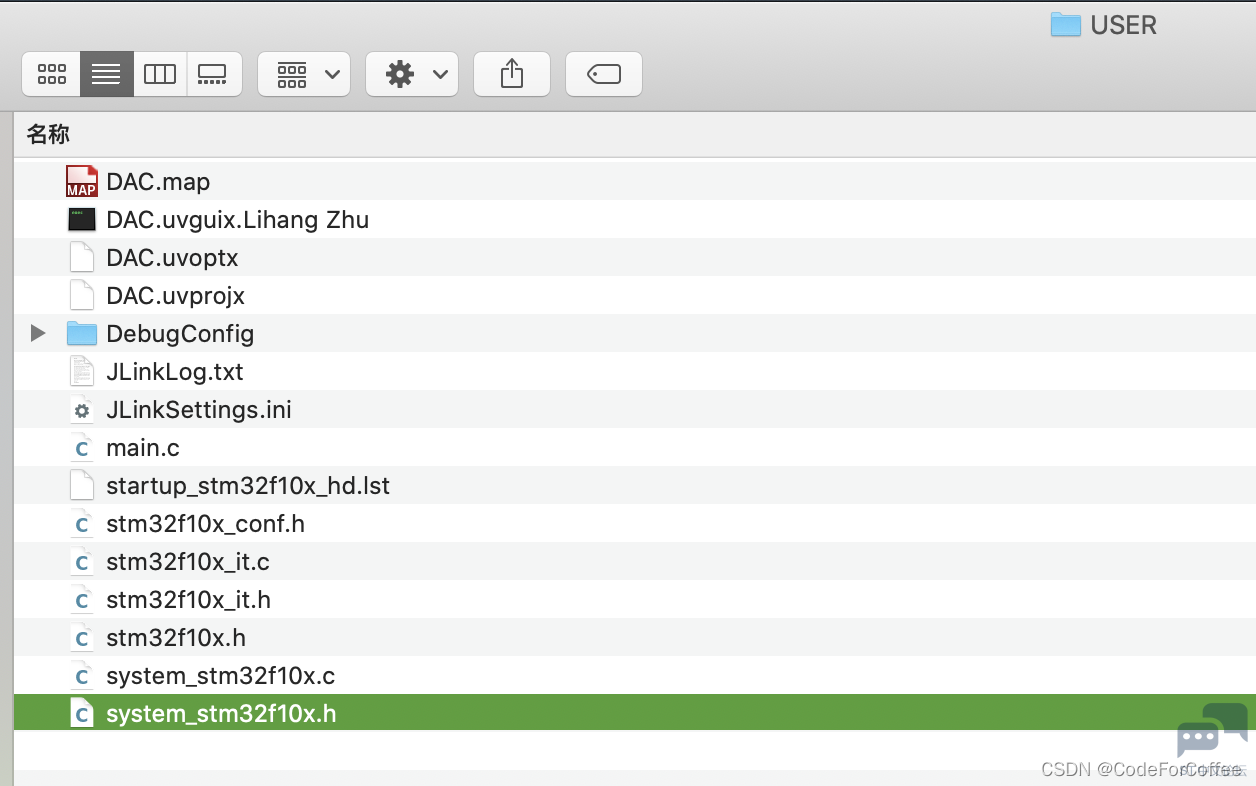

这个函数主要是看看这些标志符有没有被定义，这个定义我们是设置在下面这个文件中，我们进去看一下：

system_stm32f10x.c

1. #if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)

2. /* #define SYSCLK_FREQ_HSE    HSE_VALUE */

3. #define SYSCLK_FREQ_24MHz  24000000

4. #else

5. /* #define SYSCLK_FREQ_HSE    HSE_VALUE */

6. /* #define SYSCLK_FREQ_24MHz  24000000 */

7. /* #define SYSCLK_FREQ_36MHz  36000000 */

8. /* #define SYSCLK_FREQ_48MHz  48000000 */

9. /* #define SYSCLK_FREQ_56MHz  56000000 */

10. #define SYSCLK_FREQ_72MHz  72000000

11. #endif

复制代码

SetSysClock函数通过判断宏定义标志符来判断要调用哪个函数

例如，我们在宏定义中定义了SYSCLK_FREQ_72MHz，那么SetSysClock函数就会调用SetSysClockTo72函数


SetSysClockTo72函数的实现

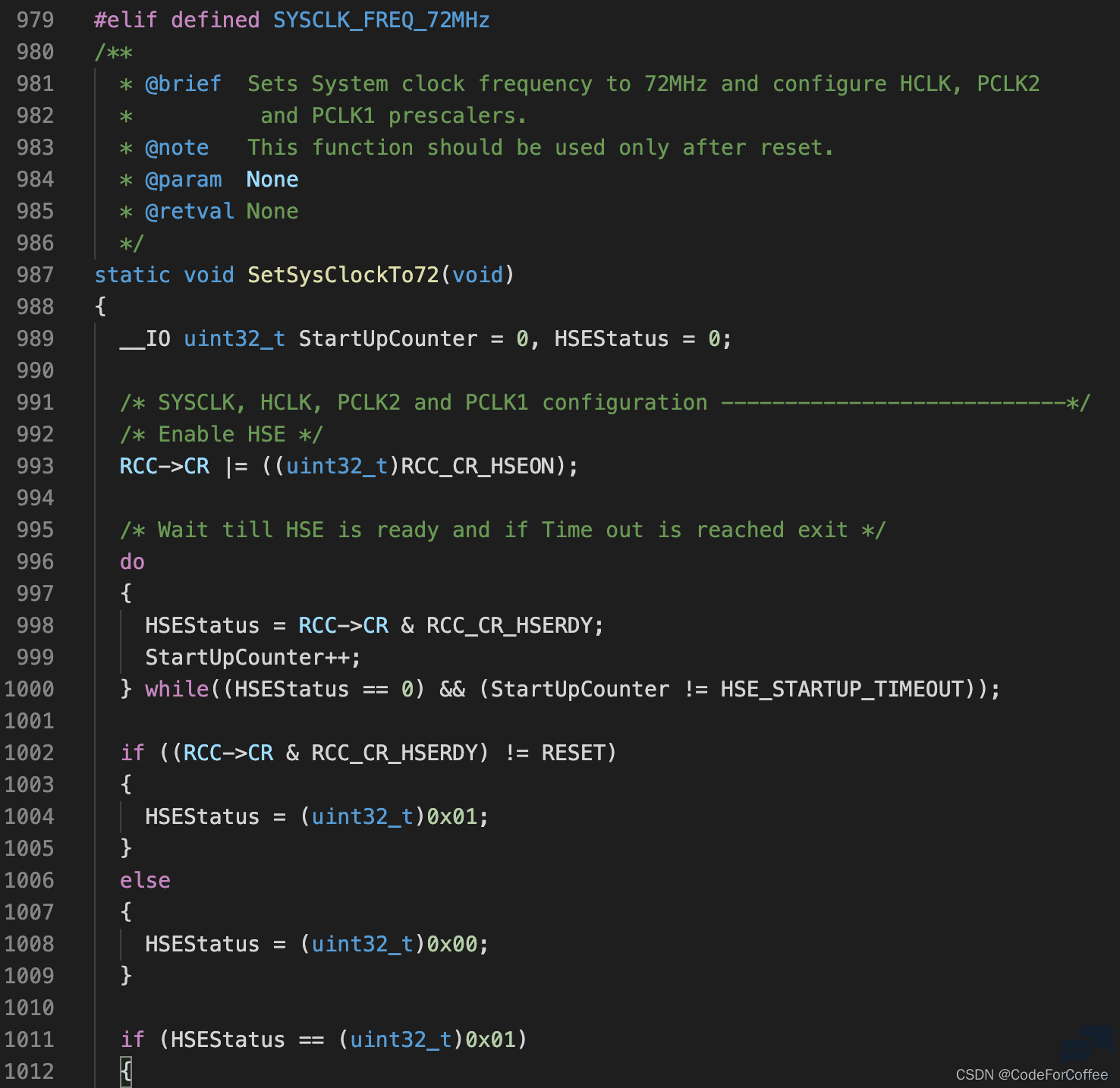

1. /**

2.   * @brief  Sets System clock frequency to 72MHz and configure HCLK, PCLK2

3.   *          and PCLK1 prescalers.

4.   * @note   This function should be used only after reset.

5.   * @param  None

6.   * @retval None

7.   */

8. static void SetSysClockTo72(void)

9. {

10.   __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

11.

12.   /* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/

13.   /* Enable HSE */

14.   RCC->CR |= ((uint32_t)RCC_CR_HSEON);

15.

16.   /* Wait till HSE is ready and if Time out is reached exit */

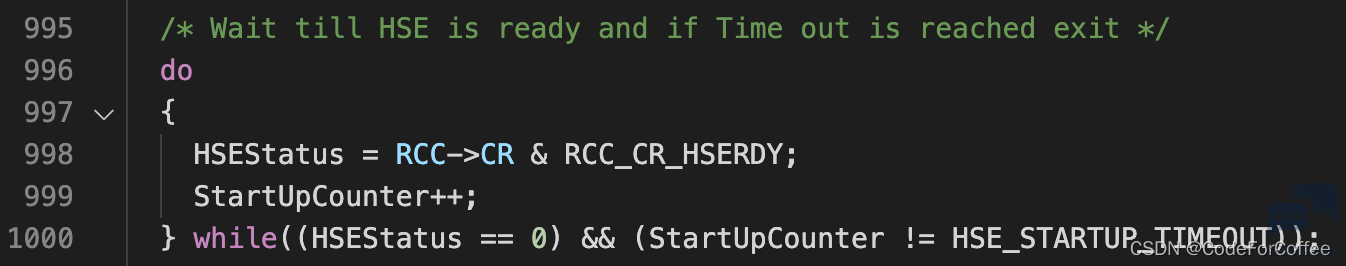

17.   do

18.   {

19.     HSEStatus = RCC->CR & RCC_CR_HSERDY;

20.     StartUpCounter++;

21.   } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

22.

23.   if ((RCC->CR & RCC_CR_HSERDY) != RESET)

24.   {

25.     HSEStatus = (uint32_t)0x01;

26.   }

27.   else

28.   {

29.     HSEStatus = (uint32_t)0x00;

30.   }

31.

32.   if (HSEStatus == (uint32_t)0x01)

33.   {

34.     /* Enable Prefetch Buffer */

35.     FLASH->ACR |= FLASH_ACR_PRFTBE;

36.

37.     /* Flash 2 wait state */

38.     FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);

39.     FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;

40.

41.

42.     /* HCLK = SYSCLK */

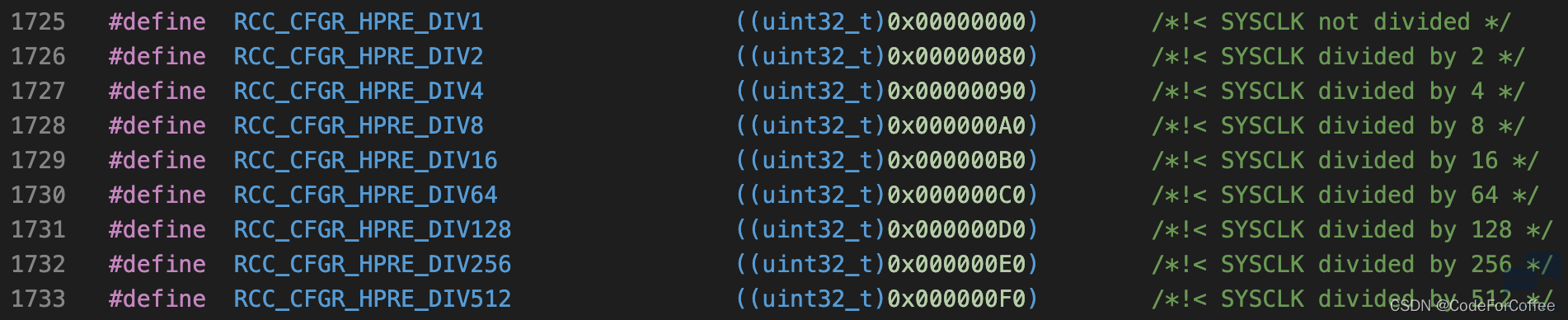

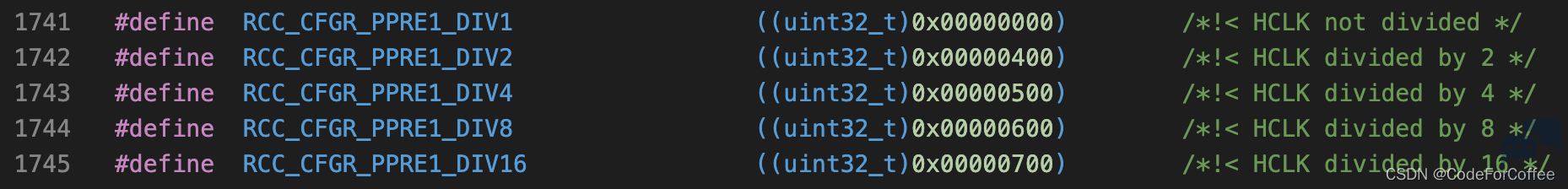

43.     RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

44.

45.     /* PCLK2 = HCLK */

46.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

47.

48.     /* PCLK1 = HCLK */

49.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

50.

51. #ifdef STM32F10X_CL

52.     /* Configure PLLs ------------------------------------------------------*/

53.     /* PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */

54.     /* PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */

55.

56.     RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |

57.                               RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);

58.     RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |

59.                              RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);

60.

61.     /* Enable PLL2 */

62.     RCC->CR |= RCC_CR_PLL2ON;

63.     /* Wait till PLL2 is ready */

64.     while((RCC->CR & RCC_CR_PLL2RDY) == 0)

65.     {

66.     }

67.

68.

69.     /* PLL configuration: PLLCLK = PREDIV1 * 9 = 72 MHz */

70.     RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);

71.     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |

72.                             RCC_CFGR_PLLMULL9);

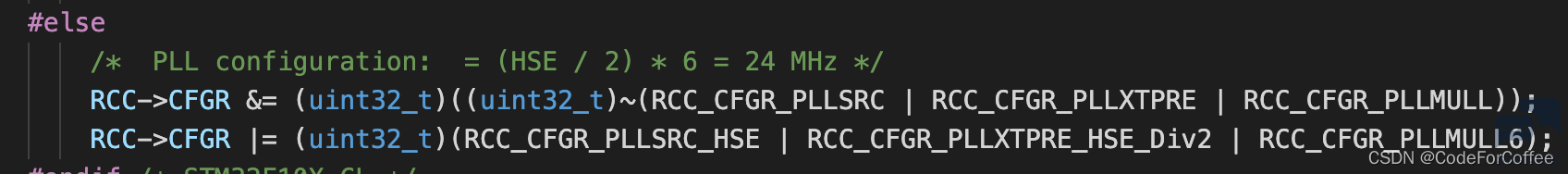

73. #else

74.     /*  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */

75.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |

76.                                         RCC_CFGR_PLLMULL));

77.     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

78. #endif /* STM32F10X_CL */

79.

80.     /* Enable PLL */

81.     RCC->CR |= RCC_CR_PLLON;

82.

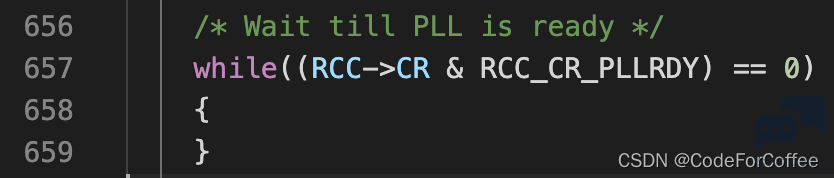

83.     /* Wait till PLL is ready */

84.     while((RCC->CR & RCC_CR_PLLRDY) == 0)

85.     {

86.     }

87.

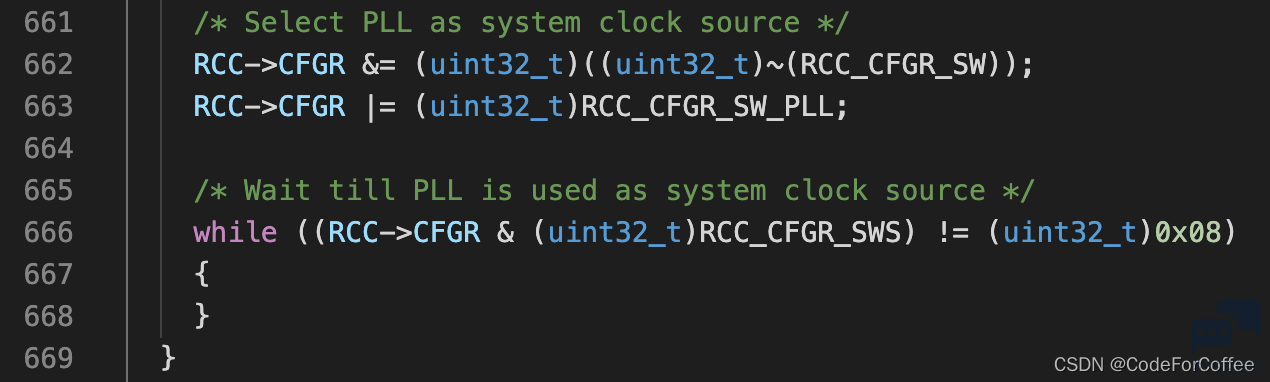

88.     /* Select PLL as system clock source */

89.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

90.     RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

91.

92.     /* Wait till PLL is used as system clock source */

93.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)

94.     {

95.     }

96.   }

97.   else

98.   { /* If HSE fails to start-up, the application will have wrong clock

99.          configuration. User can add here some code to deal with this error */

100.   }

101. }

复制代码

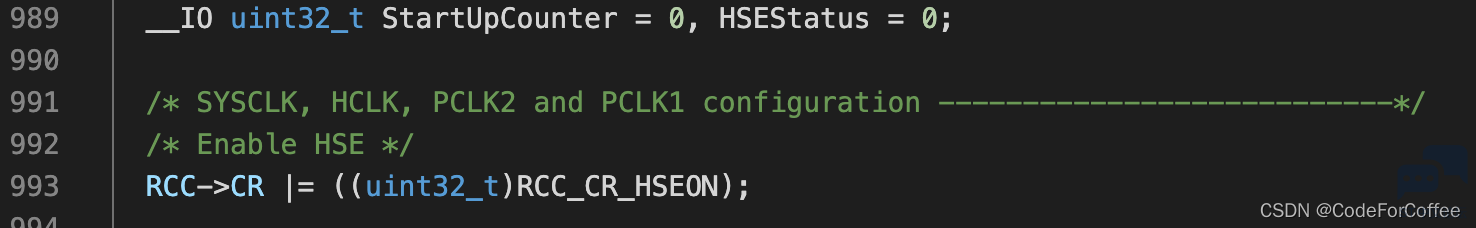

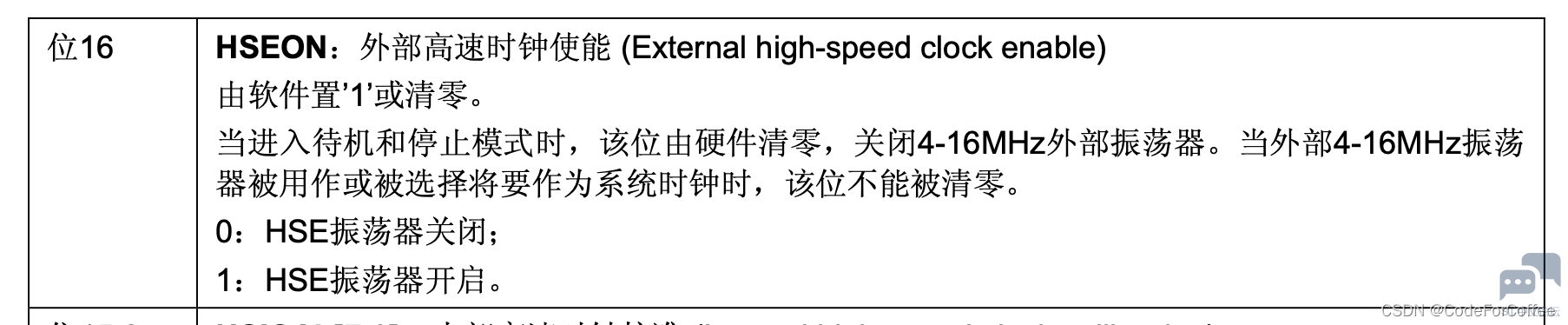

首先，通过配置CR寄存器打开HSE，即外部高速时钟使能

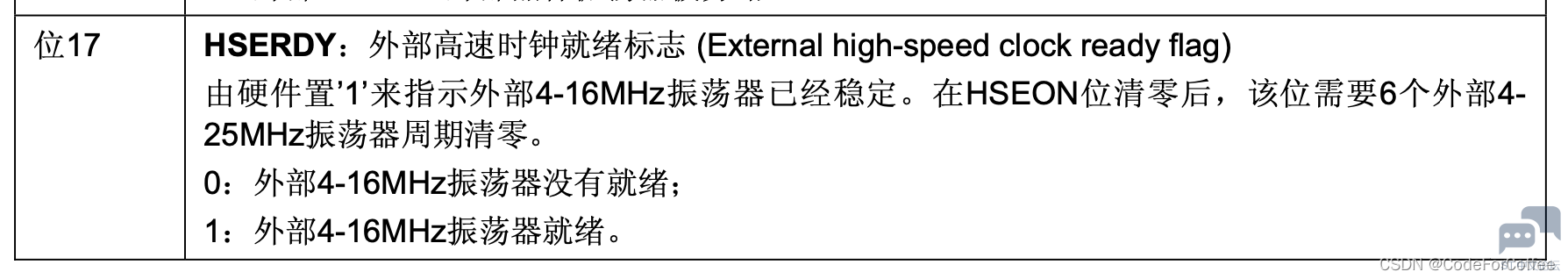

接下来等待HSE的稳定，方法是查看CR寄存器的HSERDY位





若就绪，则HSEStatus = 1
接下来，当HSEStatus = 1时执行如下操作

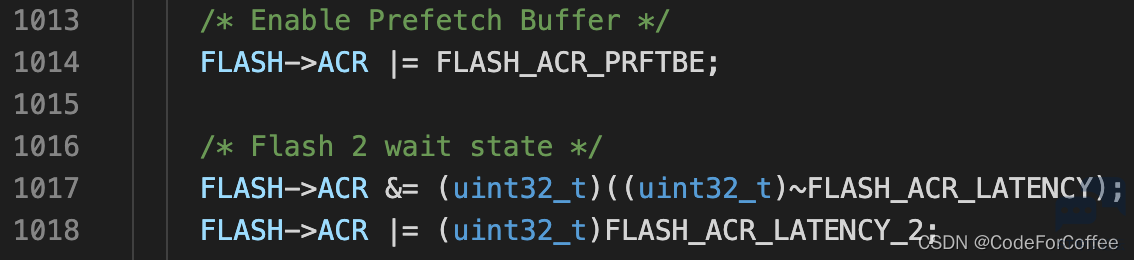

1.   if (HSEStatus == (uint32_t)0x01)

2.   {

3.     /* Enable Prefetch Buffer */

4.     FLASH->ACR |= FLASH_ACR_PRFTBE;

5.

6.     /* Flash 2 wait state */

7.     FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);

8.     FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_2;

9.

10.

11.     /* HCLK = SYSCLK */

12.     RCC->CFGR |= (uint32_t)RCC_CFGR_HPRE_DIV1;

13.

14.     /* PCLK2 = HCLK */

15.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

16.

17.     /* PCLK1 = HCLK */

18.     RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV2;

19.

20. #ifdef STM32F10X_CL

21.     /* Configure PLLs ------------------------------------------------------*/

22.     /* PLL2 configuration: PLL2CLK = (HSE / 5) * 8 = 40 MHz */

23.     /* PREDIV1 configuration: PREDIV1CLK = PLL2 / 5 = 8 MHz */

24.

25.     RCC->CFGR2 &= (uint32_t)~(RCC_CFGR2_PREDIV2 | RCC_CFGR2_PLL2MUL |

26.                               RCC_CFGR2_PREDIV1 | RCC_CFGR2_PREDIV1SRC);

27.     RCC->CFGR2 |= (uint32_t)(RCC_CFGR2_PREDIV2_DIV5 | RCC_CFGR2_PLL2MUL8 |

28.                              RCC_CFGR2_PREDIV1SRC_PLL2 | RCC_CFGR2_PREDIV1_DIV5);

29.

30.     /* Enable PLL2 */

31.     RCC->CR |= RCC_CR_PLL2ON;

32.     /* Wait till PLL2 is ready */

33.     while((RCC->CR & RCC_CR_PLL2RDY) == 0)

34.     {

35.     }

36.

37.

38.     /* PLL configuration: PLLCLK = PREDIV1 * 9 = 72 MHz */

39.     RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);

40.     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLXTPRE_PREDIV1 | RCC_CFGR_PLLSRC_PREDIV1 |

41.                             RCC_CFGR_PLLMULL9);

42. #else

43.     /*  PLL configuration: PLLCLK = HSE * 9 = 72 MHz */

44.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE |

45.                                         RCC_CFGR_PLLMULL));

46.     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_HSE | RCC_CFGR_PLLMULL9);

47. #endif /* STM32F10X_CL */

48.

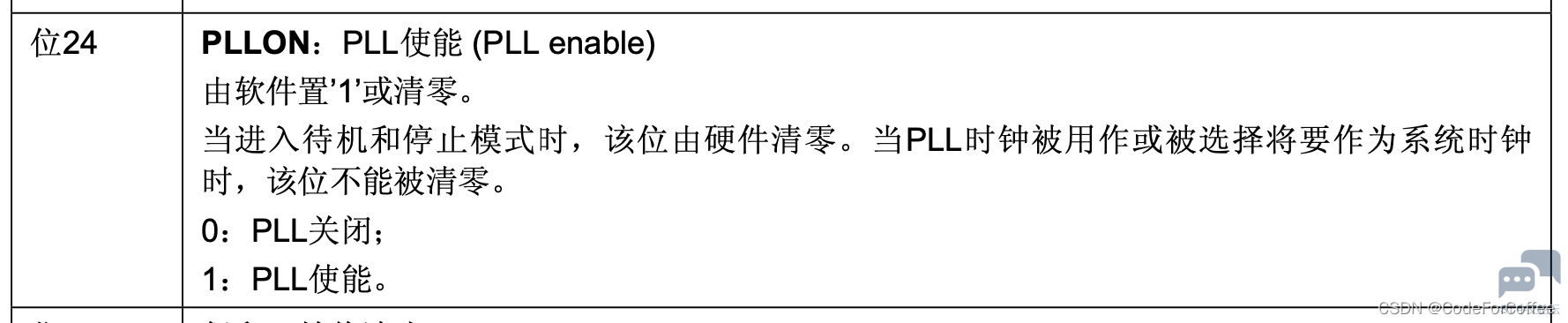

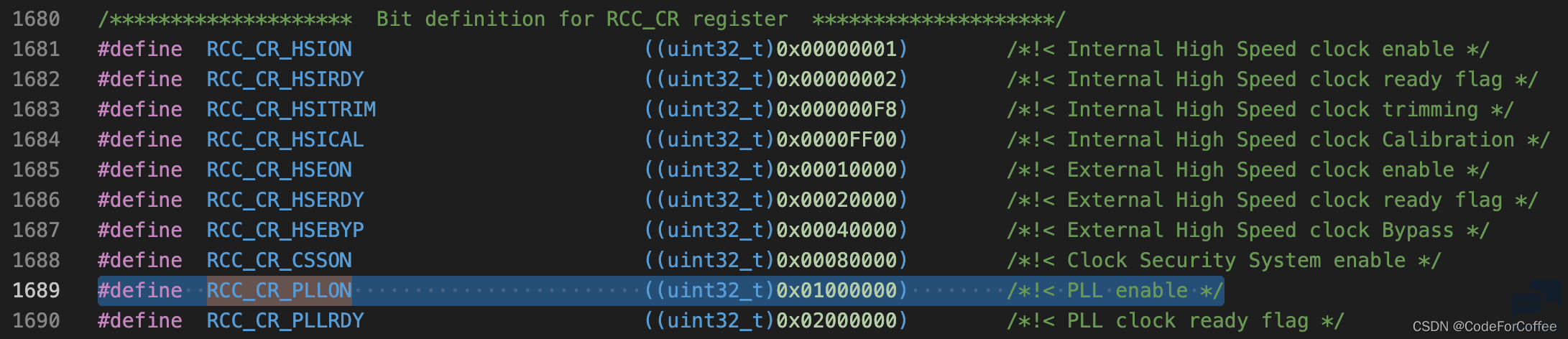

49.     /* Enable PLL */

50.     RCC->CR |= RCC_CR_PLLON;

51.

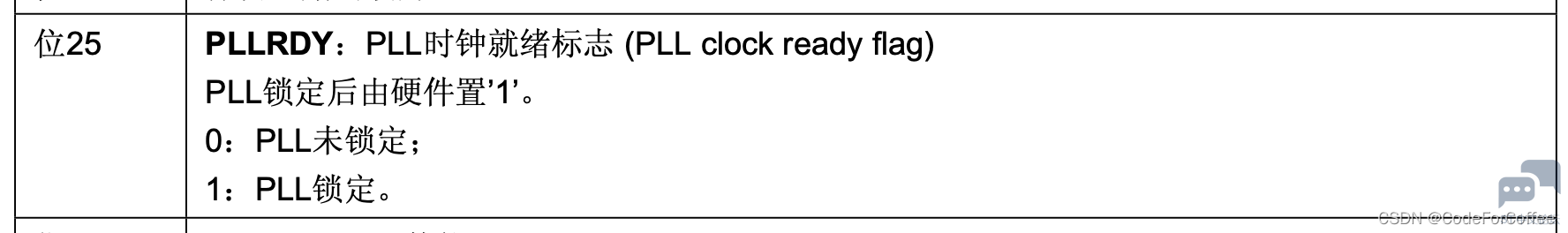

52.     /* Wait till PLL is ready */

53.     while((RCC->CR & RCC_CR_PLLRDY) == 0)

54.     {

55.     }

56.

57.     /* Select PLL as system clock source */

58.     RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

59.     RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

60.

61.     /* Wait till PLL is used as system clock source */

62.     while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08)

63.     {

64.     }

65.   }

66.   else

67.   { /* If HSE fails to start-up, the application will have wrong clock

68.          configuration. User can add here some code to deal with this error */

69.   }

复制代码

由CPU的速度是远远快于FLASH的速度的，因此需要对FLASH控制器进行配置

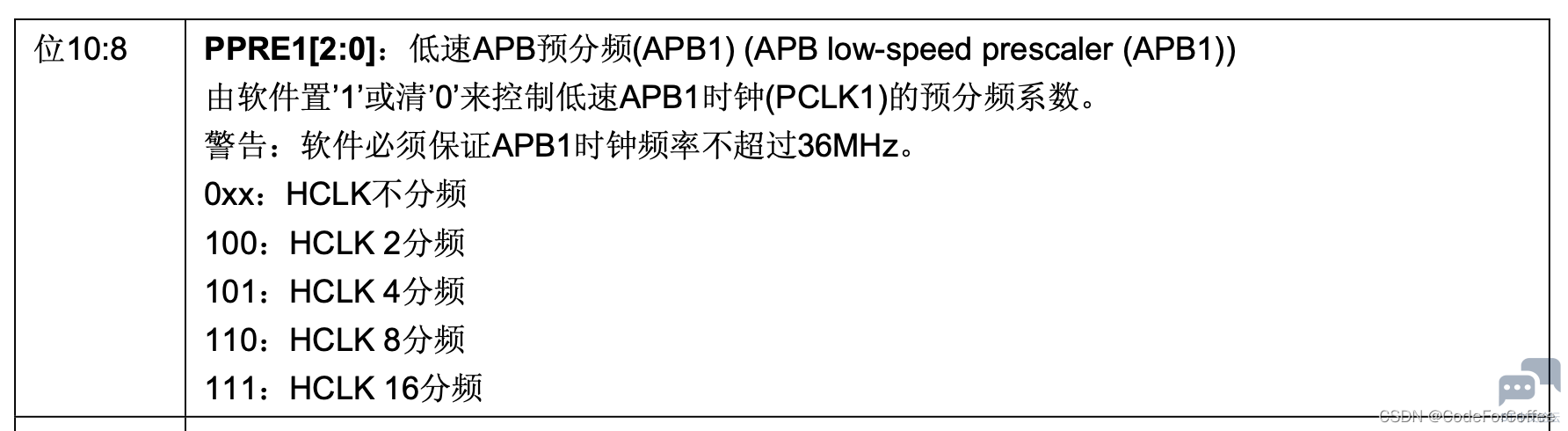

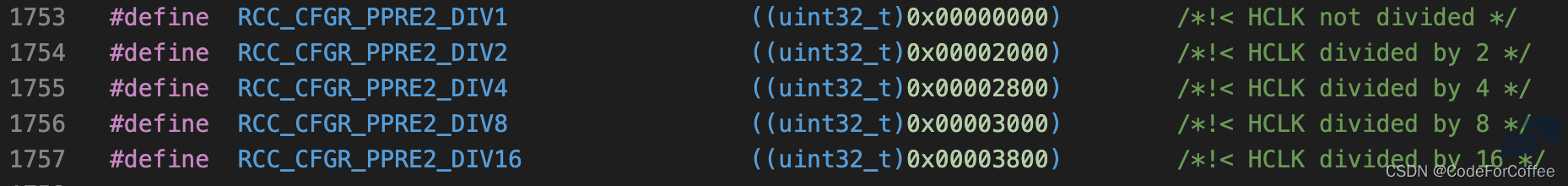

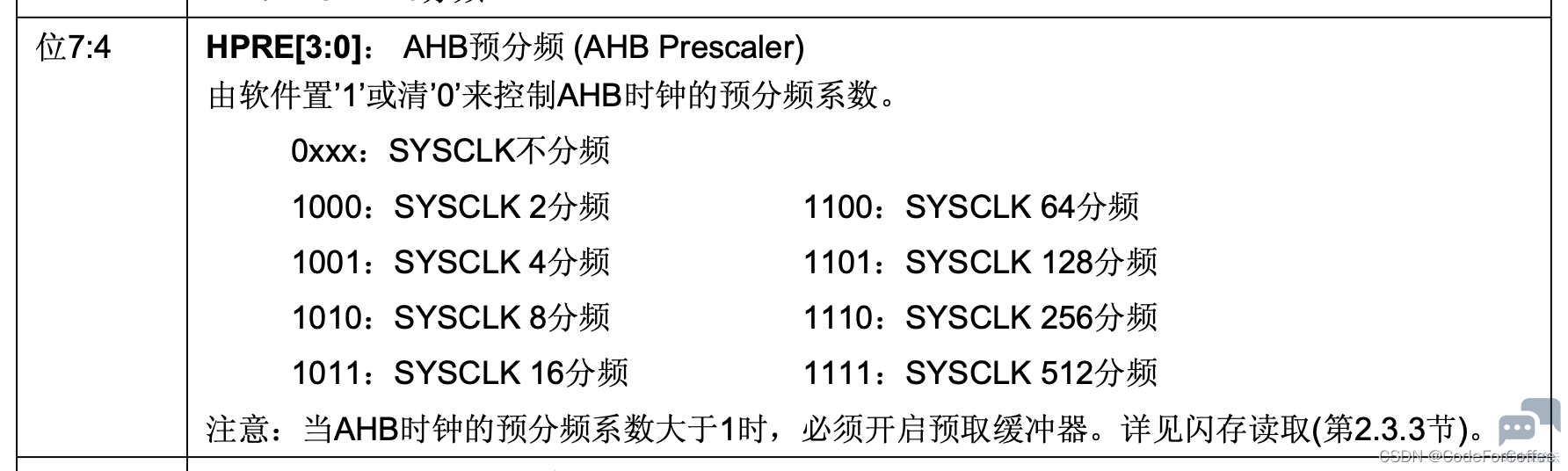

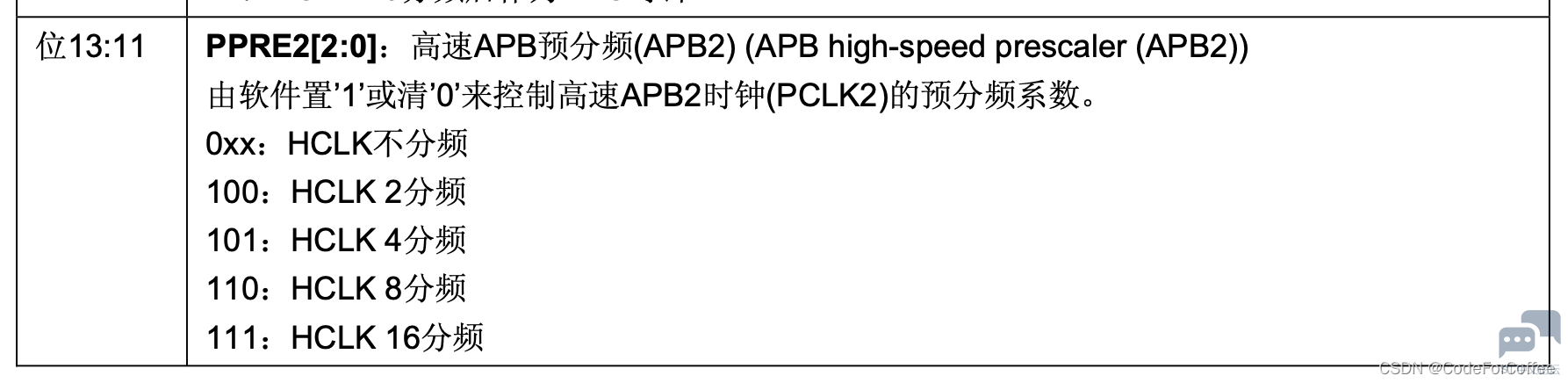

通过CFGR寄存器设置AHB Prescale 设为1，泽恩HCLK就等于SYSCLK
















本质上是将APB2的Prescale设置为1









经过以上配置：
HCLK = SYSCLK
PCLK2  = SYSCLK
PCLK1 = SYSCLK

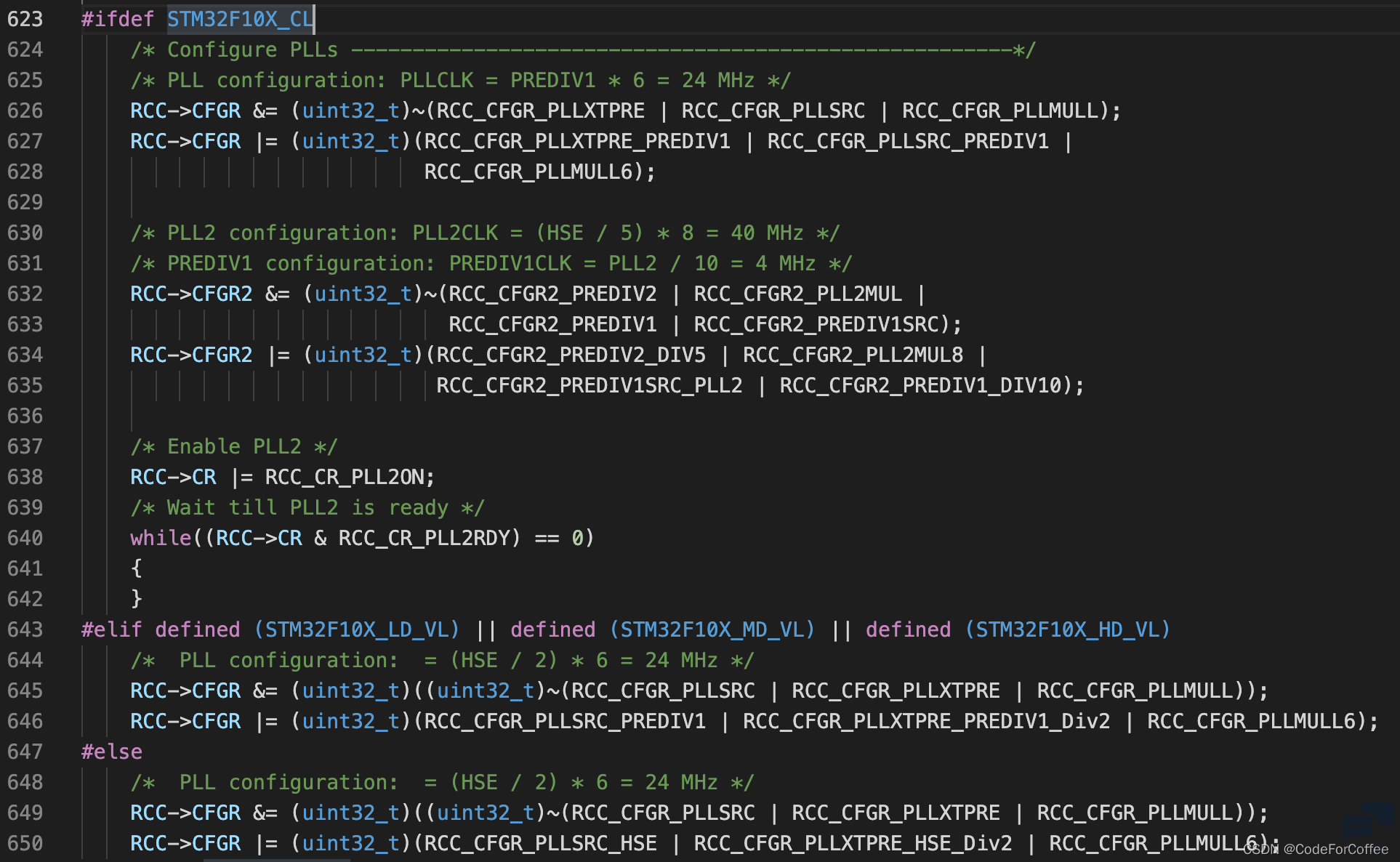

此处条件编译

执行的是这段

1. CC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLXTPRE | RCC_CFGR_PLLMULL));

2.     RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLSRC_PREDIV1 | RCC_CFGR_PLLXTPRE_PREDIV1_Div2 | RCC_CFGR_PLLMULL6);

复制代码

将HSE作为时钟源，倍频系数为9，即将HSE直接作为时钟源，倍频9后的PLLCLK作为系统时钟,后面的预分频都是72 MHz









等待PLL就绪





PLL作为系统时钟，并等待其稳定



调用SystemInit函数的地方

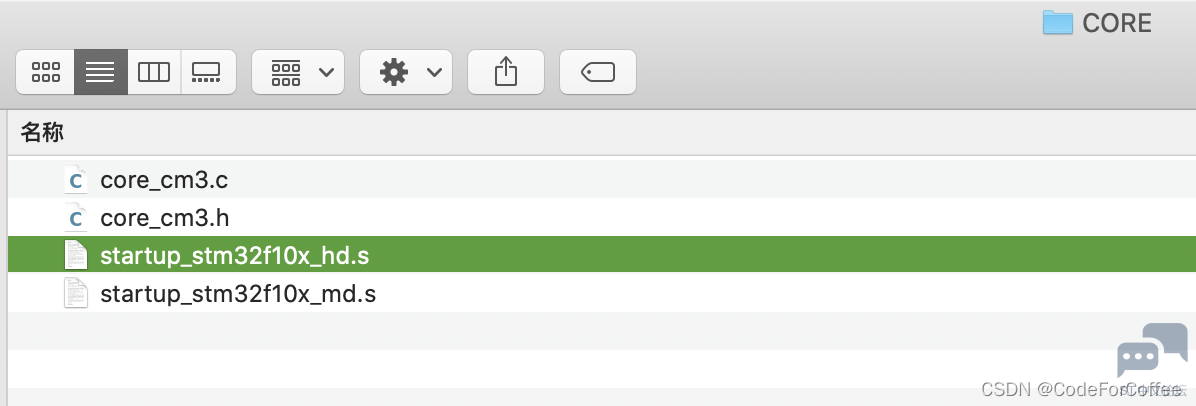

startup_stm32f10x_hd.s

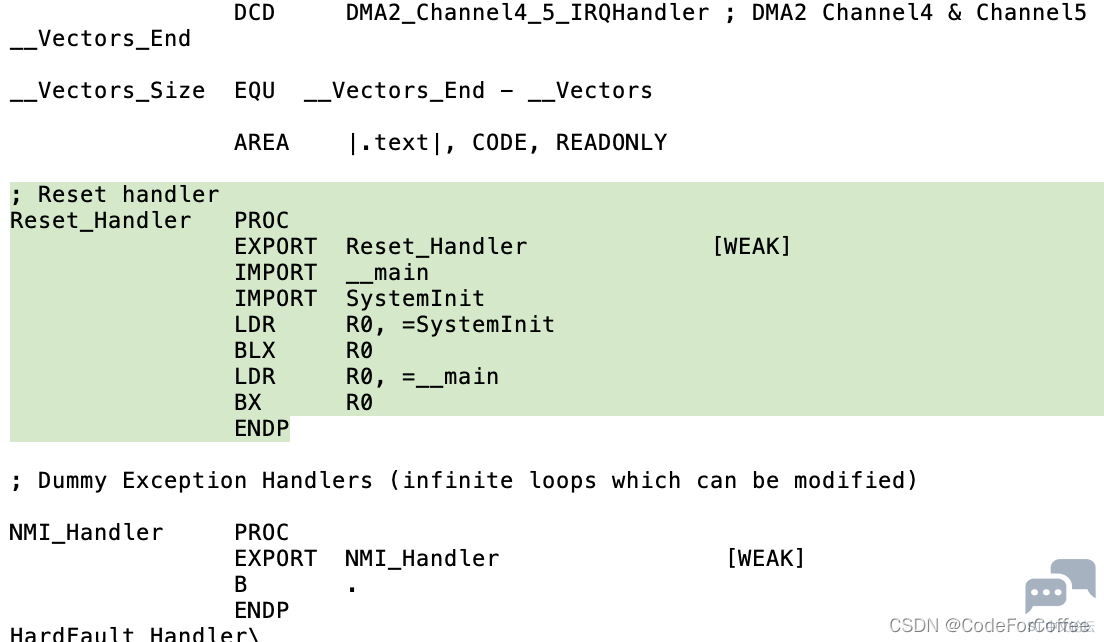

这里定义先执行SystemInit函数，再执行main函数



————————————————
版权声明：CodeForCoffee
