项目简介
        利用CubMX生成基于32单片机的HAl库工程，然后编写程序在Proteus上仿真验证，首先是对LCD1602的学习。

硬件模块
        STM32F103R4
       LCD1602
        74HC373缓存驱动芯片

软件工具
        CubMX
        Proteus
        Keil

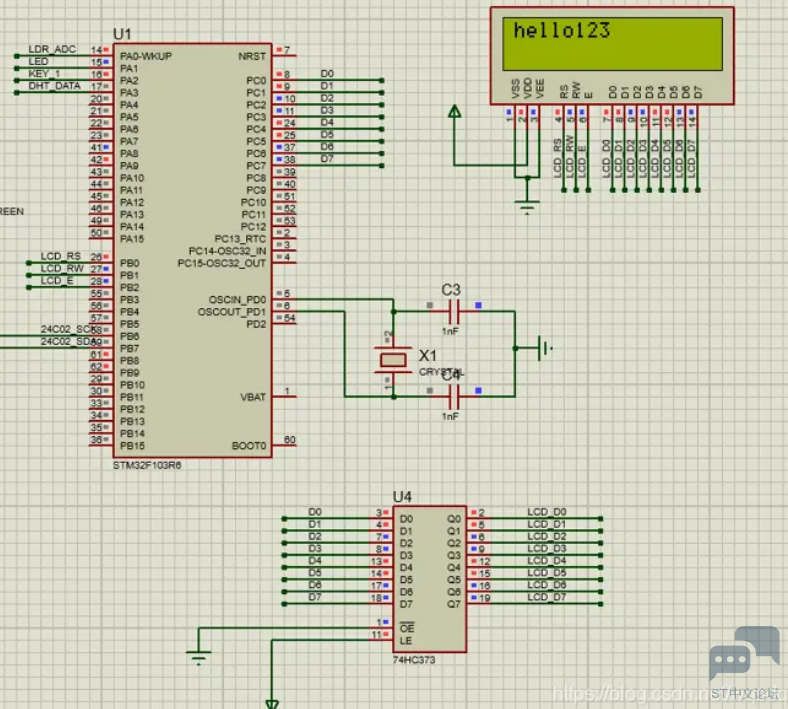

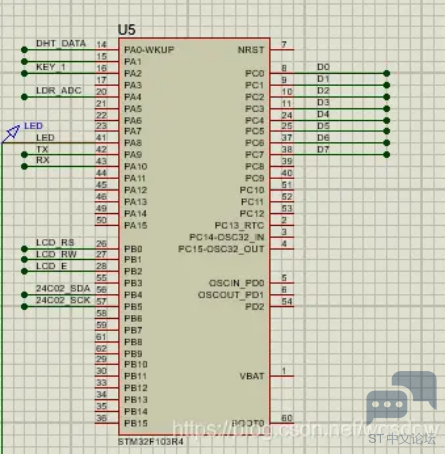

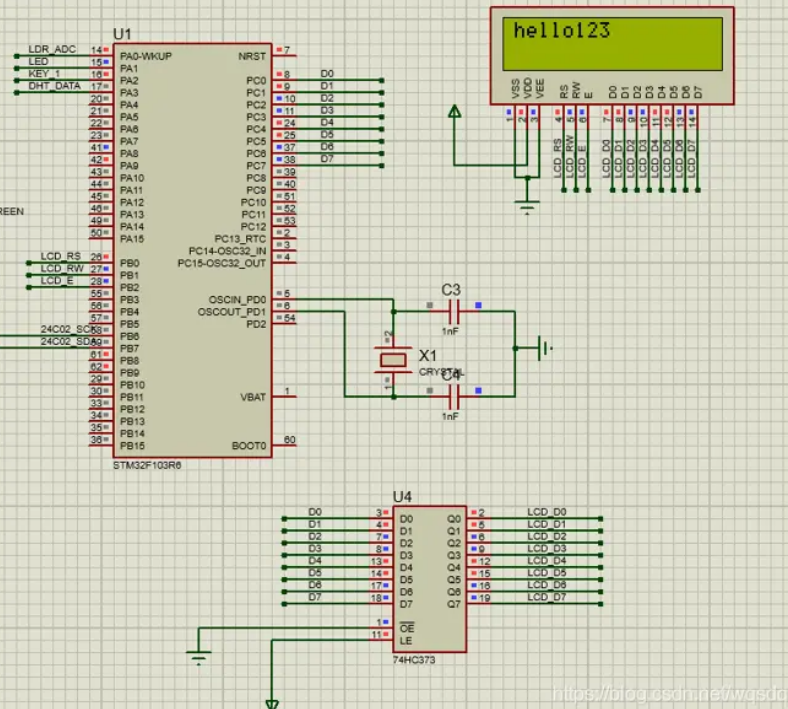

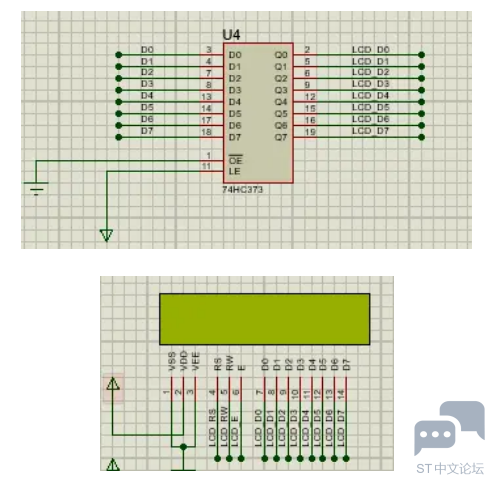

电路连接图





工作流程

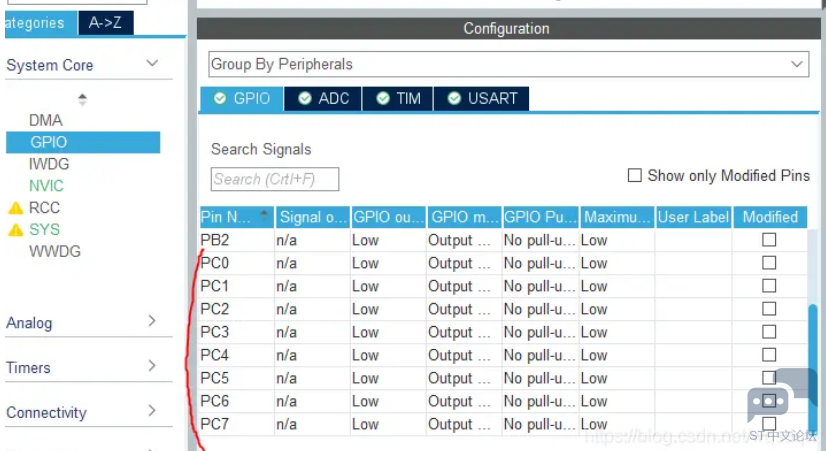

        首先创建好一个CubaMX工程，设置好PC0--PC7为LCD1602的8个数据位

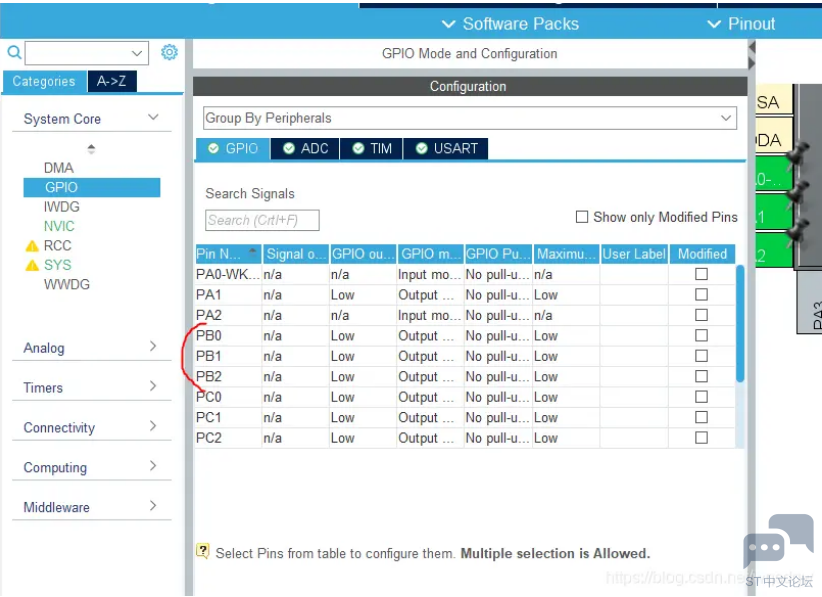

PB0--PB2分别为LCD1602的片选位，读写位和使能位

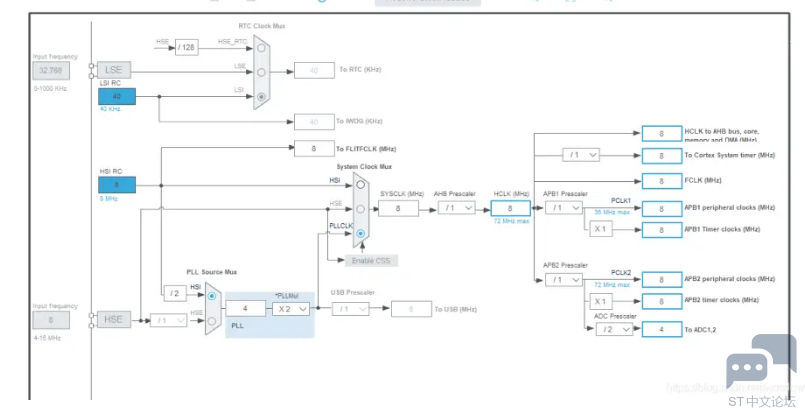

        然后设置时钟，仿真的话最好还是用内部时钟，因为后面如果需要串口通信，外部时钟可能会出现一些错误



        其余根据自己习惯即可

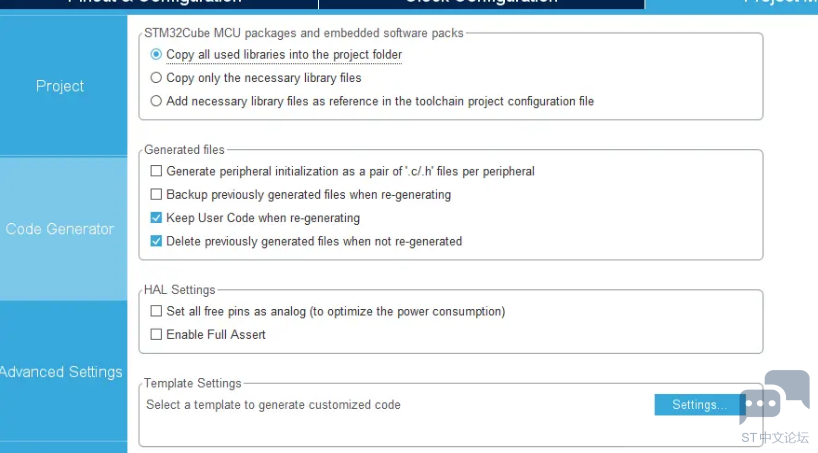

        然后进入生成的KEIL工程，编写好相应程序即可，主要程序代码在后面给出。

        最后进入Proteus验证。




作者：jxjajl
