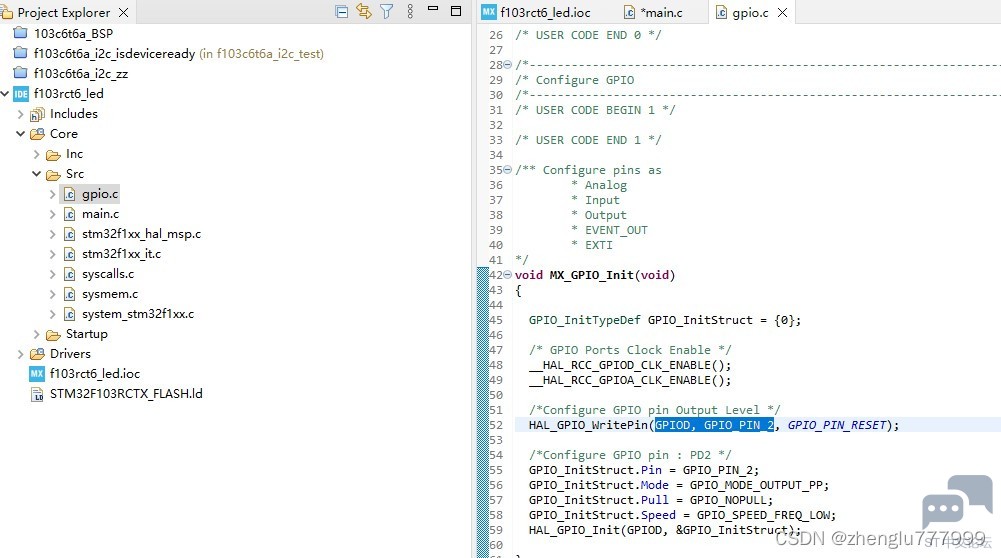

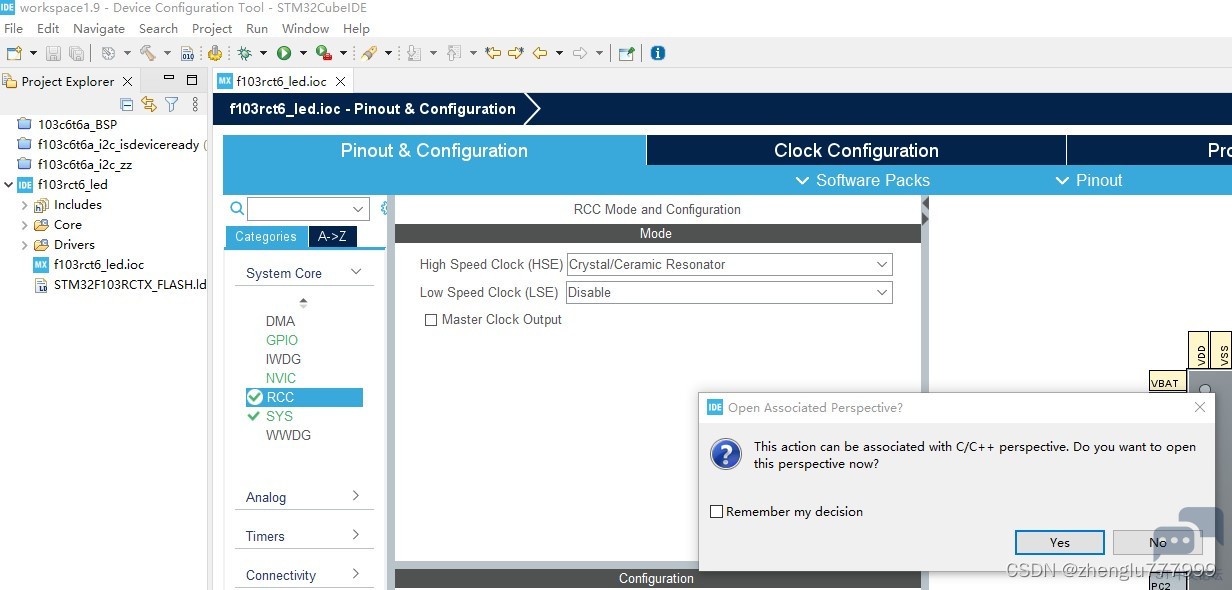

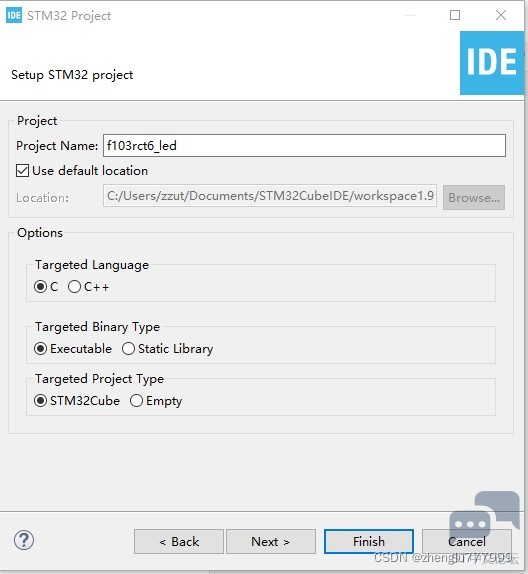

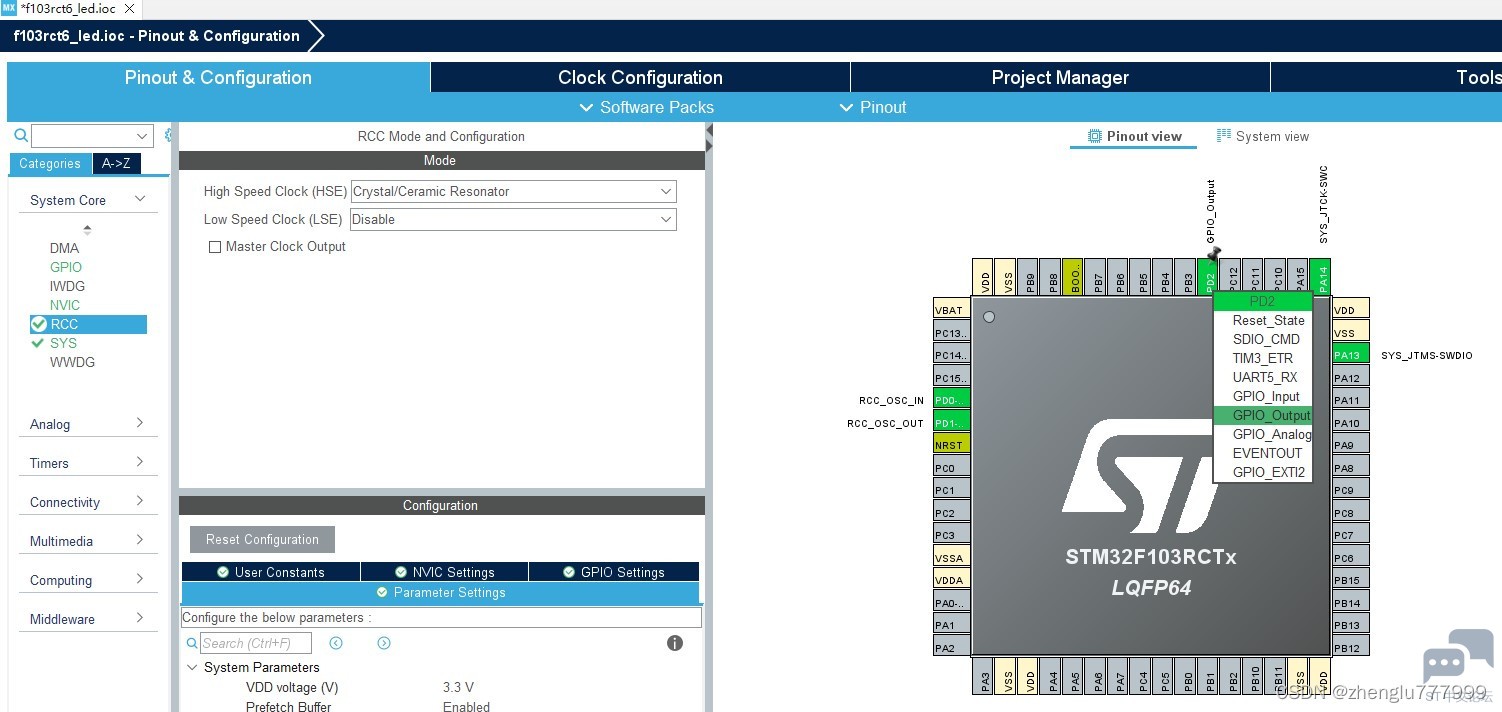

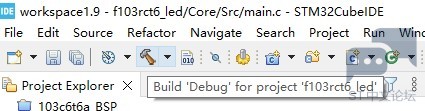

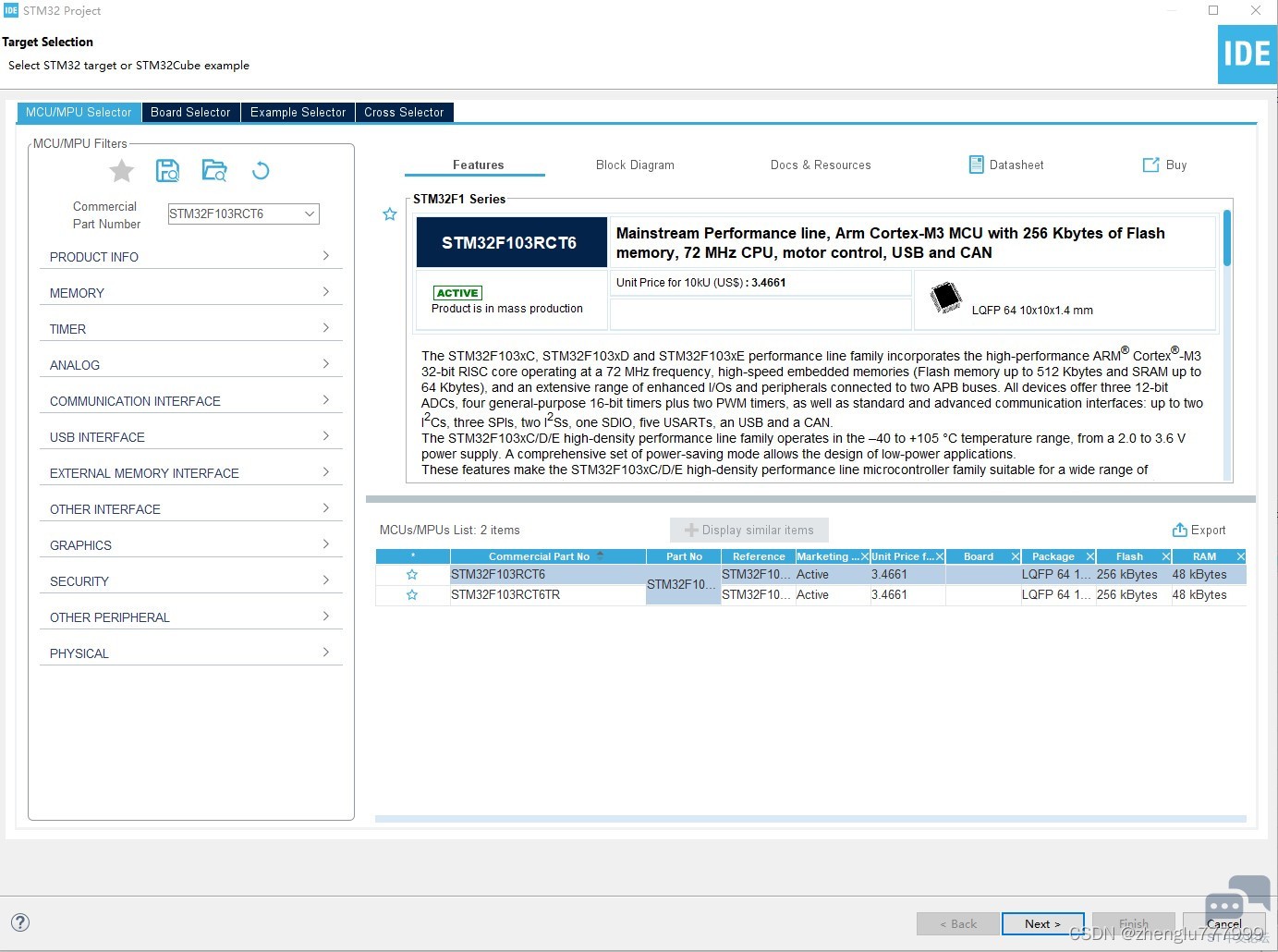

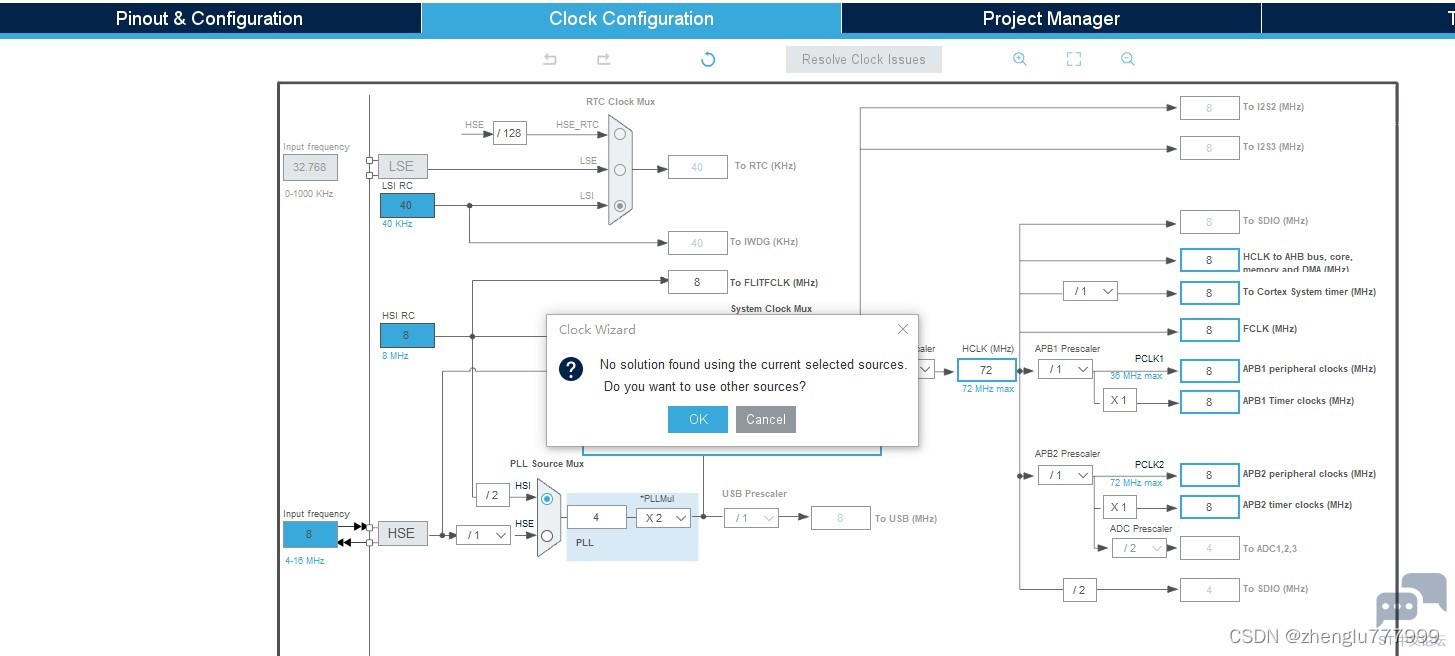

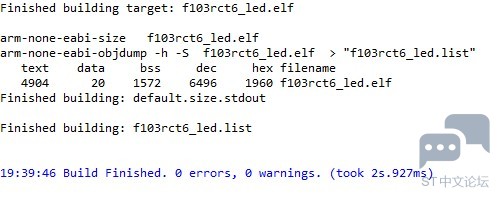

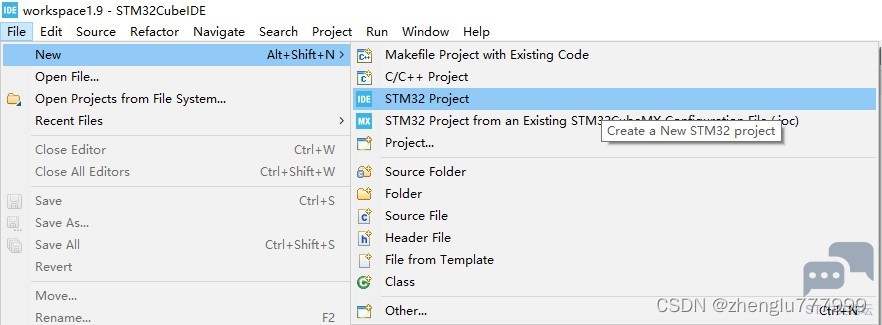

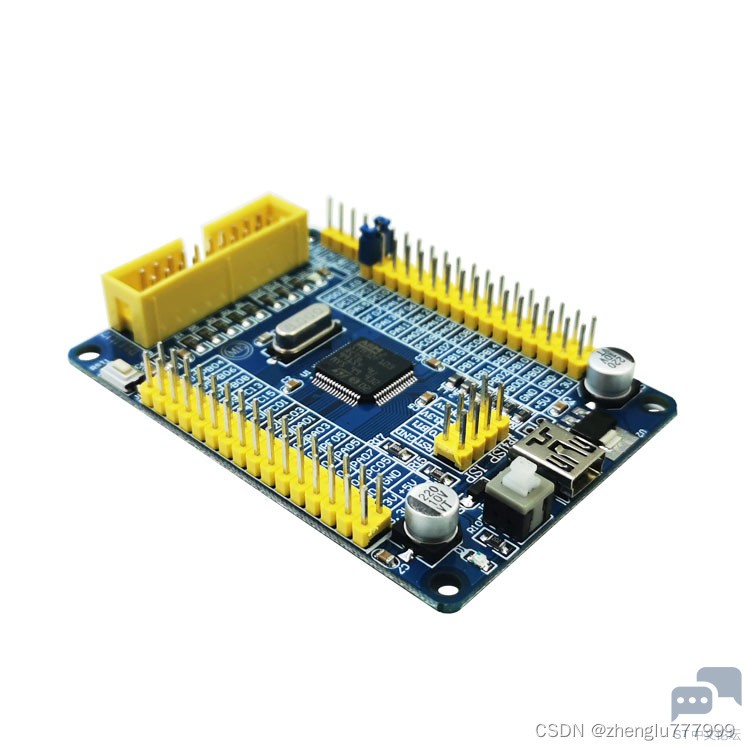

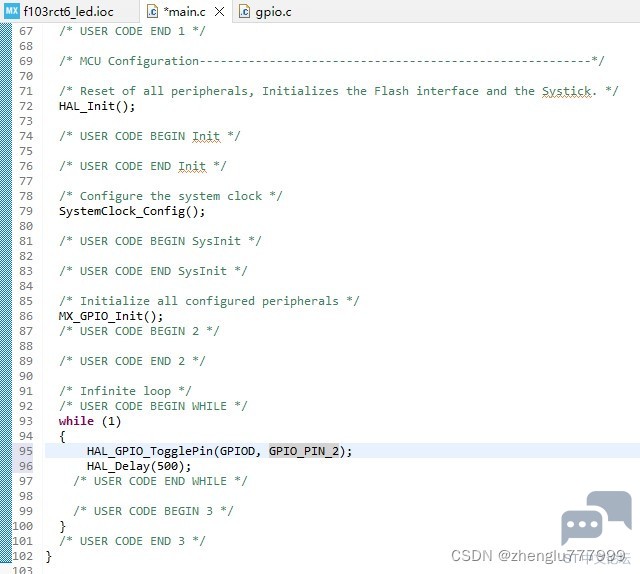

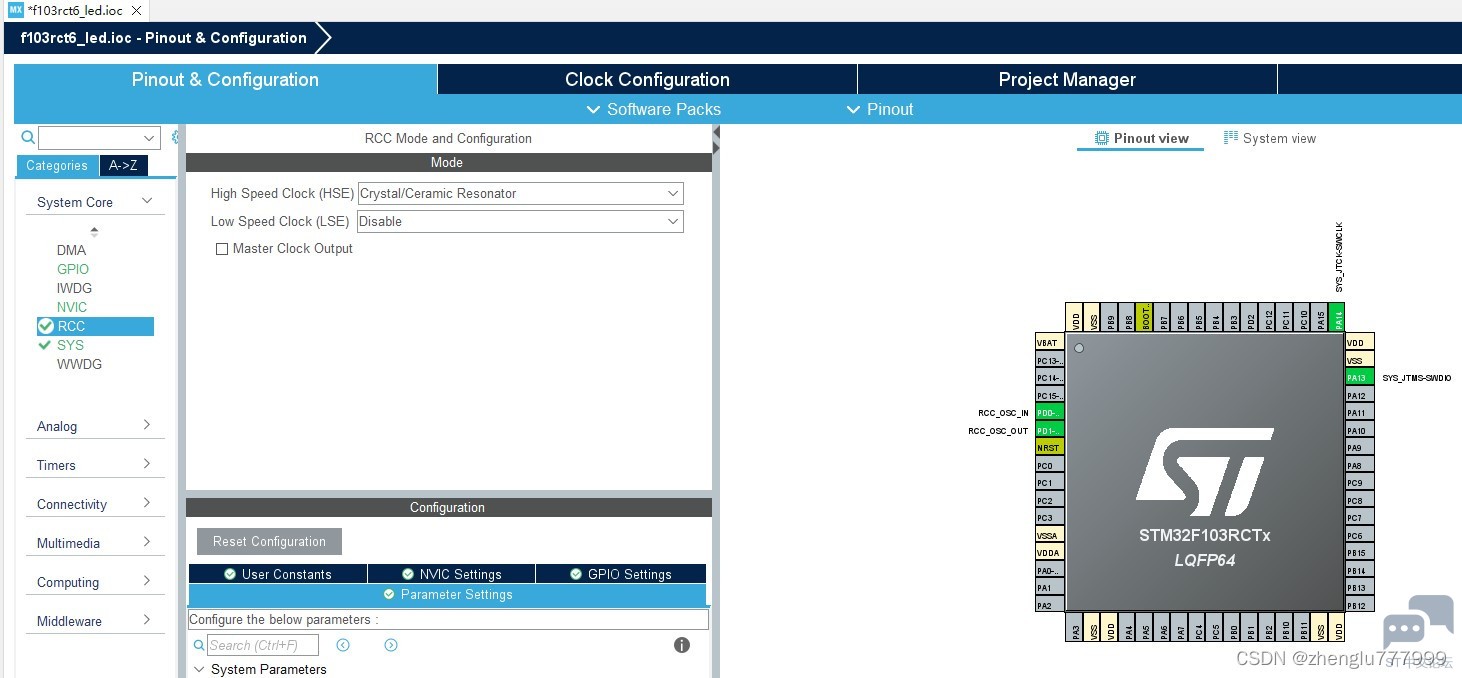

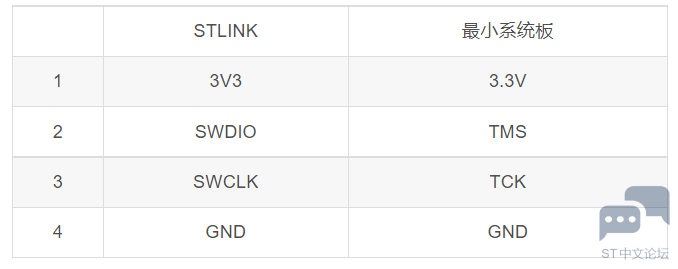

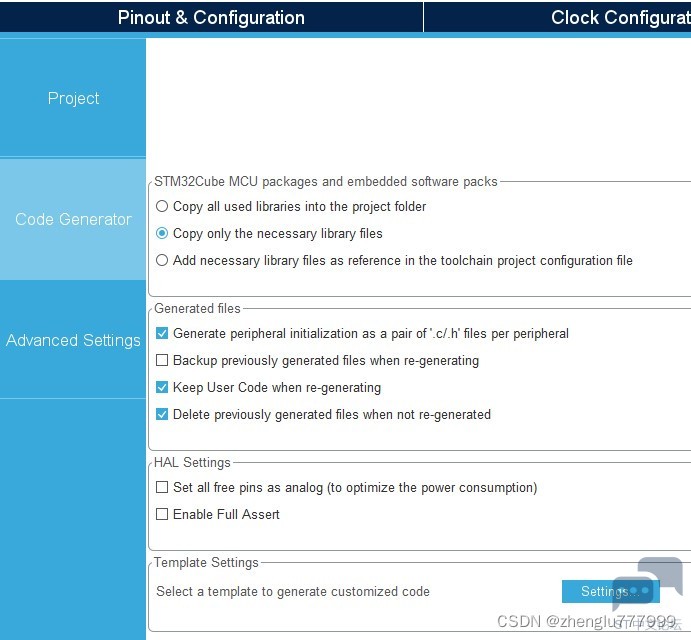

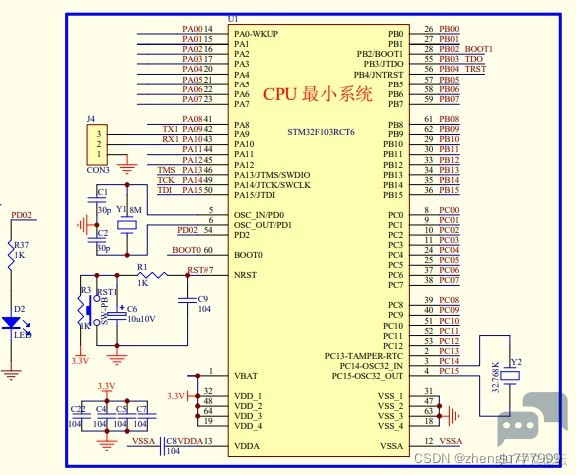

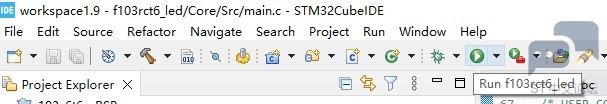

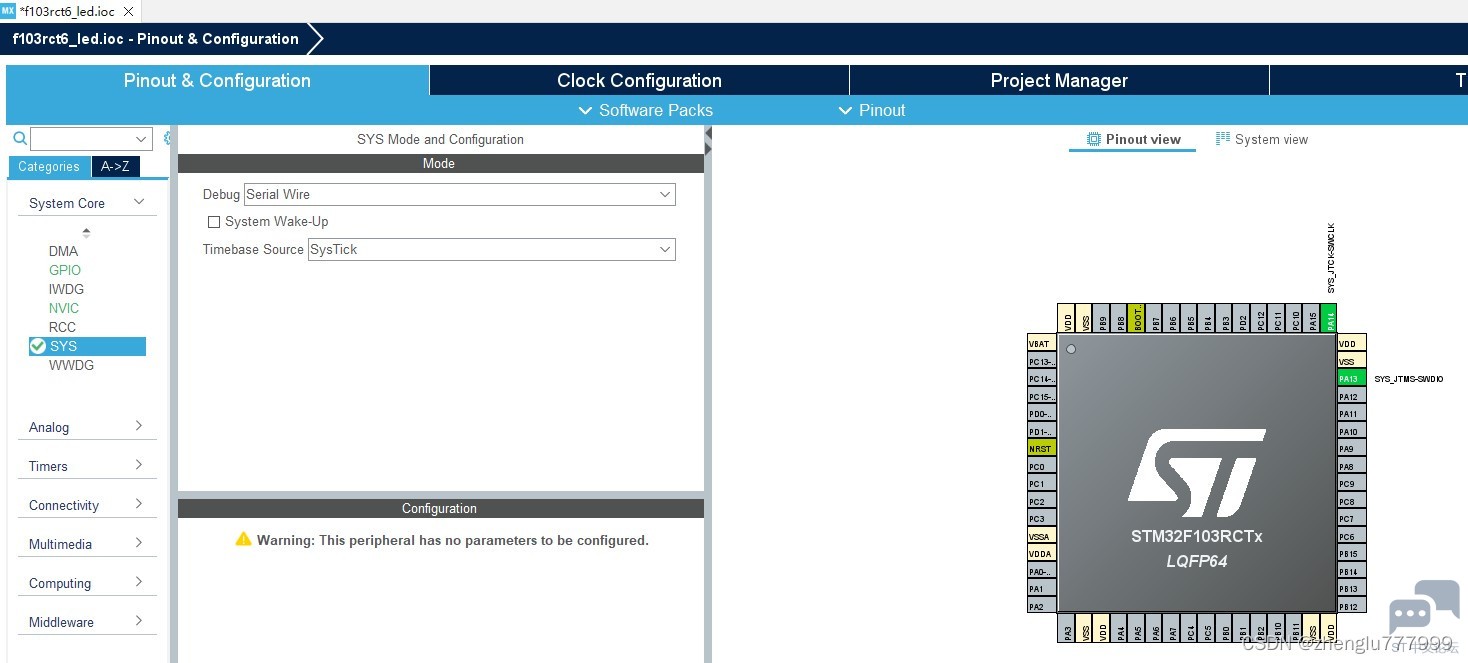

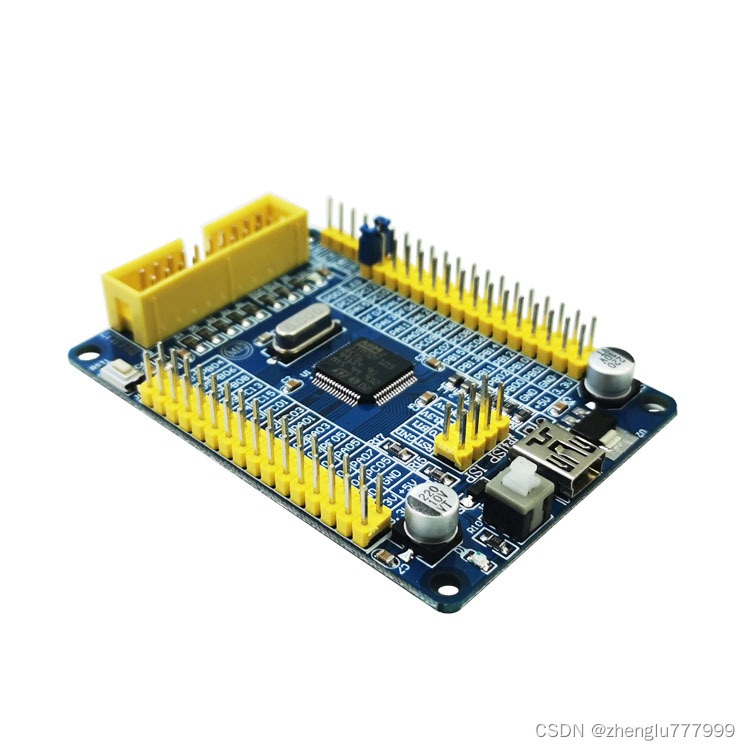

1.STM32F103RCT6最小系统板如图1所示![]() 图1 STM32F103RCT6最小系统板 2.STLINK联接 ![]() 3.LED灯D2联接PD2针脚,如图2所示 ![]() 图2 STM32F103RCT6最小系统板原理图 4.打开STM32CubeIDE ![]() 5.新建工程 ![]() 6.选择芯片STM32F103RCT6 ![]() 7.输入项目名称,此处为f103rct6_led ![]() 8.如图,配置SYS,开启SWD下载和调试引脚 ![]() 9.如图,配置RCC,开启高速外部8M晶振,设置默认 ![]() 10.如图,在HCLK框中输入72,回车确定 ![]() 11.如图,勾选Generate peripheral initialization as a pair of '.c/h' files per peripheral ![]() 12.如图,回到针脚配置页面,配置PD2,在PD2针脚上左键单击,在弹出菜单选择GPIO_Output,设置默认 ![]() 13.点击齿轮图标,生成代码 ![]() 14.在左侧目录树依次点击Drivers->STM32F1xx_HAL_Driver->stm32f1xx_hal_gpio.c文件,在右侧变量和函数列表中,单击HAL_GPIO_TogglePin()函数,在中间代码区487行显示了此函数 ![]() 15.在main.c中第95行输入HAL_GPIO_TogglePin();翻转LED灯,第96行输入HAL_Delay(500);延时0.5秒 ![]() 16.依次单击Core->Src->gpio.c文件,在第52行,复制GPIOD,GPIO_PIN_2,字段 ![]() 17.回到main.c文件中,继续完善HAL_GPIO_TogglePin();输入参数GPIOD, GPIO_PIN_2 ![]() 18.点击小锤子,编译代码 ![]() 19.编译结果 ![]() 20.保持SWD与最小系统板的联接,点击播放,下载程序 ![]() ———————————————— 版权声明:zhenglu777999 |
